Domowy system magazynowania energii z baterii 10 kWh do zasilania rezerwowego i energii słonecznej

Ludzie często porównują domowy system magazynowania energii o pojemności 10 kWh do zasilania rezerwowego i energii słonecznej pod względem kilowatogodzin, ale to tylko połowa decyzji o zakupie. Druga połowa dotyczy tego, czy akumulator może komunikować się z już zainstalowanym falownikiem. Jeśli nie jest to możliwe, akumulator może nie działać zgodnie z przeznaczeniem.

Domowy system magazynowania energii o pojemności 10 kWh do zasilania rezerwowego i energii słonecznej obejmuje obie strony. Sześć pojemności od 2,56 kWh do 10,24 kWh umożliwia dobór mocy na podstawie zmierzonego zużycia w gospodarstwie domowym, a nie wartości nominalnej. Trzy platformy napięciowe — 25,6 V, 48 V i 51,2 V — odpowiadają typowym zakresom wejściowym falowników hybrydowych.

Komunikacja odbywa się w standardzie RS485, RS232 i CAN w każdym wariancie, a opcjonalnie dostępne są Wi-Fi, 4G i Bluetooth. Ogniwa to ogniwa LFP w aluminiowych obudowach, wytrzymujące ponad 6000 cykli w temperaturze 0,5°C i 25°C przy zachowaniu co najmniej 80% pojemności.

Gdzie różni się sześć wariantów

W przypadku domowego systemu magazynowania energii o pojemności 10 kWh na potrzeby zasilania rezerwowego i energii słonecznej 2,56 kWh dostarczane jest na dwa sposoby: 25,6 V100 Ah (8S1P) lub 51,2 V50 Ah (16S1P). Ta sama energia, inne napięcie; wybór powinien opierać się na oknie wejściowym DC falownika, a nie na cenie.

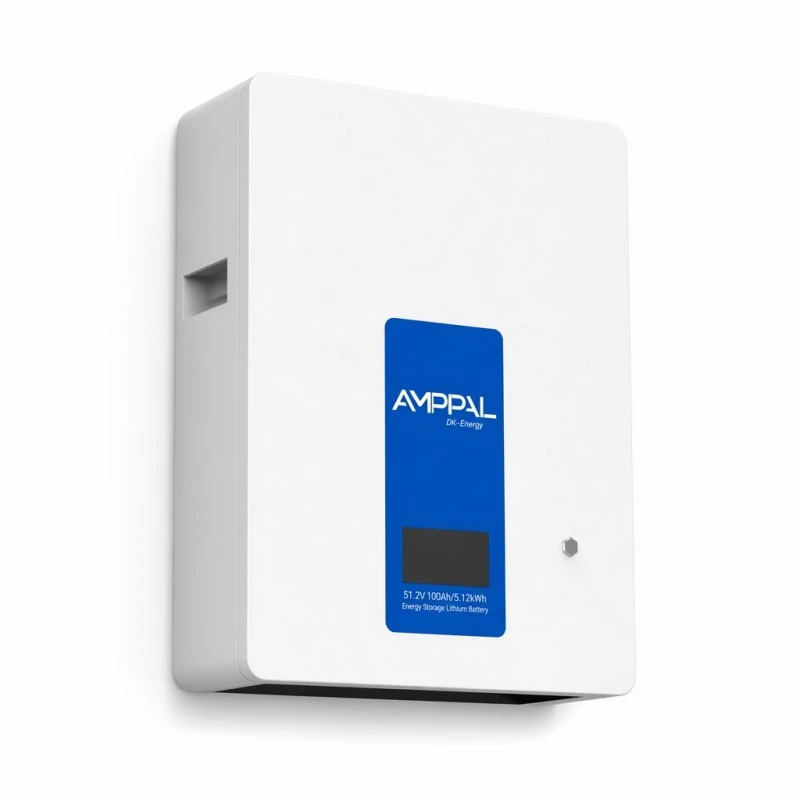

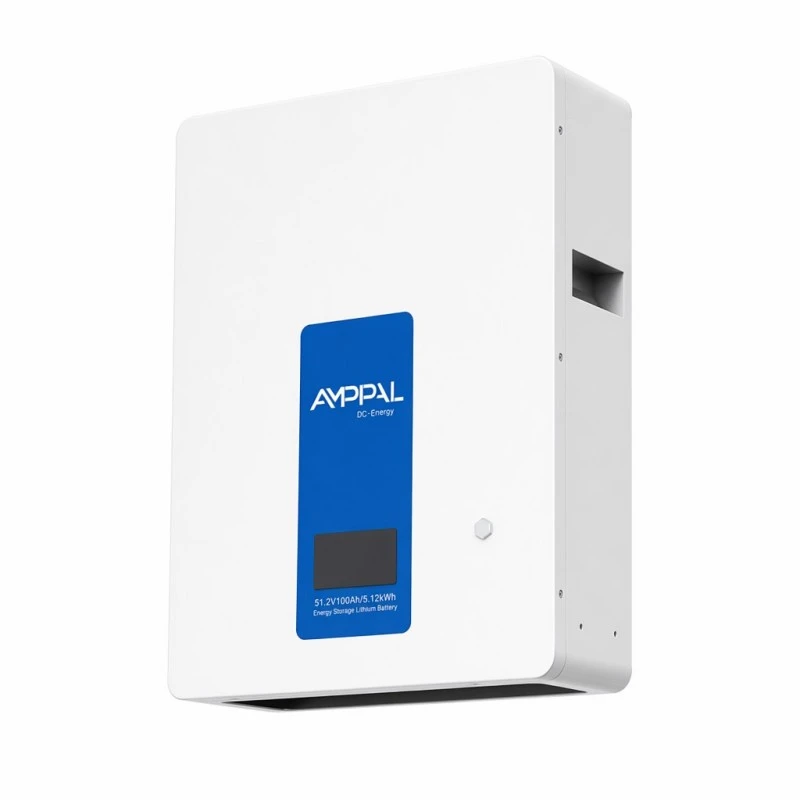

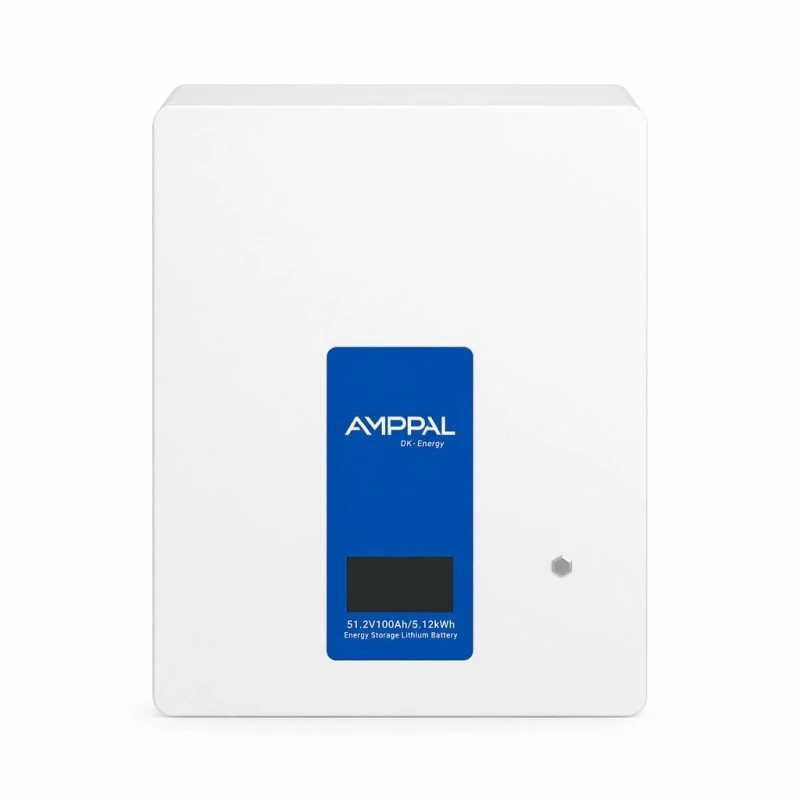

4,8 kWh (48V100Ah, 15S1P) i 5,12 kWh (51,2V100Ah, 16S1P) dzielą korpus o wymiarach 440*585*170 mm i ważą odpowiednio 42 kg i 46 kg. Jednostka 48 V pasuje do starszych falowników określonych dla zakresu 40,5–54 V prądu stałego.

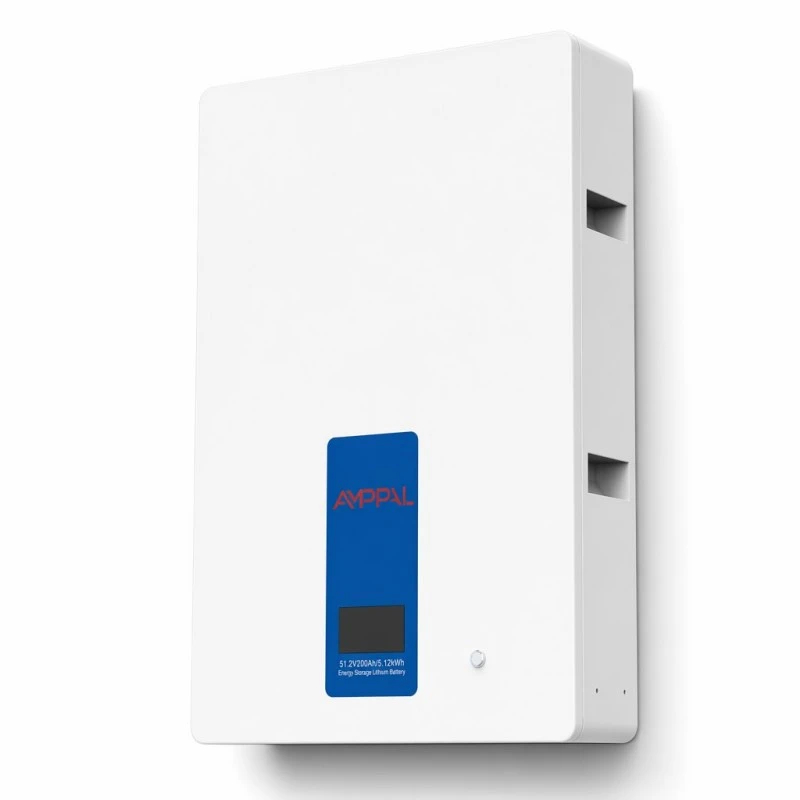

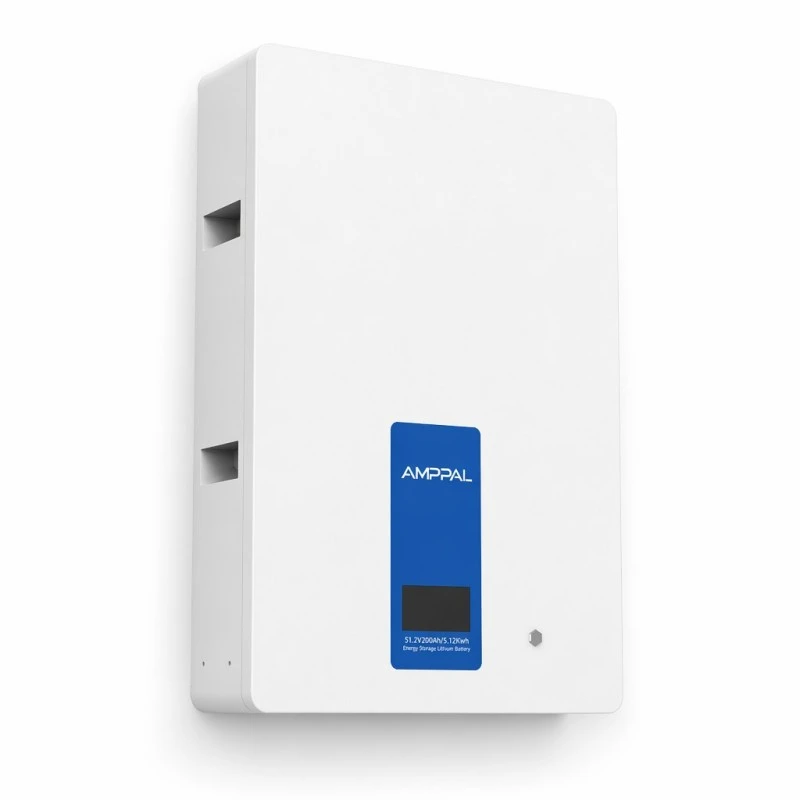

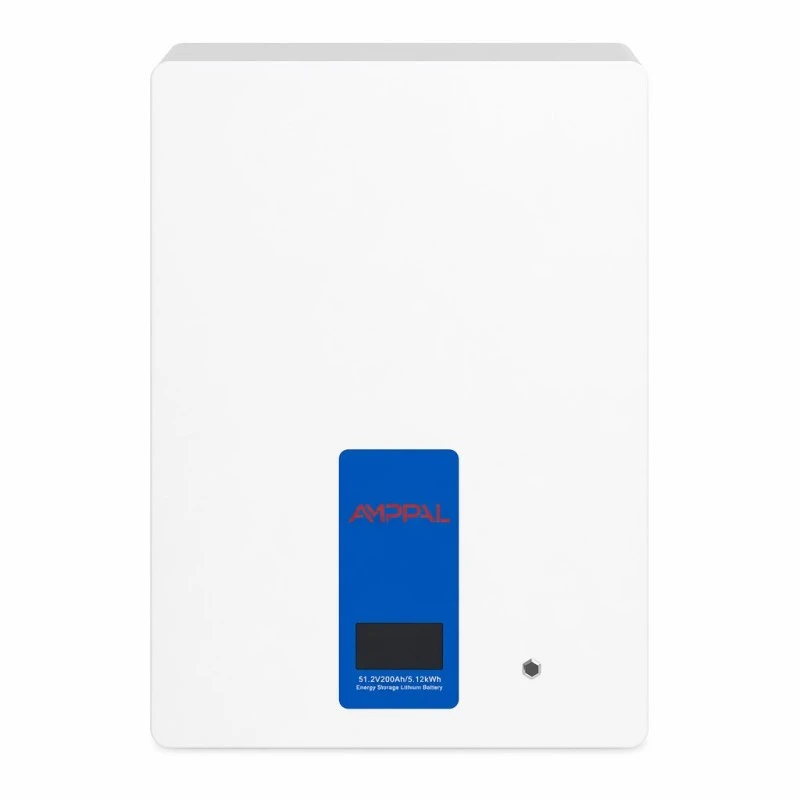

9,6 kWh (48 V 200 Ah) i 10,24 kWh (51,2 V 200 Ah) zwiększa się do 540 * 800 * 170 mm przy 80 kg i 85 kg i podnosi standardowy prąd rozładowania z 50 A do 100 A.

Maksymalne rozładowanie wynosi 100 A w przypadku czterech mniejszych jednostek i 105 A w parze 200 Ah; określa to, czy akumulator może wytrzymać jednoczesne duże obciążenie.

Jeden wyjątek: wariant 51,2V50Ah ładuje maksymalnie 50A, czyli połowę 100A w przypadku innych małych jednostek. Ma to znaczenie w przypadku dużej liczby producentów, którzy szybko wytwarzają nadwyżki.

Każdy wariant ma w opakowaniu urządzenie tłumiące aerozol 12 g, naturalne chłodzenie bez wentylatorów i 5–10 lat gwarancji.

Dane techniczne

Rozmiar: ustalenie, jakiej pojemności potrzebujesz

Zacznij od spożycia wieczorem i w nocy, a nie od całkowitej dziennej dawki. Obciążenie dzienne jest obsługiwane przez macierz; bateria wystarcza na godziny, w których panele nic nie produkują. Wyciągaj tę liczbę ze swojego licznika przez cały tydzień.

Gospodarstwo domowe zużywające 4–6 kWh w okresie między zachodem a wschodem słońca jest dobrze obsługiwane przez jednostkę o mocy 5,12 kWh. Zużycie w przedziale 8-10kWh wskazuje na model 10,24kWh.

Następnie sprawdź względem tablicy. Bateria większa niż dzienna nadwyżka generacji będzie przez większą część roku częściowo naładowana, co może skutkować niepotrzebnymi kosztami i zmniejszonym wykorzystaniem cyklu. Macierz o mocy 3 kW w klimacie umiarkowanym rzadko uzasadnia wykorzystanie 10,24 kWh pamięci masowej.

Parowanie z falownikiem hybrydowym

W przypadku domowego systemu magazynowania energii o pojemności 10 kWh do zasilania rezerwowego i energii słonecznej zgodność sprowadza się do dwóch kontroli. Po pierwsze, napięcie: zakres wejściowy akumulatora falownika musi obejmować okno robocze pakietu — 20 ~ 29,2 V DC dla jednostki 25,6 V, 40,5 ~ 54 V DC dla jednostek 48 V i 43,2 ~ 57,6 V DC dla jednostek 51,2 V.

Po drugie, protokół. BMS obsługuje RS485, RS232 i CAN; CAN jest powszechnie używany w falownikach hybrydowych. Przed złożeniem zamówienia należy podać markę i model falownika, aby można było potwierdzić mapowanie protokołu lub dostarczyć plik konfiguracyjny.

Bez komunikacji akumulator może nadal się ładować i rozładowywać, ale falownik nie może odczytać stanu naładowania ani wymusić ograniczenia prądu BMS. Zarządzanie oparte na napięciu może przyspieszyć starzenie się i nie zapewnia użytecznego odczytu SOC w aplikacji.

Projektowanie i certyfikacja bezpieczeństwa

Chemia LFP w ogniwach pryzmatycznych w aluminiowej obudowie — obudowa zawiera obrzęk komórek, który tworzy otwór wentylacyjny. Dotyczy to akumulatora montowanego wewnątrz domu.

Każde opakowanie zawiera 12 g jednostkę tłumiącą aerozol, który uwalnia się wewnątrz obudowy na najwcześniejszym etapie zdarzenia termicznego, zanim będzie mógł przedostać się między komórkami.

Wariant 25,6 V100 Ah posiada certyfikaty CE, ROHS, FCC, UN38.3, MSDS i ISO9001; pozostałe warianty posiadają certyfikaty CE, ROHS i FCC.

Spedytorzy i organy celne wymagają testów UN38.3 i karty MSDS w przypadku przesyłek litu; oba są wydawane przy każdym zamówieniu.

Przed montażem seryjnym każdy pakiet jest oceniany pod kątem wydajności i rezystancji wewnętrznej. W łańcuchu 16S jedno słabe ogniwo ogranicza użyteczną pojemność wszystkich szesnastu.

Każde urządzenie wykonuje pełny cykl ładowania i rozładowywania podczas testu przed zapakowaniem, a dziennik BMS jest zachowywany względem numeru seryjnego.

Jak te opakowania są produkowane

1. Pobranie ogniw — każda partia jest pobierana pod kątem pojemności, rezystancji wewnętrznej i napięcia w obwodzie jałowym zgodnie z wartościami zadeklarowanymi przez dostawcę.

2. Klasyfikacja i dopasowywanie — komórki są podzielone na kategorie, dzięki czemu każde opakowanie składa się z wąskiego zakresu wydajności, a nie z materiałów mieszanych.

3. Spawanie szyn zbiorczych – połączenia szeregowe spawane laserowo i testowane na rozciąganie; słaba spoina pojawia się po latach w postaci gorącego złącza.

4. Integracja z BMS — zamontowana płytka, poprowadzone przewody równoważące i zweryfikowane ogniwo po ogniwie przed zamknięciem obudowy.

5. Montaż obudowy — blacha formowana i malowana proszkowo we własnym zakresie, zamontowany wyświetlacz LCD i urządzenie tłumiące aerozole.

6. Ładowanie oprogramowania sprzętowego i protokołu — RS485, RS232 i CAN przetestowano w odniesieniu do sprzętu referencyjnego falownika.

7. Test pełnego cyklu — jedno pełne ładowanie i rozładowywanie przy prądzie znamionowym z zarejestrowanym napięciem i temperaturą na poziomie ogniwa.

8. Opakowanie — karton wyściełany pianką, oznakowany towarami niebezpiecznymi UN3480, następnie paletowany w celu eksportu.

Gdzie należy ta bateria — a gdzie nie

Przeznaczony jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP20 zapewnia ochronę przed palcami i przedmiotami stałymi o średnicy powyżej 12 mm oraz brak ochrony przed wodą. Odpowiednie lokalizacje to garaż, pomieszczenie gospodarcze, piwnica lub pomieszczenie techniczne.

Okno robocze wynosi 0~+40°C, wilgotność względna 65±20% i wysokość do 2500m. W nieogrzewanym garażu w klimacie ujemnym akumulator będzie przez całą zimę utrzymywany poza zasięgiem ładowania. BMS odmówi ładowania poniżej 0°C, co jest raczej normalnym zachowaniem ochronnym niż usterką.

Jeśli jedyna możliwa lokalizacja znajduje się na zewnątrz, wymagana jest szafka zewnętrzna o stopniu ochrony IP; ten produkt nie jest przeznaczony do montażu na zewnątrz.

Pytania, które należy zadać dostawcy baterii domowych

Żywotność cyklu należy podawać łącznie z szybkością, temperaturą i retencją. Dla tego zakresu jest to >6000 cykli w temperaturze 0,5°C i 25°C do retencji 80%; numer cyklu bez tych kwalifikatorów jest niekompletny.

Potwierdź stopień ochrony IP i dozwoloną lokalizację instalacji. Pakiety IP20 można stosować wyłącznie w pomieszczeniach zamkniętych.

Sprawdź, czy protokół BMS dla konkretnego falownika został zweryfikowany, czy też opisany jako zgodny z większością marek. Potwierdzamy model lub stwierdzamy, że jest on nietestowany.

Należy określić zakres gwarancji: lata kalendarzowe, cykle lub moc zachowaną. Ten zakres obejmuje okres od 5 do 10 lat, w zależności od konfiguracji i rynku.

Warunki handlowe: MOQ to 1 jednostka dla wariantów standardowych. OEM i ODM są dostępne dla marki ogniw, napięcia, wymiarów i koloru obudowy; Czas realizacji wydłuża się w przypadku wersji niestandardowych.

Pakowanie, ciężary i fracht litowy

Wymiary po zapakowaniu to 500*520*230 mm dla jednostek 2,56 kWh przy 32 kg i 36 kg brutto, 500*630*240 mm dla jednostek 4,8 kWh i 5,12 kWh przy 50 kg i 54 kg oraz 600*860*230 mm dla jednostek 9,6 kWh i 10,24 kWh przy wadze 86 kg i 92 kg brutto. Największe warianty wymagają dwuosobowego podnośnika na wspornik ścienny.

Kartony są wyściełane pianką, a opakowanie jest unieruchomione, a każdy karton jest opatrzony etykietą UN3480 klasy 9. Transport morski wymaga rezerwacji towarów niebezpiecznych. Deklaracja jest przygotowywana, a wraz z dokumentami podróżuje raport UN38.3 i MSDS.

Warunki to EXW, FOB Ningbo lub Shanghai i CIF. Transport lotniczy próbek odbywa się zgodnie z przepisami dotyczącymi stanu naładowania litu, choć większość dystrybutorów konsoliduje się drogą morską. Zarezerwuj dodatkowy czas na planowanie transportu towarów niebezpiecznych.

Warunki gwarancji i jak wygląda degradacja

Gwarancja wynosi 5–10 lat w zależności od wariantu i rynku i obejmuje ogniwa, BMS, wyświetlacz LCD i obudowę jako jedną całość.

Utrata pojemności jest stopniowa; powyżej 6000 cykli w temperaturze 0,5C pakiet zachowuje co najmniej 80%. Odczyt nieco poniżej tabliczki znamionowej po trzech latach jest normalny.

Usterki można zdiagnozować na podstawie dziennika BMS odczytywanego przez RS485 lub CAN. Plik eksportowy umożliwia identyfikację dotkniętej grupy komórek bez konieczności wizyty w terenie.

Pakiety zamienne są wysyłane z magazynu; w instalacjach wielopakowych można zamienić pojedynczą jednostkę, podczas gdy reszta banku nadal działa.

Nie jest wymagana żadna rutynowa konserwacja. Zaleca się coroczną kontrolę wzrokową zacisków, śrub mocujących i szczeliny wentylacyjnej.

Błędy instalacji powodujące wezwania pomocy technicznej

Źle: mocowanie paczki 85 kg do płyty gipsowo-kartonowej. Prawidłowo: zamontować do muru lub znamionowej ramy stalowej, sprawdzając mocowania pod kątem masy brutto wariantu.

Źle: instalacja w nieogrzewanym garażu w zimnym klimacie. Poprawnie: okno ładowania zaczyna się od 0°C. Poniżej BMS blokuje ładowanie zgodnie z projektem.

Źle: podłączenie przed potwierdzeniem okna DC falownika. Poprawnie: najpierw sprawdź 20 ~ 29,2 V, 40,5 ~ 54 V lub 43,2 ~ 57,6 V z arkuszem danych falownika.

Źle: pominięcie kabla komunikacyjnego, ponieważ ładuje się bez niego. Poprawnie: bez magistrali CAN lub RS485 falownik nie może odczytać wartości SOC ani honorować limitów BMS.

Źle: umieszczenie urządzenia w zamkniętej szafce. Poprawnie: opiera się na naturalnej konwekcji bez wentylatorów. Pozostaw odstęp określony w instrukcji, w przeciwnym razie ogniwa nagrzeją się i stracą żywotność.

Uwagi dotyczące instalacji z użytkowania w terenie

Od 2025 r. instalator z Andaluzji zamontował około trzydziestu jednostek 10,24 kWh obok falowników hybrydowych. Główną zgłoszoną korzyścią było sprawdzenie protokołu CAN dla każdego modelu falownika przed złożeniem zamówienia, co ograniczyło problemy z uruchomieniem.

Właściciel domu w Limassol posiadający dwie jednostki o mocy 5,12 kWh poinformował, że parowanie zadziałało za pierwszym razem. Wyświetlacz LCD jest ustawiony pod takim kątem, że odczytanie go może być trudne, gdy opakowanie znajduje się powyżej wysokości ramion; warto to wziąć pod uwagę przy wyborze pozycji montażu.

Dystrybutor w Ałmaty poinformował, że klienci instalujący w nieogrzewanych garażach napotkali odcięcie ładowania przy temperaturze 0°C i uznali, że jest to usterka. Uwzględnienie zapotrzebowania na ogrzewaną przestrzeń w dokumentach ofertowych rozwiązało skargi.

Często zadawane pytania

P: Jaką pojemność powinienem wybrać?

Odp.: W przypadku domowego systemu magazynowania energii o pojemności 10 kWh na potrzeby zasilania rezerwowego i energii słonecznej, wielkość odpowiada zużyciu w ciągu nocy, a nie sumie dziennej. 4-6 kWh w ciągu nocy odpowiada jednostce 5,12 kWh; 8-10 kWh wskazuje na model 10,24 kWh.

P: Czy będzie to działać z moim falownikiem?

Odp.: Podaj markę i model. BMS obsługuje RS485, RS232 i CAN; mapowanie protokołów potwierdzane jest przed złożeniem zamówienia.

P: Czy mogę zainstalować go na zewnątrz?

Odp.: Nie. IP20 nie zapewnia ochrony przed wodą. Tylko montaż w pomieszczeniach — w garażu, pomieszczeniu gospodarczym, piwnicy lub pomieszczeniu technicznym.

P: Jaka jest różnica między wersjami 48 V i 51,2 V?

Odp.: Okno DC. Jednostki 48 V pracują przy napięciu 40,5 ~ 54 Vdc, jednostki 51,2 V pracują przy napięciu 43,2 ~ 57,6 V DC. Dopasuj do zakresu wejściowego falownika.

P: Jak długo to będzie trwało?

Odp.: Ponad 6000 cykli w temperaturze 0,5°C i 25°C przy zachowaniu co najmniej 80% pojemności. Przy codziennej jeździe na rowerze przekracza to piętnaście lat.

P: Czy mogę połączyć ze sobą kilka pakietów?

Odp.: Tak, pakiety o odpowiednim napięciu i pojemności można łączyć równolegle. Podaj docelowy rozmiar banku, aby potwierdzić konfigurację.

P: Czy wymaga chłodzenia lub serwisowania?

Odp.: Naturalne chłodzenie, brak wentylatorów, brak rutynowego serwisowania. Zachowaj wolną przestrzeń wentylacyjną i co roku sprawdzaj montaż.

P: Jakie certyfikaty posiada?

Odp.: CE, ROHS i FCC w całej gamie, a także UN38.3, MSDS i ISO9001 w wariancie 25,6V100Ah. UN38.3 i MSDS są dostarczane z każdym zamówieniem.
