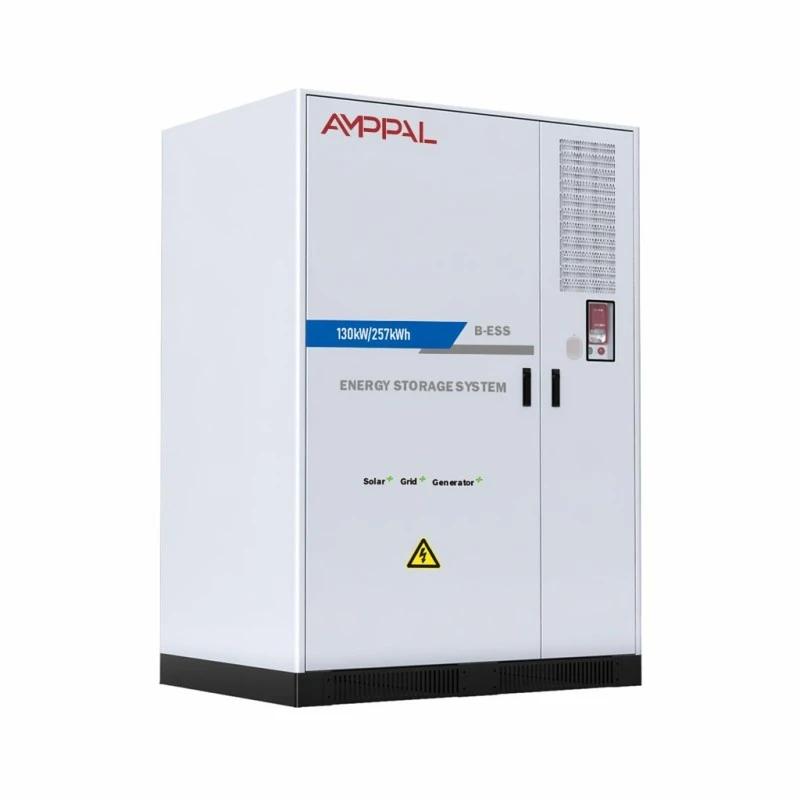

Przemysłowy system magazynowania energii akumulatorowej o mocy 130 kW do zarządzania energią w fabryce

Do czego służy ten system

Większość komercyjnych rachunków za energię elektryczną wiąże się z dwoma oddzielnymi opłatami: za zużytą energię oraz opłatą za żądanie ustalaną na podstawie najwyższego półgodzinnego poboru energii w okresie rozliczeniowym. Jedno złe popołudnie w lipcu może ustawić opłatę popytową na cały miesiąc. To jest problem, który ma rozwiązać przemysłowy system magazynowania energii z akumulatorów o mocy 130 kW do zarządzania energią w fabryce.

Szafa AF 130 kW/257 kWh ładuje się, gdy taryfy są niskie lub panel fotowoltaiczny wytwarza nadwyżkę, a następnie rozładowuje energię w budynku, gdy obciążenie zbliża się do pułapu zapotrzebowania. Przy temperaturze 0,5°C może dostarczać 130 kW przez około dwie godziny – wystarczająco długo, aby pokryć typowy szczyt przemysłowy.

Działa zarówno w sieci, jak i poza nią, więc ten sam zasób zapewnia ochronę również w przypadku awarii. W przypadku zakładów, w których przerwa w dostawie prądu wstrzymuje produkcję, ta druga funkcja często sama w sobie uzasadnia zakup.

Wybór specyfikacji wpływający na zwrot z inwestycji

Ogniwa LFP 3,2 V/314 Ah w szeregu 1P256S: ogniwa wielkoformatowe oznaczają mniej połączeń, a mniej połączeń oznacza mniej punktów awarii w ciągu ośmioletniego okresu użytkowania.

> 8000 cykli w temperaturze 0,5°C i 25°C przy 80% zatrzymywaniu energii: jeden cykl na dzień roboczy, czyli ponad dwadzieścia lat nominalnej żywotności, zatem jazda na rowerze rzadko jest czynnikiem ograniczającym.

THDi poniżej 3% przy mocy znamionowej: inne urządzenia w budynku nie podlegają karom za harmoniczne z tytułu przechowywania akumulatora.

Współczynnik mocy regulowany w pełnym zakresie -1 do 1, co pozwala systemowi korygować współczynnik mocy w miejscu, gdy jest ono bezczynne, a nie jako martwy element.

Podwójna ochrona przeciwpożarowa — aerozol i perfluoroheksanon — zarówno na poziomie PACK, jak i na poziomie szafy. Ubezpieczyciele coraz częściej proszą o dwuetapową likwidację instalacji komercyjnych.

Inteligentna klimatyzacja zamiast chłodzenia pasywnego: temperatura ogniwa utrzymuje się na stałym poziomie w całym ciągu, co tak naprawdę decyduje o osiągnięciu 8000 cykli.

Dane techniczne

Witryny, w których działają liczby

Zakłady produkcyjne z ciężkimi rozruchami silników: opłaty popytowe napędzane krótkimi szczytami są najwyraźniejszym przypadkiem zwrotu z tytułu magazynowania.

Budynki komercyjne z dużym popołudniowym obciążeniem HVAC: ładowanie przez noc według taniej taryfy, rozładowywanie w szczytowym okresie chłodzenia.

Obiekty z istniejącymi ograniczeniami dotyczącymi fotowoltaiki na dachach i eksportu: gromadzą nadwyżkę energii zamiast ją ograniczać lub eksportować po niskich stawkach gwarantowanych.

Obiekty zasilane olejem napędowym: EMS koordynuje instalację fotowoltaiczną, akumulator i generator, skracając godziny pracy generatora i zużycie paliwa.

Stacje ładowania pojazdów elektrycznych: buforuj połączenie z siecią, aby zestaw ładowarek nie wymuszał kosztownej modernizacji dostaw.

Jak faktycznie działa Peak Shaving

EMS stale obserwuje licznik miejsca. Ustawiasz próg zapotrzebowania – zwykle tuż poniżej mocy umownej – a system rozładowuje się, gdy w przeciwnym razie zmierzone obciążenie przekroczyłoby ten próg. Reakcja jest wystarczająco szybka, aby wychwycić rozruch silnika i podobne krótkie wartości szczytowe.

Ładowanie jest zaplanowane, a nie oportunistyczne. Sterownik sprawdza kalendarz taryf i uzupełnia akumulator poza godzinami szczytu lub wcześniej, jeśli panel fotowoltaiczny generuje więcej, niż zużywa budynek.

W trybie off-grid opcjonalny STS przełącza obiekt na zasilanie akumulatorowe w przypadku awarii sieci. Standardowa moc wynosi 240–500 kW, dostępne są większe jednostki, a transfer jest na tyle szybki, że sprzęt IT i systemy sterowania nie muszą się ponownie uruchamiać.

Inżynieria bezpieczeństwa i certyfikacja

Zestawy akumulatorów posiadają certyfikaty CE i RoHS; kompletny system zawiera dokumentację UN38.3 i MSDS do celów wysyłki i zatwierdzenia na miejscu.

Dwustopniowe ugaszenie pożaru: aerozol działa na poziomie opakowania, podczas gdy perfluoroheksanon chroni objętość szafy, eliminując dwie różne skale awarii.

Obudowa IP54 z komorą elektryczną oddzieloną od komory baterii, dzięki czemu zjawisko termiczne w jednym nie rozprzestrzenia się w drugim.

Przed montażem każdy pakiet jest oceniany pod względem pojemności i oporności wewnętrznej. Niedopasowane ogniwa w ciągu serii 256 są klasyczną przyczyną przedwczesnej utraty pojemności.

Testy izolacji i dielektryka przeprowadzane są na 100% zmontowanych systemów, a wyniki są rejestrowane w odniesieniu do numeru seryjnego.

Koperta robocza jest sprawdzana w zakresie temperatur od 0°C do +50°C i wilgotności do 95% bez kondensacji.

Twórz sekwencję w naszym zakładzie w Yueqing

1. Pobranie komórek — z każdej partii pobierane są próbki pod kątem pojemności i rezystancji wewnętrznej w stosunku do wartości zadeklarowanych przez dostawcę.

2. Klasyfikacja i dopasowywanie komórek — komórki są sortowane w taki sposób, że każdy ciąg jest zbudowany z wąskiego pasma wydajności.

3. Montaż PACK — spawanie szyn zbiorczych, okablowanie BMS i testowanie izolacji na poziomie pakietu.

4. Produkcja szaf — cięcie blachy, formowanie i spawanie, a następnie obróbka wstępna i malowanie proszkowe.

5. Integracja — pakiety, PCS, klimatyzacja, systemy przeciwpożarowe i EMS zainstalowane i podłączone do szafy.

6. Test uruchomienia — pełne naładowanie i rozładowanie w temperaturze 0,5°C z rejestracją temperatury i napięcia na poziomie ogniwa.

7. Symulacja sieci – transfer on-grid i off-grid weryfikowany względem programowalnego źródła prądu przemiennego.

8. Pakowanie — szafa przymocowana do wzmocnionej palety, zamontowane wskaźniki wstrząsów, a następnie zapakowana w skrzynię do transportu morskiego.

Czy 130 kW/257 kWh to odpowiedni rozmiar?

Rozmiar jest dostosowany do profilu obciążenia, a nie obszaru budynku. Pobierz dane z licznika półgodzinnego z dwunastu miesięcy i przyjrzyj się kształtowi szczytów: jak wysoko powyżej linii bazowej i jak długo. System 130 kW/257 kWh pokrywa szczyty do 130 kW trwające do około dwóch godzin.

Jeśli szczyty są krótsze, ale wyższe – powiedzmy 250 kW przez dwadzieścia minut – potrzebujesz więcej mocy i mniej energii, a inna konfiguracja będzie lepsza. Jeśli będą działać przez cały dzień, system rozładuje się wcześniej i po południu będziesz odsłonięty.

Bądź też szczery w sprawie taryfy. Tam, gdzie opłaty za popyt są niskie lub w ogóle ich nie ma, samo golenie szczytowe rzadko zwraca się w rozsądnym terminie. W takim przypadku uzasadnieniem biznesowym musi być wartość rezerwowa lub własne zużycie energii słonecznej, a my wolimy to ustalić przed podjęciem decyzji.

Co porównać z innymi dostawcami

Zapytaj o trwałość cyklu w temperaturze 0,5°C z podanym progiem retencji. Liczba cykli bez temperatury, szybkości i procentu retencji jest bez znaczenia.

Zapytaj, jaka ochrona przeciwpożarowa jest uwzględniona na poziomie opakowania, a nie tylko na poziomie szafki. Wiele cytatów dotyczy tylko jednego.

Zapytaj, czy podana wydajność dotyczy działania w obie strony na poziomie systemu, czy tylko po stronie prądu stałego. Nasza wartość wynosi maksymalnie 88% przy 0,5°C, mierząc w całym systemie.

Zapytaj o integrację EMS z istniejącymi falownikami i generatorami fotowoltaicznymi — późniejsza modernizacja niekompatybilnego EMS kosztuje więcej niż sam sterownik.

Warunki handlowe: produkcja 25-35 dni roboczych dla konfiguracji standardowych, 5 lat gwarancji, możliwość zamówienia rozszerzonej ochrony.

Wysyłka szafy o wadze 2800 kg

Szafka ma wymiary 1550 × 1268,5 × 2185 mm i waży 2800 kg, dlatego jest wysyłana jako pojedyncza jednostka na palecie ze wzmocnioną stalową ramą z punktami podnoszenia dostępnymi dla wózka widłowego lub dźwigu.

Dwie szafki mieszczą 20-stopowy kontener; pięć do sześciu zmieści się w sześcianie o wysokości 40 stóp, w zależności od stężeń. Baterie są klasyfikowane jako towary niebezpieczne UN3480 do transportu morskiego — zajmujemy się deklaracją, a raport z testów UN38.3 i MSDS wysyłamy wraz z dokumentacją.

Warunki to FOB Ningbo lub Szanghaj, z dostępnym CIF. Fracht lotniczy nie jest praktyczny przy tej wadze i klasyfikacji. Zarezerwuj dodatkowy czas na rezerwację towarów niebezpiecznych, co zazwyczaj wydłuża harmonogram rejsów o tydzień w porównaniu z drobnicą.

Gwarancja i długoterminowy serwis

Pięcioletnia gwarancja obejmująca zestawy akumulatorów, PCS, EMS, zarządzanie ciepłem i tłumienie ognia jako kompletny system.

Zdalne monitorowanie przez CAN, Ethernet lub RS485, z opcjonalnym 4G. Możemy odczytać dane na poziomie komórki i zidentyfikować słaby moduł, zanim wpłynie to na wydajność systemu.

Zalecana coroczna wizyta serwisowa: wymiana filtra powietrza, kontrola przeciwpożarowa, kontrola momentu obrotowego na zaciskach i weryfikacja wydajności.

Pakiety zamienne są przechowywane w magazynie i wysyłane w ciągu 5-7 dni roboczych; pojedynczą nieudaną paczkę można wymienić bez przełączania całej szafki w tryb offline.

Rozszerzona gwarancja do ośmiu lub dziesięciu lat jest dostępna w momencie składania zamówienia, a jej cena zależy od oczekiwanego profilu rowerowego.

Błędy instalacyjne i operacyjne

Źle: ustawienie szafki przy ścianie bez wolnego miejsca. Po prawej: przestrzegaj odstępów wentylacyjnych podanych w instrukcji. Systemy chłodzone powietrzem odprowadzają ciepło do otaczającego powietrza i potrzebują do tego miejsca.

Źle: ustawienie progu zapotrzebowania z rachunku za jeden miesiąc. Po prawej: użyj danych interwałowych z dwunastu miesięcy. Szczyty sezonowe są tym, co przyciąga operatorów.

Źle: zakładając, że bateria pokrywa cały obiekt podczas przestoju. Po prawej: celowo dobierz obwód obciążenia krytycznego. 130kW to znaczna ilość, ale nie nieograniczona.

Źle: pomijanie corocznej wymiany filtra w celu obniżenia kosztów. Po prawej: ograniczony przepływ powietrza podnosi temperaturę ogniwa, a podwyższona temperatura jest najszybszą drogą do utraty pojemności.

Źle: instalacja tam, gdzie istnieje ryzyko powodzi. Po prawej: IP54 chroni przed kurzem i zachlapaniem, a nie stojącą wodą. Podnieś cokół, jeśli w danym miejscu występowały przypadki powodzi.

Co zgłaszają operatorzy

Zakład tekstylny w Bursie w Turcji oddał do użytku jeden z tych systemów na początku 2025 r. w celu zarządzania opłatami wynikającymi z rozruchów silników krosien. Inżynier elektryk zgłosił, że szczyt zapotrzebowania spadł o około 90 kW w pierwszym pełnym miesiącu rozliczeniowym i zauważył, że dostrojenie systemu EMS zajęło kilka tygodni, zanim próg został ustawiony prawidłowo dla ich schematu obciążenia.

Operator chłodni w Nairobi kupił system głównie do celów tworzenia kopii zapasowych, a nie do golenia w godzinach szczytu. Ich uwagi były praktyczne: awarie sieci, które wcześniej oznaczały uruchomienie generatora w ciągu kilku minut, teraz pozostają niezauważone, chociaż poprosili nas o podniesienie progu alarmu niskiego SOC po długiej przerwie.

Właściciel obiektu komercyjnego w Kazachstanie prowadzący dwie szafy w kompleksie biurowym skomentował hałas klimatyzacji – słyszalny na sąsiednim parkingu, którego się nie spodziewał. Zamiast modyfikować urządzenie, dostarczyliśmy zalecany układ ekranu akustycznego.

Często zadawane pytania

P: Jak długo może dostarczać 130 kW?

Odp.: Około dwóch godzin od pełnego naładowania w temperaturze 0,5°C, co daje 257 kWh do wykorzystania przy podanej głębokości rozładowania.

P: Czy to działa bez siatki?

Odp.: Tak, w trybie off-grid z opcjonalnym modułem STS. Standardowa moc przesyłowa wynosi 240-500kW; większy można dostosować.

P: Jaka jest rzeczywista wydajność w obie strony?

Odp.: Maksymalnie 88% przy 0,5°C mierzone na poziomie systemu, łącznie z konwersją i obciążeniami pomocniczymi.

P: Czy można ładować bezpośrednio z energii słonecznej?

Odpowiedź: Tak, poprzez EMS, który koordynuje fotowoltaikę, akumulator, sieć i generator.

P: Jak długo wytrzymają baterie?

Odp.: Ponad 8000 cykli w temperaturze 0,5°C i 25°C przy co najmniej 80% retencji. Wyższe temperatury otoczenia skracają ten czas.

P: Jakie certyfikaty posiada?

Odp.: CE i RoHS na poziomie opakowania, UN38.3 i MSDS dla kompletnego sprzętu.

P: Jakiej konserwacji potrzebuje?

Odp.: Coroczna wymiana filtra, kontrola przeciwpożarowa, weryfikacja momentu obrotowego i test wydajności. Mniej więcej pół dnia na szafkę.

P: Jaki jest czas realizacji?

Odp.: 25–35 dni roboczych w przypadku standardowych konfiguracji; niestandardowa integracja EMS lub niestandardowe napięcia trwają dłużej.
