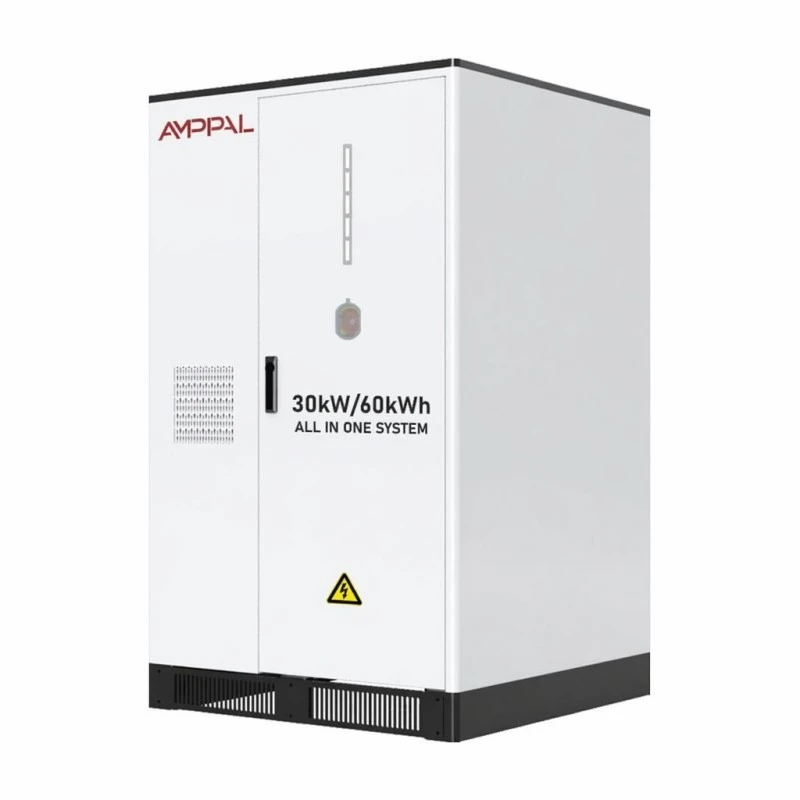

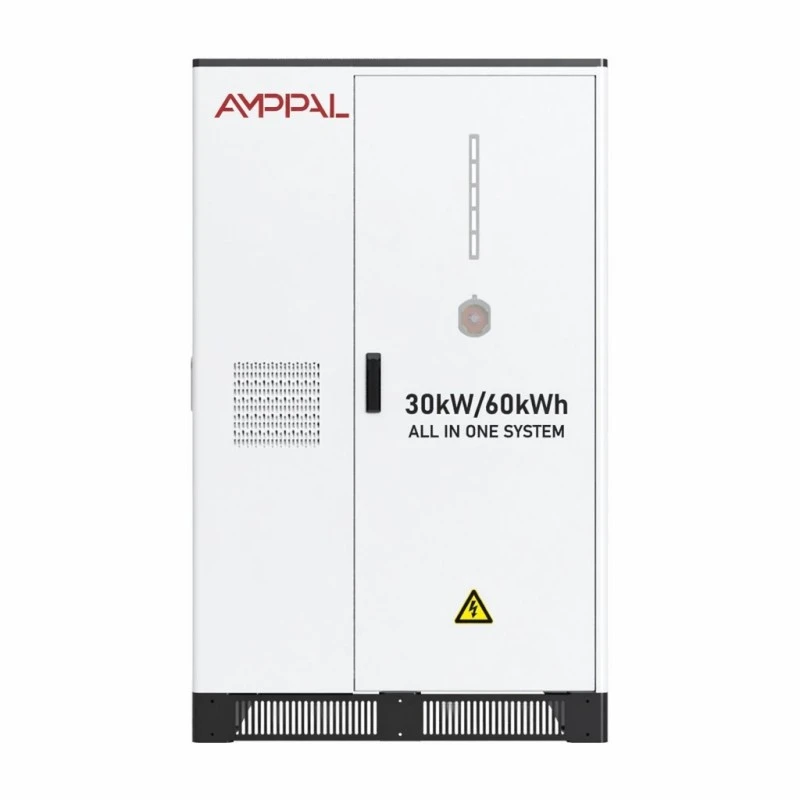

Kompleksowy system magazynowania energii akumulatorowej o mocy 20–50 kW do zastosowań komercyjnych i fotowoltaicznych

Jeden gabinet zamiast trzech list zamówień

Projekt obejmujący energię słoneczną i magazynowanie zwykle oznacza trzech dostawców: falownik fotowoltaiczny, stojak na baterie i sterownik współpracujący z obydwoma. Każdy z nich ma własną gwarancję, własnego inżyniera ds. uruchomienia i własną grę w obwinianie, gdy system działa gorzej. Ten kompleksowy system magazynowania energii akumulatorowej o mocy 20–50 kW do zastosowań komercyjnych i fotowoltaicznych łączy wszystkie trzy elementy w jedną dostawę.

Stopień falownika przyjmuje do 26 kW prądu stałego z układu dachowego (39 kW w modelu 30 kW, 65 kW w modelu 50 kW) poprzez trackery 2/4 MPPT, więc akumulator ładuje się z energii słonecznej bez oddzielnego falownika hybrydowego lub dodatkowego string boxa.

Wewnątrz znajduje się bateria LFP o pojemności 51,2 kWh zbudowana z pięciu pakietów o pojemności 10,24 kWh oraz lokalna logika sterowania, która obsługuje zużycie własne, zmianę czasu użytkowania i tworzenie kopii zapasowych sieci z tego samego ekranu. W przypadku obiektu, który chce wyłącznie wykorzystania energii słonecznej na własny użytek i zabezpieczenia przed przestojami, jest to najkrótsza droga od zamówienia do eksportu.

Dlaczego moc wejściowa energii słonecznej ma znaczenie

Maksymalna moc wejściowa PV wynosząca 26 kW w modelu 20 kW pozwala na przekroczenie parametrów znamionowych falownika; MPPT ogranicza nadwyżki zamiast obcinać dzienne plony.

2/4 sposoby MPPT: dwa trackery w standardzie, cztery, gdy dach jest skierowany w różne azymuty — jedna zacieniona strona nie blokuje drugiej.

Znamionowe napięcie sieci wynosi 380 V AC z tolerancją 50/60 Hz ± 5 Hz, więc ta sama szafa obsługuje rynki 50 Hz i 60 Hz bez wariantu fabrycznego.

Przy maksymalnej sprawności wynoszącej 97% i głębokości rozładowania wynoszącej 90% większa część każdej kilowatogodziny energii słonecznej dociera do obciążenia, zamiast być tracona podczas konwersji.

Komunikacja przez CAN/RS485/WiFi obejmuje lokalne monitorowanie, uzgadnianie falownika i zdalne odczyty bez konieczności zakupu osobnej bramki.

Wejście AC od dołu, trójfazowe, czteroprzewodowe (3L+N+PE), utrzymuje prowadzenie kabli wewnątrz cokołu i skraca drogę do rozdzielnicy głównej.

Dane techniczne

Gdzie szafa o mocy 20–50 kW zarabia na życie

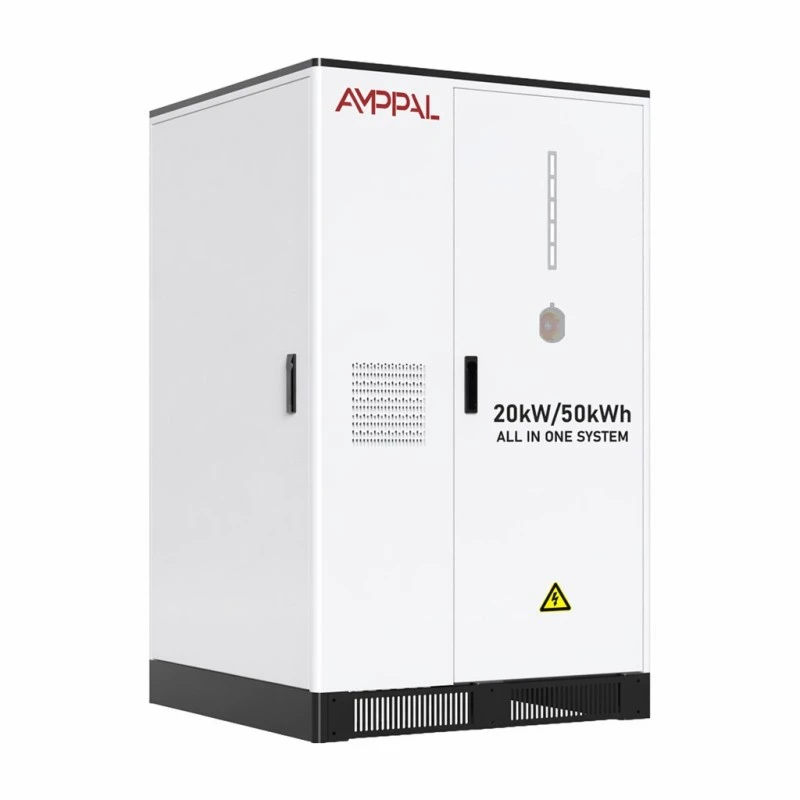

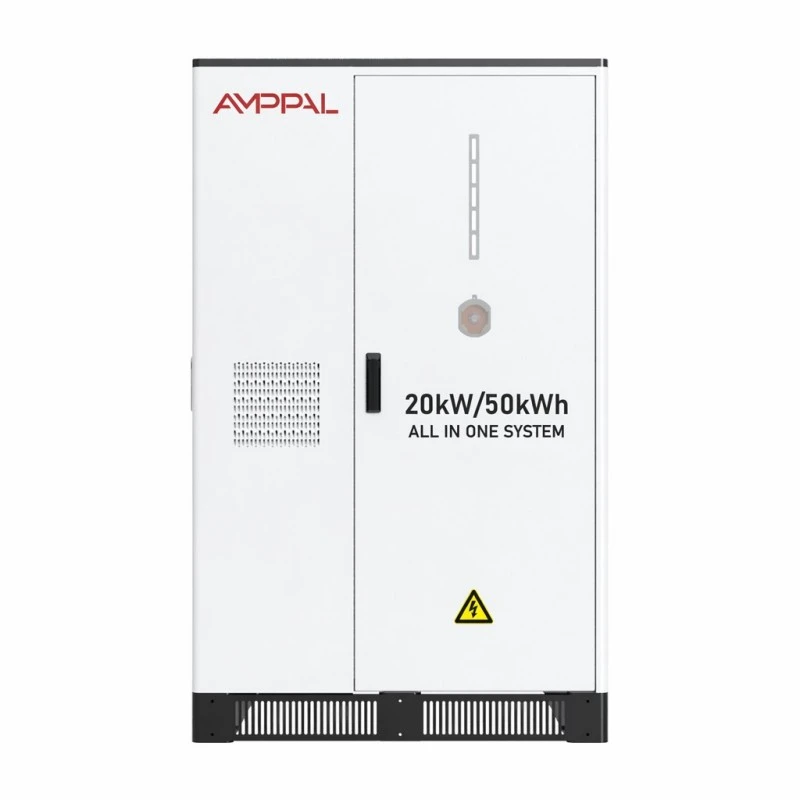

Małe fabryki z panelami fotowoltaicznymi na dachach i popołudniowymi szczytami produkcji: model 20 kW/51,2 kWh pokrywa gwałtowny wzrost zapotrzebowania na moc 20 kW przez około dwie i pół godziny.

Hotele i pensjonaty korzystające z klimatyzacji według taryfy czasowej: ładowanie przez noc, rozładowywanie przez okno chłodzące.

Zakłady przetwórstwa rolnego z przerywaną jakością sieci – szafa radzi sobie z spadkami napięcia przy lokalnym sterowaniu bez zewnętrznego oprogramowania EMS.

Sieci handlowe i warsztaty wynajmujące powierzchnię: jedna szafa nie wymaga dedykowanego pomieszczenia na baterie, wystarczy płaska betonowa podkładka i dostęp do kabli.

Podjazdy pojazdów elektrycznych o umiarkowanym obciążeniu: buforowanie 2–4 wolnych ładowarek od słabego połączenia z siecią bez modernizacji transformatora.

Jak topologia hybrydowa działa dziennie

Rano trackery MPPT najpierw dostarczają energię słoneczną do obciążenia budynku. Nadwyżka trafia do akumulatora, aż osiągnie zaprogramowany pułap SOC, zazwyczaj 90-100% w zależności od planu taryfowego.

Kiedy obciążenie przekracza energię słoneczną i akumulator, sieć płynnie pokrywa równowagę — jeden stopień konwersji, a nie dwie skrzynki negocjujące w autobusie.

W nocy akumulator rozładowuje się w godzinach szczytu, a system EMS rezerwuje minimalny poziom SOC na potrzeby zasilania rezerwowego z sieci. Ponieważ sterownik lokalny utrzymuje harmonogram, utrata połączenia internetowego nie wstrzymuje logiki zmiany — po prostu zatrzymuje zdalny pulpit nawigacyjny.

Co zawiera plik dotyczący bezpieczeństwa

Ochrona przeciwpożarowa to aerozol na poziomie PACK i ponownie aerozol na poziomie szafy — dwa niezależne etapy ukierunkowane na dwa różne miejsca, w których może rozpocząć się zdarzenie termiczne.

Ogniwa LFP 3,2 V/100 Ah posiadają certyfikaty CE i RoHS na poziomie opakowania, a kompletne wyposażenie jest dostarczane z dokumentacją UN38.3 i MSDS dla celów celnych i ubezpieczeniowych.

Inteligentne chłodzenie powietrzem utrzymuje pięć opakowań w wąskim paśmie temperatur; krzywa wentylatora podąża za temperaturą ogniwa, zamiast pracować z pełną prędkością przez cały dzień.

Obudowa IP54 pasuje do zadaszenia na zewnątrz i zadaszonych pomieszczeń technicznych; komora elektryczna jest oddzielona od komory baterii wewnątrz szafy.

Żywotność cyklu jest podawana >6000 razy w temperaturze 0,5°C i 25°C przy co najmniej 80% zatrzymywaniu energii — jeden pełny cykl na dzień roboczy to około dwadzieścia lat przed osiągnięciem progu.

Okno otoczenia wynosi od 0°C do +50°C przy wilgotności względnej 0–95% i na wysokości 2000 m (obniżenie powyżej); większość nieogrzewanych pomieszczeń technicznych znajduje się w nim.

Jak zbudowana jest szafa o wadze 850 kg w Yueqing

1. Pobieranie komórek — przychodzące ogniwa LFP są pobierane wsadowo pod kątem pojemności i oporu wewnętrznego przed rozpoczęciem montażu opakowania.

2. Montaż pakietu — pakiety 102,4 V/10,24 kWh są spawane, okablowane i testowane pod kątem izolacji z zamontowanym pakietem BMS.

3. Produkcja szaf — blacha stalowa jest cięta CNC, gięta i spawana, a następnie poddawana wstępnej obróbce i malowana proszkowo na tej samej linii, na której stosowane są produkty do ładowania.

4. Integracja z falownikiem — stopień fotowoltaiczny, stopień DC akumulatora i zaciski AC są połączone z lokalnym sterownikiem w jedną magistralę.

5. Zabezpieczenie przeciwpożarowe i termiczne — instaluje się i sprawdza działanie generatorów aerozolu, kanałów powietrznych i czujników temperatury.

6. Uruchomienie — każda szafa wykonuje pełne ładowanie i rozładowywanie w temperaturze 0,5°C, przy zarejestrowanym napięciu i temperaturze na poziomie pakietu.

7. Symulacja sieci — przejścia do sieci i poza nią są weryfikowane przed udostępnieniem programowalnego źródła prądu przemiennego.

8. Pakowanie – szafa przykręcona jest do wzmocnionej palety ze wskaźnikami wstrząsów, owinięta i przygotowana do załadunku kontenera.

Wybór pomiędzy 20, 30 i 50 kW

Dopasuj model do importu najgorszego przypadku, a nie średniej. Zmierz półgodzinne zapotrzebowanie, które faktycznie generuje Twój rachunek: model 20 kW przenosi do 20 kW obciążenia z akumulatora, model 30 kW – 30 kW, a model 50 kW – 50 kW. Energia wynosi odpowiednio: 51,2, 61,44 i 107 kWh.

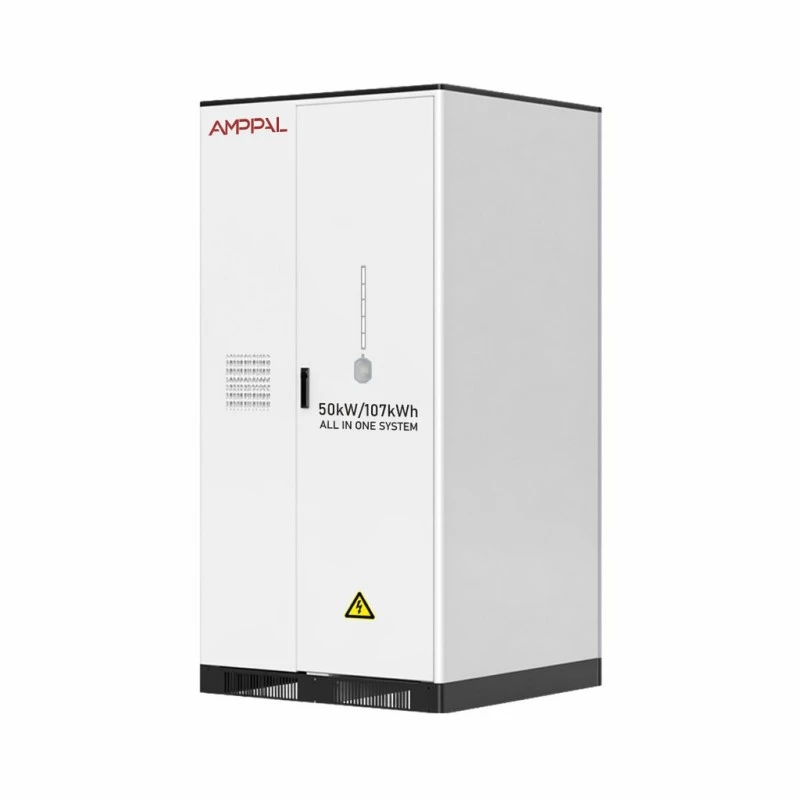

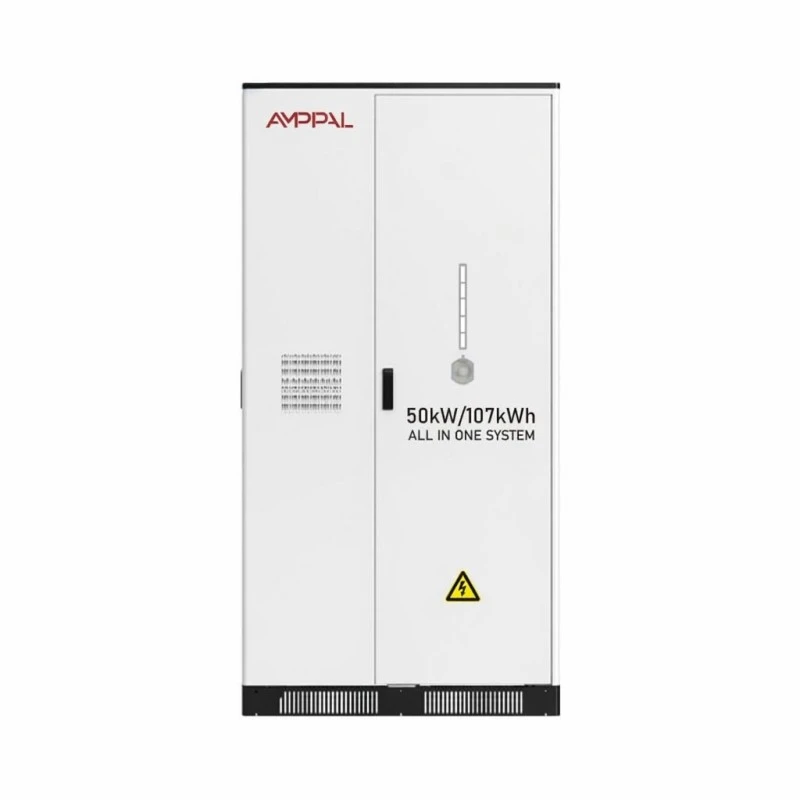

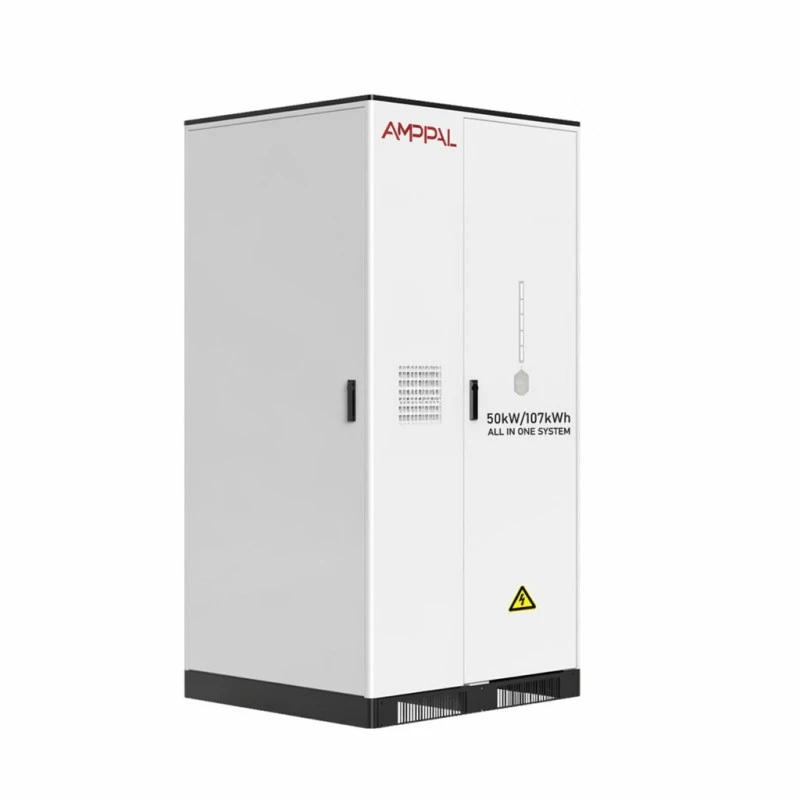

Szafa o mocy 50 kW różni się fizycznie — 1100*1205*2200 mm i 1200 kg w porównaniu z 1000*1106*1640 mm i 850 kg w przypadku dwóch mniejszych — dlatego przed zatwierdzeniem należy sprawdzić szerokość drzwi, obciążenie podłogi i dostęp do dźwigu.

Jeśli w Twojej witrynie nie ma problemów z importem siatki ani rozbieżnościami w czasie użytkowania, prawdopodobnie ta szafka jest źle wydana. Opłaca się to poprzez konsumpcję własną i zmianę taryf; bez nich akumulator jest zaparkowanym aktywem. Powiemy Ci to zanim przyjmiemy Twoje zamówienie.

Porównywanie ofert dostawców

Zapytaj, czy podana wydajność dotyczy poziomu systemu, czy tylko falownika. Nasz wynosi maksymalnie 97%, mierząc na granicy szafy, łącznie z obciążeniami pomocniczymi.

Zapytaj, czy ochrona przeciwpożarowa obejmuje zarówno poziom opakowania, jak i poziom szafki — wycena dotycząca aerozolu szafkowego pozostawia jedynie paczki bez ochrony.

Zapytaj, jaki jest pułap wejściowy MPPT; „hybryda 20 kW”, która akceptuje tylko 15 kW energii fotowoltaicznej, zmusza do późniejszego zakupu drugiego falownika.

Zapytaj o EMS: czy lokalny sterownik może działać bez chmury? Nasz tak, co ma znaczenie na rynkach o niestabilnej łączności.

Warunki handlowe: 25-35 dni roboczych dla modeli standardowych, pięcioletnia gwarancja na kompletną szafę, MOQ jednej jednostki w przypadku zamówień ewaluacyjnych.

Wysyłka szafki jednoczęściowej

Modele 20 kW i 30 kW mają wymiary 1000*1106*1640 mm i ważą 850–950 kg; model 50 kW ma wymiary 1100*1205*2200 mm przy 1200 kg. Każdy produkt jest dostarczany na wzmocnionej stalowej palecie z kieszeniami na wózki widłowe, gotowy do transportu wózka załadowczego w miejscu przeznaczenia.

Jedna jednostka zajmuje około jednej trzeciej 20-stopowego kontenera; dwa pasują wygodnie dzięki usztywnieniom. Ponieważ akumulator jest zainstalowany, przesyłka jest klasyfikowana jako towar niebezpieczny UN3480 — przygotowujemy raport UN38.3 i kartę charakterystyki, a Ty powinieneś przeznaczyć około jednego dodatkowego tygodnia na rezerwację towarów niebezpiecznych w porcie.

Warunki to standard FOB Ningbo lub Szanghaj, CIF dostępny na żądanie. W przypadku transportu lotniczego pojedynczych jednostek waga i klasa baterii sprawiają, że jest to nieekonomiczne; fracht morski lub lądowy jest praktyczną trasą.

Gwarancja, degradacja i wymiana pakietów

Pięcioletnia gwarancja na całą szafę — pakiety, stopień inwertera, wentylatory termiczne i sterownik lokalny — a nie tylko akumulator.

Gwarantuje się, że pojemność utrzyma co najmniej 80% energii znamionowej przez pierwsze pięć lat w normalnych warunkach pracy cyklicznej w temperaturze 0,5°C; Powyższa degradacja jest objęta tymi samymi warunkami.

Pakiety są modułami wymiennymi: uszkodzony pakiet jest wymieniany w ciągu kilku godzin bez zwracania całej szafy, a BMS ponownie równoważy się automatycznie po ponownym uruchomieniu.

Usługa roczna obejmuje czyszczenie filtra, kontrolę momentu obrotowego zacisków, kontrolę wentylatora i weryfikację wydajności; nasza zdalna diagnostyka może najpierw oznaczyć słaby pakiet.

Pakiety zapasowe i tablice kontrolne są przechowywane w magazynie i wysyłane w ciągu 5-7 dni roboczych; Rozszerzona gwarancja do ośmiu lub dziesięciu lat jest wyceniana w momencie składania zamówienia.

Błędy instalacyjne, które powtarzamy

Źle: zakładając, że wyjście 380 V zasila bezpośrednio sprzęt jednofazowy. Po prawej: szafka jest trójfazowa; podziel obciążenie na L1/L2/L3 i zachowaj połączenie neutralne zgodnie z lokalnymi przepisami.

Źle: montaż na drewnianej podłodze lub cienkim jastrychu. Po prawej: ciężar 850-1200 kg wymaga podkładki betonowej lub wzmocnionej podłogi przystosowanej do obciążenia punktowego.

Źle: uruchomienie ciągów fotowoltaicznych o różnych orientacjach w jednym trackerze, oczekując pełnej wydajności. Po prawej: użyj 4-kierunkowej konfiguracji MPPT i przypisz każdemu azymutowi własny moduł śledzący.

Źle: przechowywanie akumulatora poniżej -20°C lub ładowanie powyżej +50°C. Po prawej: przestrzegaj zakresu temperatur przechowywania od -20°C do +60°C i wilgotności roboczej 0-95%RH.

Źle: zakopanie dolnego wejścia kabla w wodzie lub gruzie. Po prawej: cokół powinien być wolny — dolne wejście AC (3L+N+PE) zakłada, że ​​obszar dławika pozostaje dostępny.

Co zgłaszają instalatorzy i właściciele

Na początku 2025 r. warsztat odzieżowy w Dhace w Bangladeszu umieścił model o mocy 30 kW pod dachem o mocy 40 kW. Właściciel zgłosił, że godziny pracy generatora na olej napędowy spadły z dziennego do kilku miesięcznie, a instalator zauważył, że zintegrowany MPPT pozwolił im zaoszczędzić tydzień na uruchamianiu w porównaniu z oddzielnym sprzętem – chociaż żałował, że antena Wi-Fi nie miała dłuższego przewodu w magazynie z metalowym dachem.

Operator supermarketu w Sofii w Bułgarii eksploatuje jednostkę o mocy 20 kW w ramach różnicy taryf noc/dzień. Kierownik ich obiektu potwierdził, że szafa płaci mniej więcej jedną trzecią miesięcznej delty za energię elektryczną i dodał skargę: w sąsiednim magazynie słychać pracę wentylatora, więc przeniesiono go do rampy załadunkowej.

Skład zaopatrzenia górniczego w Limie w Peru kupił model 50 kW jako zabezpieczenie po wielokrotnych przerwach w dostawie prądu. Inżynier elektryk pochwalił szybkość przełączania między siecią a siecią, ale poprosił o głośniejszy lokalny alarm — podczas nocnej zmiany łatwo było przeoczyć samą diodę LED na panelu.

Często zadawane pytania

P: Czy można ładować wyłącznie energią słoneczną bez sieci?

Odp.: Tak, w trybie poza siecią; MPPT kieruje fotowoltaikę do akumulatora i obciążenia, a sieć stanowi jedynie rezerwę.

P: Ile dachu dla modelu 20 kW?

Odp.: Około 4 kWp na 20 m2 dobrego dachu, więc 26 kW energii fotowoltaicznej to w przybliżeniu 130 m2 paneli.

P: Co się dzieje w przypadku awarii sieci?

Odp.: Szafka automatycznie przełącza się w tryb off-grid; rezerwowy SOC ustawiony w EMS określa, jak długo budynek będzie działał.

P: Jak długo trwają pakiety?

Odp.: Ponad 6000 cykli w temperaturze 0,5°C i 25°C do utrzymania 80% — około dwudziestu lat przy jednym cyklu na dzień roboczy, mniej w przypadku intensywniejszych cykli.

P: Czy falownik można wymienić osobno?

Odp.: Tak, stopień falownika i pakiety są niezależnymi modułami, które można serwisować bez konieczności odsyłania szafy do fabryki.

P: Jaka jest wydajność w obie strony?

Odp.: Maksymalnie 97% na poziomie szafy przy 90% głębokości rozładowania — 10% rezerwa DOD również wydłuża żywotność cyklu.

P: Czy potrzebujemy akumulatorowni?

Odp.: Nie. Stopień ochrony IP54 i wewnętrzne zabezpieczenie przeciwpożarowe pozwalają na montaż w pomieszczeniu technicznym lub pod zadaszeniem na zewnątrz, na betonowej podkładce.

P: Jaki jest czas realizacji?

Odp.: 25–35 dni roboczych w przypadku standardowych modeli 20/30/50 kW; niestandardowe napięcia dodają czas.
