Wdrożenia akumulatorów na dużą skalę tradycyjnie wiążą się z szeroko zakrojonymi pracami montażowymi na miejscu, co wiąże się z ryzykiem planowania, błędami w okablowaniu i wydłużonymi terminami oddania do użytku zespołów projektowych.Kontenerowy system magazynowania energii w skali użytkowejdostarcza wstępnie przetestowane, fabrycznie zintegrowane jednostki magazynujące klasy megawatowej, gotowe do umieszczenia i podłączenia na miejscu. W tym artykule omówiono warianty o podwójnej pojemności, wbudowaną architekturę bezpieczeństwa, przepływy pracy w produkcji, opinie o projektach w świecie rzeczywistym oraz kluczowe kwestie dla programistów i zespołów EPC oceniających kontenerowe zasoby magazynujące energię.
Na tej stronie — kliknij łącza, aby przejść do sekcji

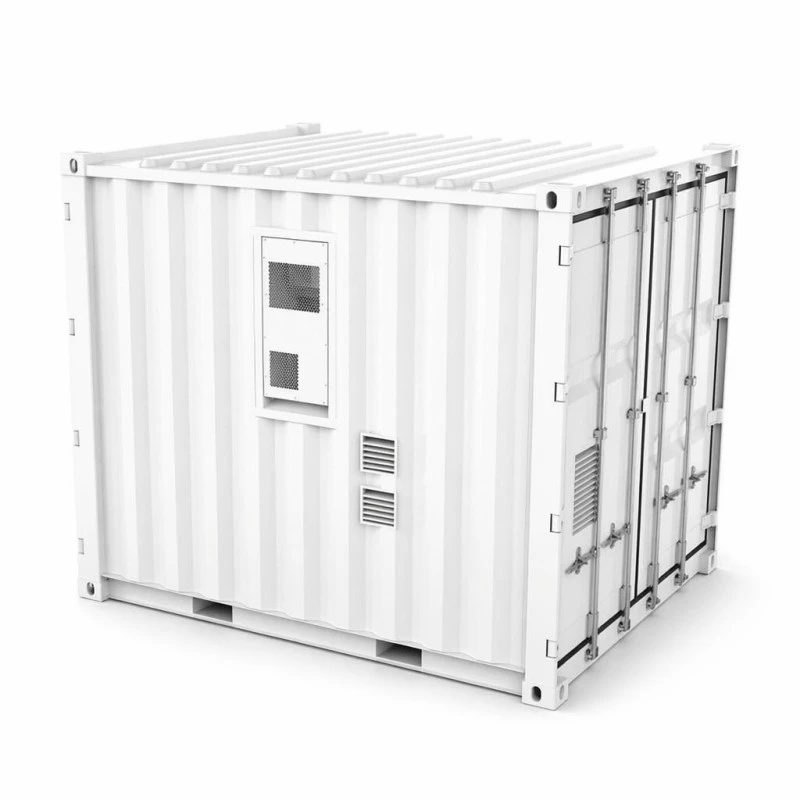

1. Co przybywa na ciężarówkę w przypadku projektów magazynowania w kontenerach
W przypadku konwencjonalnych projektów magazynowania megawatogodzin większość prac montażowych odbywa się na miejscu. Zestawy akumulatorów są dostarczane na paletach, konstrukcje stojaków są budowane lokalnie, duże ilości okablowania obiektowego są prowadzone i podłączane, a większość harmonogramu rozruchu jest pochłaniana przez rozwiązywanie błędów okablowania powstałych podczas instalacji w terenie.Kontenerowy system magazynowania energii w skali użytkowejodwraca tę typową sekwencję projektu.
Kompletny zestaw akumulatorów, chłodzony powietrzem sprzęt do cyrkulacji ciepła, podwójne zespoły przeciwpożarowe i pełne okablowanie monitorujące są w pełni zintegrowane z obiektami fabrycznymi zlokalizowanymi w Yueqing. Każdy podsystem przechodzi połączone testy na poziomie systemu przed wysyłką w obudowie o wymiarach 3048*2438*2591 milimetrów. Po dostarczeniu na teren projektu ekipa budowlana ustawia kontener na przygotowanych podkładkach betonowych, poprowadzi okablowanie prądu stałego od dołu w kierunku sprzętu PCS i EMS na miejscu, a następnie przystępuje do czynności związanych z oddaniem do eksploatacji. Dzięki przesunięciu walidacji montażu i systemu do przepływów pracy w fabryce te krytyczne zadania nie zajmują już osi czasu ścieżki krytycznej projektu, co stanowi podstawową propozycję wartości przy wyborze rozwiązania w stylu kontenera zamiast dyskretnych systemów przechowywania w szafach.
2. Przegląd dwóch wariantów wydajności i podstawowe parametry techniczne
Ten sam fizyczny kontener obsługuje dwie różne konfiguracje pojemności energetycznej: 1060 kWh i 1215 kWh. Projekt inżynierii lądowej, specyfikacje płyt betonowych i plany podnoszenia dźwigiem pozostają niezmienione niezależnie od wybranego wariantu, co upraszcza prace związane z przygotowaniem placu budowy. Architektura ciągów różni się w zależności od konfiguracji: 48 zestawów akumulatorów implementuje topologię 4P264S dla 1060 kWh (nominalnie 844,8 V prądu stałego), a 55 pakietów wdraża topologię 5P242S dostarczającą 1215 kWh (nominalnie 774,4 V prądu stałego). Obydwa warianty utrzymują moc wyjściową w powszechnie akceptowanym oknie operacyjnym 680–950 V prądu stałego, co jest zgodne z większością popularnych platform sprzętowych PCS na dużą skalę.
Standardowy prąd ładowania i rozładowania wynosi 200 A dla obu wersji pracujących z szybkością 0,5 C, dostosowując moc wyjściową po stronie prądu stałego do typowych wymagań architektury magistrali projektowej. Maksymalna wydajność na poziomie systemu osiąga 88 procent, mierzona w jednym pełnym cyklu ładowania i rozładowania, uwzględniając zużycie energii pomocniczej, a nie tylko dane dotyczące samego akumulatora. Cykl życia przekracza 8000 cykli w temperaturze otoczenia 0,5°C i 25 stopni Celsjusza przy zachowaniu co najmniej 80% pojemności energetycznej, a zakresy temperatur otoczenia operacyjnego mieszczą się w zakresie od 0°C do +50°C, co odpowiada zarządzaniu temperaturą wewnętrznej klimatyzacji kontenera.
| Kategoria | Parametr | Model 1060 kWh | Model 1215 kWh |
|---|---|---|---|
| Strona DC | Pojemność znamionowa | 1060 kWh | 1215 kWh |
| Typ komórki | LFP 3,2 V/314 Ah | LFP 3,2 V/314 Ah | |
| Ciąg systemu baterii | 4P264S | 5P242S | |
| Specyfikacja PAKIETU | 70,4V314Ah | 70,4V314Ah | |
| NIE. PAKIETÓW | 48 SZT | 55 szt | |
| Napięcie nominalne | 844,8 prądu stałego | 774,4 prądu stałego | |
| Zakres napięcia | 680 ~ 950 V prądu stałego | 680 ~ 950 V prądu stałego | |
| Standardowy prąd ładowania/rozładowania | 200A | 200A | |
| Parametry systemu | Wydajność systemu | MAKS. wydajność 88% przy 0,5°C / 1 ładowanie 1 rozładowanie | MAKS. wydajność 88% przy 0,5°C / 1 ładowanie 1 rozładowanie |
| Żywotność systemu | >8000 razy (0,5°C przy 25°C) Współczynnik zatrzymywania energii ≥ 80% | >8000 razy (0,5°C przy 25°C) Współczynnik zatrzymywania energii ≥ 80% | |
| Metoda okablowania | Dolne wejście DC | Dolne wejście DC | |
| Szybkość ładowania i rozładowania | 0,5CP | 0,5CP | |
| Metoda zarządzania ciepłem | Inteligentny klimatyzator chłodzony powietrzem | Inteligentny klimatyzator chłodzony powietrzem | |
| Protokół komunikacyjny | CAN/Eth/RS485 (opcjonalnie 4G) | CAN/Eth/RS485 (opcjonalnie 4G) | |
| System ochrony przeciwpożarowej | Aerozol i Perfluoroheksanon | Aerozol i Perfluoroheksanon | |
| Ocena IP | IP54 | IP54 | |
| Rozmiar produktu | 3048*2438*2591mm | 3048*2438*2591mm | |
| Waga produktu | 9500 kg | 10500 kg | |
| Wymagania środowiskowe | Zakres temperatur pracy | 0°C~+50°C | 0°C~+50°C |
| Zakres wilgotności roboczej | 0 ~ 95% wilgotności względnej (bez kondensacji) | 0 ~ 95% wilgotności względnej (bez kondensacji) | |
| Wysokość operacyjna | 2000 m (>2000 m Obniżenie wartości znamionowych) | 2000 m (>2000 m Obniżenie wartości znamionowych) | |
| Orzecznictwo | OPAKOWANIE: CE ROHS UN38.3 MSDS | OPAKOWANIE: CE ROHS UN38.3 MSDS | |
| Gwarancja | 5 lat | 5 lat |
3. Docelowe miejsca wdrożenia dla kontenerowej pamięci masowej o skali użytkowej
Wiele rzeczywistych scenariuszy zastosowań korzysta ze wstępnie zintegrowanego magazynu energii o mocy megawatów. Parki przemysłowe doświadczające wieczornych szczytów obciążenia trwających od dwóch do czterech godzin mogą wykorzystać zasoby magazynowe do zmiany wzorców zużycia w odpowiedzi na ramy taryfowe dotyczące czasu wykorzystania. W przypadku obiektów zależnych od generatorów diesla wariant 1060 kWh może wytrzymać umiarkowane obciążenia przemysłowe w typowych okresach przestojów, bez skomplikowanej logistyki dostaw paliwa.
Obiekty wytwarzające energię odnawialną, w tym farmy słoneczne i instalacje wiatrowe, wykorzystują te kontenery w celu stabilizacji produkcji i przechwytywania generacji, która w przeciwnym razie zostałaby ograniczona. Operatorzy sieci dystrybucyjnych mogą odłożyć w czasie kosztowną modernizację sprzętu podstacji, wdrażając eliminowanie szczytów zasilania na ograniczone okresy operacyjne. Odległe lokalizacje wydobywcze i projekty wyspiarskie to kolejne kluczowe dopasowanie; Specjalnie zbudowane na miejscu akumulatornie często okazują się niepraktyczne, co sprawia, że dostawa kontenerów zatwierdzonych fabrycznie jest najbardziej niezawodną ścieżką wdrożenia. Oceniając sprzęt pamięci masowej pod kątem zastosowań na dużą skalę, należy wziąć pod uwagęKontenerowy system magazynowania energii w skali użytkowejzapewnia opcję gotową do wdrożenia, pozwalającą uniknąć obszernego montażu systemu na miejscu.
4. Przebieg pracy umożliwiający udostępnienie projektu prefabrykowanego magazynu online
Realizację projektu rozpoczynamy od przygotowania robót budowlanych. Wykonawcy konstruują płaskie podkładki betonowe zaprojektowane tak, aby wytrzymać obciążenia punktowe o wartości 9500–10500 kilogramów, instalują rowy kablowe prowadzące do lokalizacji kontenera i utrzymują wystarczającą przestrzeń prześwitu dla funkcji odprowadzania ciepła z klimatyzatora.
Operacje podnoszenia opierają się na standardowym osprzęcie kontenerowym, w tym odlewach narożnych. Zespoły projektowe wynajmują standardowy osprzęt do belek rozporowych, co eliminuje potrzebę stosowania sprzętu do podnoszenia produkowanego na zamówienie. Pojedyncza operacja umieszczenia dźwigu ustawia całą jednostkę na przygotowanym fundamencie.
Po umieszczeniu, uruchomienie przebiega w trzech odrębnych fazach. Technicy kompletują okablowanie po stronie prądu stałego za pomocą dławików kablowych z dolnym wejściem i podłączają je do dostarczonego na miejscu sprzętu PCS. Następny krok ustanawia uzgadnianie komunikacji pomiędzy wewnętrznym sprzętem monitorującym kontener a platformami EMS na poziomie projektu, z dostępnymi magistralami CAN, Ethernet i RS485, a także opcjonalną funkcją zdalnego dostępu 4G. Czynności związane z akceptacją końcową obejmują testowanie funkcjonalności przekaźnika zabezpieczającego, walidację cykli ładowania i rozładowania 0,5CP oraz weryfikację dokładności raportowania SOC. Przy prawidłowo przeprowadzonym przygotowaniu cywilnym czynności związane z oddaniem do eksploatacji na miejscu zajmują zwykle od dwóch do trzech dni roboczych po umieszczeniu kontenera.
5. Wbudowana architektura bezpieczeństwa i dokumentacja certyfikacyjna
Podwójne, niezależne środki gaśnicze stanowią centralny element projektu bezpieczeństwa. Systemy aerozolowe działają w obrębie pojedynczych opakowań, a środek perfluoroheksanonowy wypełnia całe wnętrze pojemnika. Ta strategia oparta na dwóch agentach uwzględnia zdarzenia termiczne występujące w różnych skalach fizycznych, co jest konfiguracją coraz częściej wymaganą w specyfikacjach ubezpieczeniowych dla dużych instalacji magazynowania baterii.
Obudowa kontenerowa o stopniu ochrony IP54 z okablowaniem prądu stałego z wejściem od dołu jest odporna na działanie deszczu i kurzu na miejscu, dzięki czemu punkty penetracji przewodów elektrycznych są dyskretne i dobrze chronione. Poszczególne zestawy akumulatorów posiadają dokumentację zgodności CE i RoHS. Przesyłki zawierające pełny system obejmują dokumentację UN38.3 i MSDS niezbędną do spełnienia wymogów transportu międzynarodowego, odprawy celnej i ubezpieczenia projektu.
Inteligentny, modulowany sprzęt klimatyzacyjny chłodzony powietrzem utrzymuje zespoły akumulatorów w wąskich zakresach temperatur roboczych, zamiast korzystać z prostego cyklicznego sterowania włączaniem i wyłączaniem. Specyfikacje operacyjne definiują warunki otoczenia od 0°C do +50°C, wilgotność względną 0–95% RH, bez kondensacji, a także maksymalną wysokość 2000 m z obowiązkowym obniżeniem wydajności powyżej tego progu wzniesienia. Każdy ukończony kontener przechodzi cykl ładowania i rozładowania w pełnej skali 0,5CP z rejestracją danych na poziomie opakowania zebranych w fabryce, zanim drzwi kontenera zostaną zamknięte przed wysyłką.
6. Ośmioetapowy przepływ pracy w zakładzie produkcyjnym w Yueqing
7. Sprawdzanie rzeczywistego rozmiaru krytycznego w przypadku przechowywania w skali kontenerowej
Zespoły projektowe powinny wybrać wariantową konfigurację zgodnie z rzeczywistymi wymaganiami dotyczącymi wysyłki, zamiast automatycznie wybierać opcję o większej wydajności energetycznej. Chociaż fizyczne kontenery o pojemności 1060 kWh i 1215 kWh mają takie same wymiary, nominalne napięcia magistrali znacznie się różnią. Przed sfinalizowaniem zamówień zespoły inżynierów muszą sprawdzić, czy docelowy sprzęt PCS w pełni obsługuje okno robocze wybranego urządzenia pod napięciem.
Systemy termiczne chłodzone powietrzem mają określone granice środowiskowe. Miejsca, w których regularnie występują temperatury otoczenia przekraczające +50°C lub lokalizacje tropikalne, gdzie sprzęt klimatyzacyjny stale pracuje pod maksymalnym obciążeniem, mogą osiągnąć doskonałą stabilność temperatury ogniwa, stosując alternatywne rozwiązania do przechowywania chłodzone cieczą. Wyceny projektów obejmują szczere wytyczne dotyczące zgodności z wymogami środowiskowymi, a nie tylko dostawę sprzętu po wdrożeniu.
Sprzęt w formacie kontenerowym słabo nadaje się ekonomicznie do całkowitego zapotrzebowania na pamięć masową poniżej około 500 kWh. Produkty do przechowywania w formie szaf zapewniają niższe koszty transportu, obsługi dźwigów i instalacji na miejscu w przypadku wymagań o mniejszej pojemności, a istnieją alternatywne linie produktów, które odpowiadają na potrzeby projektów o takiej skali.
8. Kwestie związane z podnoszeniem, wysyłką i cłami
Masa jednostek wynosi 9500 kg (1060 kWh) i 10500 kg (1215 kWh). Transport wykorzystuje ciężarówki z platformą w połączeniu z urządzeniami dźwigowymi na obu końcach podróży. Osprzęt do wózków widłowych nie ma wystarczającej nośności dla tych mas; zdefiniowanie planów olinowania i dostępu do dźwigu na miejscu przed przybyciem ciężarówki do obiektu docelowego.
Ponieważ zespoły akumulatorów są wstępnie naładowane, kontenery te są transportowane jako towary niebezpieczne UN3480. Zespoły produkcyjne dostarczają kompletne raporty z testów UN38.3, dokumentację MSDS i deklaracje pakowania towarów niebezpiecznych. Planiści projektu powinni zaplanować w budżecie mniej więcej jeden dodatkowy tydzień czasu realizacji rezerwacji w porcie początkowym w porównaniu ze standardowymi przesyłkami drobnicy.
Dostępne warunki handlowe obejmują FOB Ningbo lub Szanghaj z opcjami CIF na żądanie. Każdy kontener zajmuje przestrzeń porównywalną z jednym miejscem na kontener o wysokości 40 stóp. Krajowy transport lądowy wymaga prześwitu trasy dla jednostki o szerokości około 3 metrów i wadze powyżej 10 ton.
9. Gwarancja, utrzymanie wydajności i wsparcie serwisowe w terenie
Pięcioletnia kompleksowa gwarancja obejmuje pakiety, zespoły klimatyzacyjne, sprzęt przeciwpożarowy i systemy monitorowania jako jeden kompletny dostarczony system. Wydajność pojemnościowa jest gwarantowana w przypadku utrzymania co najmniej 80% energii znamionowej przy pracy z udokumentowanymi profilami cyklicznymi 0,5°C, ze śledzeniem degradacji w odniesieniu do dzienników bazowych testów fabrycznych.
Zestawy akumulatorów obsługują procesy konserwacji polegające na wymianie w terenie. Poszczególne zdegradowane pakiety można wymienić w ciągu kilku godzin roboczych bez konieczności demontażu pełnego pojemnika lub odłączania pozostałej części ciągu akumulatorów od pracy. Zdalny dostęp do monitorowania za pośrednictwem magistrali CAN/Ethernet/RS485 oraz opcjonalna łączność 4G umożliwia zespołom serwisowym pobieranie operacyjnych zestawów danych na poziomie pakietu, umożliwiając wczesną identyfikację dryftu wydajności, zanim operatorzy zaobserwują wpływ na wydajność.
Zalecane coroczne czynności serwisowe obejmują czyszczenie filtra powietrza, sprawdzenie ciśnienia środka przeciwpożarowego, ponowną weryfikację końcowego momentu obrotowego i przebiegi testowe wydajności. Na żądanie sprzęt w zestawie zapasowym jest dostarczany w ciągu pięciu do siedmiu dni roboczych.
10. Typowe błędy w przygotowaniu lokalizacji, które opóźniają harmonogram projektu
11. Notatki terenowe z rzeczywistych wdrożeń megawatogodzin na całym świecie
Przedsiębiorstwo deweloperskie działające w Taszkencie w Uzbekistanie pod koniec 2024 r. zainstalowało jednostkę o mocy 1060 kWh wspierającą kompleks handlowy wykorzystujący różnice taryfowe dzień-noc. Inżynierowie projektu zgłosili, że operacje generujące dochód rozpoczęły się zaledwie dziewięć dni po podniesieniu jednostki kontenerowej z platformy transportowej za pomocą dźwigu. Prace związane z instalacją fizyczną postępowały szybko; większość czasu poświęcono pracom konfiguracyjnym mapowania parametrów EMS opartym na RS485.
Deweloper projektu fotowoltaicznego z Antananarywa na Madagaskarze połączył wariant kontenera o mocy 1215 kWh z istniejącymi farmami fotowoltaicznymi. Informacje zwrotne z terenu budowy podkreśliły zwiększone obciążenie układu chłodzenia w lokalnych warunkach pracy w wyspiarskim klimacie charakteryzującym się wysoką temperaturą. Zespół projektowy zażądał formalnej dokumentacji dotyczącej obniżania wartości znamionowych w wysokich temperaturach otoczenia przed złożeniem zamówienia na kolejne jednostki.
Personel wykonawcy robót górniczych z siedzibą w Ałmaty w Kazachstanie uruchomił jednostkę kontenerowo-magazynową zapewniającą zasilanie awaryjne infrastruktury zakładów przetwórczych. Osoby odpowiedzialne za elektrykę na placu budowy pochwaliły przebieg pracy przy umieszczaniu kontenerów przy użyciu jednej windy, zauważyły jednak, że fabrycznie zamontowane długości końcówek kabli komunikacyjnych wymagają regulacji, ponieważ umiejscowienie dławika z dolnym wejściem wymusiło wydłużenie tras kablowych o cztery metry dalej, niż pierwotnie przewidywano.
W przypadku tych i innych zastosowań magazynowania energii na dużą skalęAMPPALdostarcza fabrycznie budowany sprzęt do przechowywania danych w formacie kontenerowym obsługujący wiele rynków międzynarodowych.
12. Często zadawane pytania
Jaka jest podstawowa różnica między tymi dwoma wariantami kontenerów?
Różnice dotyczą całkowitej pojemności zmagazynowanej energii i wewnętrznej architektury ciągu. Wariant 1060 kWh wykorzystuje 48 pakietów skonfigurowanych jako 4P264S zapewniających nominalne napięcie 844,8 V prądu stałego. Wariant 1215 kWh wykorzystuje 55 pakietów ułożonych jako 5P242S zapewniających nominalne napięcie 774,4 V prądu stałego. Obydwa mają dokładnie identyczne wymiary fizyczne zewnętrznego kontenera.
Czy ten moduł do przechowywania kontenerów zawiera sprzęt PCS?
Nie. Ten sprzęt stanowi pamięć masową dostępną wyłącznie po stronie DC. Łączy się zewnętrznie z dostarczonymi w ramach projektu systemami PCS lub EMS za pośrednictwem interfejsów CAN, Ethernet lub RS485; Funkcję zdalnego dostępu 4G można wybrać jako opcjonalną konfigurację.
W jaki sposób to urządzenie jest transportowane za granicę?
Transportuje ładunki sklasyfikowane jako towary niebezpieczne UN3480 w transporcie platformowym lub kontenerowym. Kompletną dokumentację raportu z testów UN38.3 oraz kartę MSDS można uzyskać od producenta.
Jakie są standardowe specyfikacje prądu ładowania i rozładowania?
Obydwa warianty kontenerów działają przy standardowym prądzie ładowania i rozładowania 200 A, z szybkością 0,5CP i mieszczącym się w przedziale napięcia roboczego 680–950 V prądu stałego.
Jak długo trwa zwykle uruchomienie na miejscu?
Zakładając, że prace budowlane i przygotowanie podkładki zostały ukończone, okablowanie prądu stałego, uzgodnienia komunikacyjne i testy akceptacyjne w obecności świadków zwykle zajmują od dwóch do trzech dni roboczych.
Jakiej wartości wydajności systemu w świecie rzeczywistym mogą oczekiwać zespoły projektowe?
Maksymalna wydajność na poziomie systemu osiąga 88 procent przy pracy w temperaturze 0,5°C, mierzona podczas jednego pełnego cyklu ładowania i rozładowania, uwzględniając pobór mocy przez cały system pomocniczy, a nie pomiary samego akumulatora.
Jaka jest typowa wydajność w cyklu życia?
Ponad 8000 cykli w temperaturze poniżej 0,5°C przy temperaturze otoczenia 25 stopni Celsjusza, przy utrzymaniu co najmniej 80% energii. Wyższe temperatury w miejscu pracy skracają praktycznie osiągalną wydajność w cyklu życia.
Jaki czas realizacji dotyczy sprzętu do przechowywania kontenerów o standardowej specyfikacji?
Cykl produkcyjny trwający od trzydziestu do czterdziestu dni roboczych w przypadku jednostek o standardowej specyfikacji. Rezerwacja towarów niebezpiecznych w porcie pochodzenia wydłuża ogólny harmonogram rejsów o około jeden tydzień.
