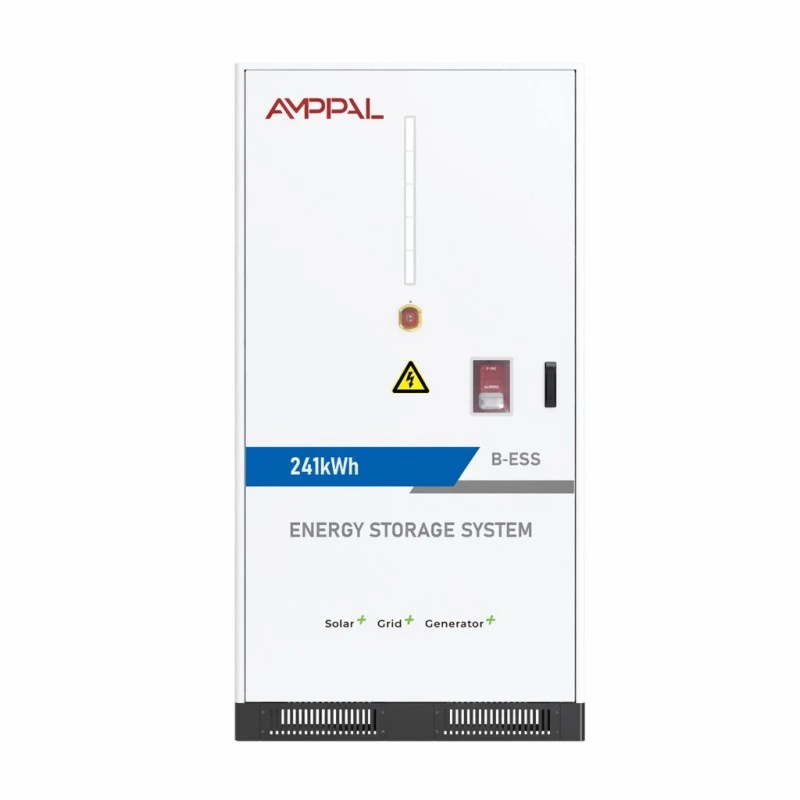

225kWh / 241kWh Modular Battery Energy Storage System for Commercial Microgrids

Klaster akumulatorów nie jest systemem magazynowania

Ten modułowy system magazynowania energii akumulatorowej o mocy 225 kWh / 241 kWh dla komercyjnych mikrosieci jest dostarczany bez falownika. Brak ekranu EMS, brak zacisków sieciowych – jest to zespół akumulatorów po stronie prądu stałego i właśnie ten brak jest powodem, dla którego integratorzy go kupują.

Integrator systemów lub firma EPC często ma preferowaną markę PCS, EMS obejmujący cały zakład lub projekt kontenerowy, w którym etap konwersji mocy jest już zakontraktowany. Zakup akumulatora z wbudowanym falownikiem oznacza zakup drugiego przetwornicy, z której nie możesz skorzystać i opłacenie prac integracyjnych, które wykonała już fabryka.

Klastry 225 kWh i 241 kWh oferują czysty interfejs DC przez CAN, Ethernet lub RS485, co pozwala na podłączenie zasobów pamięci masowej do własnego stosu konwersji mocy i sterowania. Zachowujesz architekturę; dostarczamy energię.

Dwie konfiguracje i to, co do nich pasuje

225 kWh przy 1P224S przy napięciu znamionowym 716,8 VDC i oknie roboczym 604~806 VDC; 241 kWh przy 1P240S przy nominalnym napięciu 768 V prądu stałego i 672 ~ 864 V prądu stałego.

Obydwa wykorzystują ogniwa LFP 3,2 V/314 Ah w pakietach 51,2 V/314 Ah – 14 pakietów dla klastra 225 kWh, 15 dla klastra 241 kWh – i oba charakteryzują się standardowym prądem 150 A przy 0,5CP.

Okno 604~806VDC jest odpowiednie dla platform PCS zbudowanych w oparciu o szynę 600-800V DC; okno 672~864VDC odpowiada klasie 750-900V - sprawdź przed wyceną projektu.

Maksymalna wydajność wynosi 88% przy temperaturze 0,5°C podczas jednego ładowania i jednego rozładowania, łącznie z urządzeniami pomocniczymi, więc Twój model pracujący w obie strony wykorzystuje rzeczywisty numer systemu.

Żywotność cykliczna jest podawana ponad 8000 razy w temperaturach 0,5°C i 25°C przy co najmniej 80% zatrzymywaniu energii – jest to liczba, jakiej potrzebuje Twój model ze zwrotem kosztów, wraz z dołączonymi warunkami.

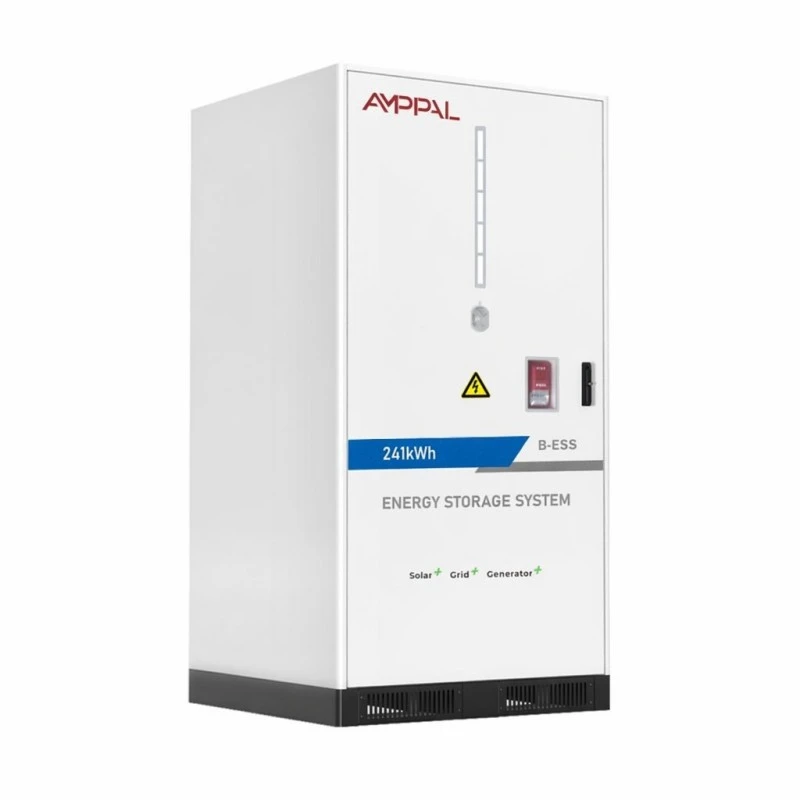

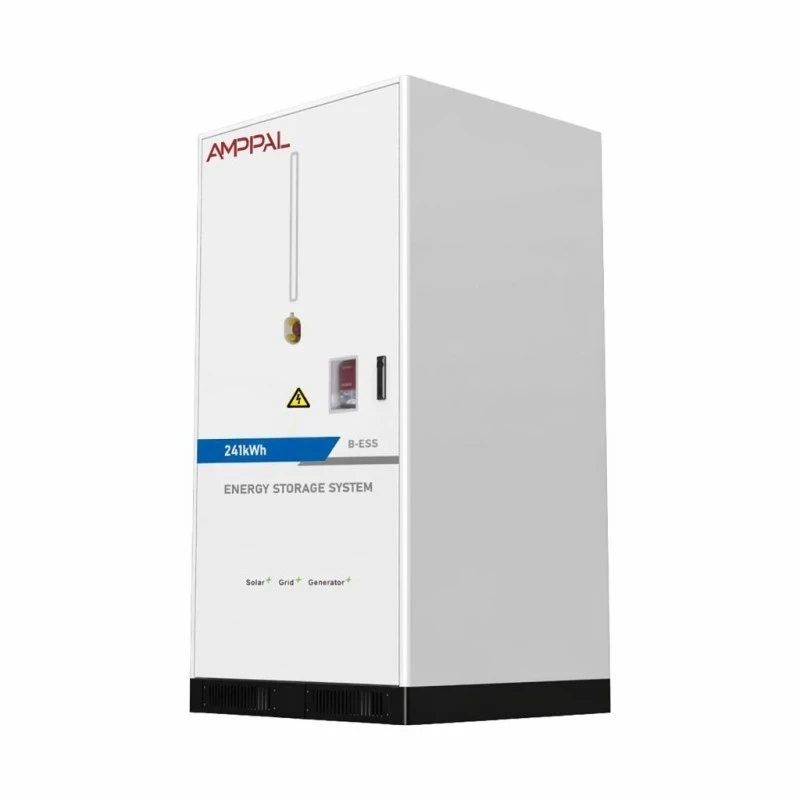

Inteligentna klimatyzacja chłodzona powietrzem, ochrona przeciwpożarowa w aerozolu i perfluoroheksanonie, IP54 i 2050 kg w szafie o wymiarach 1095*1210*2120 mm w obu wariantach.

Dane techniczne

Kto kupuje nagi klaster

Integratorzy z istniejącą linią PCS: klaster dodaje pamięć masową do swojego katalogu bez konieczności posiadania drugiej jednostki SKU falownika na potrzeby magazynowania i wsparcia.

EPC standaryzują jednego partnera w zakresie akumulatorów w kilku lokalizacjach – ta sama szafa o wadze 2050 kg, ten sam interfejs komunikacyjny, wszędzie ta sama lista części zamiennych.

Projekty przekształcające elektrownie fotowoltaiczne w magazyny ze sprzężeniem prądu stałego, w których klaster jest umieszczony na szynie prądu stałego istniejącego falownika, a stary falownik zachowuje swoją rolę.

Projekty kontenerowe, w których PCS jest zamawiany oddzielnie przez klienta, a akumulator musi zostać dostarczony jako jednostka przetestowana fabrycznie i posiadająca niezależny certyfikat.

Tworzenie kopii zapasowych dla obiektów górniczych i przemysłowych, w których architektura sterowania jest zastrzeżona i można w nią zamontować tylko komponent DC.

Dopasowywanie i układanie w stosy z komputerami PC

Pierwszą kontrolą jest napięcie. Okno robocze klastra – 604~806VDC lub 672~864VDC w zależności od modelu - musi mieścić się w zakresie wejściowym DC PCS z marginesem na obu końcach, ponieważ akumulator pracuje przez całe okno od stanu rozładowanego do pełnego naładowania.

Drugą kontrolą jest uścisk dłoni. Klaster standardowo obsługuje magistralę CAN, Ethernet i RS485 z opcjonalnie 4G do zdalnej obsługi; Twój EMS albo mówi jednym z nich, albo zyskuje bramę protokołu. Publikujemy mapę rejestrów wraz z pakietem dokumentacji, aby inżynier automatyk mógł mapować SOC, ograniczenia prądowe i alarmy zabezpieczające bez wzywania fabryki.

Pojemność rośnie poprzez dodawanie klastrów, a nie poprzez ponowne układanie w regałach. Drugi klaster 241 kWh tego samego modelu jest podłączony równolegle do tej samej szyny prądu stałego – warunkiem jest dopasowane napięcie nominalne – a zakładowy EMS agreguje je jako dwa źródła prądu stałego. Moc pozostaje ograniczona przez PCS; skala energii w krokach co 225 lub 241 kWh.

Plik dotyczący bezpieczeństwa i certyfikacji

Ochrona przeciwpożarowa jest dwustopniowa: aerozol na poziomie opakowania, perfluoroheksanon w objętości szafki – takiej konfiguracji oczekują obecnie ubezpieczyciele w przypadku akumulatorów komercyjnych.

PAKIETY posiadają certyfikaty CE i RoHS; sprzęt jest wysyłany z UN38.3 i MSDS, czyli dokumentacją, o którą proszą ubezpieczyciele na miejscu i urzędy celne.

Obudowa IP54 z dolnym wejściem prądu stałego, oddzielająca obszar dławika elektrycznego od przedziału pakietu wewnątrz szafy.

Inteligentna klimatyzacja chłodzona powietrzem utrzymuje 14-15 opakowań w wąskim przedziale temperatur; sterownik moduluje wentylatory w zależności od temperatury ogniwa.

Zakres działania wynosi od 0°C do +50°C, wilgotność względna 0–95% bez kondensacji, wysokość 2000 m z uwzględnieniem wartości znamionowych powyżej – przed podpisaniem upewnij się, że znajduje się w nim Twoja witryna.

Każdy klaster przechodzi pełny fabryczny test cykliczny 0,5CP z rejestrowaniem na poziomie pakietu, a raport akceptacji jest dostarczany z urządzeniem.

Jak gromada jest składana w Yueqing

1. Pobór ogniw — przed rozpoczęciem budowy pobierane są próbki ogniw LFP 314Ah pod kątem pojemności i rezystancji wewnętrznej.

2. Montaż pakietu — pakiety 51,2 V/314 Ah są spawane, okablowane i wyposażane w pakiet BMS, a następnie testowane pod kątem izolacji.

3. Produkcja szaf — blacha stalowa jest cięta CNC, gięta, spawana i malowana proszkowo z zabezpieczeniem antykorozyjnym.

4. Regały — pakiety instaluje się w ciągu 1P224S lub 1P240S, przy czym szyna DC jest dokręcona i sprawdzona.

5. Instalacja termiczna i przeciwpożarowa – zainstalowano i przetestowano klimatyzator, kanały, generatory aerozolu i instalację perfluoroheksanonową.

6. Okablowanie sterujące — sterownik klastra, bramki komunikacyjne i dolny dławik wejściowy DC są zakończone i sprawdzone.

7. Test odbiorczy — ładowanie i rozładowywanie 0,5 CP przy napięciu i temperaturze na poziomie pakietu zarejestrowanych w odniesieniu do numeru seryjnego.

8. Pakowanie — szafa o masie 2050 kg jest przymocowana do wzmocnionej palety, zamontowane wskaźniki wstrząsów i zapakowana w skrzynię do transportu.

Który klaster i ile

Najpierw wybierz model według okna napięcia PCS, a następnie docelowej energii. Magistrala 750–900 V prądu stałego wskazuje klaster 241 kWh (672–864 V prądu stałego); magistrala 600–800 V łączy się z jednostką 225 kWh (604–806 V prądu stałego). Wymuszanie niedopasowania napięcia oznacza obniżenie wartości znamionowych akumulatora lub falownika, a jedno i drugie szkodzi zwrotowi kosztów.

Następnie policz klastry w oknie wysyłki: każdy klaster 225 kWh dostarcza do magistrali standardowo 150 A, więc użyteczna energia w dwugodzinnym oknie jest tym, co przetwarza PCS, a nie tabliczką znamionową.

Bądź uczciwy co do kształtu zakupów. Jeśli w Twoim projekcie nie ma jeszcze PCS ani EMS, sam klaster jest złym punktem wyjścia – zintegrowana szafka lub kontener z tego samego asortymentu fabrycznego szybciej zostanie oddany do użytku. Klaster jest przeznaczony dla kupujących, którzy posiadają już resztę stosu.

Pytania, które należy zadać do wyceny klastra

Zapytaj o okno napięcia, a nie tylko nominalne. Klaster oznaczony jako „768 V” może nadal być bezużyteczny, jeśli PCS osiąga napięcie 850 V, a pakiet ładuje się do 864 V.

Zapytaj, czy mapa rejestru komunikacyjnego jest dostarczana z urządzeniem, czy dopiero po sprawdzeniu NDA – nasza znajduje się w pakiecie dokumentacji.

Zapytaj, jak przeprowadzana jest ochrona przeciwpożarowa: obecne są tutaj zarówno aerozol, jak i perfluoroheksanon; wycena dokonana przez jednego agenta zmienia Twoją dokumentację ubezpieczeniową.

Zapytaj, czy w oświadczeniu dotyczącym cyklu podano szybkość, temperaturę i retencję – „8000 cykli” bez warunków nie jest specyfikacją.

Warunki handlowe: 25-35 dni roboczych dla standardowych klastrów, pięcioletnia gwarancja, MOQ na jedną jednostkę do prototypowych prac integracyjnych.

Wysyłka klastra o wadze 2050 kg

Szafa ma wymiary 1095*1210*2120 mm i waży 2050 kg w obu wariantach, dzięki czemu można ją przesuwać na wzmocnionej palecie z kieszeniami na wózki widłowe i punktami podnoszenia dla dźwigu, tam gdzie jest to potrzebne na miejscu.

Po zainstalowaniu akumulatora przesyłka obejmuje towary niebezpieczne UN3480: przygotowujemy raport UN38.3 i kartę charakterystyki, do tego należy dodać około tygodnia czasu realizacji rezerwacji DG w miejscu pochodzenia.

Warunki to FOB Ningbo lub Szanghaj z CIF na żądanie. Jedna grupa na przedział ciężarówki to praktyczny ładunek w przypadku transportu drogowego; dwa mieszczą się w 20-stopowym kontenerze ze stężeniami, jeśli trasa na to pozwala.

Zaangażowanie w usługi i pojemność

Pięcioletnia gwarancja na pakiety, klimatyzację, system przeciwpożarowy i sterownik klastra jako jedną dostarczoną jednostkę.

Utrzymanie pojemności jest gwarantowane na poziomie 80% przy podanej temperaturze cyklicznej 0,5°C, w porównaniu z protokołem odbioru fabrycznego.

Pakiety można wymieniać w terenie: słaby pakiet jest wymieniany w ciągu kilku godzin, a reszta łańcucha jest nietknięta, a BMS ponownie równoważy się po ponownym uruchomieniu.

Zdalna diagnostyka przez CAN/Eth/RS485 (opcjonalnie 4G) pozwala naszym inżynierom odczytać dane na poziomie pakietu i dryft flagi, zanim pojawi się on w raportach zużycia energii w obiekcie.

Usługa roczna obejmuje czyszczenie filtra, kontrolę ciśnienia pożarowego, weryfikację momentu obrotowego i kontrolę wydajności; Pakiety zapasowe wysyłamy w ciągu 5-7 dni roboczych.

Błędy integracyjne, które powtarzają się

Źle: okablowanie klastra do PCS, którego okno DC ledwo pokrywa się z zasięgiem akumulatora. Po prawej: sprawdź, czy napięcie 604~806VDC lub 672~864VDC znajduje się w oknie PCS z marginesem na obu końcach.

Źle: połączenie klastrów 225 kWh i 241 kWh w jednej magistrali. Po prawej: jednostki równoległe muszą być tego samego modelu, aby napięcia nominalne były zbieżne.

Źle: pozostawienie dolnego dławika wejściowego DC dostępnego dla odpływu wody. Po prawej: uszczelnij dławik podczas montażu i zachowaj wolną przestrzeń cokołu.

Źle: zakładając, że IP54 oznacza ekspozycję na zewnątrz w dowolnym miejscu. Po prawej: toleruje kurz i zachlapania, a nie stojącą wodę - trzymaj klaster z dala od gruntu podatnego na zalanie.

Źle: pominięcie testu mapy komunikacji przed włączeniem zasilania. Po prawej: wykonaj uzgadnianie CAN/RS485 na poziomie laboratoryjnym z systemem EMS, zanim klaster zostanie podłączony do magistrali.

Co zgłaszają integratorzy

Integrator systemów w Dubaju połączył klaster 241 kWh z PCS 500 kW na potrzeby projektu hotelowego na początku 2025 r. Ich główny inżynier powiedział, że mapa rejestrów CAN umożliwia dokończenie mapowania EMS w jedno popołudnie, a raport z testów fabrycznych ułatwił kontrolę dokumentów władzom lokalnym – chociaż końcówki kabli prądu stałego były krótsze niż w standardowej praktyce, dlatego dodali skrzynkę przyłączeniową.

Jednostka EPC w Kapsztadzie standaryzuje klaster 225 kWh w trzech lokalizacjach detalicznych. Kierownik ds. zaopatrzenia zauważył, że identyczna szafka o masie 2050 kg i wspólna lista części zamiennych upraszczają logistykę na miejscu, natomiast ekipa przeprowadzająca rozruch skarżyła się, że panel dostępu serwisowego klimatyzatora znajduje się po stronie zwróconej w stronę ściany, zgodnie z preferowanym układem.

Wykonawca wydobycia w Medellin w Kolumbii obsługuje dwa klastry o mocy 241 kWh na jednej magistrali prądu stałego za systemem hybrydowym z silnikiem wysokoprężnym. Inżynier ds. kontroli potwierdził, że konfiguracja równoległa utrzymywała zgodny z reklamą SOC i poprosił o opcję dłuższej anteny Wi-Fi, aby diagnostyka klastra dotarła do sterowni bez kabla.

Odpowiedzi, które integratorzy zadają przed podpisaniem umowy

P: Czy PCS jest wliczony w cenę?

Odp.: Nie – to jest zespół akumulatorów po stronie prądu stałego. Przekazuje dane do PCS/EMS przez CAN, Ethernet lub RS485 (opcjonalnie 4G).

P: Jakie napięcia PCS pasują?

Odp.: Klaster 225 kWh obsługuje napięcie 604–806 V prądu stałego; 241 kWh obejmuje napięcie 672 ~ 864 V prądu stałego. Sprawdź swoje okno PCS DC w stosunku do zakresu.

P: Czy mogę uruchomić dwa klastry równolegle?

Odp.: Tak, klastry tego samego modelu na tej samej szynie DC, dopasowane napięcie nominalne, zagregowane przez zakładowy EMS.

P: Jaki jest standardowy prąd?

Odp.: 150A na klaster przy szybkości 0,5CP; PCS określa moc, klaster definiuje energię.

P: Jaka jest wydajność w obie strony?

Odp.: Maksymalnie 88% przy 0,5°C podczas jednego ładowania i jednego rozładowania, łącznie z urządzeniami pomocniczymi.

P: Jak długo będą działać ogniwa?

Odp.: Ponad 8000 cykli w temperaturze 0,5°C i 25°C przy retencji co najmniej 80%; wyższe temperatury otoczenia skracają go.

P: Czy to działa z EMS innej firmy?

Odp.: Tak – mapa rejestrów jest częścią pakietu dokumentacji, więc inżynier może dokonać integracji bez wzywania fabryki.

P: Jaki jest czas realizacji?

Odp.: 25–35 dni roboczych w przypadku klastrów standardowych plus około tygodnia na rezerwację towarów niebezpiecznych w miejscu pochodzenia.
