Przenośna ładowarka prądu przemiennego o mocy 3,5 kW do użytku domowego

Odporność na warunki atmosferyczne, która wytrzymuje wąż

Najszybszym sposobem sprawdzenia szczelności ładowarki na zewnątrz jest odczytanie jej drugiej cyfry. IP54 oznacza plusk; IP65 oznacza wąż. Drugi rodzaj to jednostka naścienna.

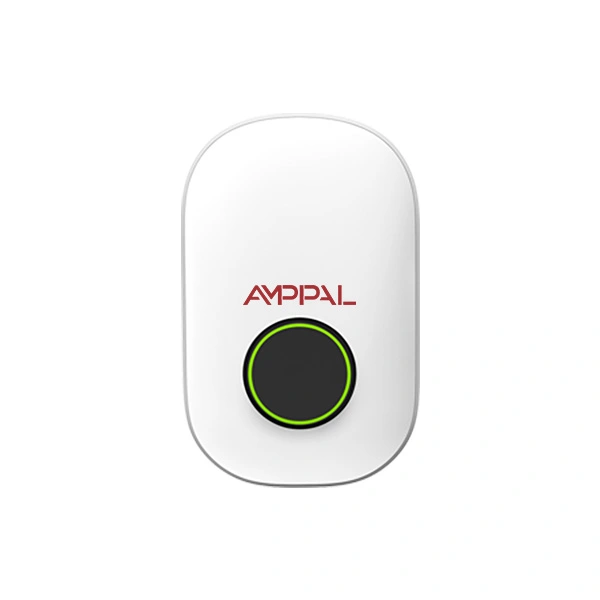

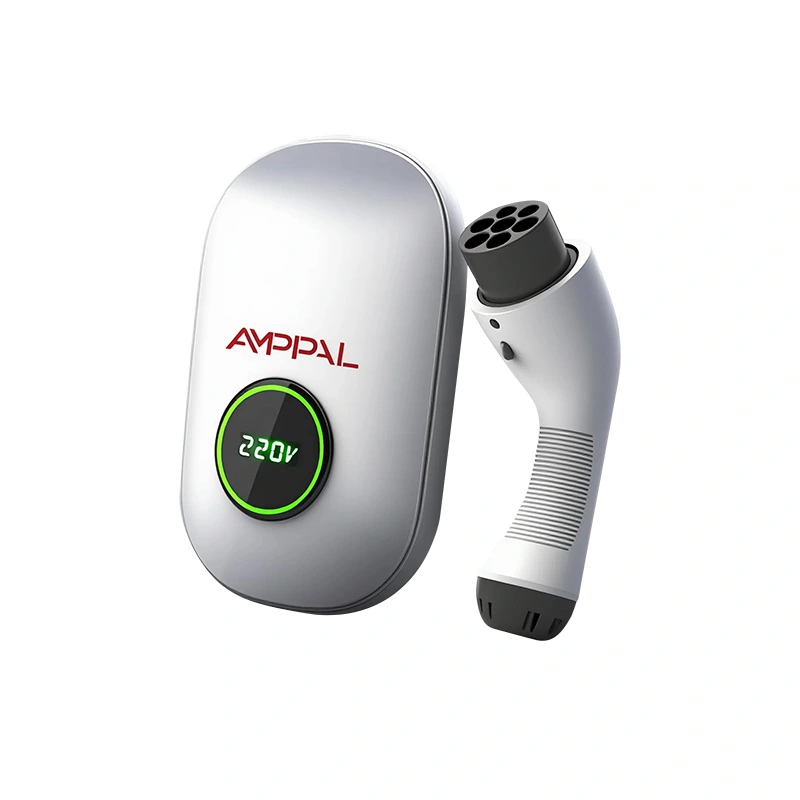

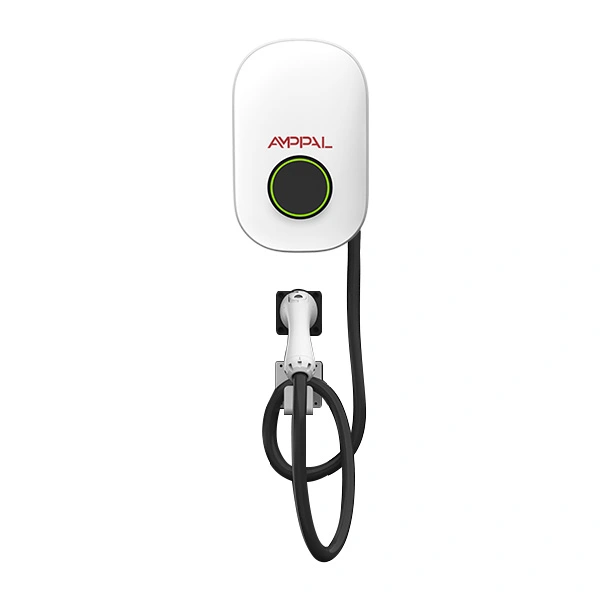

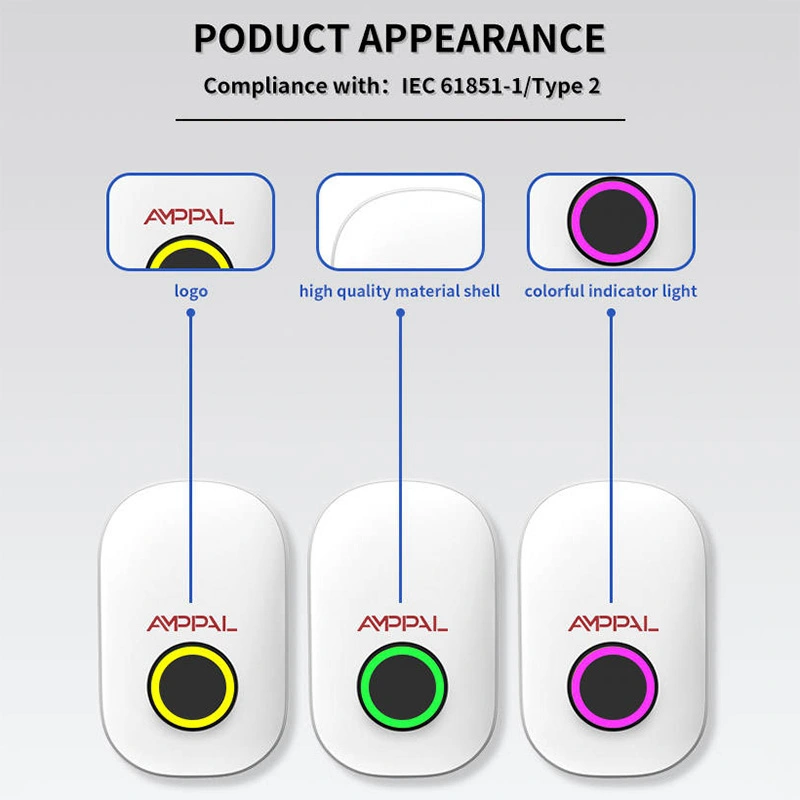

Przenośna ładowarka AC EV o mocy 3,5 kW do użytku domowego (AF-AC-3.5-B-A-O-1/2-SF) to puszka ścienna w obudowie z tworzywa sztucznego o wymiarach 304 x 191 x 95 mm z jednym gniazdem typu 2, znamionowym 16 A przy jednofazowym napięciu 220 V AC. Łączy się przez Bluetooth, Wi-Fi i aplikację AMPPAL i ma stopień ochrony IP65 przy zakresie roboczym od -30°C do +50°C.

Zbudowaliśmy go z myślą o miejscach, których normalna ładowarka nie przetrwa: słonym powietrzu, burzach piaskowych, deszczach monsunowych i myjce ciśnieniowej ekipy sprzątającej. Mgła solna, pył krzemionkowy i myjki ciśnieniowe to trzej zabójcy; ta obudowa jest zbudowana wokół wszystkich trzech.

Nie ma ekranu dotykowego, który można wytrzeć, ani klawiatury, która mogłaby korodować; interfejsem jest Twój telefon. Usunięcie tych części jest celowe: mniej otworów w obudowie, mniej elementów narażonych na działanie słonego powietrza.

Pięć sposobów IP65 zmienia ładowanie na zewnątrz

Pyłoszczelność różni się od pyłoszczelności: wartość 6 oznacza, że ​​żadne cząstki nie przedostają się do środka, nawet w kamieniołomach lub na pustynnych placach budowy.

Strumienie wody są dozwolone: ​​podczas czyszczenia można spryskać urządzenie wodą, co właśnie powoduje śmierć większości ładowarek zewnętrznych.

Uszczelniona obudowa chroni przed klimatami podatnymi na kondensację; uszczelka jest równomiernie dociskana przez układ śrub przedniej pokrywy.

Zakres od -30°C do +50°C obejmuje nordyckie zimy i lata w Zatoce Perskiej bez grzejnika i wentylatora.

Obudowa z tworzywa sztucznego oznacza brak śladów rdzy: brak gołych metalowych krawędzi, brak korodujących sworzni zawiasów i korpus wystarczająco lekki, aby instalacja mogła być wykonana przez jedną osobę.

O jedną rzecz do awarii mniej: brak czytnika kart i klawiatury oznacza mniej otworów w obudowie i mniej części narażonych na działanie słonego powietrza.

Dane techniczne

Środowiska, dla których stworzono to urządzenie

Nadbrzeżne domy i domki, w których mgła solna osiada na wszystkim w promieniu 500 metrów od wody.

Kabiny na placach budowy i szopy na narzędzia w zapylonych obszarach, gdzie drobny pył mógłby rozdrobnić się na mniejsze złącza.

Klimat monsunowy: uchwyt ścienny i gniazdko skierowane w dół odprowadzają wodę, zanim zdąży się zebrać.

Budynki gospodarcze i stajnie o dużej wilgotności i regularnym myciu.

Zimne regiony, w których zimy -30°C zabijają tańszą elektronikę; urządzenie jest przystosowane do pełnego zakresu.

Konfiguracje tymczasowe i do wynajęcia: lekkie, montowane na ścianie i łatwe do przenoszenia między lokalizacjami.

Ściany garaży i wiat, z których przez całą noc kapie wilgoć; uszczelniona płyta chroni przed wilgocią.

Wynajem nieruchomości wakacyjnych, w których gościom brakuje sprzętu; jednostka, która przetrwa upadek węża, przeżyje większość gości.

Co dzieje się w środku, gdy pada deszcz

Woda najpierw spotyka przednią pokrywę. Uszczelka IP65 znajduje się za pokrywą, a dławik kablowy uszczelnia miejsce wejścia; nie ma szczeliny wentylacyjnej, która mogłaby wykorzystać deszcz, ponieważ urządzenie jest chłodzone konwekcyjnie przez powierzchnię obudowy.

Gniazdo typu 2 ma własną pokrywę. Kiedy samochód jest podłączony do prądu, samo złącze jest odporne na warunki atmosferyczne; w stanie bezczynności pokrywa chroni styki przed deszczem i kurzem.

Co nie oznacza IP65: zanurzenie. Wartość ta obejmuje strumienie i deszcz, a nie kałuże, więc zamontuj urządzenie z gniazdem skierowanym w dół i trzymaj podstawę nad poziomem zalania. W miejscach, w których występuje boczny deszcz, zagłębione gniazdo i niskoprofilowa pokrywa zapewniają wodzie dłuższą drogę, zanim dotrze ona do styków.

Zachowanie w niskich temperaturach również zasługuje na uwagę: szczelna objętość niewiele oddycha, więc wilgoć jest blokowana na złączach, a nie odprowadzana przez otwory wentylacyjne. W przypadku ekstremalnych cykli mrożenia i rozmrażania nadal zalecamy montaż pod okapem, co nic nie kosztuje, a rozwiewa ostatnie wątpliwości.

Testowanie pod kątem stopnia ochrony IP65

Próbki partii poddawane są testowi strumienia wody IPX5 zgodnie z normą IEC 60529: dysza 6,3 mm przy przepływie 12,5 litrów na minutę, rozpylana pod każdym kątem przez trzy minuty.

Przebieg komory pyłowej sprawdza brak wnikania pyłu po ośmiu godzinach zgodnie z procedurą IP6X.

100% jednostek pomyślnie przeszło testy dielektryczne i ciągłości uziemienia.

Cykle termiczne od -30°C do +70°C zgodnie z IEC 60068 plus 96-godzinna mgła solna na próbkowanych jednostkach.

48-godzinne wypalanie przy pełnym obciążeniu przy zamkniętej obudowie i rejestrowaniu temperatury wewnętrznej.

Komponenty zgodne z RoHS/REACH zgodnie z normą ISO 9001:2015; CE zgodnie z dyrektywami niskonapięciowymi i EMC.

Numer seryjny każdego urządzenia jest powiązany z zapisami testów, dzięki czemu certyfikat partii można prześledzić wstecz do konkretnego dnia produkcji.

Jak wykonana jest obudowa: osiem kroków

Formowanie: obudowa jest formowana wtryskowo z rowkiem na uszczelkę i punktami mocowania zaprojektowanymi w narzędziu.

Osadzanie uszczelki: uszczelka IP65 jest zakładana i sprawdzana pod kątem ciągłego zgrubienia.

PCBA: płyta zasilająca, moduł Bluetooth/WiFi i liczniki są umieszczane na linii SMT.

Powłoka ochronna: płyta główna zostaje pokryta cienką warstwą zabezpieczającą przed ostatecznym montażem.

Zespół gniazda i dławika kablowego, dokręcony momentem zgodnym ze specyfikacją, która zapewnia działanie uszczelnienia.

Sprawdzanie ładowania oprogramowania sprzętowego i parowania aplikacji.

Pobieranie próbek IP: jednostki z każdej partii trafiają do platformy strumieniowej.

Hi-pot, wizualna kontrola jakości i pakowanie; Standardowe zamówienia wysyłane są w ciągu 15–20 dni roboczych.

Właściwe narzędzie, właściwe miejsce: wybór 3,5 kW

3,5 kW to powolne, stałe ładowanie: około 15–17 km zasięgu na godzinę w przypadku typowego pojazdu elektrycznego i pełne doładowanie w ciągu nocy w przypadku większości osób dojeżdżających do pracy. Wybierz go, gdy parkujesz godzinami, a obwód jest zwykłym obwodem gniazdowym 16A.

Nie wybieraj go, gdy potrzebujesz zmiany. Flota taksówek, która jeździ co dwie godziny, potrzebuje 7 lub 11 kW, a zajezdnia z obsługą trójfazową nie powinna używać skrzynek o mocy 3,5 kW. Jest to narzędzie do użytku domowego i komercyjnego, a nie maszyna przepustowa.

Gdzie naprawdę wygrywa: decyduje ekspozycja na zewnątrz, a nie moc. Jeśli lokalizacja jest nadmorska, zakurzona lub mroźna, obudowa IP65 sprawdza się nawet przy skromnej wydajności.

W porównaniu z jednostką jednofazową o mocy 7 kW? Model 3,5 kW pobiera 16 A, a model 7 kW pobiera 32 A; wiele starszych domów i domków ma obwód 16 A, ale nie 32 A. Gdy wybór dyktuje okablowanie, model 3,5 kW pozwala całkowicie uniknąć konieczności zmiany okablowania.

Dlaczego kupujący wolą jednostki zewnętrzne AMPPAL

Testowano IP65, ale nie zakładano: wyniki testu strumienia wody i komory pyłowej są dostępne dla każdej partii.

Lokalne sterowanie przez Bluetooth i Wi-Fi za pomocą aplikacji AMPPAL; do rozpoczęcia sesji nie jest potrzebne konto w chmurze.

Kompaktowa obudowa o wymiarach 304 x 191 x 95 mm i możliwość montażu na ścianie przez jedną osobę.

Certyfikat CE, 2-letnia standardowa gwarancja, czas realizacji 15-20 dni roboczych, MOQ 1 szt.

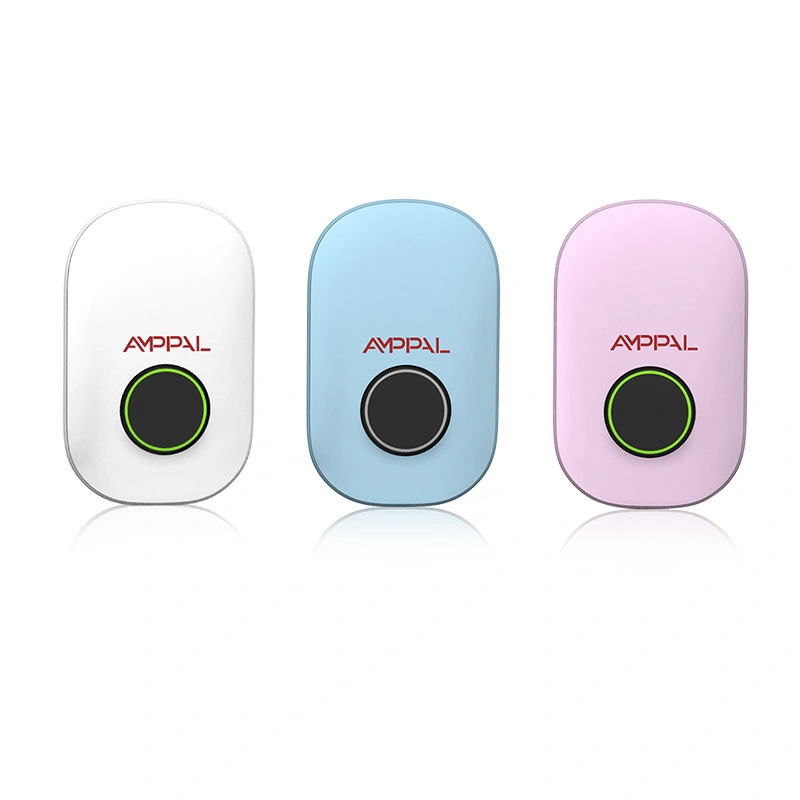

OEM/ODM: logo, kolor obudowy i branding aplikacji dostosowane; eksport do ponad 40 krajów od 2014 roku.

Części zamienne dostępne w magazynie: uszczelka, pokrywa gniazda i zespoły kabli to jedyne materiały eksploatacyjne, więc dystrybutor może pomieścić jeden mały zestaw i pokryć całą zainstalowaną podstawę.

Szczegóły pakowania i dostawy

Każde urządzenie jest dostarczane w gotowym do sprzedaży kartonie o wymiarach około 380 x 280 x 170 mm, zabezpieczonym pianką, ze wspornikiem ściennym, śrubami i instrukcją; waga brutto to około 3kg.

Czterdzieści sztuk na palecie w dwóch warstwach; 20-stopowy kontener mieści około 1500 jednostek, a 40HQ około 3300, więc zarówno małe, jak i duże zamówienia są dostarczane ekonomicznie. Dystrybutorzy często łączą ten model z wersjami 7kW i 11kW w jednym kontenerze.

Oferty są dostępne w formacie FOB Ningbo lub Szanghaj, EXW; Do każdej przesyłki dołączana jest faktura handlowa, lista przewozowa, list przewozowy, świadectwo pochodzenia i deklaracja CE.

Polityka wsparcia i napraw

2-letnia standardowa gwarancja od wysyłki, obejmująca wady produkcyjne, w tym uszczelnioną elektronikę.

Całodobowa pomoc techniczna z diagnostyką wideo.

Części zamienne: zestawy uszczelek, pokrywy gniazd i zespoły kabli za pośrednictwem DHL/FedEx w ciągu 2 dni roboczych.

RMA na podstawie zdjęć i numeru seryjnego: wymiana lub naprawa jest potwierdzana przed zwróceniem czegokolwiek.

Uszczelka jest elementem ulegającym zużyciu: należy ją wymienić w przypadku kiedykolwiek demontażu urządzenia, a do każdego zlecenia naprawy dołączamy nową uszczelkę gratis.

W większości przypadków możliwa jest naprawa w terenie: przednią pokrywę i uszczelkę można zdjąć przy użyciu standardowych narzędzi, więc uszkodzona pokrywa nie oznacza zupełnie nowego urządzenia.

Uwagi dotyczące obsługi i czyszczenia

Źle: mycie gniazda pod ciśnieniem przy otwartej pokrywie. Po prawej: zamknij pokrywę gniazda i zakryj podłączone złącze przed podłączeniem węża.

Źle: montaż urządzenia na płasko, tak aby woda gromadziła się na górnej krawędzi. Po prawej: użyj pochylenia wspornika, aby twarz odpuściła wodę.

Źle: wiercenie wejścia kabla polowego przez obudowę. Po prawej: użyj fabrycznego dławika; wywiercony w terenie otwór to miejsce, do którego przedostaje się woda.

Źle: pozostawienie urządzenia na poziomie podłogi w obszarze zagrożonym powodzią. Po prawej: montaż powyżej znanej linii zalewowej; IP65 jest odporny na strumienie wody, ale nie na nurkowanie.

Źle: ignorowanie uszczelki po latach ekspozycji na promieniowanie UV. Po prawej: co roku sprawdzaj uszczelkę i wymień ją, jeśli jest pęknięta; zestaw kosztuje mniej niż diagnoza.

Historie kupujących z trudnych klimatów

Właściciel domku na norweskim wybrzeżu zamontował taki domek obok hangaru dla łodzi, 200 metrów od morza. Po dwóch zimach w mgle solnej jedynym problemem była sztywna pokrywa gniazda, którą poluzował za pomocą sprayu silikonowego; elektronika nigdy się nie zawiodła.

Kenijski wykonawca robót budowlanych utrzymuje cztery jednostki w domkach na zakurzonym terenie górskim. Skarga kierownika budowy jest odmienna od większości: urządzenia są tak uszczelnione, że kurz również nie może się wydostać, a w słoneczne dni za ramką ekranu gromadzi się cienka warstwa.

Chilijski obóz górniczy zamówił partię kwater dla personelu na wysokościach. Majster elektryk docenił temperaturę -30°C po nocy w -18°C; już wcześniej obserwował awarie tańszych ładowarek poniżej -10°C.

Wspólny wątek tych raportów: nikt nie dzwoni w sprawie szkód spowodowanych przez wodę. Zarzuty dotyczą kosmetyków, sztywnej pokrywy lub wyblakłej ramki, czyli dokładnie tyle, ile powinna kosztować właścicielkę konstrukcja odporna na warunki atmosferyczne.

Pytania dotyczące ładowania odpornego na warunki atmosferyczne

P: Czy naprawdę mogę spryskać urządzenie wodą bezpośrednio?

Odp.: Tak, IP65 chroni przed strumieniami niskociśnieniowymi z dowolnego kierunku; podczas podłączania węża trzymaj pokrywę gniazda zamkniętą.

P: Jaka jest różnica między IP54 a IP65?

Odp.: Druga cyfra: 4 jest odporna na rozpryski, 5 jest odporna na strumienie; pierwsza cyfra 6 dodaje pyłoszczelności.

P: Czy urządzenie będzie ładowało się poniżej zera?

Odp.: jego wartość znamionowa wynosi -30°C; Zarządzanie akumulatorem samochodu decyduje o tym, ile energii może on przyjąć, gdy jest zimny.

P: Czy plastikowa obudowa żółknie na słońcu?

Odp.: Obudowa jest odporna na promieniowanie UV, ale po kilku latach na zewnątrz należy spodziewać się niewielkiego blaknięcia powierzchni.

P: Co aplikacja robi bez konta w chmurze?

Odp.: parowanie Bluetooth, uruchamianie/zatrzymywanie i wyświetlanie mocy na żywo działają lokalnie; Wi-Fi zapewnia zdalny dostęp po skonfigurowaniu.

P: Które gniazdo i kabel są dołączone?

Odp.: Jedno gniazdo typu 2 ze stałym kablem; CCS i CHAdeMO nie są oferowane w modelach AC.

P: Czy można go zainstalować również w pomieszczeniach zamkniętych?

Odp.: tak, obudowa IP65 działa wszędzie; do użytku w pomieszczeniach po prostu pozostawia niewykorzystaną przestrzeń nad głową.

P: Jaki jest czas realizacji?

Odp.: 15-20 dni roboczych dla modeli standardowych, jednostka MOQ 1.
