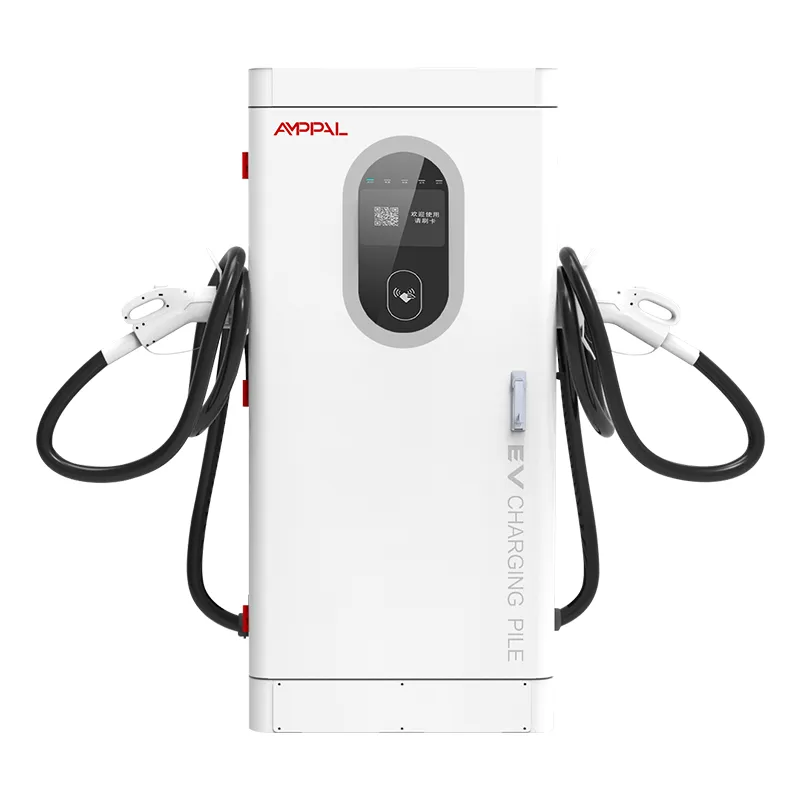

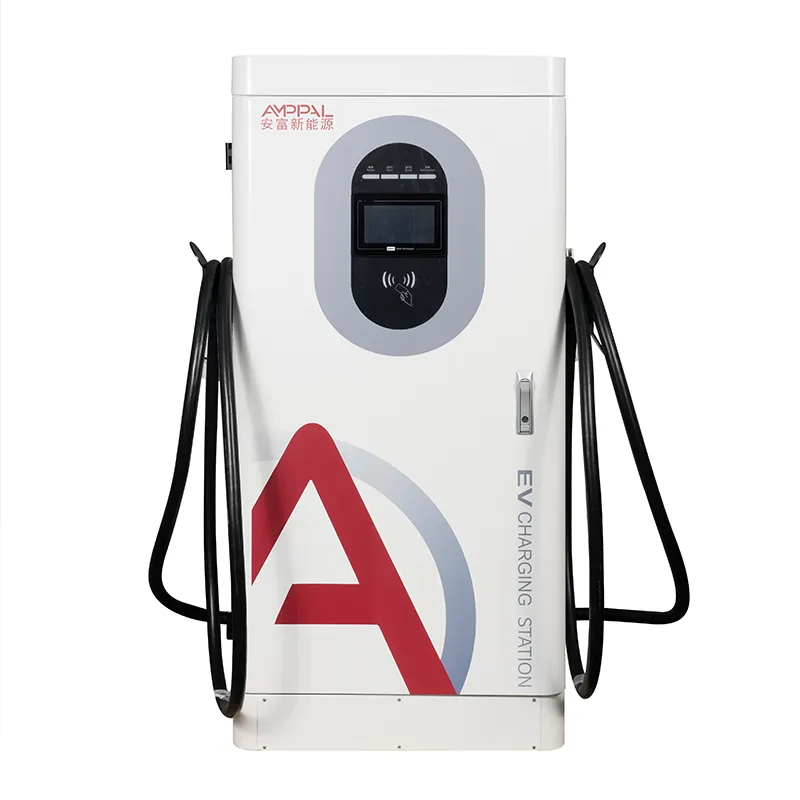

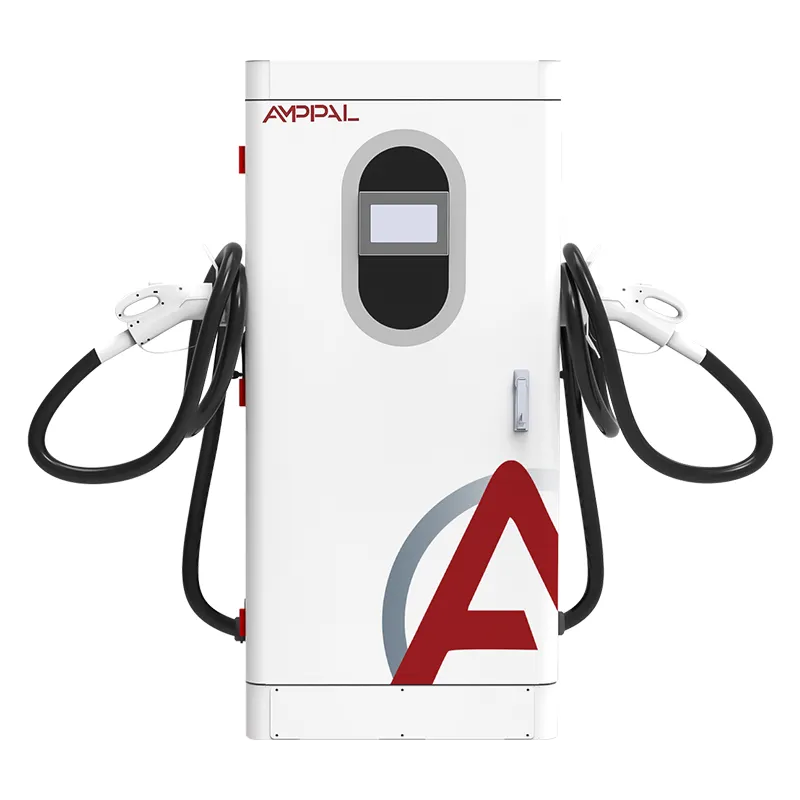

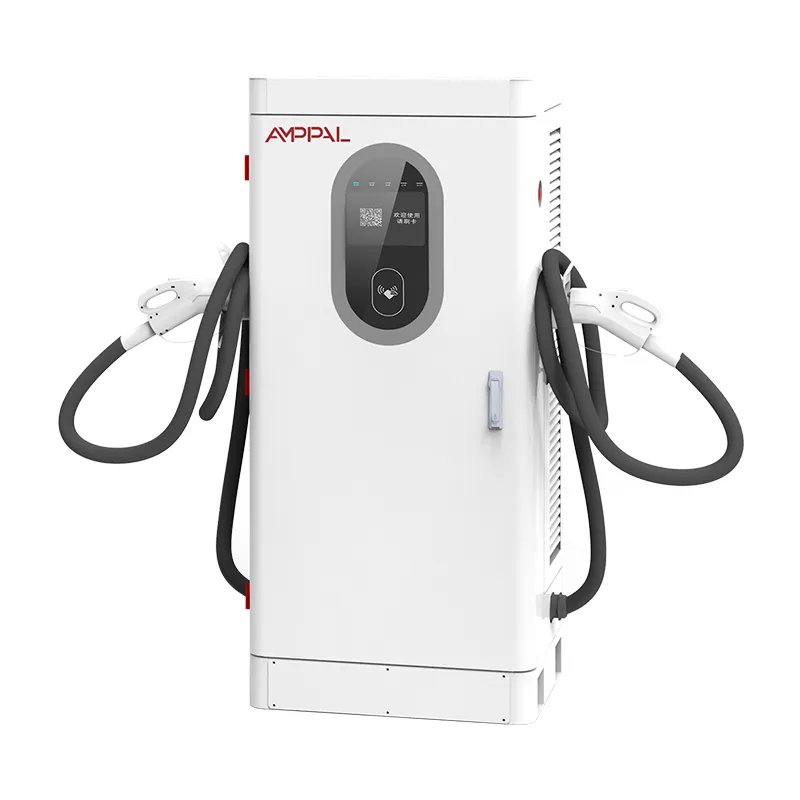

Komercyjna stacja szybkiego ładowania pojazdów elektrycznych o mocy 60 kW dla usług autostradowych

Co to jest ładowarka o mocy 60 kW i dlaczego płatność decyduje o ROI

Stacja ładująca zarabia pieniądze tylko wtedy, gdy sesja kończy się rozliczeniem płatności – i o tym nigdy nie wspomina większość arkuszy specyfikacji 60 kW. AMPPAL AF-DC-60-Y-B-O-4-H to stojąca na podłodze zintegrowana szybka ładowarka prądu stałego o wymiarach 1620 x 750 x 560 mm z czterema sposobami płatności przez kierowcę: terminalem do kart kredytowych/debetowych, skanowaniem QR, kartami RFID i funkcją Plug & Charge.

Pod warstwą płatności znajduje się stopień zasilania 200–1000 V prądu stałego o stałym napięciu od 300 do 1000 V, więc samochody o napięciu 400 V i 800 V ładują się prawie z pełną szybkością. Sesję obsługuje 7-calowy ekran dotykowy; OCPP 1.6j przez Ethernet, 4G lub Wi-Fi przenosi każdą transakcję do Twojego oprogramowania rozliczeniowego.

Dlaczego przy 60kW płatność ma tak duże znaczenie? Ponieważ stacje te znajdują się w sklepach ogólnospożywczych, hotelach i małych obiektach komercyjnych, gdzie kierowca nie jest zamkniętym użytkownikiem floty – jeśli turysta nie może zapłacić tą metodą ze swojego portfela, tracisz sesję i dochód.

Cztery sposoby płacenia przez kierowcę i dlaczego wygrywają witryny

Terminal kart: akceptuj standardowe terminale płatnicze używane w sieciach UE – zamień na model określony przez Twojego agenta rozliczeniowego, a wymagania dotyczące kart w Niemczech lub Francji będą spełnione.

QR na 7-calowym ekranie: kierowcy skanują za pomocą lokalnej aplikacji – portfeli w stylu Alipay w Zatoce Perskiej, aplikacji w stylu GCash w Azji Południowo-Wschodniej – a wybrana bramka załatwia resztę.

RFID: menedżer floty rozdaje kierowcom karty i otrzymuje jeden miesięczny rachunek, zamiast pojedynczo zwracać płatności za aplikacje.

Plug & Charge (ISO 15118): zgodne pojazdy elektryczne uwierzytelniają się automatycznie po podłączeniu, bez dotykania ekranu – jest to metoda, na którą najbardziej naciskają sieci w Ameryce Północnej.

Rozliczenie OCPP 1.6j: Autoryzuj, StartTransaction, StopTransaction i MeterValues ​​przepływają do Twojego backendu CPO, dzięki czemu przychody są uzgadniane bez ręcznego eksportowania pliku CSV.

Wydajność szczytowa na poziomie 95% i obudowa IP54 sprawiają, że maszyna zarabia: mniej strat ciepła, mniej wnikania kurzu, mniej wyjazdów serwisowych.

Specyfikacje techniczne

Gdzie rynki Card-First i QR-First wdrażają tę jednostkę

Stacje paliw i sklepy ogólnospożywcze w Niemczech, Francji i Chorwacji, gdzie regulatorzy oczekują działającego czytnika kart obok wtyczki.

Centra handlowe i parkingi hotelowe w Zjednoczonych Emiratach Arabskich i Arabii Saudyjskiej, gdzie dominują zwyczaje związane z płatnościami QR, a szafka 1620 mm mieści się pod standardowym baldachimem.

Parking w kurortach w Tajlandii, Wietnamie i Indonezji, obsługujący turystów, którzy podczas każdej podróży mają przy sobie inną aplikację.

Magazyny floty lekkiej – samochody dostawcze i taksówki – w których menedżerowie wydają karty RFID zamiast gonić za roszczeniami kierowców.

Tereny miejskie i dachy supermarketów, gdzie jedna maszyna musi zaspokoić potrzeby przyszłych samochodów typu Plug & Charge bez konieczności wymiany sprzętu.

Przepływ płatności do backendu, krok po kroku

Przebieg sesji: sterownik podłącza się, uwierzytelnia za pomocą karty RFID, skanuje aplikację, podsłuchuje kartę lub uzgadnianie typu Plug & Charge, a następnie ładowarka uruchamia wywołanie autoryzacji OCPP w stosunku do Twojego zaplecza. Jeśli odpowiedź brzmi „tak”, moc wzrasta do żądanego napięcia pojazdu w przedziale stałego zasilania 300–1000 V, a wartości licznika są przesyłane do momentu zamknięcia rekordu przez funkcję StopTransaction.

Rozliczenia pozostają czyste, ponieważ ładowarka nigdy nie wycenia sama – robi to Twój backend. Ustawiasz taryfy na złącze, okno czasowe lub grupę użytkowników, a urządzenie po prostu raportuje zmierzone kWh.

Nie masz własnego oprogramowania? Od razu łączy się z głównymi platformami OCPP, a nasi inżynierowie przeprowadzają Twój zespół IT przez teren podczas uruchamiania.

Certyfikaty w aktach i to, co testujemy w każdej partii

Certyfikaty: CE, CB, TUV, UL i CCC - kopie dowiązane do tego modelu na życzenie.

Przed wysyłką każde urządzenie działa przez 48 godzin przy pełnym obciążeniu, z zarejestrowaną temperaturą modułów i złączy.

Próbki obudów znajdują się w 96-godzinnej komorze mgły solnej i przechodzą kontrolę IP54; pasmo robocze wynosi od -25°C do +50°C.

Zgodność z normami EN IEC 61851-1:2019 i EN IEC 61851-23:2014 obejmuje 13 funkcji bezpieczeństwa.

Pomiar jest sprawdzany poprzez kalibrację na losowej próbce w każdej partii, dzięki czemu naliczana kWh odpowiada zmierzonej kWh.

Wewnątrz konstrukcji: 8 kroków od cewki do skrzynki

Krok 1: Wykrawanie, gięcie i cięcie laserowe CNC stalowej obudowy o grubości 1,5 mm na liniach współdzielonych z robotami FANUC.

Krok 2: Malowanie proszkowe i utwardzanie; z tej samej partii pobiera się próbkę mgły solnej w celu weryfikacji.

Krok 3: Stopień wejściowy AC i moduły zasilania DC zbudowane na oddzielnych liniach – te dwa elementy nigdy się nie mieszają.

Krok 4: Kontrola przychodząca modułów SiC, złączy i obudowy czytnika kart.

Krok 5: Okablowanie z zaciskami sterowanymi momentem obrotowym, następnie wizualne sprawdzenie kontroli jakości każdego złącza.

Krok 6: 48-godzinne wygrzewanie przy temperaturze otoczenia 40°C, rejestrowanie wydajności i stabilności komunikacji.

Krok 7: Flashowanie oprogramowania sprzętowego, test OCPP 1.6j na naszym serwerze i testy funkcjonalne na wszystkich czterech ścieżkach płatności.

Krok 8: Pakowanie, paletyzacja i fotorelacja przed wysyłką.

Przewodnik po rozmiarach: kiedy ta szafa o mocy 60 kW zarabia na siebie

Wybierz AF-DC-60-Y-B-O-4-H, jeśli w Twojej lokalizacji spodziewane są głównie pasażerskie pojazdy elektryczne o napięciu 400 V, dopuszczalne są sesje trwające 30–60 minut, a głównym problemem jest zbieranie pieniędzy od kierowców. Witryny handlu detalicznego, hotelarstwa i małych obiektów komercyjnych pasują do tego profilu, a cztery metody płatności eliminują najczęstszą przyczynę zrywania sesji.

Ten produkt nie jest dla Ciebie, jeśli w Twojej lokalizacji działają taksówki zasilane napięciem 800 V, które muszą zawrócić w czasie krótszym niż 20 minut – jednostka o mocy 120 kW lub 160 kW zarabia tam więcej na zatokę. Jest to również zły wybór w przypadku sieci składającej się wyłącznie z aplikacji, która nigdy nie będzie korzystać z gniazda terminala.

Nadal decydujesz? Podaj nam kraj, asortyment pojazdów i swojego agenta rozliczeniowego, a my zalecimy konfigurację – w tym, czy wysłać czytnik kart z preinstalowanym systemem, czy pozostawić miejsce dla terminala.

Dlaczego operatorzy zamawiają u nas, a nie u sprzedawcy

Negocjujesz z producentem w Yueqing, a nie z pośrednikiem powołującym się na cudzy cennik.

OEM/ODM: Twoje logo, Twój kolor, wstępnie skonfigurowana aplikacja płatnicza – sprzęt, oprogramowanie i branding z jednego zakładu.

Jednostki standardowe wysyłane są w ciągu 15–20 dni roboczych; Partie OEM dodają 7-10 dni na grafikę i testowanie.

Zamówienia próbne od 1 jednostki na nowe rynki; ceny na poziomie kontenera, gdy model się sprawdzi.

Części zamienne są dostarczane przez firmę DHL/FedEx w ramach 2-letniej gwarancji, a zdalna diagnostyka odbywa się za pośrednictwem tego samego łącza OCPP, z którego korzystasz w ramach rozliczeń.

Pakowanie, ładowanie i związana z tym papierkowa robota

Każda ładowarka jest transportowana w obudowie ze sklejki z piankowymi podkładkami wokół ekranu i obszaru czytnika kart. Waga szafki wynosi około 300 kg; skrzynia dodaje 60-80 kg, a 40HQ zajmuje 10-14 skrzynek, w zależności od układu.

Domyślnie wysyłamy FOB Ningbo lub Szanghaj; Można zorganizować CIF, CFR i DDP. Schemat palety przed pakowaniem trafia do spedytora.

W skrzyni znajduje się faktura handlowa, lista przewozowa, świadectwo pochodzenia, kopie CE/TUV oraz instrukcja integracji OCPP.

Gwarancja, części zamienne i drobny druk, które powinieneś przeczytać

Dwa lata na oddziale. Należy pamiętać, że terminal płatniczy również jest objęty gwarancją – czytniki kart to część, którą integratorzy najczęściej zakładają jako wykluczoną.

Części zamienne wysyłane są przez DHL lub FedEx w ciągu dwóch dni od potwierdzonej reklamacji; W Europie zazwyczaj są one dostarczane w ciągu 3–5 dni roboczych.

Aktualizacja oprogramowania sprzętowego i parametrów OCPP odbywa się zdalnie poprzez łącze sieciowe; większość poprawek nie wymaga wizyty w serwisie.

Uruchomienie wideo dla pierwszych instalacji: okablowanie, uziemienie i parowanie zaplecza sprawdzone na żywo z technikiem.

Konserwacja roczna: czyść filtry powietrza dwa razy w roku, dokręcaj zaciski wejściowe AC raz w roku, dbaj o to, aby obszar QR był wolny od naklejek.

Notatki terenowe: Źle kontra dobrze przy maszynie

Źle: Montaż szafki tak, aby terminal karty był skierowany w stronę bezpośredniego popołudniowego słońca, a następnie zrzucanie winy na czytnik. Po prawej: umieść go pod baldachimem; ekran i terminal pozostają czytelne i chłodne.

Źle: dzielenie transformatora na miejscu ze spawarkami i sprężarkami. Po prawej: daj ładowarce własny wyłącznik i utrzymuj wejście w zakresie AC380V +-15%, co toleruje konstrukcja szerokozakresowa.

Źle: pozostawienie naklejki na kodzie QR. Po prawej: co tydzień sprawdzaj obszar skanowania – martwy QR zabija więcej sesji niż uszkodzony kabel.

Źle: wyciągnięcie wtyczki sieciowej z powodu niepowodzenia aktualizacji oprogramowania sprzętowego. Po prawej: najpierw zadzwoń do nas; większość problemów z aktualizacją cofa się w ciągu kilku minut za pośrednictwem łącza OCPP.

Źle: zakładając, że funkcja Plug & Charge działa na każdym samochodzie elektrycznym. Po prawej: potrzebuje pojazdu obsługującego normę ISO 15118 i włączonego backendu; RFID i karta pozostają uniwersalnym rozwiązaniem zastępczym.

Trzej kupujący, trzy rynki, prawdziwe opinie

W marcu 2025 r. sprzedawca detaliczny paliw w Chorwacji wymienił trzy ładowarki obsługujące tylko aplikację na jednostki AF-DC-60-Y-B-O-4-H na dwóch stacjach autostrady. Płatności kartami wzrosły z zera do 40% sesji w ciągu miesiąca, a księgowy pobiera raporty rozliczeniowe z backendu zamiast pasować do arkuszy kalkulacyjnych. Ich skarga: 7-calowy ekran latem szybko zbiera odciski palców.

Grupa hotelowa z Dubaju zainstalowała osiem lokali w dwóch obiektach, opierając się głównie na płatności QR. Recepcja uznała, że ​​karty RFID są przydatne w pojazdach personelu. Osoba nadzorująca konserwację zauważa, że ​​zmianę położenia szafy jest trudne – zaplanuj lokalizację przed wylaniem betonu.

Spółdzielnia taksówkarska w Malezji obsługuje w swojej zajezdni sześć jednostek wyposażonych w karty flotowe RFID. Średnia sesja w taksówkach 400 V trwa 42 minuty, a uzgadnianie przychodów przeszło z tygodniowego na rzeczywiste. Problem: kierowcy stwierdzili, że sygnał dźwiękowy zakończenia sesji w nocy jest zbyt głośny, dlatego operator wyciszył go z poziomu zaplecza.

Często zadawane pytania

P: Czy ta ładowarka obsługuje płatności kartą w każdym kraju europejskim?

Odpowiedź: Gabinet akceptuje standardowe terminale płatnicze używane w sieciach UE; zgodność z lokalnymi przepisami (np. niemieckim prawem kalibracyjnym) zależy od terminala i agenta rozliczeniowego, z którym się łączysz. Pomożemy Ci wybrać odpowiedni model.

P: Czy funkcja Plug & Charge działa od razu po wyjęciu z pudełka?

Odp.: Sprzęt obsługuje normę ISO 15118, ale funkcja Plug & Charge wymaga również włączonego certyfikatu umowy na Twoim serwerze i kompatybilnego pojazdu. Przed wysyłką testujemy uścisk dłoni na naszej ładowarce laboratoryjnej.

P: Jak podłączyć to do mojej istniejącej platformy OCPP?

Odp.: Ustaw adres URL serwera i dane uwierzytelniające w ustawieniach ekranu 7" lub za pomocą naszego narzędzia internetowego; ładowarka obsługuje OCPP 1.6j przez Ethernet, 4G lub Wi-Fi. Większość platform rozpoznaje ją w ciągu kilku minut.

P: Czy kierowcy mogą płacić za pomocą lokalnych aplikacji QR, takich jak STC Pay lub GCash?

Odp.: Tak – płatności QR są przetwarzane przez Twoją bramkę płatniczą; ładowarka wyświetli kod QR wygenerowany przez dostawcę. Razem z Twoim zespołem konfigurujemy punkt końcowy bramy.

P: Co się stanie, jeśli sesja zakończy się niepowodzeniem na etapie płatności?

Odp.: Ładowarka rejestruje próbę uwierzytelnienia i kod błędu. Większość awarii to przeterminowana karta RFID lub źle sfotografowany kod QR - oba widoczne w dzienniku transakcji.

P: Czy 60 kW wystarczy w ruchliwej lokalizacji?

Odp.: Tak w przypadku witryn handlowych i hotelowych z sesjami trwającymi 30–60 minut. Jeśli spodziewasz się kolejek w godzinach szczytu powyżej 8-10 samochodów dziennie na zatokę, rozważ model o większej mocy lub drugą jednostkę.

P: Czy oferujecie ten model w niestandardowych kolorach lub logo?

Odp.: Tak, oznakowanie OEM jest standardem — kolor powłoki proszkowej, logo i nazwę aplikacji można dostosować; czas realizacji wydłuża się o około 7-10 dni roboczych.

P: Jakie jest minimalne zamówienie w przypadku cen fabrycznych?

Odp.: Zamówienia próbne zaczynają się od 1 jednostki po standardowej cenie; zamówienia w ilościach kontenerowych (ponad 10 sztuk) odblokowują ceny hurtowe. Zapytaj o aktualny cennik.
