Szybka ładowarka prądu stałego o mocy 480 kW o ultrawysokiej mocy do ładowania floty wysokim napięciem

Jaki wpływ na reputację stacji ma szafa o mocy 480 kW?

Nikt nie przechodzi obok szafy o mocy 480 kW i nie pyta, do czego służy. Pytanie brzmi, dlaczego na sąsiedniej stacji takiego nie ma. Firma AMPPAL zbudowała i obsługuje ponad 200 stacji ładowania, a jednostki o mocy 480 kW to te, które zakotwiczają flagowe lokalizacje – jest to widoczne stwierdzenie, że stacja to nie rząd skrzynek, ale punkt orientacyjny infrastruktury.

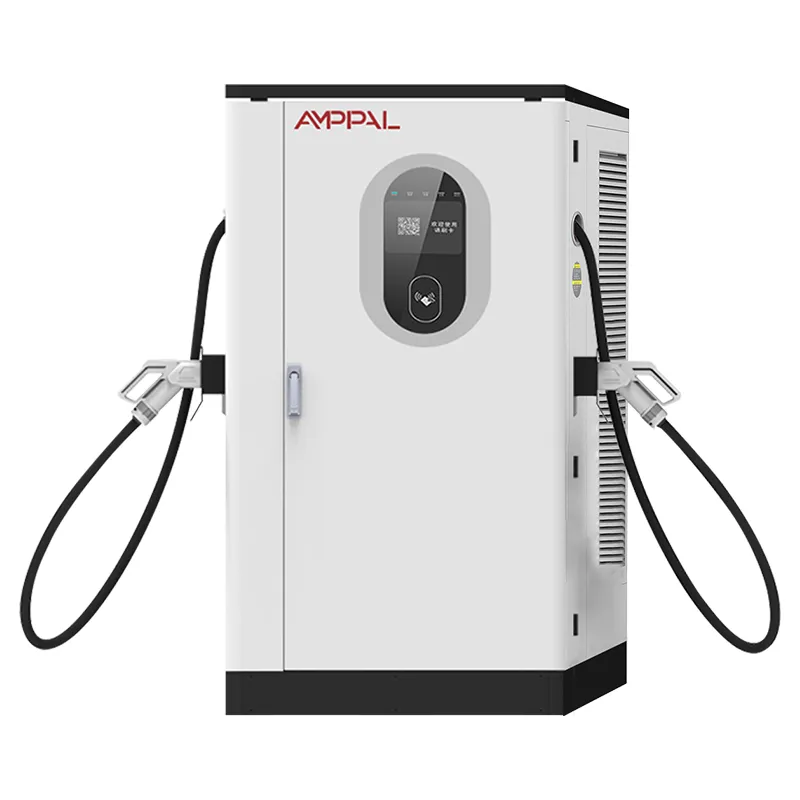

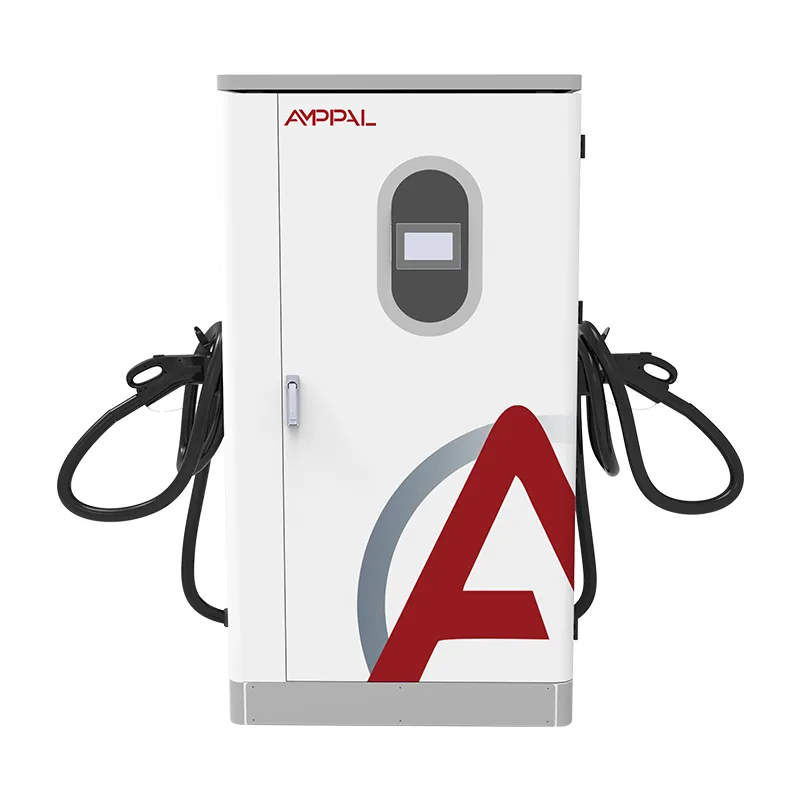

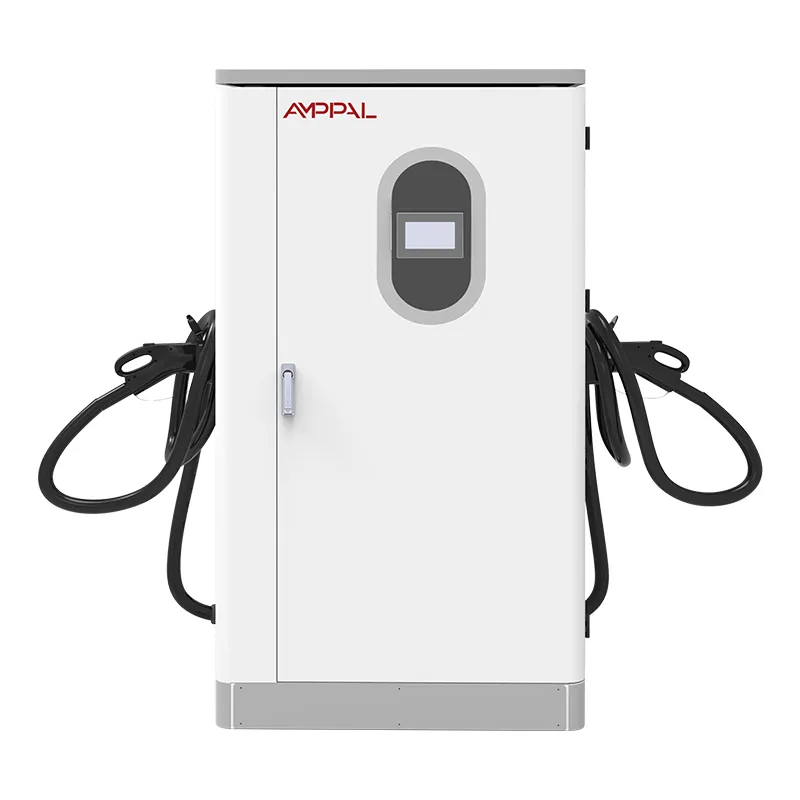

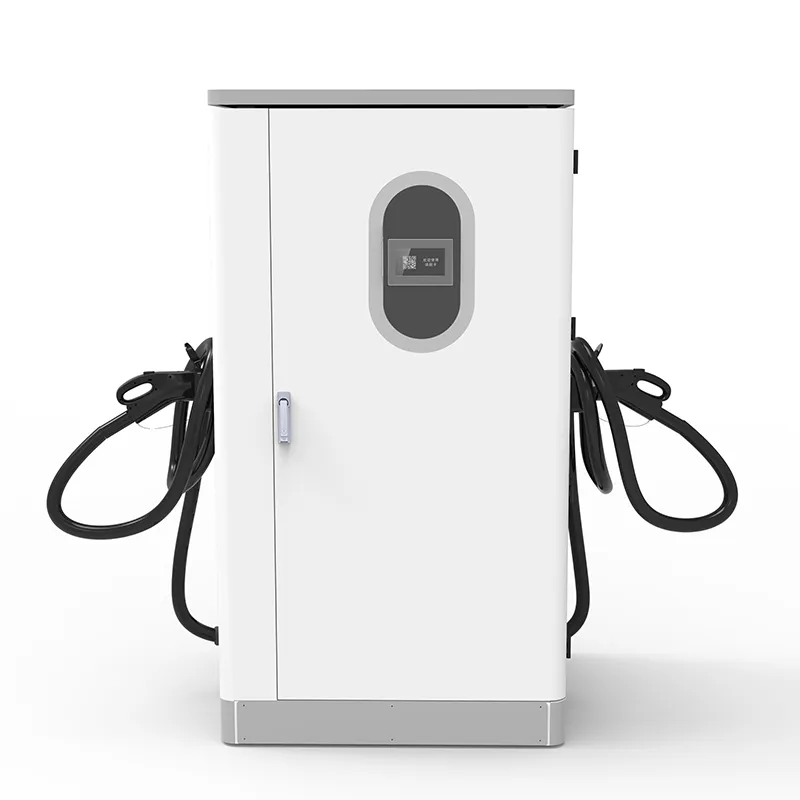

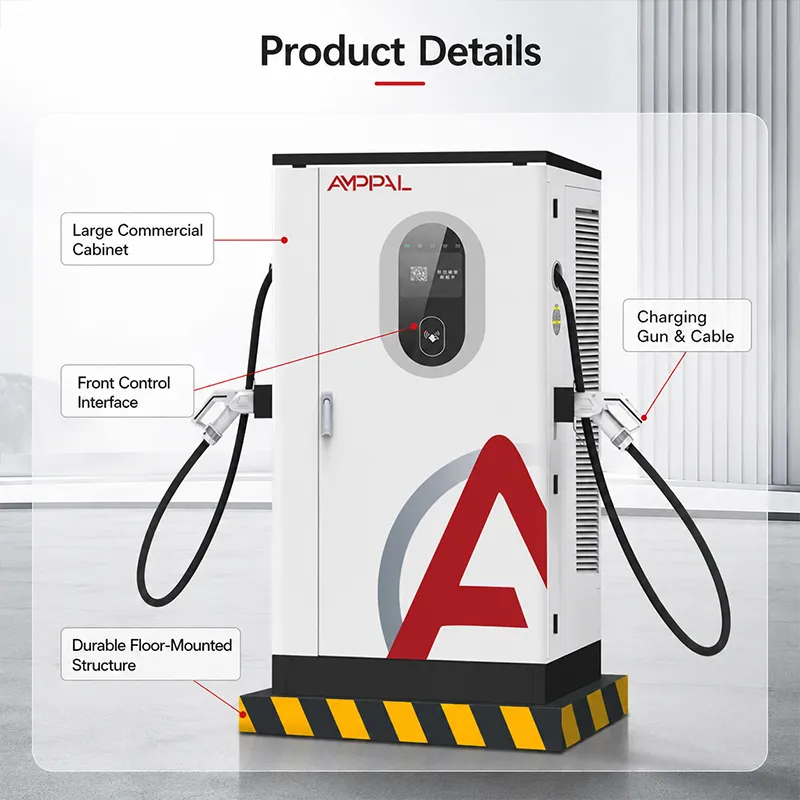

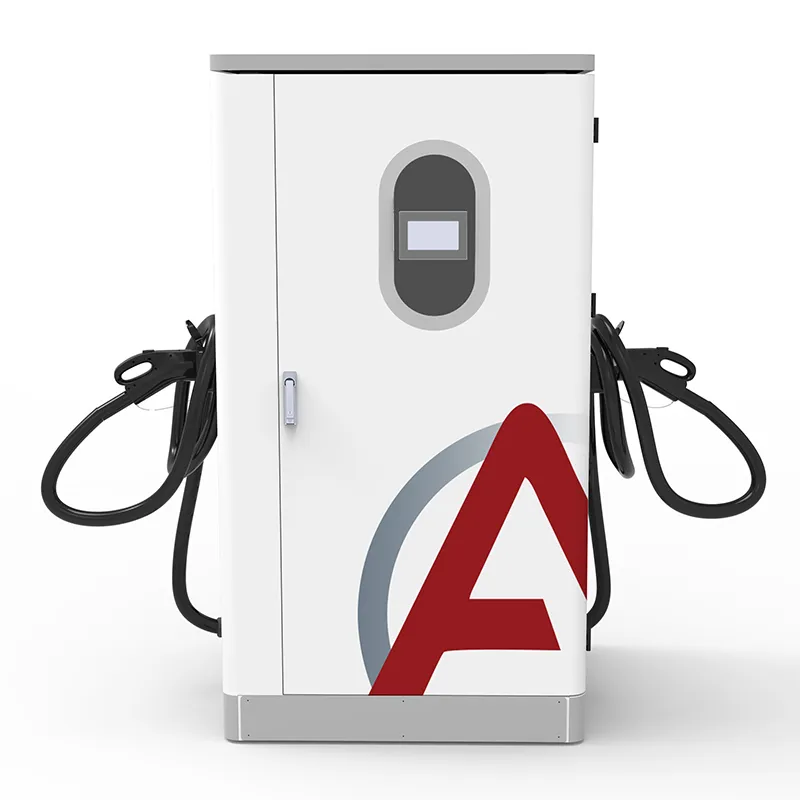

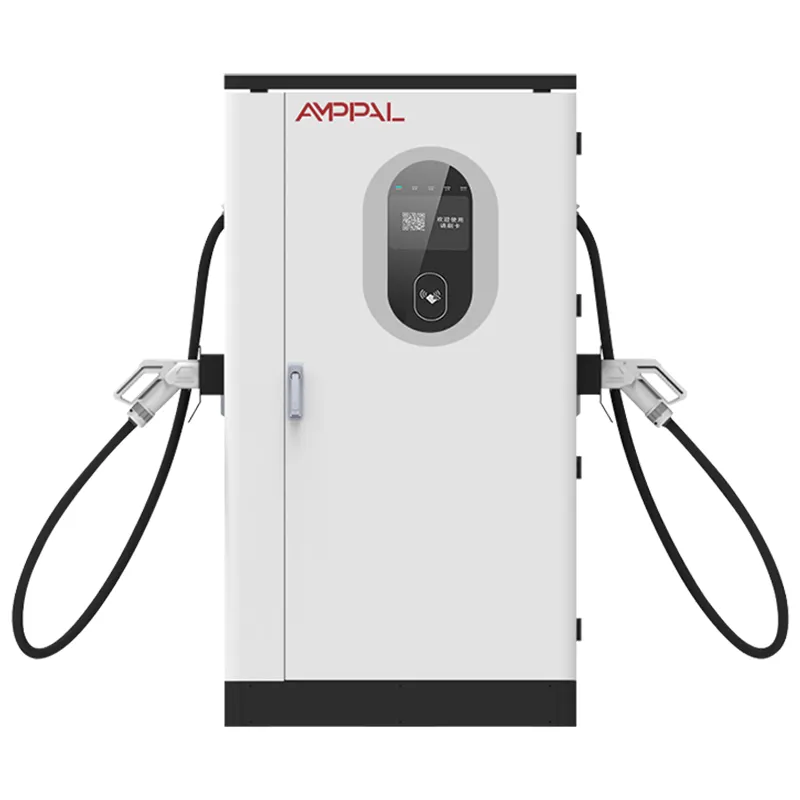

Ta szafka jest szczytem zintegrowanej linii AF-DC: jednostka podłogowa o wymiarach 1000 × 900 × 1850 mm, która pobiera prąd przemienny 380 V ± 15% przy 45–65 Hz i dostarcza prąd stały 200–1000 V przy natężeniu do 200 A przy szczytowej wydajności 95%. To na nią wskazujemy, gdy klient pyta, na czym działają nasze flagowe stacje.

Sześć powodów, dla których ta szafka nosi etykietę flagowca

Moc 480 kW na tabliczce znamionowej to liczba: pojazdy zasilane napięciem 800 V pobierają prąd z natężeniem, którego większość szaf konkurencji nie jest w stanie wytrzymać, a specyfikacja staje się atutem marketingowym przed pojawieniem się pierwszego samochodu.

Gotowy na falę 800 V: okno DC200-1000V obejmuje już generację samochodów osobowych 800 V na lata 2025-2026, więc szafa nie wymaga modernizacji sprzętu w średnim okresie użytkowania.

Szczytowa wydajność na poziomie 95% podczas pracy flagowej: stacja wytwarzająca 1500 kWh dziennie pozwala zaoszczędzić realne pieniądze w porównaniu z jednostkami generującymi 90% — około 75 kWh niewytworzonego ciepła odpadowego.

IP54 przy pracy od -25°C do +50°C: flagowe lokalizacje znajdują się na zewnątrz, na placach miejskich i placach autostrad, przy pogodzie, która cicho zabija mniejsze obudowy.

Pełny zestaw złączy — CCS1, CCS2, GB/T, CHAdeMO i NACS — dzięki czemu jedna flagowa szafa obsługuje mieszane floty międzynarodowe i ruch pojazdów elektrycznych na wynajem bez konieczności drugiego zakupu.

OCPP 1.6/2.0 ze zdalnym zarządzaniem: nasz własny zespół operacyjny stacji korzysta z tego samego pulpitu nawigacyjnego, co Ty, a 7-calowy interfejs HMI umożliwia lokalne przełączanie awaryjne w przypadku zerwania łącza.

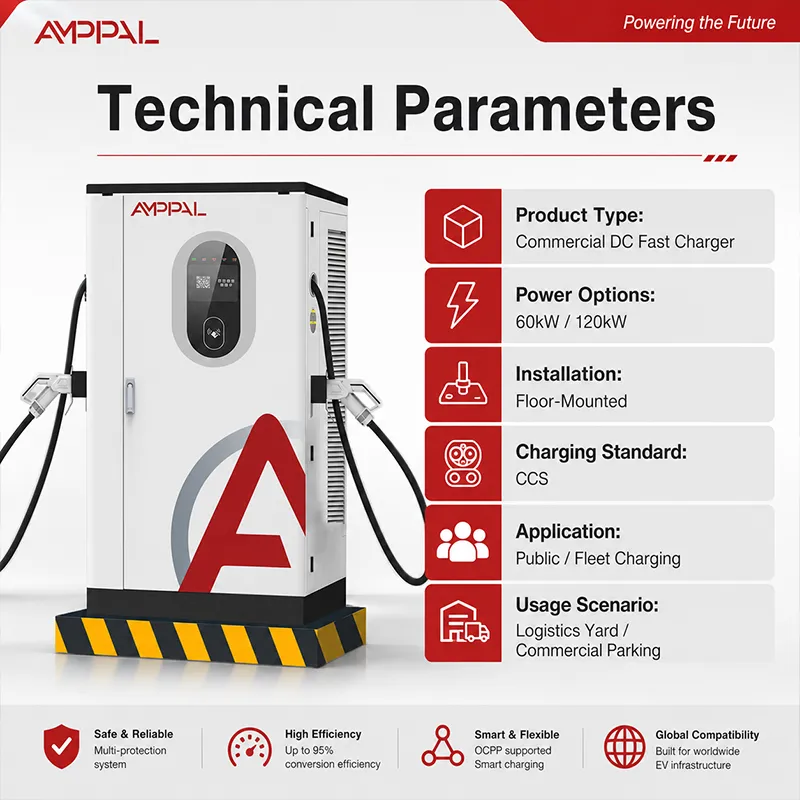

Dane techniczne

Gdzie Landmark Charger płaci za siebie

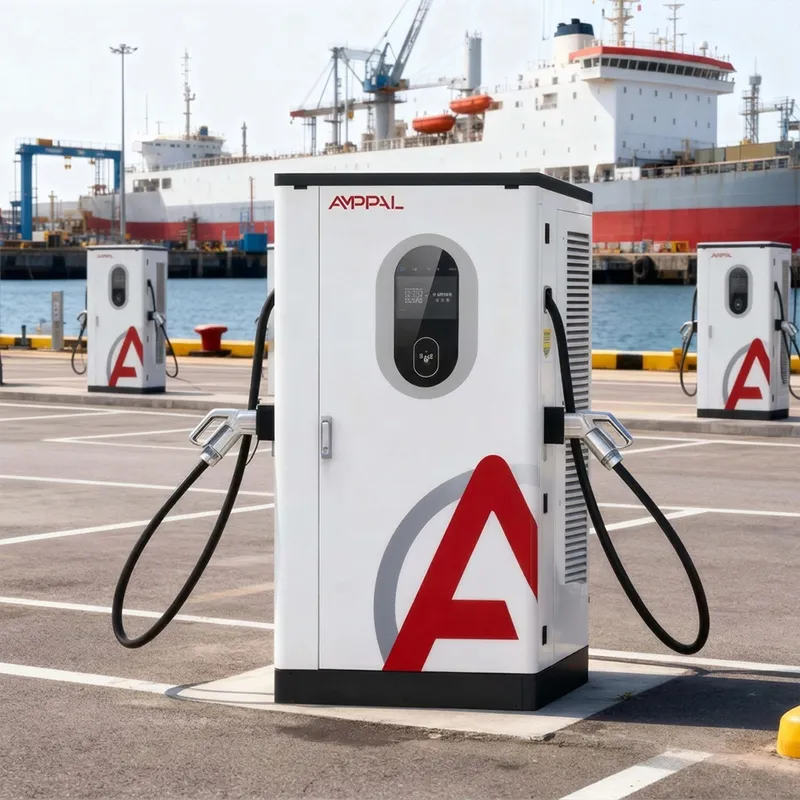

Flagowe place autostradowe: szafa o mocy 480 kW w pierwszym rzędzie stanowi różnicę między „przystankiem ładowania” a „przystankiem ładowania” w tym korytarzu.

Dziedzińce lotnisk i hoteli: goście premium i floty do wynajęcia oceniają obiekt na podstawie doświadczenia z ładowaniem, a krótkie sesje oznaczają wysokie obroty.

Węzły ładowania w centrach miast: grunt jest drogi, więc miarą jest moc na metr kwadratowy – jedna szafa 480 koncentruje moc wyjściową tam, gdzie jest mało miejsca.

Salony wystawowe i witryny partnerów OEM: wydarzenia związane z marką, floty z jazdami próbnymi i dni medialne wymagają ładowarki, która nigdy nie sprawi, że samochód będzie wyglądał na powolny.

Planowanie korytarzy dla operatorów sieci: flagowe szafy wyznaczają nową trasę i mierzą rzeczywiste zapotrzebowanie na napięcie 800 V, zanim sieć się zagęści.

Jak jedna szafka zaspokaja szczytowe zapotrzebowanie stacji

Rdzeń opiera się na tej samej architekturze, co inne nasze zintegrowane szafy, rozszerzonej: trójfazowe wejście prądu przemiennego, prostowane do szyny prądu stałego, a następnie regulowane wyjście prądu stałego o napięciu wymaganym przez BMS pojazdu. Rada kontrolna rozstrzyga sesje, dzięki czemu szczytowe zapotrzebowanie jest zarządzane, a nie zwalczane.

Historia na poziomie stacji to moment, w którym model 480 zyskuje miano flagowca. Ponieważ obsługuje protokół OCPP 1.6/2.0, sesje, czas bezczynności i podział mocy zasilają pulpit stacji w czasie rzeczywistym; operatorzy widzą zachowanie kolejek i dostosowują ceny lub przydział stanowisk jeszcze tego samego popołudnia.

Gotowość do zasilania napięciem 800 V to fakt na etapie zasilania, a nie slogan. Ta sama szyna prądu stałego, która na żądanie przewyższa samochód o napięciu 400 V, przełącza się na moc wyjściową klasy 800 V dla następnego pojazdu w zatoce.

Bramy jakości kryjące się za flagowym twierdzeniem

CE, CB, UL, TÜV i CCC: pełny zestaw certyfikatów, a inspekcja TÜV obejmuje naszą linię produkcyjną, a nie złotą próbkę.

Przed opuszczeniem szafy każda szafa przechodzi 4-godzinne wygrzewanie przy pełnym obciążeniu z rejestracją usterek; plik danych jest archiwizowany pod numerem seryjnym.

Stopnie wejściowe są przesunięte w paśmie 45–65 Hz na stole o zmiennej częstotliwości, ponieważ stacje flagowe również działają w niedoskonałych siatkach.

96-godzinna mgła solna na obudowę i elementy złączne oraz test strumienia wody na uszczelkach drzwi podczas kontroli końcowej w celu sprawdzenia zgodności z normą IP54.

Moduły o parametrach znamionowych od -30°C do +55°C poddawane są cyklom temperaturowym przed montażem, co daje rzeczywisty margines szafy w zakresie temperatur znamionowych od -25°C do +50°C.

Każdy numer seryjny prowadzi do zapisów testów — kiedy stacja flagowa dzwoni, pobieramy plik, a nie naszą pamięć.

Budowa 480: osiem kroków w fabryce w Leqing

Krok 1: ramy stalowe są wycinane laserowo i spawane za pomocą robota w gniazdach FANUC i TRUMPF w Leqing, gdzie nasze linie prądu przemiennego i stałego mają tę samą dyscyplinę narzędziową.

Krok 2: obudowy przechodzą przez obróbkę wstępną i malowanie proszkowe, a kolor jest dopasowany do barwy stacji, jeśli zamówisz OEM.

Krok 3: moduły mocy są montowane na dedykowanej linii prądu stałego, odizolowanej od produkcji prądu przemiennego w celu zapewnienia ESD i kontroli czystości.

Krok 4: każdy moduł jest testowany pod obciążeniem i poddawany cyklicznym zmianom temperaturowym — dokładność wyjściowa, tętnienie, wydajność na poziomie 20%, 50% i 100%.

Krok 5: montaż szafy instaluje moduły, styczniki, szyny zbiorcze, tablicę sterującą i 7-calowy HMI.

Krok 6: Wiązka przewodów jest montowana zgodnie z rysunkiem miejsca montażu z zakończeniem z kontrolowanym momentem obrotowym, a następnie uszczelki drzwi skierowane są w stronę strumienia wody.

Flagowiec czy przesada? Szczera rada, kiedy to pominąć

Kup 480, gdy stacja jest produktem — markowym węzłem komunikacyjnym, kotwicą korytarza, witryną, którą umieścisz na billboardzie. Jeśli Twoja lokalizacja ma charakter „wygodnego doładowania”, a nie „miejsca docelowego”, szafa o mocy 360 kW lub 320 kW zapewnia większość funkcji za mniejsze pieniądze.

Siła witryny jest prawdziwym strażnikiem. Tabliczka znamionowa o mocy 480 kW wymaga poważnego zasilania trójfazowego; jeśli dostawca ogranicza moc Twojej działki do 250 kW, szafa 480 to papierowy tygrys.

Bądź szczery w kwestii zestawu pojazdów. Jeśli w ruchu drogowym 90% stanowią samochody 400 V o mocy około 100 kW, nadproża modelu 480 są w większości wolne; płacisz za przyszły popyt.

Dlaczego operatorzy stacji wybierają firmę AMPPAL w przypadku obiektów charakterystycznych

Sami obsługujemy ponad 200 stacji — 480 to szafa, na której stawiamy własny czas pracy, a nie model broszurowy.

Czas realizacji 15–20 dni roboczych z datą zamówienia i MOQ wynoszącym jedną jednostkę, dzięki czemu flagowe wdrożenia można skalować z poziomu jednej zatwierdzonej szafy.

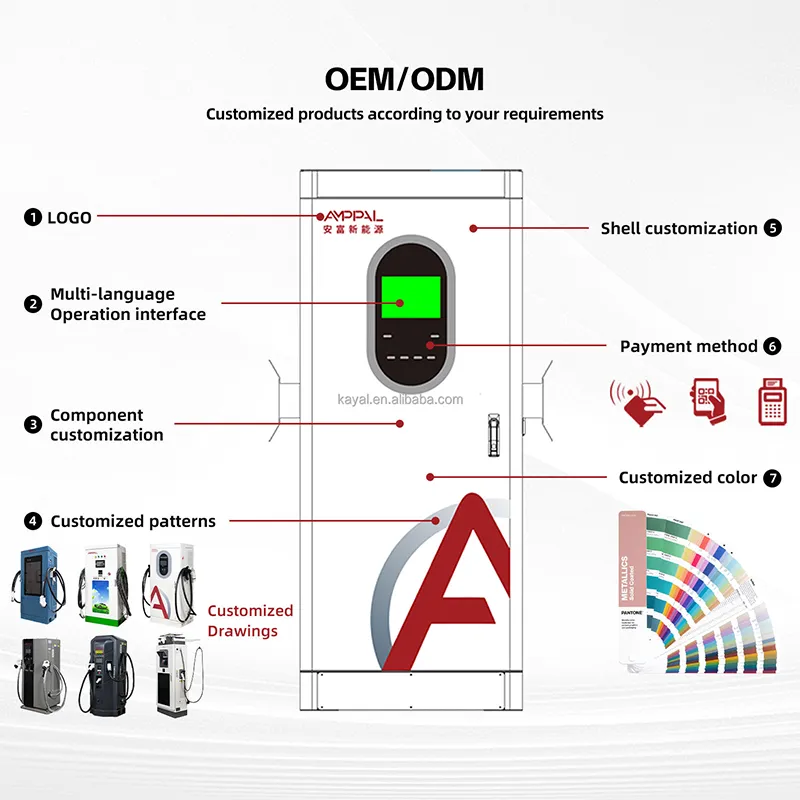

OEM/ODM bez tarcia: malowanie stacji, długość kabla, zestaw złączy, a nawet branding deski rozdzielczej dostosowywany w momencie zamówienia.

Certyfikaty i pliki testowe są dostarczane z urządzeniem; numer seryjny łączy się z danymi dotyczącymi wypalenia i przemiatania częstotliwości dla audytorów.

Głębokość referencyjna: zamówienie NEOM na 500 jednostek chłodzonych cieczą, Sime Darby w Malezji, RHG Enerturk w Turcji — partnerzy, którzy umieścili nasz sprzęt w swoich najbardziej widocznych lokalizacjach.

Wysyłka szafy o mocy 480 kW: skrzynia, kontener, dokumenty

Szafę o wymiarach 1000 × 900 × 1850 mm wysyła się w pozycji pionowej, w skrzyni ze sklejki z narożnikami z pianki i wodoodporną osłoną; kanały paletowe zapewniają czystość ruchów wózków widłowych. W przypadku długich nóg morskich dodajemy środek osuszający i kartę wskaźnika wilgotności.

Wysyłamy FOB Ningbo lub CIF do Twojego portu. Folder eksportowy zawiera fakturę handlową, listę pakowania oraz deklaracje CE/TÜV/UL/CB/CCC, dzięki czemu odprawa celna i harmonogram otwarcia nie kłócą się ze sobą.

Flagowe wdrożenia często łączą w jednym pojemniku szafki, moduły zapasowe i akcesoria dopasowane do marki; wspólnie z Twoim spedytorem planujemy mapę palet i potwierdzamy plan załadunku, zanim ciężarówka opuści fabrykę.

Utrzymywanie stacji Landmark w trybie online: Warunki świadczenia usług

Standardowo dwa lata. W przypadku flagowych witryn zwykle uzgadniamy rozszerzoną umowę serwisową — czas pracy na charakterystycznej stacji jest wart więcej niż limit gwarancyjny.

Zapasowe moduły, styczniki, interfejsy HMI i płyty sterujące, wysyłka w ciągu 3–5 dni roboczych — lub opcja transportu lotniczego w ciągu 24 godzin w przypadku lokalizacji kontraktu.

Zdalne monitorowanie przez nasz własny zespół operacyjny stacji: widzimy ten sam pulpit OCPP, który widzi Twój operator, i sygnalizujemy anomalie, zanim zrobią to Twoi klienci.

Dzień uruchomienia z naszym inżynierem, zdalnie lub na miejscu, wliczony w cenę pierwszych zamówień — flagowe witryny działają w momencie uruchomienia, a nie po uruchomieniu.

Kwartalny raport o stanie: dane sesji, zdarzenia dotyczące obniżania parametrów znamionowych, zużycie złączy — omawiany z Twoim zespołem podczas rozmowy wideo.

Błędy w planowaniu lokalizacji, które marnują budżet 480 kW

Źle: umieszczenie flagowej obudowy w odległym rogu „na uboczu”, gdzie żaden kierowca jej nie widzi. Po prawej: umieść ją w pierwszym rzędzie — szafka stanowi oznakowanie stacji i część jej zadań jest sprawdzana.

Źle: kupno szafy o mocy 480 kW na 250 kW mocy i zrzucanie winy na ładowarkę, gdy sesje przebiegają wolno. Po prawej: najpierw potwierdź kanał; oceniamy oczekiwania względem transformatora, a nie tabliczki znamionowej.

Źle: ignorowanie projektu kolejki i pozwalanie jednemu powolnemu pojazdowi 400 V zajmować zatokę flagową przez godzinę. Po prawej: ustaw zasady sesji i opłaty za bezczynność w OCPP, aby zatoka się przewróciła.

Źle: montaż szafy w miejscu, w którym kabel pistoletu nie może dotrzeć do portu drugiego rzędu. Po prawej: zmierz zasięg najdłuższego pojazdu w ruchu; Długość kabla nie bez powodu jest podana w zamówieniu.

Źle: traktowanie 7-calowego interfejsu HMI jak billboardu i wystawianie go na bezpośrednie działanie promieni słonecznych przez cały dzień. Po prawej: ocień twarz – ekran jest narzędziem operatora i dłużej wytrzymuje działanie poza słońcem.

Co właściciele stacji mówią o prowadzeniu statku flagowego

Operator korytarza autostradowego w Arabii Saudyjskiej: "Otworzyliśmy firmę z jedną szafą 480 i obserwowaliśmy, jak tworzy się kolejka przy naszej bramie zamiast u konkurencji. Sześć miesięcy ruchu przy napięciu 800 V, awarie ładowania zerowego. W ciągu kilku tygodni na farbie w pustynnym słońcu pojawiły się pierścienie kurzu – kosmetyka, ale zależy nam na wyglądzie statku flagowego. "

Operator parkingu na lotnisku w Malezji: "Wypożyczone pojazdy elektryczne i samochody z szoferem przybywają seriami. 480 oczyszcza zatokę w przypadku modeli premium w niecałe 20 minut, więc nasze obroty wzrosły. Musieliśmy nauczyć naszą ekipę konserwacyjną obsługi OCPP; sama szafa nie uległa awarii raz na cztery miesiące."

Partner salonu OEM w Niemczech: „Dzień medialny z samochodami testowymi 800 V — model 480 nigdy nie stał się historią, a właśnie tego oczekuje się od ładowarki. Dostawa zgodna z obiecanymi 15–20 dniami roboczymi. Instrukcja uruchomienia jest obszerna; budżet na pół dnia z elektrykiem”.

Odpowiedzi na pytania dotyczące stacji doładowania

P: Czy 480 kW jest potrzebne teraz, czy też w samochodach przyszłości?

O: Obydwa. Pojazdy 800 V są już w sprzedaży; Okno DC200-1000V służy im dzisiaj i obejmuje następną generację platformy bez zmian sprzętowych.

P: Jaką moc zapewnia?

Odp.: DC 200–1000 V przy prądzie do 200 A, wydajność szczytowa 95%, od AC 380 V ± 15%, wejście 45–65 Hz.

P: Czy obsługuje mieszane standardy złączy?

Odp.: Tak — CCS1, CCS2, GB/T, CHAdeMO i NACS są konfigurowane w momencie składania zamówienia.

P: Jak zarządzać stacją?

Odp.: OCPP 1.6/2.0 ze zdalnym pulpitem nawigacyjnym i 7-calowym interfejsem HMI do lokalnego przełączania awaryjnego; nasz własny zespół operacyjny stacji używa tego samego stosu.

P: Jaki certyfikat posiada?

Odp.: CE, TÜV, UL, CB i CCC, z plikami testowymi powiązanymi z numerem seryjnym.

P: Jak długo trwa dostawa?

Odp.: 15-20 dni roboczych od potwierdzonego zamówienia zakupu; MOQ to jedna szafka.

P: Co się stanie, jeśli siatka witryny jest słaba?

Odp.: Stopień wejściowy toleruje napięcie ±15% i częstotliwość 45–65 Hz; poza tym przed złożeniem zamówienia poinformujemy Cię, że witryna potrzebuje transformatora lub bufora akumulatorowego.

P: Co obejmuje usługa po instalacji?

Odp.: Standard dwuletni; Flagowe zakłady zazwyczaj przechodzą na rozszerzoną umowę serwisową z szybszą wysyłką części zamiennych.
