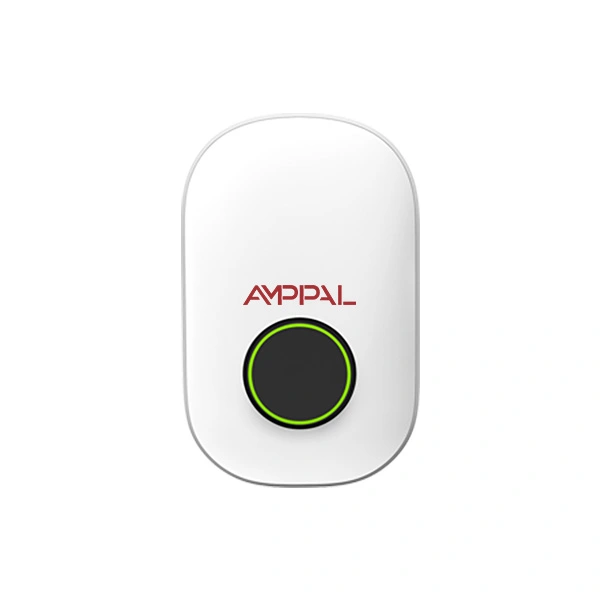

Przenośna ładowarka prądu przemiennego o mocy 11 kW do użytku domowego i komercyjnego

Dlaczego 11 kW stało się wartością domyślną w Europie

Zasoby mieszkaniowe decydują o mocy ładowarki. W Niemczech, Austrii, krajach nordyckich, krajach Beneluksu i dużej części Europy Środkowej domy są standardowo wyposażone w trójfazowe zasilanie 400 V. Zasilaj skrzynkę ściekową 16 A na każdą z trzech faz, a otrzymasz 11 kW – bez modernizacji zasilania, bez specjalnych zastosowań.

Przenośna ładowarka AC EV o mocy 11 kW do użytku domowego i komercyjnego ze względów praktycznych ma moc 11 kW, a nie jakąś bardziej zaokrągloną liczbę. Rozmiar AF-AC-11-B-A-O-1/2-SF jest dostosowany do tego, co może już zapewnić europejska krajowa tablica rozdzielcza.

Warto mieć jasność co do fizyki. Jedenaście kilowatów to nie jest szybkie ładowanie. Zwraca około 50–60 km zasięgu na godzinę, co pozwala na zapełnienie prawie każdego samochodu w ciągu nocy. Jeśli potrzebujesz baterii naładowanej w dwadzieścia minut, potrzebujesz prądu stałego, a żadna ścienna ładowarka AC za żadną cenę tego nie zrobi.

Co trójfazowego kupujesz w porównaniu z skrzynką jednofazową

Mniej więcej 1,6 razy większa szybkość ładowania w porównaniu z jednostką jednofazową o mocy 7,4 kW, bez wzrostu prądu na fazę — wciąż tylko 16 A na każdą nogę.

Zrównoważony remis na L1, L2 i L3. Twoja tablica rozdzielcza widzi równomierne obciążenie, a nie jedną fazę przenoszącą wszystko, co ma znaczenie, jeśli sąsiedzi również ładują.

Niższy prąd na przewód oznacza mniej ciepła w kablu i zaciskach podczas długiej sesji ładowania.

Kompatybilny z ładowarkami pokładowymi o mocy 11 kW, zamontowanymi w większości pojazdów elektrycznych dostępnych na rynku europejskim — wykorzystujesz pełną moc prądu przemiennego samochodu, zamiast go ograniczać.

Uszczelnienie IP65 i zakres temperatur od -30°C do +50°C, więc nordycka zima lub nieosłonięta ściana w Alpach mieści się w granicach specyfikacji.

304 × 191 × 95 mm i wystarczająco lekki, aby jedna osoba mogła go zamontować, mimo że jest to jednostka trójfazowa.

Dane techniczne

Domy i budynki to pasuje

Domy jednorodzinne w Niemczech, Austrii i Szwajcarii: prąd trójfazowy jest standardem w jednostkach konsumenckich, więc 11 kW zwykle nie wymaga żadnego zaangażowania w media.

Skandynawskie nieruchomości z parkingiem na zewnątrz: odporność na temperaturę -30°C i obudowa IP65 umożliwiają instalację bez osłony przez zimę.

Holenderska i belgijska zabudowa szeregowa: wystarczająco kompaktowa, aby zmieściła się w wąskiej ścianie bocznej lub wspólnym przejściu wejściowym.

Małe budynki mieszkalne mieszczące dwa lub trzy mieszkania: zrównoważone obciążenie trójfazowe utrzymuje zasilanie budynku w określonych granicach.

Samochód służbowy zaparkowany w domu pracownika: 11 kW w nocy wystarcza na cały dzień pracy, a dziennik aplikacji zapewnia czysty zapis dotyczący zwrotu wydatków.

Jak urządzenie radzi sobie z zasilaniem trójfazowym

Wallbox przełącza prąd przemienny na pojazd; konwersja na prąd stały odbywa się w ładowarce pokładowej samochodu. Jednostka faktycznie steruje sygnałem pilota — informuje samochód, ile prądu może bezpiecznie dostarczyć instalacja, a samochód sam się ogranicza.

Przed zamknięciem stycznika urządzenie sprawdza ciągłość uziemienia i potwierdza, że ​​pojazd jest prawidłowo podłączony i zablokowany. Podczas sesji stopień wykrywania prądu różnicowego monitoruje upływ prądu stałego i prądu przemiennego, co jest wymogiem wychwytującym tańszy import sprzedawany do Europy.

Jeśli zaniknie jedna faza – co nie jest niczym niezwykłym w przypadku dostaw wiejskich – jednostka wykryje brak równowagi i zatrzyma się, zamiast kontynuować pracę na dwóch nogach. Dzięki temu zabezpieczeniu zanik fazy zostaje zarejestrowany w telefonie, a nie w przypadku uszkodzenia wbudowanej ładowarki.

Zgodność z rynkiem europejskim

Zgodność CE obejmująca dyrektywy niskonapięciowe i EMC, z dokumentacją techniczną przechowywaną dla każdej serii modeli.

Przed zapakowaniem każde urządzenie poddawane jest testom wytrzymałości dielektrycznej i ciągłości uziemienia — są to testy 100%, a nie pobieranie próbek wsadowych.

Weryfikacja IP65 za pomocą strumienia wody, a nie tylko sprayu. Druga cyfra odróżnia to urządzenie od jednostek IP54, które dominują w segmencie budżetowym rynku.

Cykle termiczne w zakresie od -30°C do +70°C na próbkach produkcyjnych, odzwierciedlające ekstremalne warunki przechowywania i eksploatacji instalacji w Europie Północnej.

Zabezpieczenie różnicowoprądowe przetestowane pod kątem wykrywania uszkodzeń prądu przemiennego i 6 mA prądu stałego, odpowiadające wymaganiom, które europejscy instalatorzy muszą sprawdzić podczas uruchomienia.

Do każdego urządzenia dołączany jest protokół kontroli z numerem seryjnym, co ułatwia sprawę, jeśli inspektor budowlany poprosi o dowód.

Trasa produkcyjna

1. Pobór komponentów — styczniki, moduły RCD, sterowniki i obudowy sprawdzane pod kątem zgodności ze specyfikacją przed wprowadzeniem ich do magazynu.

2. Formowanie i kontrola obudowy — obudowa z poliwęglanu jest sprawdzana pod kątem płaskości powierzchni uszczelniającej, ponieważ od tego zależy stopień ochrony IP65.

3. Montaż uszczelki — uszczelki są osadzane i sprawdzane, a nie po prostu wrzucane na miejsce.

4. Montaż elektroniki — sterownik, stycznik i stopień RCD zamontowane na naszej linii AC; rejestrowany jest moment końcowy.

5. Ładowanie oprogramowania sprzętowego i kalibracja sygnału pilota względem symulatora pojazdu referencyjnego.

6. Badania bezpieczeństwa elektrycznego — wytrzymałość dielektryczna, rezystancja izolacji, ciągłość uziemienia, weryfikacja zadziałania RCD.

7. Test strumienia wody IP65 na próbkach z każdej partii, po otwarciu obudowy w celu sprawdzenia, czy wnętrze jest suche.

8. Namacanie funkcjonalne, pakowanie w gotowe do sprzedaży detalicznej kartony i paletowanie na eksport.

Czy powinieneś kupić 11 kW czy 7,4 kW?

Zanim podejmiesz decyzję, sprawdź dwie rzeczy: swoje zaopatrzenie i samochód. Jeśli Twoja jednostka konsumencka jest jednofazowa, ten model nie jest właściwym zakupem, a modernizacja domowego źródła zasilania na trójfazowe rzadko jest opłacalna wyłącznie w celu ładowania – zamiast tego kup wersję jednofazową o mocy 7 kW.

Następnie sprawdź samochód. Pojazd wyposażony w ładowarkę pokładową o mocy 7,4 kW będzie pobierał z tego urządzenia 7,4 kW i nie więcej. Płacisz za pojemność, której samochód nie może wykorzystać. Do tej kategorii należy wiele popularnych modeli, dlatego warto to potwierdzać, a nie zakładać.

Jeśli zaznaczone są oba pola – zasilanie trójfazowe i samochód o mocy 11 kW – jest to właściwy wybór, który napełni akumulator w mniej więcej dwie trzecie czasu w porównaniu z jednostką jednofazową.

Punkty do zdobycia u innych dostawców

Zapytaj konkretnie o drugą cyfrę stopnia ochrony IP. IP65 wytrzymuje strumienie wody; IP54 radzi sobie z zachlapaniami. Na odsłoniętej ścianie europejskiej różnica ta pojawia się w ciągu dwóch zim.

Zapytaj, czy wykrywanie prądu resztkowego 6 mA DC jest wbudowane, czy wymaga urządzenia zewnętrznego. U nas jest zintegrowana.

Zapytaj o zachowanie w przypadku utraty fazy. Urządzenie pracujące na dwóch fazach może uszkodzić pokładową ładowarkę pojazdu.

Zapytaj, co dzieje się bez Internetu. To urządzenie jest sterowane przez Bluetooth bezpośrednio z telefonu, więc działa bez sieci.

Warunki handlowe tutaj: MOQ 1 jednostka dla wersji standardowych, produkcja 15-20 dni roboczych, 2-letnia gwarancja, niestandardowe oznakowanie dostępne od 100 sztuk.

Pakowanie i transport do Europy

Przenośna naścienna ładowarka AC EV o mocy 11 kW do użytku mieszkalnego i komercyjnego jest dostarczana w gotowym do sprzedaży detalicznej zadrukowanym kartonie o wymiarach około 380 × 260 × 150 mm i wadze około 4,5 kg brutto łącznie z kablem, z formowanymi wkładkami piankowymi i saszetką ze środkiem pochłaniającym wilgoć.

Kartony pakowane są po 20 sztuk na paletę, z drewna poddanego obróbce cieplnej, wolnego od fumigacji, owiniętego rozciągliwiem i związanego pasami. Kontener o długości 20 stóp mieści około 1800 jednostek; mniejsze ilości można łatwo transportować LCL lub drogą powietrzną ze względu na niską wagę.

Wysyłamy EXW, FOB Ningbo lub Szanghaj, CIF i DDP do większości miejsc w UE. Dokumentacja obejmuje fakturę handlową, listę pakowania, deklarację zgodności CE, numer seryjny raportu z badań i świadectwo pochodzenia. Dla dystrybutorów możemy wydrukować opakowania detaliczne w Twoim własnym brandingu i języku.

Gwarancja i stałe wsparcie

Standard dwóch lat na kompletne urządzenie, obejmujące stycznik, stopień RCD, sterownik i obudowę.

Usterki są zwykle diagnozowane na podstawie dziennika zdarzeń aplikacji — instalatorzy przesyłają nam zrzut ekranu, a my identyfikujemy przyczynę bez wizyty w serwisie.

Wysyłka jednostek lub części zamiennych w ciągu 48 godzin od potwierdzonej usterki, zazwyczaj w ciągu 3-5 dni roboczych do Europy przesyłką kurierską.

Dołączona jest instrukcja montażu, schemat okablowania i lista kontrolna uruchomienia w języku angielskim; W przypadku zamówień hurtowych dostępne są wersje niemiecka, francuska i holenderska.

Nie jest wymagana żadna rutynowa obsługa poza coroczną wizualną kontrolą kabla, uszczelki i zacisków.

Błędy instalacyjne, których warto unikać

Źle: zakładając, że dom jest trójfazowy, ponieważ ulica jest. Po prawej: otwórz moduł konsumencki i przed złożeniem zamówienia sprawdź trzy przewody pod napięciem.

Źle: połączenie poprzez istniejący wspólny obwód. Po prawej: należy uruchomić dedykowany obwód trójfazowy z własnym wyłącznikiem i wyłącznikiem różnicowoprądowym dostosowanym do instalacji.

Źle: poleganie na IP65, aby przetrwać mycie strumieniem wody z bliskiej odległości. Po prawej: w teście standardowym jest uszczelniony przed strumieniami wody, ale nie należy kierować myjki ciśnieniowej bezpośrednio na szwy obudowy.

Źle: montaż z wejściem kabla skierowanym do góry. Po prawej: postępuj zgodnie z orientacją w instrukcji. Woda spływa po kablu i gromadzi się w dowolnym punkcie wejścia skierowanym w stronę nieba.

Źle: pominięcie kontroli kolejności faz. Po prawej: sprawdź to przy uruchomieniu — urządzenie zamiast się ładować zgłasza usterkę, a koszt wezwania, którego można uniknąć, wynosi stawkę dzienną instalatora.

Informacje zwrotne z instalacji europejskich

Od początku 2025 r. instalator z Dolnej Saksonii zamontował około czterdziestu takich urządzeń w nowo budowanych domach. Jego praktyczny komentarz: kompaktowa obudowa ma większe znaczenie, niż sugeruje to specyfikacja, ponieważ niemieckie pomieszczenia gospodarcze są zatłoczone, a duża puszka naścienna często domyślnie ląduje na zewnątrz.

Właściciel domu w Tromsø, daleko za kołem podbiegunowym, poinformował, że urządzenie działało bezawaryjnie przez dwie zimy, chociaż zauważył, że aplikacja telefoniczna wolno łączy się w głębokim mrozie, zanim elektronika się nagrzeje. Przekazaliśmy to zespołowi ds. oprogramowania sprzętowego; jest to zachowanie wybudzania Bluetooth, a nie problem z ładowaniem.

Zarządca nieruchomości w Rotterdamie, prowadzący sześć jednostek w trzech budynkach, powiedział, że decydującym czynnikiem był zrównoważony pobór prądu trójfazowego — zasilanie budynku nie mogło obsłużyć sześciu jednofazowych ładowarek ładujących tę samą gałąź.

Często zadawane pytania

P: Skąd mam wiedzieć, czy mam w domu prąd trójfazowy?

A: Check the consumer unit for three live conductors, or look at your meter — three-phase meters show separate readings per phase. Twój elektryk może to potwierdzić w ciągu kilku minut.

P: A co jeśli mój samochód pobiera tylko 7,4 kW prądu przemiennego?

Odp.: Będzie ładować z mocą 7,4 kW. Nic nie jest uszkodzone, ale płacisz za pojemność, której nie możesz wykorzystać – zamiast tego kup model jednofazowy.

P: Jak długo trwa pełne ładowanie?

Odp.: Około 50-60 km zasięgu na godzinę. Naładowanie akumulatora o pojemności 60 kWh od 20% do pełnego zajmuje około pięciu godzin.

P: Czy potrzebuje Internetu?

Odp.: Nie. Sterowanie Bluetooth umożliwia połączenie telefonu z ładowarką bez sieci. Wi-Fi jest opcjonalne, jeśli chcesz mieć zdalną widoczność.

P: Czy nadaje się do montażu na zewnątrz w Skandynawii?

Odp.: Tak — IP65 i temperatura znamionowa do -30°C. Postępuj zgodnie z orientacją montażu opisaną w instrukcji, aby woda nie gromadziła się na wejściu kabla.

P: Które złącze jest zamontowane?

Odp.: Typ 2, standard europejski. Długość kabla wynosi standardowo 5 metrów.

P: Czy potrzebuję dodatkowego RCD?

Odp.: Urządzenie integruje funkcję wykrywania prądu resztkowego AC i 6 mA DC. Instalator powinien mimo to potwierdzić, że zabezpieczenie przed urządzeniem spełnia lokalne przepisy dotyczące okablowania.

P: Czy mogę to oznaczyć marką?

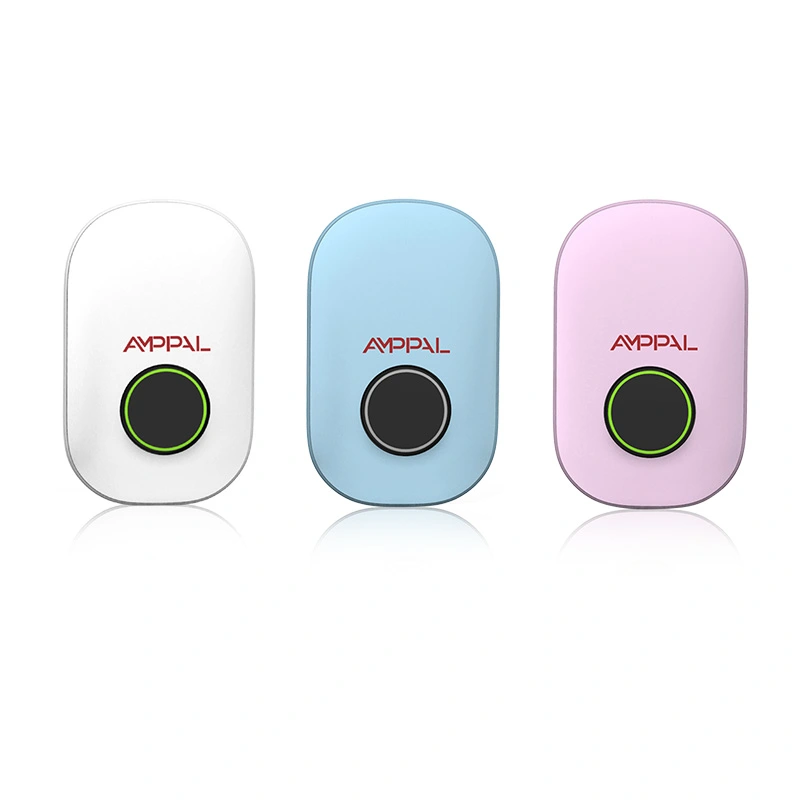

Odp.: Tak — logo, kolor obudowy i drukowane opakowanie detaliczne od 100 sztuk, czas realizacji 25-30 dni roboczych.
