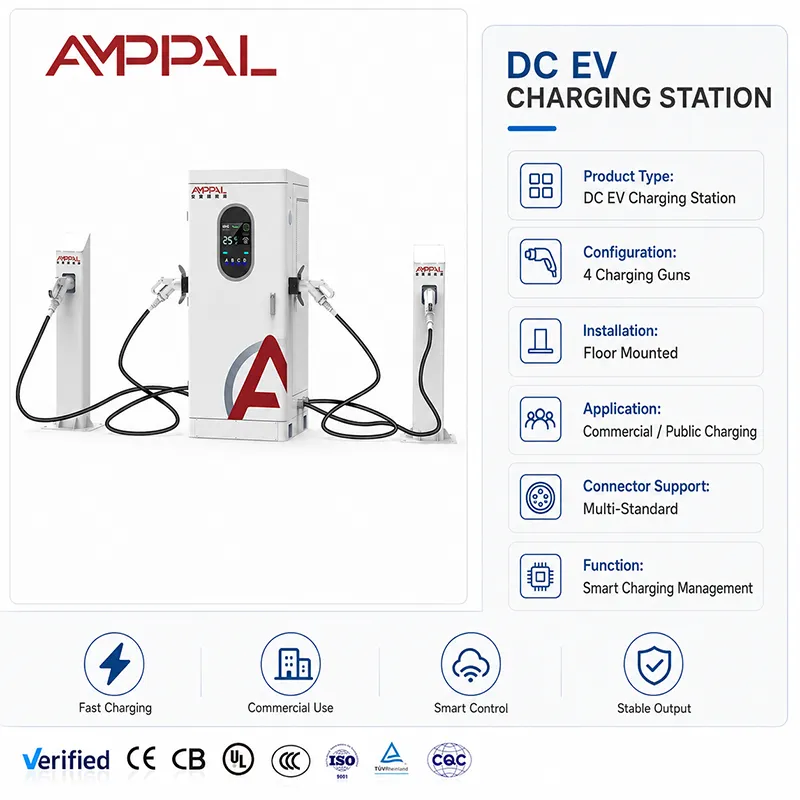

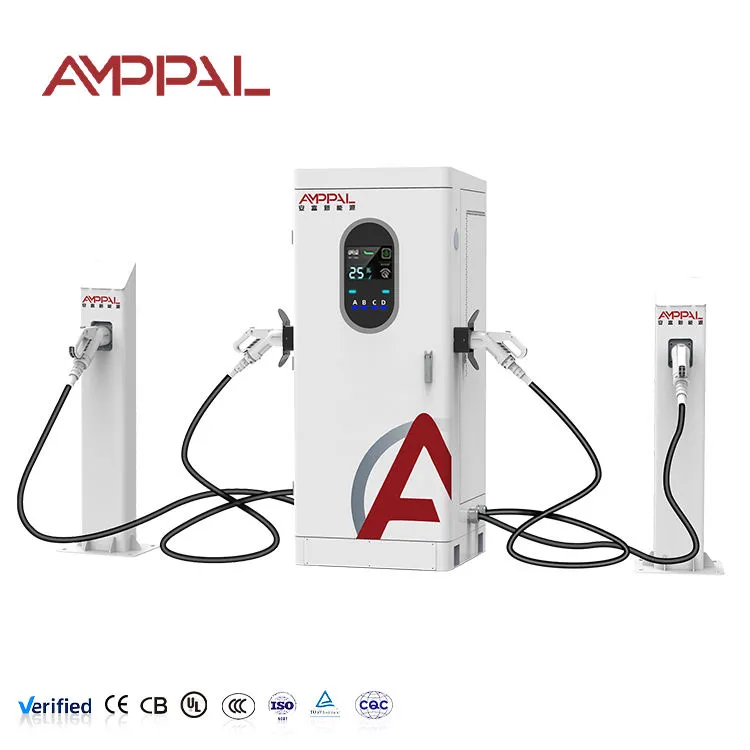

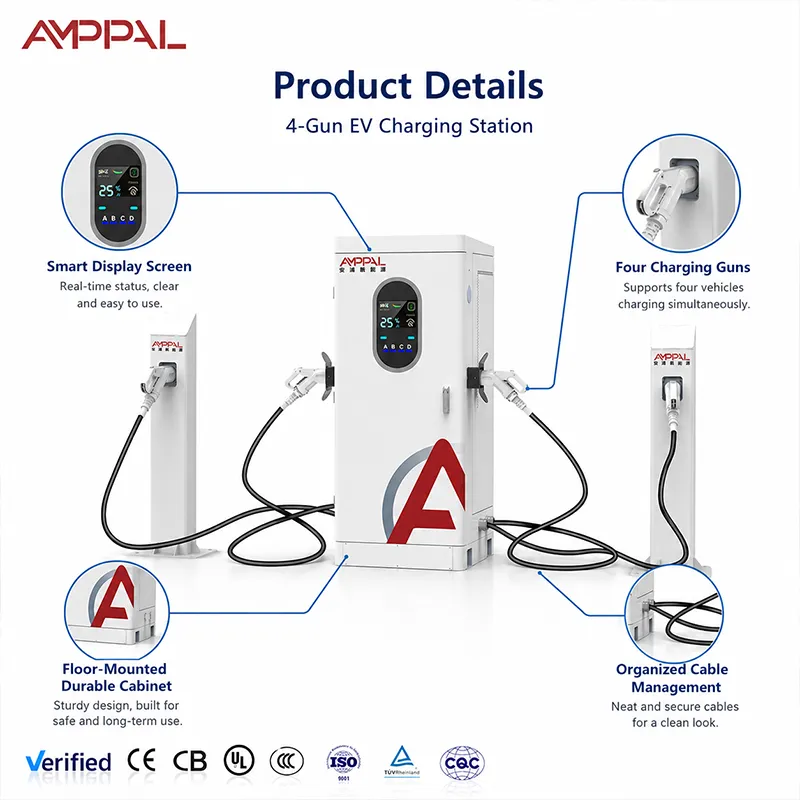

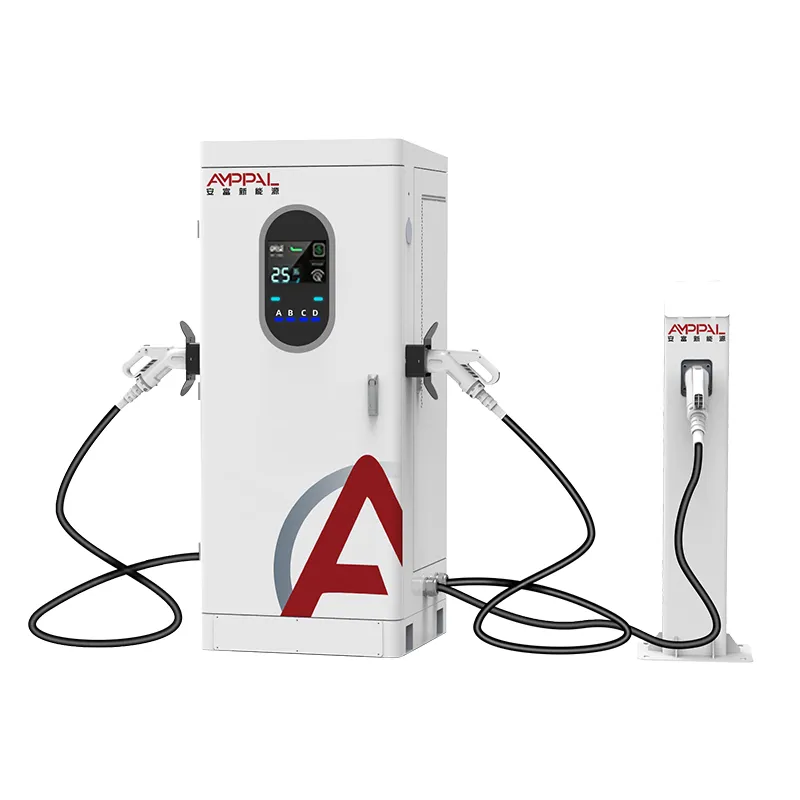

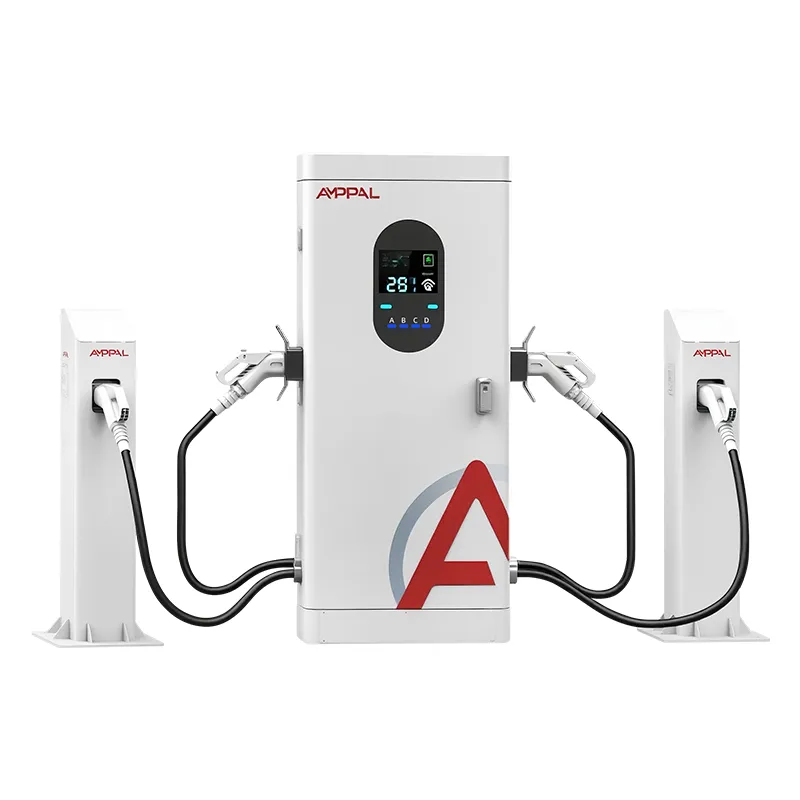

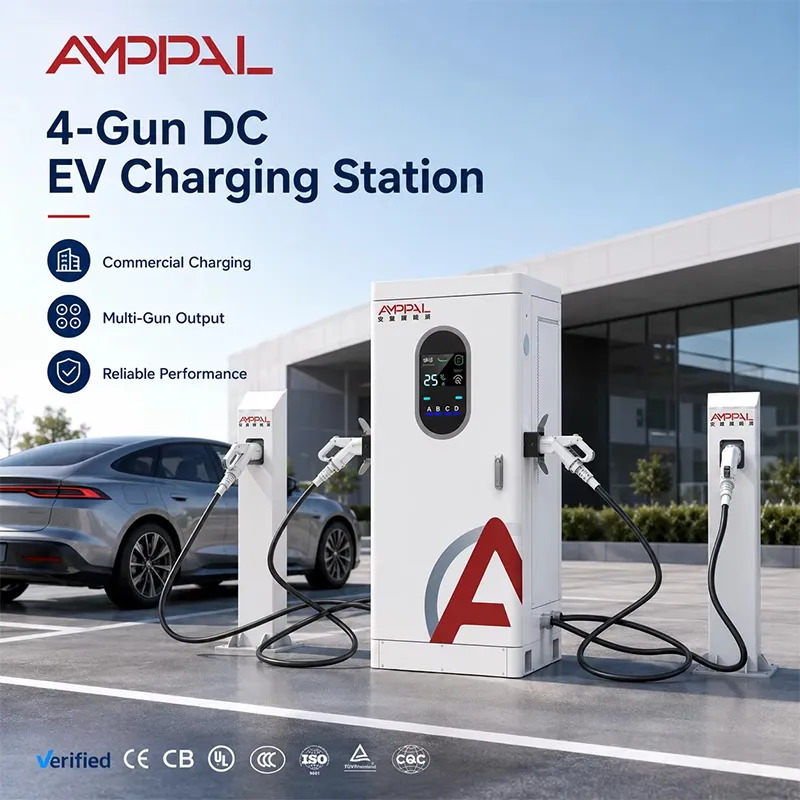

Stacja szybkiego ładowania pojazdów elektrycznych o mocy 160 kW z wieloma złączami DC dla flot komercyjnych

Co Ci daje 160 kW rozłożone na cztery pistolety?

Większość konstruktorów stacji zaczyna od złego pytania: „Jak duża jest ładowarka?” zamiast „ile pojazdów dziennie musi obsługiwać?” Na tej stronie przeprowadzane są działania arytmetyczne, które bankier wykonałby przed podpisaniem. AF-DC-160-Y-D-Z-4-H to zintegrowana szafa prądu stałego z czterema pistoletami — moc wyjściowa 160 kW, pozycje A/B/C/D, jedno wejście 380 V — a cały jej argument ekonomiczny polega na tym, że górną granicę przychodów wyznacza liczba dział, a nie moc szczytowa. Jedno działo o mocy 160 kW obsługuje jednocześnie jeden samochód.

Pomyśl o tym jak o ubezpieczeniu zdolności. Samochody przyjeżdżające na prawdziwą stację to loteria: taksówka, która chce 40 minut, osoba dojeżdżająca do pracy, która chce 20, ciężarówka, która chce 90. Jednostka z jednym pistoletem serializuje tę loterię – każdy samochód czeka na swoją kolej.

Argumenty ekonomiczne za czterema pistoletami zamiast jednego

Ta sama moc, do czterech równoczesnych sesji: ta szafka i pojedynczy pistolet o mocy 160 kW pobierają to samo zasilanie; szafka po prostu zatrzymuje jeden samochód przed zablokowaniem całej kolejki.

Wykorzystanie broni wzrasta, ponieważ poprzeczka dotycząca posiadania broni jest niższa: każdy samochód może zająć dowolną pozycję, podczas gdy szybki pas obsługujący wyłącznie napięcie 800 V całkowicie odrzuca starsze samochody 400 V.

Średni czas oczekiwania spada bez kupowania większej ilości sieci: teoria kolejek w praktyce – cztery krótkie usługi pokonują jedną długą usługę za tę samą energię.

Łatwiej jest osiągnąć docelowe przychody na pistolet: 160 kW podzielone przez cztery pistolety daje średnio 40 kW na pozycję, a dzień nieprzerwanych sesji zwraca się lepiej niż ta sama kWh przy użyciu jednego pistoletu.

Niższy koszt instalacji na obsługiwany pojazd: jedna szafka, jeden zasilacz, jeden fundament, jedna rejestracja OCPP — w porównaniu z dwoma jednostkami z jednym pistoletem.

Pułap 250 A jest wystarczająco duży: przy 400 V samotny pistolet może wyciągnąć 100 kW; przy 800V samotne auto pobiera aż 160kW. Basen rzadko stanowi wąskie gardło w ruchu mieszanym.

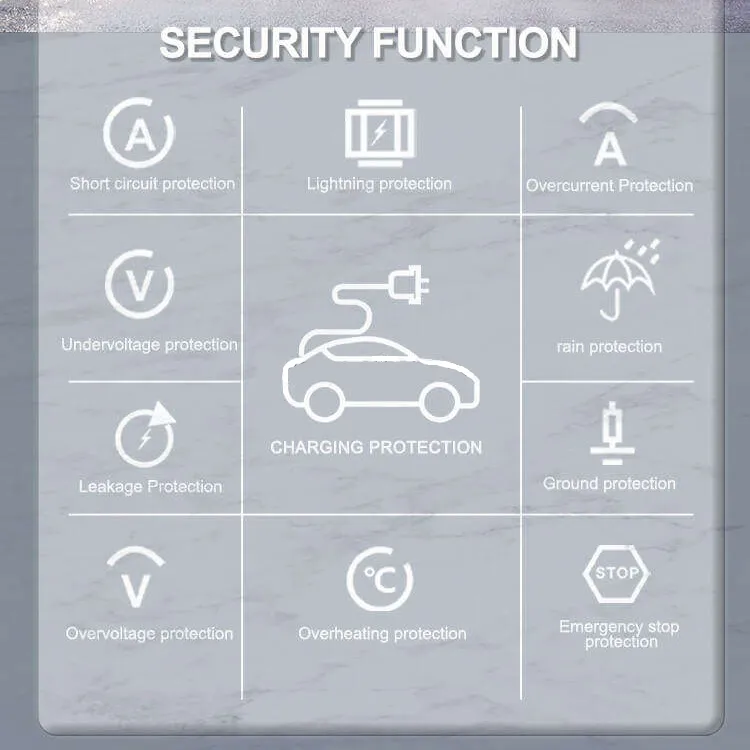

Specyfikacje techniczne

Typy lokalizacji, w których liczba dział przewyższa moc jednostki

Miejsce pracy i parking w magazynie, gdzie samochody stoją przez 30–90 minut — czas postoju jest na tyle długi, że średnia moc 40 kW nie stanowi kompromisu.

Przy krawężnikach miejskich lub na terenach supermarketów z nieprzewidywalnymi przyjazdami.

Lokalizacje ze sztywnymi ograniczeniami sieci: 160 kW to często największy pobór, jaki toleruje skromny dodatek bez modernizacji transformatora.

Stacje paliw franczyzowe dodają swoje pierwsze wyspy pojazdów elektrycznych w oparciu o istniejącą moc elektryczną.

Stocznie flotowe, których pojazdy są klasy 400V; układ czterech dział pozwala naładować każdy pojazd bez pasa wysokiego napięcia.

Jak basen o mocy 160 kW obsługuje cztery pojazdy w kolejności

Szafa utrzymuje pulę na poziomie 160 kW i rozdziela ją według ustalonej przez Ciebie zasady – kto pierwszy, ten lepszy, nawet podzielony lub priorytetowy. Przy równym podziale cztery zajęte działa każde mają moc około 40 kW; samochód o mocy 50 kWh, podłączany do sieci przy stanie naładowania 40%, odjeżdża w ciągu około 60–75 minut.

Szczegółem dotyczącym pieniędzy jest wykorzystanie. Ładowarka o mocy 160 kW z jednym pistoletem nie zarabia nic w stanie bezczynności; ten gabinet zarabia coś, gdy którekolwiek z czterech stanowisk jest zajęte. Wykonaj obliczenia na podstawie własnej taryfy: 40 sesji dziennie, średnio 20 kWh każda, daje 800 kWh w szafie.

Dane sesji pochodzą dla każdego pistoletu w przypadku protokołu OCPP 1.6/2.0, więc możesz obserwować wykorzystanie tydzień po tygodniu i zmieniać zasady alokacji, gdy jedna pozycja osiąga gorsze wyniki. Ta pętla sprzężenia zwrotnego stanowi różnicę między posiadaniem ładowarki a posiadaniem linii przychodów.

Co właściwie obejmują nasze raporty z testów

Testy EMC i typu dielektrycznego obejmujące całą szafę, a nie próbki samych modułów — dokument, z którym naprawdę chce się zapoznać europejski urzędnik ds. przetargów.

96-godzinna mgła solna na obudowie IP54 i obudowach pistoletów, ze zdjęciami w raporcie.

Próba wygrzewania w temperaturze 50°C pokazuje, gdzie spada moc wyjściowa, więc plan lokalizacji nigdy nie uwzględnia limitu w sierpniu.

Weryfikacja szczelności IP54 na uszczelkach i dławnicach oraz odporność na wstrząsy mechaniczne w obudowie.

Aktualne certyfikaty CE, TUV, UL, CB i CCC dostępne na żądanie, z seryjnym protokołem testów powykonawczych dla każdej jednostki.

Jak 1 milion jednostek rocznie zapewnia czas realizacji na poziomie 15–20 dni roboczych

1. Blacha: cięcie laserowe TRUMPF i prasy krawędziowe CNC w Yueqing; obudowa zaczyna się jako cewka ze stali, a nie część katalogowa.

2. Malowanie proszkowe z okresowym pobieraniem próbek w komorze solnej.

3. PCBA na dedykowanej linii DC — piętra montażowe AC i DC są oddzielne, więc oprzyrządowanie i czystość nigdy się nie mieszają.

4. Montaż szyn zbiorczych i modułu mocy za pomocą narzędzi z regulacją momentu obrotowego; każde połączenie jest rejestrowane.

5. Okablowanie czterech pistoletów: styczniki dla poszczególnych pozycji, pomiar i zabezpieczenie przed naprężeniami.

6. Testowanie uzgadniania oprogramowania sprzętowego i OCPP na platformie testowej.

7. Wypalenie przy pełnym obciążeniu na banku obciążenia, rejestrowane dla każdej szafy.

8. Ostateczna kontrola jakości, serializacja i przekazanie do pakowania — dlatego standardowa wycena mówi o 15-20 dniach roboczych i dlatego zwykle ją przekraczamy.

Przewodnik po rozmiarach: Kiedy 160 kW pokonuje 2x80 kW lub pojedyncze 160 kW

Porównaj trzy opcje w swojej witrynie. Jeden pistolet o mocy 160 kW: najtańsza szafa, najlepsze wrażenia z obsługi jednego pojazdu, najgorsze zachowanie w kolejce. Dwie jednostki jednodziałowe o mocy 80 kW: dwie linie, ale każda z nich osiąga moc zbliżoną do 80 kW, a za dwa podajniki i dwa fundamenty płaci się. Jedno czterodziałowe 160 kW: cztery tory z jednego podajnika; samotny samochód nadal osiąga moc do 160 kW (250 A przy 800 V, jeśli pozwala na to pułap).

Kiedy tak się nie dzieje: jeśli wszyscy kierowcy to ciężarówki wymagające mocy ponad 150 kW na sesję, cztery pasy o średniej mocy 40 kW to niewłaściwy kształt — kup dedykowane duże jednostki. Jeśli sesje muszą zakończyć się w czasie krótszym niż 15 minut, nic w klasie 160 kW tego nie rozwiąże. A jeśli w Twojej witrynie nigdy nie są wyświetlane więcej niż dwa samochody na raz, jednostka z dwoma działami kosztuje mniej.

Pięć faktów umownych, o które kupujący pytają w pierwszej kolejności

Czas realizacji: 15-20 dni roboczych od wpłaty i zatwierdzenia projektu — podany w wycenie, nieodkryty później.

MOQ: podane dla każdego modelu w wycenie; próbki są wysyłane jako pierwsze, więc oświadczenie dotyczące jakości można sprawdzić przed rozpoczęciem produkcji.

Gwarancja: dwa lata, na moduł i pistolet – na części, które ulegają uszkodzeniu, a nie na farbę.

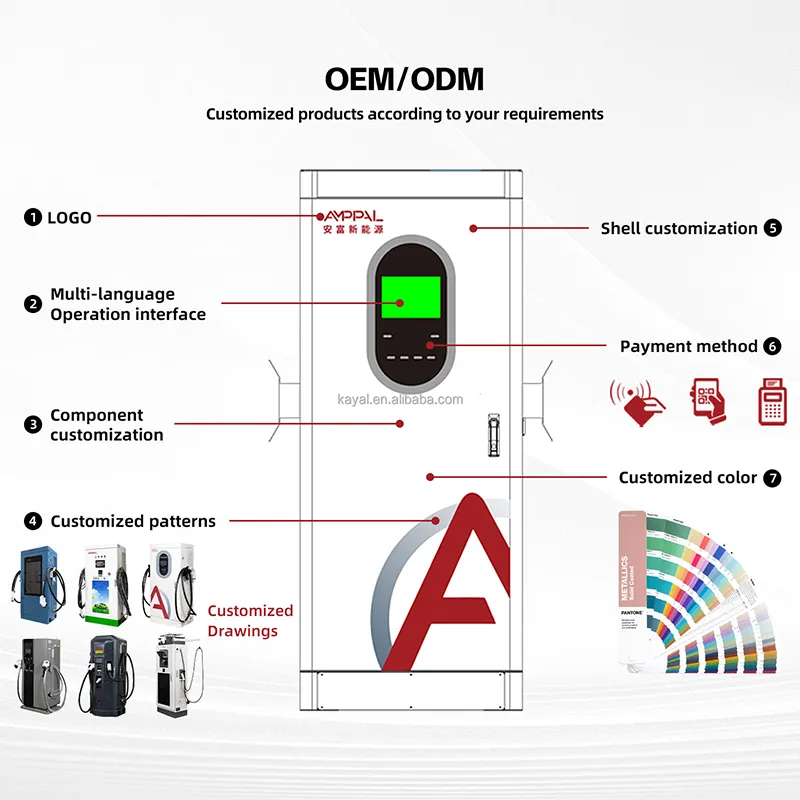

Personalizacja: marka OEM, kolor, etykiety pistoletów i nazewnictwo zaplecza w momencie składania zamówienia; fabryka wykonała OEM/ODM dla kupujących w ponad 40 krajach.

Skala referencyjna: ponad 1 milion jednostek dostarczonych łącznie do 2024 r., ponad 200 stacji obsługiwanych przez nasz własny zespół, 500 jednostek chłodzonych cieczą dla Saudi NEOM – fabryka ma coś do roboty.

Wysyłka szafki 1820x750x735 bez dramatów

Koperta skrzynki ma wymiary około 2,0 x 0,95 x 1,0 m, łącznie z komorami na broń wyłożonymi pianką; szafka porusza się w pozycji pionowej, broń zabezpieczona przed przemieszczaniem się. Waga brutto jest podana na liście przewozowej, którą wysyłamy przed wyjazdem ciężarówki, aby Twój spedytor mógł zaplanować przesyłkę bez niespodzianek.

Transport morski jest standardem: FOB, CIF, CFR lub DDP z Zhejiang. W siedzibie głównej o powierzchni 40 stóp mieści się sześć skrzyń w rzędzie w ramach naszego standardowego planu przechowywania; Ostateczne schematy załadunku są potwierdzane dla każdego zamówienia, ponieważ mieszanki są różne.

Dokumenty — faktura handlowa, lista przewozowa, list przewozowy, świadectwo pochodzenia — pochodzą z naszego biura ds. eksportu, które rocznie wysyła przesyłki do ponad 40 krajów. Importerzy po raz pierwszy otrzymują z wyprzedzeniem listę kontrolną dokumentów; widzieliśmy, o co proszą urzędy celne.

Dwuletni okres, wysyłka części w ciągu 48 godzin

Kadencja dwuletnia. Dla operatora dysponującego numerami użytkowymi istotną wartością jest 48-godzinna wysyłka części, a nie sam okres gwarancji.

48-godzinna wysyłka zapasów części zamiennych – zespołów broni, modułów, sterowników – z fabryki w Yueqing.

Zdalna diagnostyka OCPP pod kątem problemów z konfiguracją i oprogramowaniem sprzętowym; większość biletów jest zamykana bez wizyty na miejscu.

Coroczna lista kontrolna: czyszczenie filtra, dokręcenie szyny zbiorczej, kontrola styków pistoletu – wysyłamy ją do każdego zamówienia.

Rozmowa o uruchomieniu z inżynierem podczas pierwszej sesji.

Części zamienne na poziomie modułu przechowywane przez cały okres gwarancji, więc uszkodzony moduł oznacza wymianę, a nie bilet naprawy.

Nawyki operatora wydłużające żywotność broni

Źle: pozwalanie sterownikom na wyciągnięcie złącza za kabel. Po prawej: chwycenie uchwytu i zamontowanie małej tabliczki – styki pistoletu to element zużywający się, a dwuletnia gwarancja nie obejmuje nadużyć.

Źle: owijanie 7-metrowego kabla ciasno wokół kabury podczas mroźnej pogody. Po prawej: luźne szlufki i wiosenna kontrola kurtki pod kątem pęknięć.

Źle: ustawienie równego podziału, gdy jeden pistolet znajduje się w martwej strefie, której nikt nie używa. Po prawej: comiesięczne sprawdzanie danych OCPP dla każdego pistoletu i przełączanie pozycji rzadko używanej na priorytet lub przesuwanie jej reguły.

Źle: uruchamianie szafy na generatorze bez odpowiedniego połączenia neutralnego z ziemią. Po prawej: stabilne zasilanie AC380V+-15%; schemat okablowania zawarty w instrukcji obejmuje szczegóły połączeń.

Źle: czyszczenie ekranu dotykowego sprayami rozpuszczalnikowymi. Po prawej: sucha ściereczka z mikrofibry; rozpuszczalniki zaciemniają wyświetlacz w ciągu sezonu.

Informacje zwrotne od kupujących z witryn roboczych

Franczyzobiorca stacji paliw w Polsce umieścił jedną szafkę obok dwóch istniejących jednostek z jednym pistoletem i patrzył, jak szafka z czterema pistoletami zarabia więcej w weekendowe szczyty — kolejka rozciąga się na cztery pasy, zamiast gromadzić się za jednym. Jego skarga: domyślny podział domyślny pierwszego oprogramowania sprzętowego nie zapewniał wystarczającej ilości postoju dla taksówek, co naprawił poprzez zmianę reguł w aplikacji.

Operator magazynu w Meksyku obsługuje w ciągu nocy osiem samochodów dostawczych w jednej szafie. Powiedział nam, że czas realizacji zamówienia wynoszący 15–20 dni roboczych jest ważniejszy niż cena — stara ładowarka padła w grudniu, a nowa została wysłana przed przerwą świąteczną. Problem: jego elektryk chciał, aby zaciski wejściowe znajdowały się po lewej stronie; nasze leżą na dnie, więc poprowadzenie przewodów zajęło dodatkową godzinę.

Miejski nabywca w Chile testował próbną jednostkę przez miesiąc na zajezdni autobusowej przed złożeniem zamówienia. W ocenie ofert jako powód zwycięstwa firmy AMPPAL podano 48-godzinną dostawę zapasową. Drobna uwaga: życzył sobie, aby opaska LED miała stały, „zarezerwowany” wzór; informacja o oprogramowaniu trafiła do naszych zaległości.

Pytania dotyczące ROI, na które odpowiadamy w przypadku 160 kW

P: Ile samochodów dziennie może obsłużyć czterodziałowa szafa o mocy 160 kW?

Odpowiedź: Zależy to od czasu przebywania, ale realistyczna wielkość planowania to 30–60 sesji w 14-godzinnym dniu pracy, średnio 20–30 kWh na sesję. Poniżej średniej 30 kWh basen rzadko pozostaje długo bezczynny.

P: Czy 40 kW na działo to za mało?

Odp.: W przypadku samochodu o mocy 50 kWh od 20% do 80%, około 45 minut przy 40 kW. Jeśli Twoja publiczność oczekuje sesji krótszych niż 30 minut, zwiększ rozmiar – ta szafka to gra ekonomiczna, a nie rekordzista.

P: Czy samotny samochód 800 V naprawdę osiąga 160 kW?

Odp.: Do pułapu wyjściowego 250 A — przy 800 V, czyli pełne 160 kW; przy 400 V samotny samochód osiąga moc prawie 100 kW. Na ekranie widać żywą postać.

P: Jaką matematykę dotyczącą zwrotu polecasz?

Odp.: Modelowy przychód na pistolet: zajęte godziny razy średnia moc razy marża taryfowa. Uruchom go dla jednego pistoletu i dla czterech; szafka z czterema pistoletami zwykle wygrywa powyżej około 15 sesji dziennie.

P: Czy mogę dodać tę szafkę do istniejącego podajnika o mocy 160 kW?

Odpowiedź: Tak — pobiera to samo zasilanie AC 380 V, co pojedyncza jednostka o mocy 160 kW. Różnica występuje wyłącznie w obudowie.

P: Czy gwarancja obejmuje broń?

O: Dwa lata, łącznie z modułami i pistoletami, z 48-godzinną wysyłką magazynowanych części zamiennych. Uszkodzenia kabli spowodowane nadużyciem sterownika nie są objęte gwarancją.

P: Co się stanie, jeśli moc mojego zakładu przekroczy 160 kW?

Odp.: zatrzymaj tę szafkę i dodaj drugą; każdy jest niezależny od własnego podajnika. Właśnie z tego powodu wielu operatorów buduje moc w krokach co 160 kW.

P: Czy platformą ładującą może być platforma ładująca OCPP 1.6 i 2.0?

Odp.: oba są obsługiwane. Przed wysyłką testujemy uścisk dłoni na Twojej platformie.
