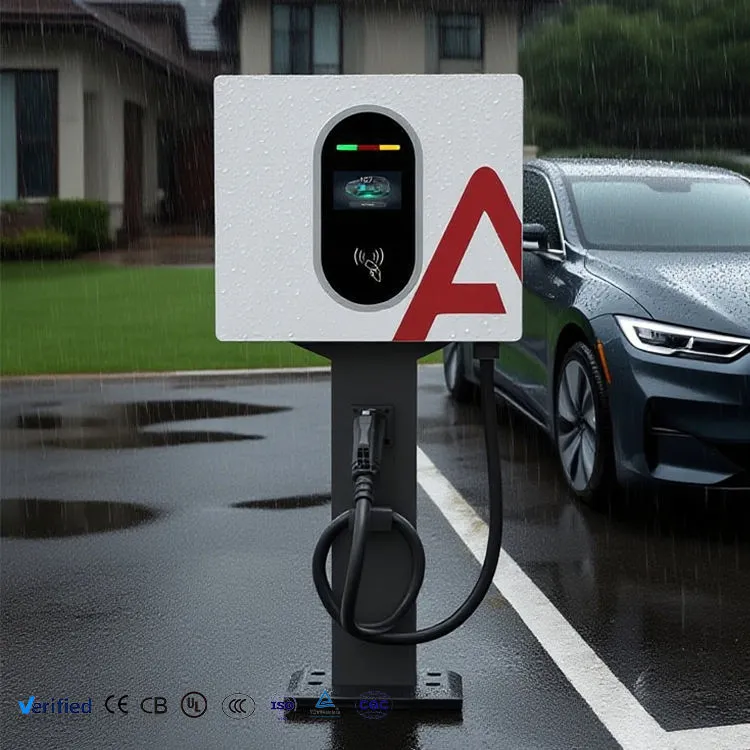

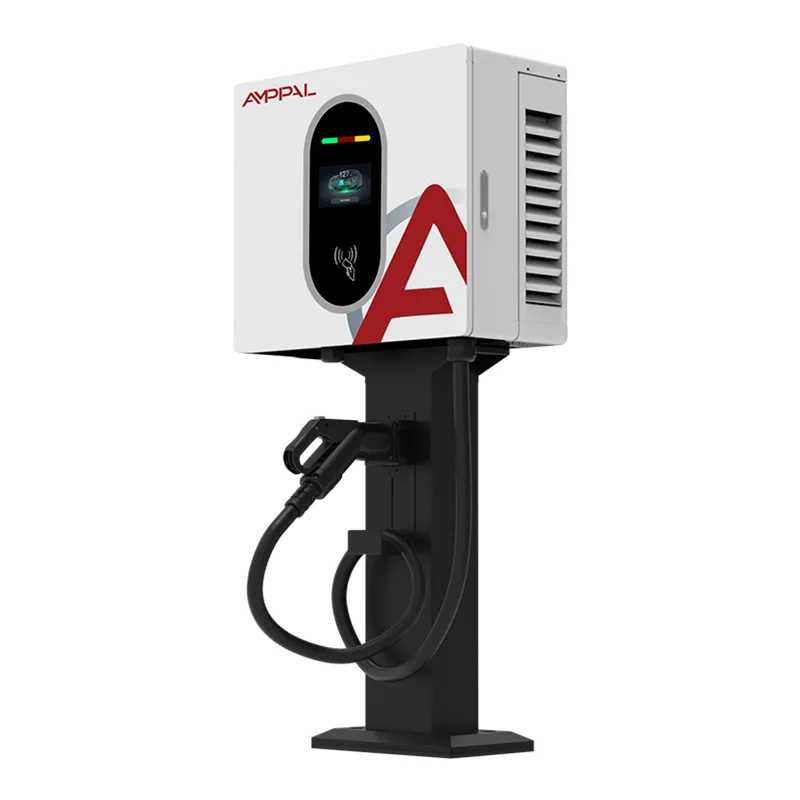

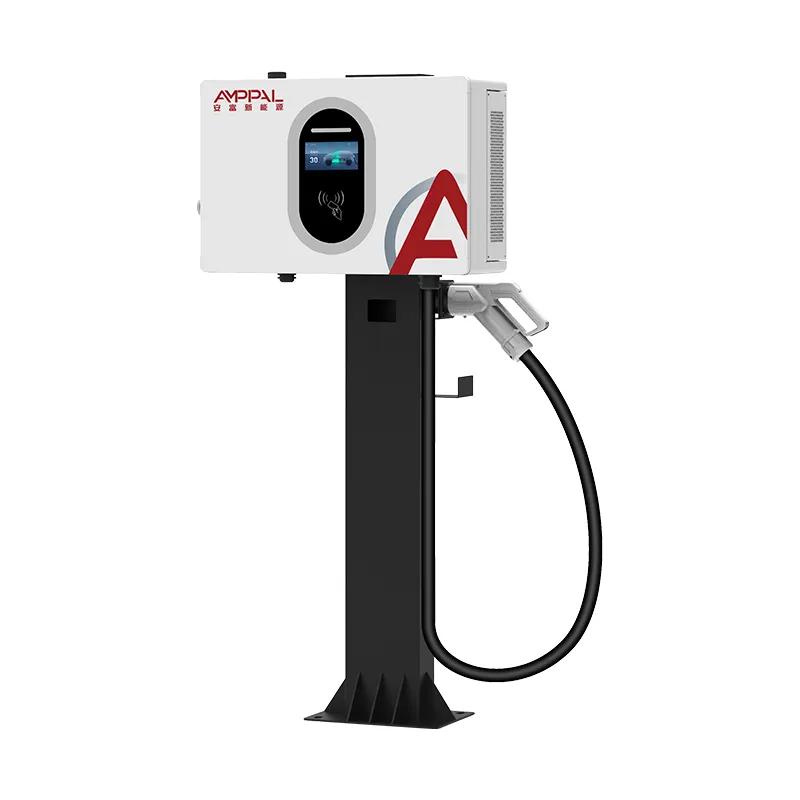

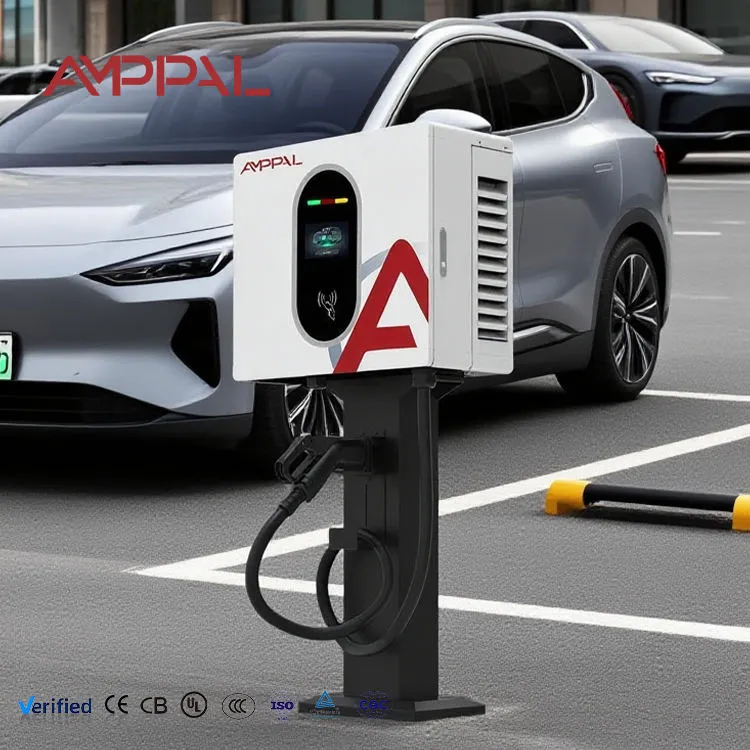

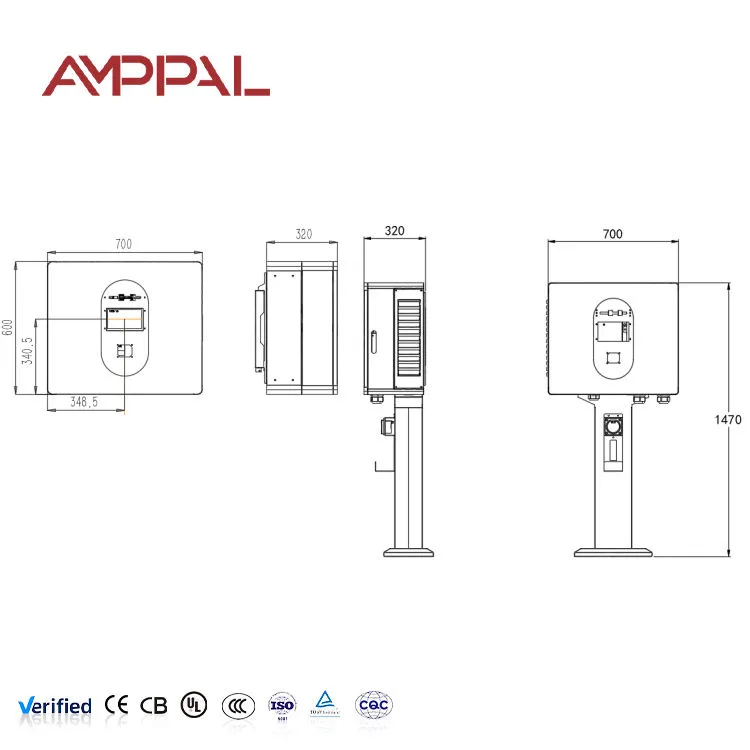

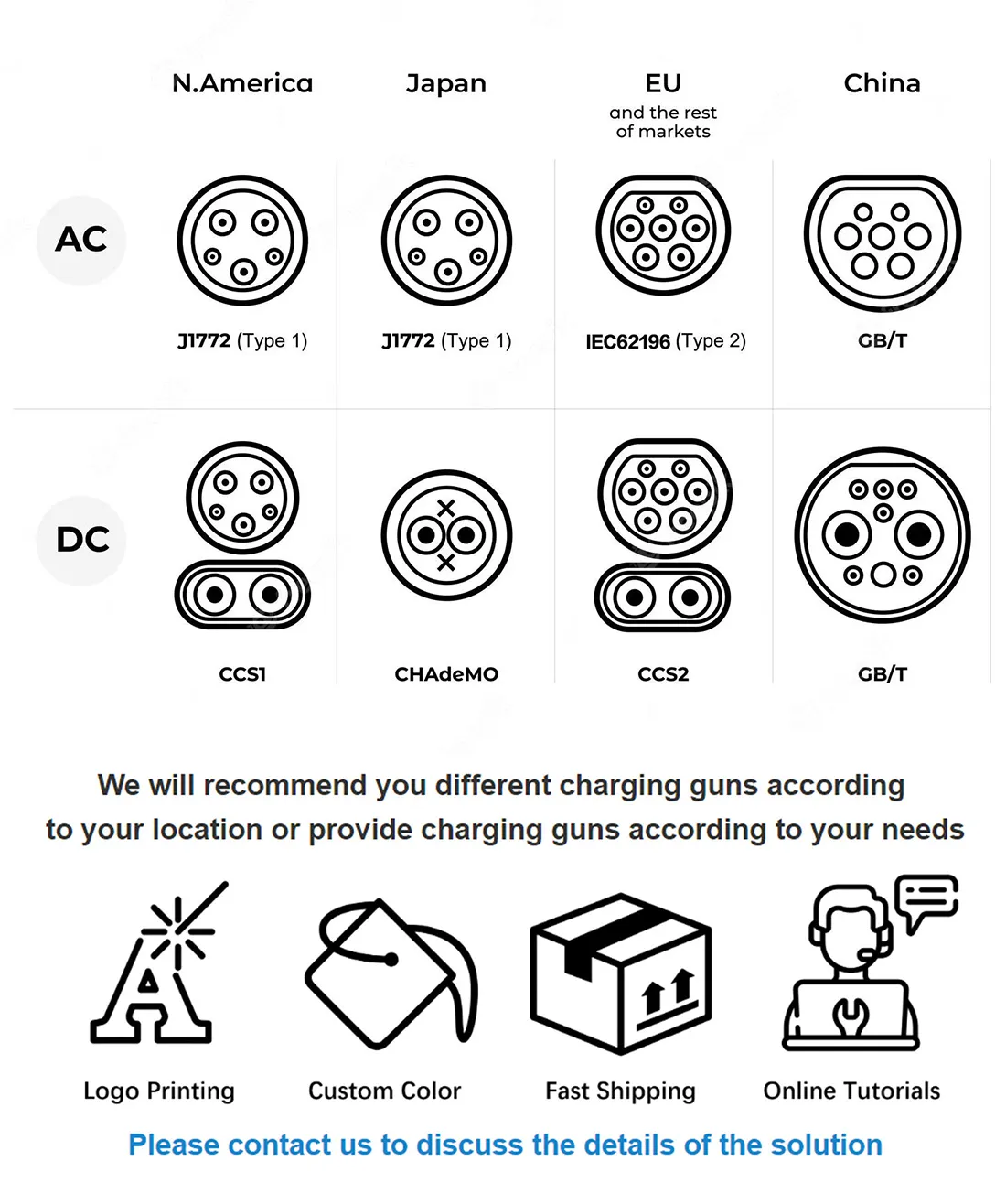

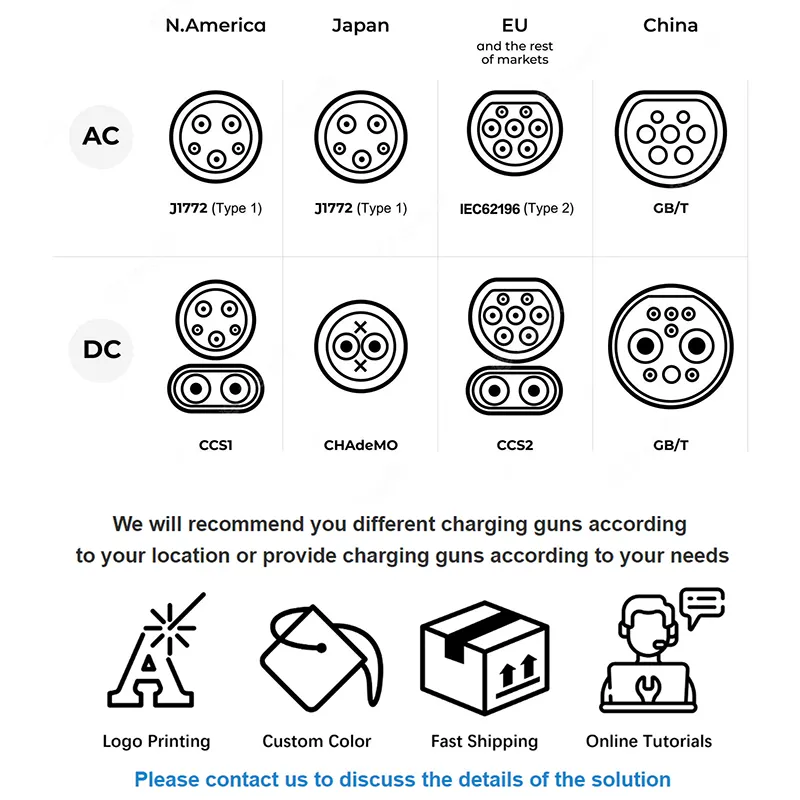

Ładowarka ścienna prądu stałego o dużej mocy 40 kW do magazynów flotowych

Najwyższa moc, jaką umieścimy na ścianie

Czterdzieści kilowatów to praktyczny sufit do montażu na ścianie i już wiemy dlaczego. Poza tym moc cieplna i masa jednostkowa sprawiają, że wspornik ścienny jest złym rozwiązaniem technicznym — kończy się to ciężką skrzynią, ograniczeniami wymuszonej wentylacji i mocowaniem konstrukcyjnym, na którym większość właścicieli budynków nie zgodzi się zgodzić. AF-DC-040-B-A-O-2-H znajduje się dokładnie na tej granicy.

To, co dostajesz za pozostanie poniżej tego poziomu, jest znaczące. Bez betonowego cokołu, bez rowów kablowych, bez utraty miejsca parkingowego dla samej ładowarki i bez trwałych zmian w powierzchni, którą możesz tylko wynajmować. Na parkingu podziemnym o suficie wynoszącym 2,2 metra jednostka naścienna jest często jedyną opcją, która fizycznie działa.

Wyjście wynosi 0–133 A przy napięciu 200–1000 V prądu stałego — to samo okno napięciowe, co nasze szafy o mocy 60 kW i 120 kW, z skrzynki zajmującej mniejszą powierzchnię ściany niż grzejnik domowy.

Jaki montaż ścienny faktycznie Cię oszczędza

Żadnych robót budowlanych: szafka podłogowa zazwyczaj wymaga fundamentu, poprowadzenia przewodów i odnowienia. Montaż na ścianie całkowicie eliminuje tę kwestię z kosztów projektu.

Żadnych strat miejsca parkingowego: szafka podłogowa plus jej odstęp bezpieczeństwa zajmują powierzchnię użytkową. Urządzenie przykręcone do ściany lub kolumny nie wymaga żadnego obciążenia.

Możliwość stosowania pod niskimi sufitami: przy wysokości 660 mm na wsporniku pasuje do parkingów podziemnych, gdzie szafka o wysokości 1,9 m nie może przekroczyć ograniczenia wysokości rampy.

Instalacja odwracalna: w wynajmowanych pomieszczeniach urządzenie można zdjąć ze ściany, a mocowania są sprawne. Wielu właścicieli zatwierdzi to, jeśli odmówią prac ziemnych.

Takie same wymiary 450 × 660 × 240, jak nasze modele 20 kW i 30 kW: zakłady o mieszanej mocy mają tę samą konstrukcję wsporników i jedną listę części zamiennych.

Wyjście 133 A przy pełnym zakresie napięcia: prąd znamionowy utrzymuje się na poziomie 800 V, a nie spada, czyli w tym przypadku konkurenci o cienkich specyfikacjach nie spełniają swoich oczekiwań.

Specyfikacje techniczne

Witryny, w których ten model jest jedynym rozsądnym dopasowaniem

Parkingi podziemne i wielopoziomowe: wysokość sufitu i prześwit pod rampą wykluczają szafy podłogowe; montaż na kolumnie dobrze pasuje do tego urządzenia.

Wynajęte podjazdy do sklepów detalicznych: najemcy, którzy nie mogą rozpocząć inwestycji, nadal chcą ładowania prądem stałym na miejscu.

Historyczne lub objęte ograniczeniami planistycznymi centra miast: władze, które odmawiają wprowadzenia nowej małej architektury, często zezwalają na montaż na ścianie w istniejącej konstrukcji.

Kompaktowe miejskie stacje benzynowe: teren przed dworcem został już zagospodarowany pod wyspy paliwowe i komunikację; Powierzchnia ścian w budynku sklepu jest wolna.

Budynki zajezdni z istniejącą tablicą trójfazową na ścianie: krótkie przebiegi kabli, minimalne prace instalacyjne, szybkie uruchomienie.

Projekt termiczny przy limicie montażu na ścianie

Przetwornica o mocy 40 kW pracująca z wydajnością 95% rozprasza około dwóch kilowatów w postaci ciepła. W szafce podłogowej to ciepło ma dużą objętość i wysoki komin, z którym można pracować. Na ścianie nie ma żadnego z nich, więc ścieżkę przepływu powietrza należy raczej zaplanować, niż zakładać.

Wlot powietrza w obudowie jest niski, wylot jest wysoki, a wewnętrzna przegroda utrzymuje gorące powietrze z dala od elektroniki sterującej i licznika – elementów, których dokładność zmienia się podczas gotowania. Wentylatory są sterowane temperaturą i pracują tylko z taką mocą, jak wymagają tego warunki, co zapewnia akceptowalną ciszę urządzenia w bloku mieszkalnym.

Wycofywanie danych wyjściowych ma charakter progresywny, a nie binarny. Jeśli temperatura otoczenia i obciążenie podniosą temperaturę modułu do wartości granicznej, ładowarka stopniowo zmniejsza prąd, a sesja po prostu trwa dłużej. Nie potknie się i nie zrzuci kierowcy. To zachowanie ma największe znaczenie na zamkniętych parkingach podziemnych z ograniczoną wymianą powietrza, czyli dokładnie tam, gdzie instaluje się te urządzenia.

Zapisy testów i certyfikacji

Zgodność z EN IEC 61851-1:2019 i EN IEC 61851-23:2014; Dokumentacja CE i seryjny raport z testów są dostarczane z każdym urządzeniem.

Rozszerzone wygrzewanie charakterystyczne dla tego modelu — pełne obciążenie 40 kW utrzymywane podczas rejestrowania temperatur obudowy i modułu, ponieważ jest to najwyższa gęstość ciepła w naszej ofercie do montażu naściennego.

Testowanie 100% wytrzymałości dielektrycznej i rezystancji izolacji.

Weryfikacja licznika względem skalibrowanego odniesienia; Dokładność poziomu 1,0 potwierdzona na jednostkę i zarejestrowana w odniesieniu do numeru seryjnego.

Weryfikacja IP54 i 96-godzinna mgła solna na wykończeniu obudowy.

Dane dotyczące próby rozciągania wsporników i mocowań dostępne na żądanie — przydatne, gdy inspektor budowlany prosi o uzasadnienie konstrukcyjne przed zatwierdzeniem instalacji.

Etapy produkcji

1. Weryfikacja komponentów przy odbiorze towaru: moduły mocy, styczniki, miernik, złącza i wentylatory sprawdzone zgodnie ze specyfikacją.

2. Wykrawanie CNC i formowanie prasą krawędziową paneli obudowy; Otwory wentylacyjne są częścią programu wykrawania i nie są wiercone później.

3. Spawanie zrobotyzowane połączenia ramy i wspornika, a następnie obróbka szwów.

4. Przygotowanie powierzchni i elektrostatyczne malowanie proszkowe z utwardzaniem w piecu.

5. Montaż układu napędowego – zamontowane moduły, szyny zbiorcze i przegrody wewnętrzne; wszystkie zaciski zasilania dokręcone i oznakowane.

6. Zespół sterowania i pomiaru, prowadzenie wiązki przewodów z dala od ścieżki gorącego powietrza.

7. Wgranie oprogramowania, kalibracja czujnika, weryfikacja licznika względem wzorca.

8. Rozszerzony przebieg termiczny przy pełnym obciążeniu, testy bezpieczeństwa, kontrola IP, a następnie pakowanie eksportowe.

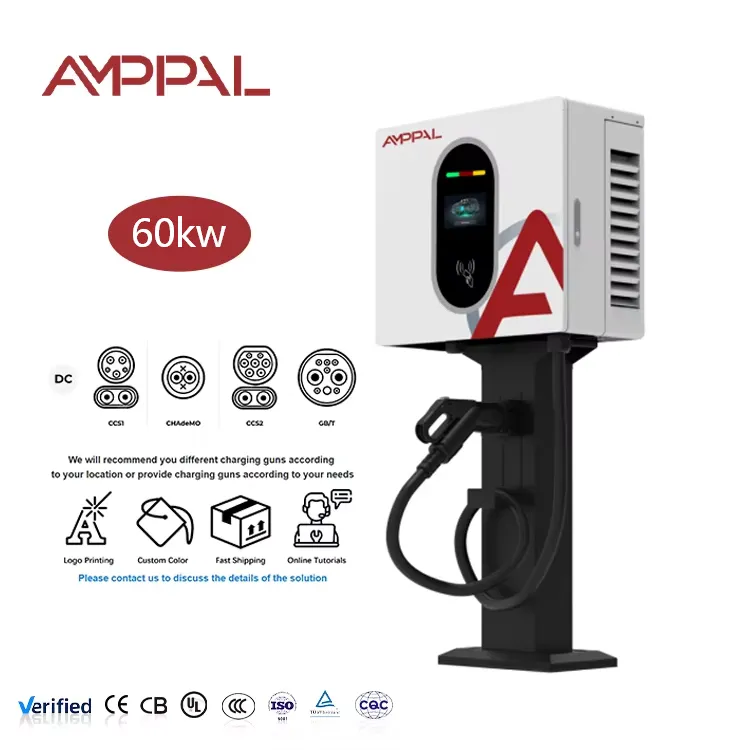

40 kW na ścianie czy 60 kW na podłodze?

Jest to decyzja, którą faktycznie podejmuje większość kupujących na tym poziomie mocy, dlatego oto nasza szczera lektura na jej temat.

Wybierz jednostkę ścienną o mocy 40 kW, gdy nie ma miejsca na podłodze, prace ziemne są zabronione lub nieekonomiczne, wysokość sufitu jest ograniczona lub instalacja musi być odwracalna. Pobiera około 60 A na fazę, co wiele istniejących tablic komercyjnych jest w stanie obsłużyć bez modernizacji.

Jeśli dysponujesz przestrzenią i wydajnością, chcesz pracować z dwoma pistoletami lub potrzebujesz krótszych sesji na placu publicznym, wybierz jednostkę podłogową o mocy 60 kW. Na dostarczony kilowat jest to zwykle lepsza wartość, a serwisowanie szafy podłogowej jest łatwiejsze – technik pracuje stojąc na poziomie gruntu, a nie na platformie. Jeśli naprawdę masz do wyboru obie opcje, zdecydowanie lepszym wyborem będzie moduł podłogowy. Ten produkt zasługuje na swoje miejsce, gdy tak nie jest.

Jak wypadamy na tle konkurencyjnych jednostek o mocy 40 kW

Prąd przy wysokim napięciu: utrzymujemy 133A w pełnym oknie 200-1000VDC. Przed porównaniem cen poproś o tę samą kwotę przy 800 V od dowolnej alternatywy.

Zachowanie termiczne przy obniżaniu wartości znamionowych: zapytaj, co dzieje się w temperaturze otoczenia 45°C w zamkniętej przestrzeni. Stopniowe wycofywanie utrzymuje sesje w działaniu; ciężka podróż nie.

Dozowanie: poziom 1.0 w standardzie, kalibracja rejestrowana według numeru seryjnego.

Dokumentacja konstrukcyjna: dostarczone dane dotyczące próby rozciągania wspornika, co skraca czas uzyskania pozwolenia na budowę w obiektach komercyjnych.

Warunki handlowe: standard jednostkowy MOQ 1 z czasem realizacji 15-20 dni roboczych; 50 jednostek i 25-30 dni roboczych na niestandardowy branding. Dwuletnia gwarancja z możliwością przedłużenia.

Planowanie pakowania, wagi i frachtu

Każda jednostka jest dostarczana w pięciowarstwowym kartonie o wymiarach około 540 × 750 × 330 mm i wadze brutto około 52 kg. Jest to najcięższy z trzech modeli montowanych na ścianie, dlatego należy zaplanować obsługę mechaniczną lub dwie osoby w miejscu instalacji.

Dziesięć sztuk na palecie eksportowej, na drewnie poddanym obróbce cieplnej, niepoddawanym fumigacji, owiniętym taśmą i rozciągliwą. Kontener o długości 20 stóp mieści około 80 jednostek na paletach, a sześcian o wysokości 40 stóp około 170.

Dostępne warunki to EXW, FOB Ningbo lub Szanghaj, CIF i DDP dla większości miejsc docelowych w Europie i Zatoce Perskiej. Jednostki próbek wysyłane są drogą lotniczą lub ekspresową w ciągu 5-7 dni. Dokumenty wysyłkowe obejmują fakturę handlową, listę pakowania, deklarację zgodności CE, seryjny raport z testów i świadectwo pochodzenia na żądanie.

Wsparcie i części podlegające serwisowaniu

Dwuletnia gwarancja na moduły mocy, płytę sterującą, miernik, styczniki, wentylatory i ekran.

Wentylatory są traktowane jako element nadający się do serwisowania i można je wymienić na miejscu w czasie krótszym niż trzydzieści minut po odizolowaniu urządzenia — bez możliwości zwrotu do fabryki.

Zdalne wyszukiwanie kodów usterek poprzez OCPP w połączonych lokalizacjach; większość diagnoz przeprowadzana jest bez wizyty.

Części zamienne wysyłane są w ciągu 48 godzin od potwierdzonej wady, w ciągu 3-5 dni roboczych przesyłką kurierską.

Kwartalne czyszczenie filtra to pojedyncze zadanie konserwacyjne, które ma największe znaczenie w tym modelu, biorąc pod uwagę jego gęstość cieplną. Instrukcja dokumentuje procedurę za pomocą zdjęć.

Błędy instalacyjne charakterystyczne dla jednostki ściennej o mocy 40 kW

Źle: mocowanie do lekkiego bloczka lub ścianki działowej. Po prawej: żelbet, solidny mur lub specjalnie zbudowana rama stalowa. Urządzenie waży ponad 45 kg przed podłączeniem kabla i pistoletu.

Źle: instalacja w szczelnej piwnicy bez oceny wentylacji. Po prawej: potwierdzić wymianę powietrza w pomieszczeniu. Dwa kilowaty ciągłego ciepła w zamkniętym pomieszczeniu podnoszą temperaturę otoczenia i powodują cofanie się ciepła.

Źle: montaż urządzenia powyżej wysokości głowy, aby zaoszczędzić miejsce. Po prawej: trzymaj ekran na wysokości oczu, a kaburę pistoletu w wygodnym zasięgu. Niezręczna ergonomia generuje wezwania pomocy technicznej i uszkodzone kable.

Źle: za mały rozmiar kabla zasilającego dla długości czterdziestu metrów lub większej. Po prawej: oblicz spadek napięcia na rzeczywistej trasie przy 60 A na fazę, a nie tylko obciążalność prądową.

Źle: uszczelnienie urządzenia względem wnęki ściennej bez odstępu z tyłu. Po prawej: przestrzegaj odstępów w nawiasach. Prześwit tylny jest częścią projektu chłodzenia, a nie preferencją montażową.

Raporty z zainstalowanych witryn

Operator centrum handlowego w Stambule zainstalował sześć lokali na kolumnach piwnicznych w 2025 r. po tym, jak projekt wolnostojący nie przeszedł badania wysokości rampy. Inżynier projektu poinformował, że decydującym punktem technicznym było zachowanie się cofania pod wpływem ciepła — w sierpniu piwnica nagrzewa się, a oni doświadczyli trudnych podróży ze sprzętem poprzedniego dostawcy.

Oddział wynajmu samochodów na lotnisku w Tbilisi obsługuje cztery jednostki pod baldachimem. Kierownik floty zauważył, że 133A wystarczy, aby zawrócić zwrócony pojazd pomiędzy wypożyczeniami, a uchwyt ścienny zapewnia pełną użyteczność wszystkich czterech kieszeni, czego nie zapewniłby układ szafy.

Instalator w Niemczech, który zamontował ponad dwadzieścia takich elementów w blokach mieszkalnych, przedstawił jedną spójną opinię: dokumentacja testu rozciągania wsporników pozwala na zatwierdzenie jej przez kierownictwo budynku, a on prosi o nią przy każdym projekcie.

Często zadawane pytania przed zakupem

P: Czy ściana to wytrzyma?

Odp.: Jednostka waży około 45 kg. Wymagany jest solidny mur lub żelbet; Na życzenie dostarczamy dane dotyczące próby rozciągania wspornika.

P: Jakiego prądu zasilania potrzebuje?

Odp.: Około 60 A na fazę przy napięciu trójfazowym 380 V i pełnym obciążeniu.

P: Czy będzie działać w zamkniętym parkingu podziemnym?

Odpowiedź: Tak, pod warunkiem oceny wentylacji. Przy pełnym obciążeniu rozprasza w sposób ciągły około 2 kW ciepła.

P: Jak szybka jest sesja?

Odp.: Około 45–55 minut dla 20–80% typowego pakietu 60 kWh, w zależności od tego, co akceptuje BMS pojazdu.

P: Czy 40 kW to największa jednostka naścienna, jaką produkujesz?

O: Tak. Ponad to budujemy jednostki podłogowe, gdyż montaż naścienny przestaje być właściwym rozwiązaniem inżynierskim.

P: Czy zamiast tego można go zamontować na słupie?

Odp.: Tak, z naszym zestawem do montażu na słupie, pod warunkiem, że słup jest przystosowany do obciążenia. Określ w momencie składania zamówienia.

P: Czy obsługuje podwójne pistolety?

O: Nie. To broń jednodziałowa. Jeśli chodzi o jednoczesne ładowanie wielu pojazdów, spójrz na nasze rozdzielne szafy zasilające.

P: Jaki jest poziom hałasu w budynku mieszkalnym?

Odp.: Wentylatory mają regulowaną prędkość i są ciche przy częściowym obciążeniu. Przy długotrwałym pełnym obciążeniu w ograniczonej przestrzeni należy spodziewać się hałasu porównywalnego do zewnętrznego skraplacza klimatyzacji.
