Dwukierunkowa ładowarka EV V2G DC o mocy 7 kW do zastosowań związanych z energią domową i inteligentnymi sieciami

Co jednostka dwukierunkowa o mocy 7 kW robi dla domu?

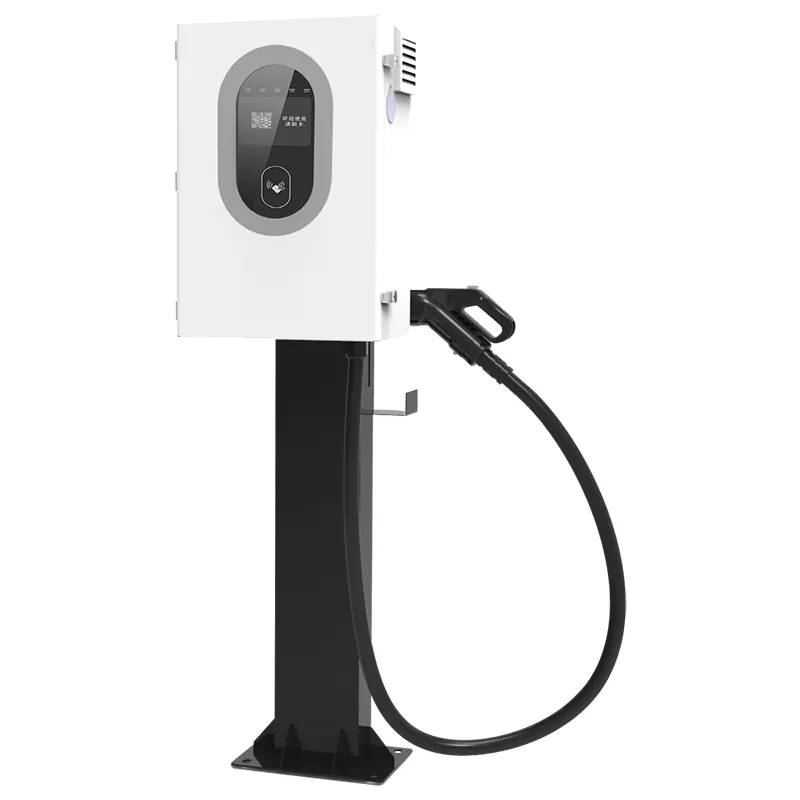

Dwukierunkowa ładowarka EV V2G DC o mocy 7 kW do zastosowań w energetyce domowej i inteligentnych sieciach (AF-DC-07) to mała dwukierunkowa ładowarka prądu stałego. Wykonuje oczywistą pracę – ładuje pojazd elektryczny z mocą 7 kW – i drugą, której większość ładowarek nie jest w stanie wykonać: pobiera energię z samochodu i zasila dom. Ten drugi kierunek oznacza w praktyce V2H (pojazd-dom) i V2G (pojazd-sieć).

W typowym domu z akumulatorem EV o mocy 40–60 kWh, 7 kW przepływu wstecznego pokrywa obciążenie podstawowe: lodówkę, router, oświetlenie, pompy obiegowe ogrzewania. Nie uruchomi jednocześnie piekarnika elektrycznego i pompy ciepła. Kupuje godziny przetrwania w przypadku awarii, a nie tydzień niezależności od sieci.

Sześć powodów, dla których jednostka 7 kW zmienia dom

Argumentem nie jest prędkość ładowania; jest to drugi kierunek przepływu. Kupujący powtarzają sześć punktów po instalacji:

Zasilanie awaryjne bez drugiego akumulatora: pojazd elektryczny, który już posiadasz, staje się rezerwą. Samochód o mocy 60 kWh wystarczy na dwa dni domowego wieczornego obciążenia.

Arbitraż szczyt-dolina: ładuj w taryfach nocnych, rozładowuj w drogim oknie wieczornym i pozwól licznikowi wykonać obliczenia.

Stopień ochrony IP55 przed warunkami atmosferycznymi: deszcz, kurz i słone powietrze przybrzeżne radzą sobie lepiej niż szafy IP54 w większym rodzeństwie.

Montaż na kolumnie lub słupie: szafka o wymiarach 600 x 450 x 230 mm pasuje do ściany, stalowej kolumny lub słupa przydrożnego.

Sprawność na poziomie 95% lub lepsza w obu kierunkach, więc podróż w obie strony z sieci do akumulatora do sieci powoduje utratę mniej niż jednej dziesiątej energii.

Pięć sposobów rozpoczęcia sesji: skanowanie QR, karta, automatyczny start VIN, kontrola platformy lub wymuszony start offline w przypadku awarii sieci.

Dane techniczne

Gdzie jednostka V2G o mocy 7 kW zdobywa swoje miejsce

Nie jest to produkt flotowy. Rozmiar dostosowany do pojedynczych miejsc parkingowych; oto scenariusze, w których właściciele zgłaszają prawdziwy zwrot kosztów:

Domy jednorodzinne w Niemczech, Holandii i krajach nordyckich z taryfami za energię elektryczną według czasu użytkowania.

Domki letniskowe i nieruchomości wiejskie, w których przerwy w dostawie prądu są raczej rutyną niż rzadkością.

Małe sklepy i biura domowe pracujące przy ciągłym obciążeniu 500–1500 W.

Domy z fotowoltaiką: nadmiar w południe ładuje samochód, wieczorny rozładowanie pokrywa szczyt w porze kolacji.

Właściciele instalujący miejsca parkingowe gotowe do obsługi V2G jako punkt sprzedaży skierowany do najemców.

Jak przełącznik ładowania i rozładowywania w jednej szafce

Wewnątrz AF-DC-07 znajduje się jeden dwukierunkowy stopień mocy. W trybie ładowania prostuje trójfazowy prąd przemienny na prąd stały dla akumulatora. W trybie rozładowania te same moduły zamieniają prąd stały z powrotem na prąd przemienny przy napięciu 230/400 V. Nie ma przykręcanego oddzielnego falownika – dzięki tej topologii szafa ma wymiary 600 x 450 x 230 mm i wydajność na poziomie 95% lub więcej w obie strony.

ISO 15118 obsługuje uzgadnianie V2G. Samochód i ładowarka wymieniają podpisany komunikat o tym, ile energii można odzyskać, a przepływ wsteczny rozpoczyna się dopiero po uzyskaniu autoryzacji. To nie jest zhakowany falownik zasilający dom; jest to centrala licznikowa zgodna ze standardami.

Startup jest celowo wielowarstwowy. Sesje online rozpoczynają się od kodu QR, karty, rozpoznania numeru VIN lub platformy chmurowej AMPPAL. W przypadku awarii sieci wymuszony start w trybie offline pozwala na korzystanie z ładowarki z lokalnym uwierzytelnianiem – przydatne, gdy router ulegnie awarii w wyniku awarii.

Certyfikaty, które ubezpieczyciel właściciela domu chce zobaczyć

Strona główna V2G znajduje się w szarej strefie na kilku rynkach, więc formalności mają znaczenie. Oto dokumenty dostarczane z każdym AF-DC-07:

Znaki CE i TUV na rynek UE; UL i CB dostępne dla Ameryki Północnej i innych regionów.

Zgodność z normą IEC 61851 dotyczącą zachowania podczas ładowania prądem stałym i bezpieczeństwa złączy.

Certyfikat ISO 15118 dla stosu komunikacyjnego V2G – część, która sprawia, że ​​sesje dwukierunkowe są mierzone i legalne.

Testowany zgodnie z normą IP55 zgodnie z IEC 60529: wytrzymuje spuszczanie węża i wydmuchiwanie kurzu.

Zapis testów fabrycznych każdego urządzenia: izolacja, uziemienie i pełna praca dwukierunkowa przy mocy znamionowej.

Moduły szerokotemperaturowe od -30°C do +55°C do montażu na zewnątrz w zimie.

Jak budowane są jednostki 7kW w Yueqing

Fabryka znajduje się w Yueqing w Zhejiang – mieście nazywanym przez mieszkańców chińską stolicą urządzeń elektrycznych. AMPPAL prowadzi go od 2014 roku i zatrudnia ponad 260 pracowników. Sekwencja budowy jednostki 7 kW:

Blacha stalowa jest cięta na maszynach laserowych TRUMPF i gięta na prasach krawędziowych CNC.

Ramiona robota FANUC ustawiają moduły mocy; Produkty prądu stałego działają na własnej linii, oddzielnej od prądu przemiennego.

Płytki stopnia mocy są lutowane na fali i przechodzą automatyczną kontrolę optyczną.

Każda jednostka ma dwukierunkowe wypalanie przy pełnym obciążeniu: cztery godziny ładowania, a następnie rozładowywanie przy 7 kW.

Obudowa jest najpierw malowana proszkowo; Uszczelki IP55 są montowane ręcznie i sprawdzane momentem dokręcania.

Oprogramowanie sprzętowe jest flashowane przy użyciu stosu ISO 15118 i włączonych wszystkich pięciu metod uruchamiania.

Przed zarejestrowaniem numeru seryjnego następuje ostateczna kontrola wizualna i elektryczna.

Jednostki pakowane są w indywidualne skrzynie; czas realizacji wynosi 15-20 dni roboczych.

Czy 7 kW wystarczy? Dobór domowej jednostki V2G

Zacznij od obciążenia, które musisz pokryć w przypadku awarii: lodówka, router, oświetlenie, pompa obiegowa ogrzewania, zwykle 400-800W. Na tym poziomie 7 kW mocy zwrotnej pokrywa dom przez wiele godzin, podczas gdy samochód utrzymuje poziom naładowania na poranną jazdę.

Jeśli w Twoim domu jest jednocześnie zainstalowana elektryczna pompa ciepła, kuchenka indukcyjna i sauna, 7 kW nie wytrzyma tej wartości szczytowej. Jednostka o mocy 30 kW lub 60 kW mogłaby, ale to zmienia cenę i instalację. Dla większości gospodarstw domowych 7 kW wystarczy.

Nie dla Ciebie, jeśli potrzebujesz UPS dla całego domu, który włącza się w czasie krótszym niż sekunda, lub jednostki, która zasila dom w przypadku kilkudniowej przerwy w dostawie prądu. AF-DC-07 to dwukierunkowa ładowarka z pomiarem, a nie falownik poza siecią. W Twojej taryfie nie ma spreadu między szczytami a dolinami? Argument arbitrażu również znika.

Dlaczego kupujący wybierają AMPPAL dla domu V2G

Czas realizacji 15-20 dni roboczych w przypadku standardowych jednostek; Znakowanie OEM i niestandardowa farba na życzenie.

MOQ jednej jednostki do wyceny - wysyłamy do inżynierów i małych importerów pojedyncze sztuki, a nie tylko palety.

Certyfikaty CE, TUV, UL, CB i CCC w aktach; dokumentacja jest dostarczana z każdym zamówieniem.

260+ pracowników i ponad 1 milion dostarczonych jednostek od 2014 roku; AMPPAL obsługuje także ponad 200 stacji ładowania.

Europejski magazyn części zamiennych: pistolety ładujące, tablice sterujące i wyświetlacze wysyłane są w ciągu 3-5 dni roboczych.

Pakowanie i dostawa modelu 7 kW

Każdy AF-DC-07 jest dostarczany w drewnianej lub ciężkiej skrzyni kartonowej o wymiarach około 750 x 600 x 350 mm, około 40 kg z pistoletem i wspornikiem montażowym. Wkładki piankowe utrzymują obudowę; pistolet i kabel są transportowane w worku chroniącym przed wilgocią.

W 20-stopowym kontenerze mieści się około 60 jednostek; sześcian o wysokości 40 stóp i około 130 metrów. Palety są przywiązywane pasami, a ładunek fotografowany przed zgrzaniem.

Standardowe warunki to FOB Ningbo lub Szanghaj, z wyceną CIF i CFR na żądanie. Dokumenty obejmują fakturę, listę przewozową, list przewozowy i deklarację CE; certyfikaty wychodzą z wyprzedzeniem.

Wsparcie po wylądowaniu bloku 7kW

24 miesiące na urządzeniu. Dla domowego V2G liczy się stopień falownika - działa w obie strony i jest osłonięty.

Aktualizacje oprogramowania sprzętowego stosu ISO 15118 są bezpłatne przez cały okres użytkowania produktu za pośrednictwem chmury lub USB.

Części zamienne do typowych awarii wysyłamy w ciągu 3-5 dni roboczych; pistolet ładujący jest najczęściej zamawianym zamiennikiem.

Rok bezpłatnej zdalnej diagnozy — wyślij zdjęcie lub eksport dziennika i uzyskaj odpowiedź tego samego dnia.

Licencjonowany elektryk może wykonać instalację w ciągu jednego dnia; instrukcja zawiera schematy połączeń i wartości momentu obrotowego.

Typowe błędy w domowych instalacjach V2G

Źle: Montaż urządzenia w miejscu, w którym odpływ dachowy kapie na łącznik. Po prawej: wybierz miejsce z krawędzią okapową lub niewielkim zwisem — stopień ochrony IP55 radzi sobie z warunkami atmosferycznymi, a nie wodą skierowaną do gniazdka.

Źle: Zakładając, że rozładowywanie rozpoczyna się w momencie podłączenia samochodu. Słusznie: musi zostać zakończone uzgodnienie ISO 15118, a w aplikacji należy najpierw włączyć harmonogram rozładunku.

Źle: dobieranie obciążeń w domu powyżej 7 kW i nadzieja, że ​​ładowarka sobie z tym poradzi. Po prawej: utrzymuj obciążenia wyładowcze poniżej 6 kW, aby pozostawić miejsce na straty.

Źle: Zasilanie wyjścia prądu przemiennego przez losowy przedłużacz. Po prawej: podłącz na stałe stronę wyjściową do dedykowanego obwodu z własnym wyłącznikiem.

Źle: Pominięcie zabezpieczenia przeciwprzepięciowego, ponieważ ładowarka ma ochronę odgromową. Po prawej: jednostka chroni się sama; panel domowy nadal potrzebuje własnego SPD typu 2.

Co zgłaszają właściciele domów i właściciele małych firm

Właściciel domu w Bawarii w Niemczech użytkuje AF-DC-07 z pojazdem elektrycznym o mocy 58 kWh w ramach taryfy czasowej. Ładuje przez noc z niską szybkością i rozładowuje w godzinach 18:00-21:00; licznik pokazuje około 14 euro zaoszczędzonych miesięcznie w pierwszym kwartale. Jego jedyne zastrzeżenie: otwory we wspornikach wymagały drugiego wiercenia w ceglanej ścianie.

Właściciel małej piekarni w Holandii używa tego urządzenia zarówno jako ładowarki, jak i bufora awaryjnego dla swoich lodówek. 40-minutowa przerwa w dostawie prądu w styczniu nic go nie kosztowała – w samochodzie działały chłodnice. Na naklejce QR zbiera się kurz i należy ją od czasu do czasu przetrzeć.

Zarządca nieruchomości wiejskich w Nowej Zelandii umieścił urządzenie na słupie obok wynajmowanego domku. Goście skanują, aby rozpocząć ładowanie; umożliwia zdalne rozładowywanie V2H podczas burz. Jego werdykt: zainstalował pierwszą ładowarkę, która nie wymagała ponownej wizyty w ciągu miesiąca.

Strona główna V2G Pytania, odpowiedzi

P: Czy AF-DC-07 może zasilać cały dom podczas awarii?

Odp.: Zasila do 7 kW – lodówki, oświetlenie, router, pompy. Ciężkie jednoczesne obciążenia, takie jak piekarniki, przekroczą tę wartość.

P: Czy rozładowanie V2G szkodzi akumulatorowi samochodowemu?

O: Głębokość i częstotliwość mają większe znaczenie niż kierunek. Nocne dwugodzinne rozładowanie o mocy 7 kW to cykl łagodny; większość pojazdów elektrycznych obsługuje to w ramach gwarancji.

P: Które samochody współpracują z tą ładowarką?

Odp.: Każdy pojazd elektryczny obsługujący dwukierunkowe ładowanie ISO 15118 przez CCS lub GB/T — najpierw sprawdź listę obsługi V2G swojego samochodu.

P: Czy podłączenie do sieci jest legalne?

Odp.: Na rynkach UE i Wielkiej Brytanii tak, ze znakami CE i TUV oraz instalacją licencjonowanego elektryka.

P: Ile mogę zaoszczędzić na taryfach?

Odp.: Przy rozpiętości między szczytem a doliną wynoszącej 20–30 centów wieczorne rozładowanie pozwala zaoszczędzić 1–2 EUR na sesję, 30–60 EUR miesięcznie.

P: Co się stanie, jeśli mój internet ulegnie awarii?

Odp.: Wymuszony start w trybie offline utrzymuje ładowanie i rozładowywanie przy uwierzytelnianiu lokalnym; rozliczenia nadrobią później.

P: Czy potrzebuję osobnego falownika dla domu?

Odp.: Nie – stopień dwukierunkowy odwraca prąd stały na prąd przemienny. Potrzebujesz przełącznika zasilania lub złącza AC do panelu.

P: Czy mogę później zwiększyć moc do 22 kW?

Odpowiedź: Nie, AF-DC-07 ma stałą moc 7 kW. Wybierz modele AMPPAL o mocy 30 kW lub 60 kW, aby uzyskać więcej.
