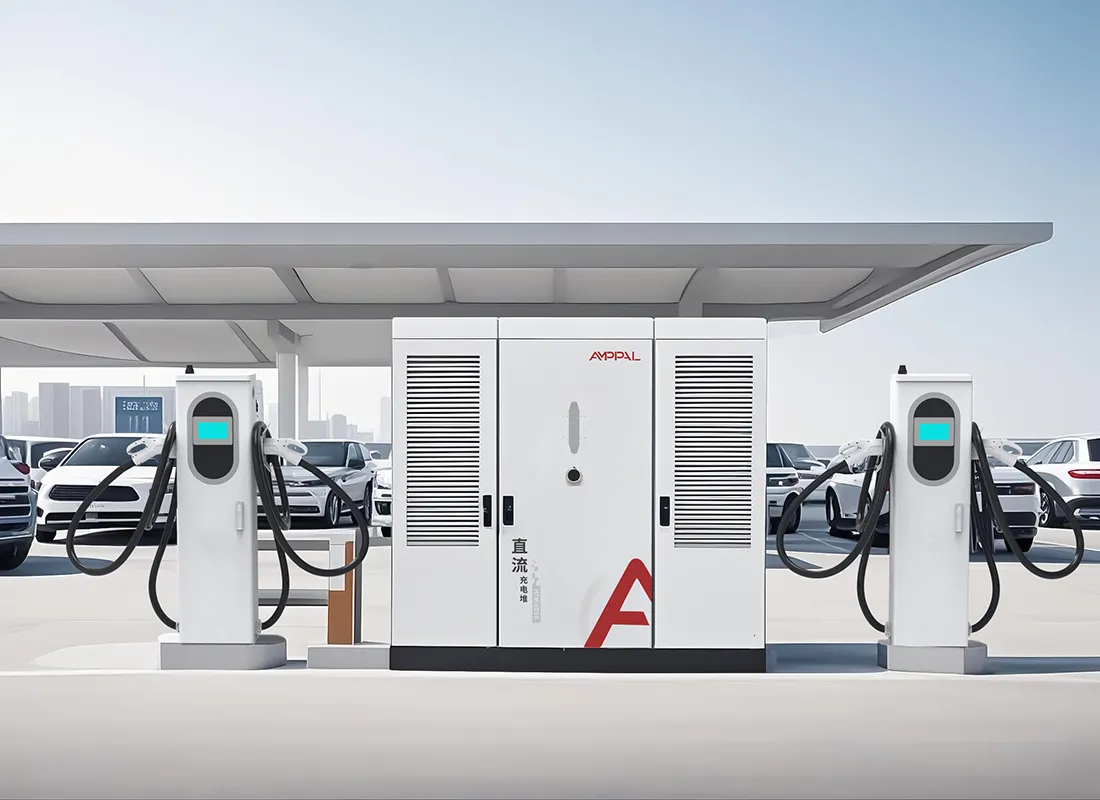

Ultraszybka stacja ładowania DC typu Split do megawatowego ładowania floty

Inżynieria zasilania, sieci i budowy w jednym systemie

Ładowarka o mocy 960kW nie jest większą wersją małej. Jest to projekt elektroenergetyczny z dołączoną ładowarką, a jego sukces tkwi w podstacji, transformatorze i korytkach kablowych w równym stopniu, jak w modułach prostowniczych.

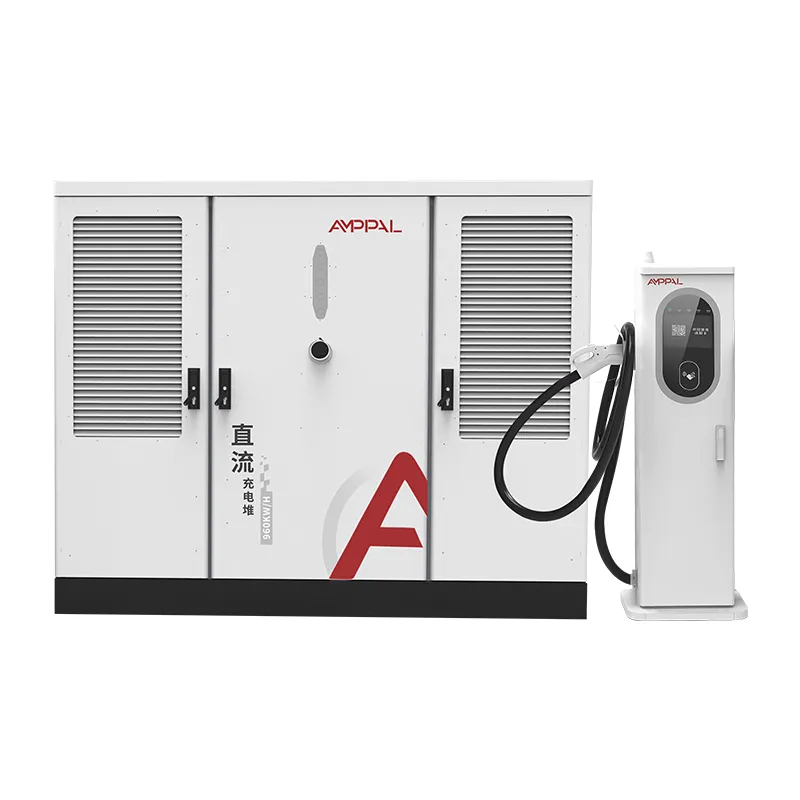

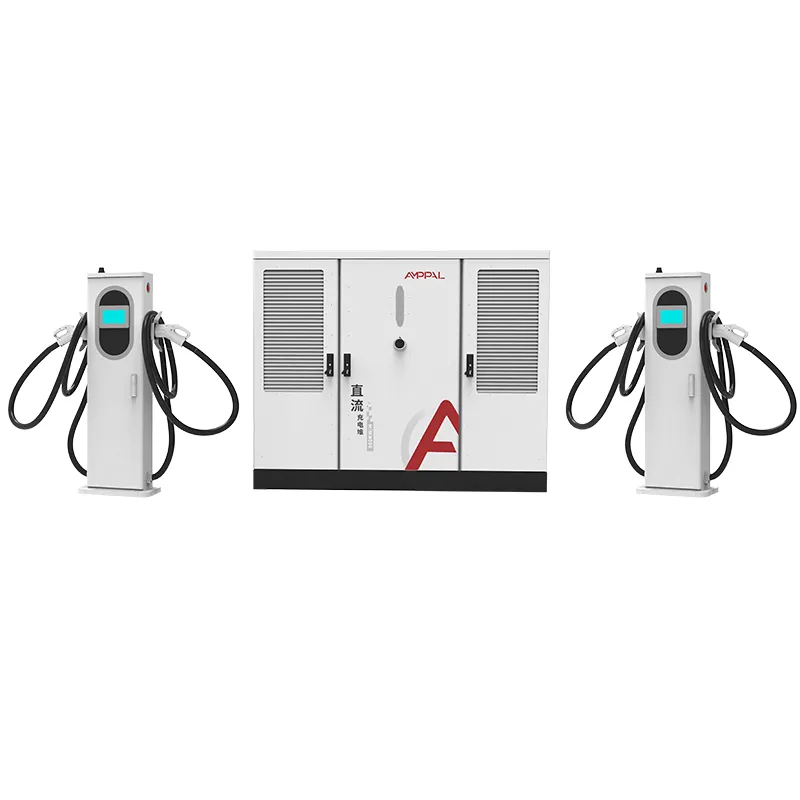

Seria AF-DC-960 koncentruje konwersję mocy w szafce o wymiarach 2200 x 1800 x 1000 mm zasilanej trójfazowym napięciem AC 480 V i rozdziela moc wyjściową na od 2 do 16 zacisków. Pytania inżynieryjne pojawiają się przed kontenerem: rozmiar podajnika, moc transformatora, pomiar zapotrzebowania i kolejność budowy.

Na tej stronie opisano liczby, których faktycznie potrzebuje twórca koncentratora, od mocy wejściowej po akceptację uruchomienia i miejsca, w których podłączamy się jako producent.

Jeśli nadal porównujesz jednostki 120 kW, przestań czytać w tym miejscu. Ten system jest przeznaczony dla operatorów, którzy już zobowiązali się do ładowania dużą mocą, a teraz potrzebują wsparcia technicznego.

Sześć liczb definiujących koncentrator o mocy 960 kW

Przed pierwszym losowaniem o każdym projekcie 960 kW decydują sześciocyfrowe liczby. Oto one, z uczciwą lekturą każdego z nich.

Moc 960 kW przy napięciu trójfazowym 480 V pobiera około 1155 A przy pełnym obciążeniu, co od pierwszego dnia określa klasę linii zasilającej i rozdzielnicy.

Transformator o mocy 1250 kVA to typowe połączenie dla mocy 960 kW plus urządzeń pomocniczych stacji i zapasu mocy, w zależności od zasad użyteczności publicznej.

Współczynnik mocy ≥0,99 utrzymuje składnik bierny w pobliżu zera, co ma znaczenie w przypadku taryf rozliczających zapotrzebowanie na kVA, a nie kW.

16 dział o mocy 960 kW to średnio 60 kW na aktywną sesję, co przy pełnym wykorzystaniu eliminuje kolejkę około 60 pojazdów na godzinę.

Zaciski chłodzone cieczą 600 A koncentrują najwyższy prąd w polach znajdujących się najbliżej szafy, ograniczając duże obciążenia prądu stałego.

15-20 dni roboczych fabrycznego czasu realizacji to najkrótsza część harmonogramu; zatwierdzenie transformatora i zakładu energetycznego zwykle trwa dłużej.

I siódma liczba, której nikt nie drukuje na arkuszu danych: odległość lokalizacji od najbliższej linii średniego napięcia, która decyduje, czy rachunek za media obejmuje słupy, rowy czy podstację.

Dane techniczne

Centra, w których 960 kW ma sens ekonomiczny

Międzystanowe korytarze towarowe obsługujące elektryczne ciężarówki klasy 8, które wymagają sesji 600 A jeden po drugim.

Działki sąsiadujące z mediami, na których do granicy działki przebiega już linia średniego napięcia.

Place przesiadkowe na lotniskach i w portach morskich z regularnymi falami pojazdów, a nie ciągłym ruchem strużkowym.

Hybrydy zajezdni i węzła komunikacyjnego, w których autobusy, ciężarówki i samochody osobowe korzystają z jednej umowy zakupu energii.

Regionalne stacje flagowe, które wzmacniają markę sieci i uzasadniają zastosowanie dedykowanego transformatora.

Parki przemysłowe typu greenfield, w których deweloper może zarezerwować moc transformatorową przed wprowadzeniem się najemców.

Od transformatora użytkowego do magistrali 1000 V DC

Łańcuch zaczyna się od przyłącza średniego napięcia. Zamontowany na podkładce transformator obniża napięcie trójfazowe do 480 V, czyli znamionowe napięcie wejściowe szafy, a panel serwisowy zasila szafę przez dedykowany zasilacz o natężeniu około 1155 A przy pełnym obciążeniu.

Wewnątrz szafy moduły prostownicze przekształcają napięcie prądu przemiennego 480 V na szynę o stałym zasilaniu 300–1000 V prądu stałego. Korekta współczynnika mocy utrzymuje wejście na poziomie ≥0,99, więc pobór mocy biernej stacji pozostaje znikomy nawet wtedy, gdy moduły są bezczynne.

Z magistrali DC terminale negocjują swój udział. Pojedynczy terminal chłodzony cieczą może obsłużyć całą pulę 960 kW na sesję ciężarówki; przy 16 aktywnych samochodach pula dzieli się na około 60 kW na sesję. Zakres mocy obejmuje samochody klasy 400V i ciężarówki klasy 800V bez rekonfiguracji.

Sterowanie na poziomie stacji odbywa się za pośrednictwem protokołu OCPP 1.6 lub 2.0, co pozwala operatorowi zakrywać koncentrator w godzinach szczytu i podnosić go w nocy.

Normy, testy typu i bramki jakości

Sprzęt w skali sieciowej jest poddawany bardziej rygorystycznej kontroli niż sprzęt sprzedawany w sprzedaży detalicznej, dlatego historię jakości należy zapisać w certyfikatach i dziennikach testów.

Wykaz norm UL 2202-2022 i UL 2231-2 obejmuje obudowę i pełny zakres zacisków 2-16.

Stopień ochrony obudowy IP54 potwierdzony testami przeciwpyłowymi i strumieniem wody; obudowy przechodzą przez 96-godzinną mgłę solną dla węzłów przybrzeżnych.

Współczynnik mocy mierzony jest przy pełnym obciążeniu 960 kW w każdej szafie i przed udostępnieniem musi wynosić ≥0,99.

Podczas 48-godzinnego wygrzewania urządzenie przechodzi przez częściowe i pełne obciążenie, a dane są rejestrowane według numeru seryjnego.

Kolejne audyty fabryczne utrzymują ważność wykazu przez cały okres użytkowania produktu, a nie tylko podczas pierwszej wysyłki.

Jak produkowana jest szafa o mocy 960 kW

Krok 1. Zwoje stali są wykrawane i wycinane laserowo, a następnie spawane w ramy za pomocą ramion robota FANUC.

Krok 2. Prasy krawędziowe TRUMPF formują panele; obudowa malowana proszkowo i utwardzona.

Krok 3. Rozdział prądu przemiennego, wyłączniki i pomiary są podłączone do linii prądu przemiennego za pomocą końcówek sterowanych momentem obrotowym.

Krok 4. Moduły prostownika i kontroler alokacji instaluje się na osobnej linii prądu stałego.

Krok 5. Szafa jest testowana pod obciążeniem do 960 kW na banku rezystancyjnym; Rejestrowana jest wydajność, tętnienie i współczynnik mocy.

Krok 6. Następuje 48-godzinne wygrzewanie, a uszkodzone jednostki wracają na linię w celu ponownej obróbki i nowego cyklu.

Krok 7. Kontrola końcowa obejmuje moment obrotowy, okablowanie, etykiety i zapisy seryjne.

Krok 8. Skrzynia na eksport; roczna wydajność zakładu przekracza milion sztuk, a dostawy w 2024 roku przekroczyły milion.

Lista kontrolna inżynierii budowy przed podjęciem decyzji

Najpierw potwierdź umowę na media. Obciążenie o mocy 960 kW jest zdarzeniem taryfowym, a nie wymianą licznika; większość mediów wymaga aplikacji, badania obciążenia, a czasami aktualizacji usługi, co może zająć miesiące.

Rozmiar transformatora z zapasem: 1250 kVA pokrywa szafę wraz z oświetleniem stacji, HVAC i przyszłymi terminalami bez drugiej modernizacji.

Zaplanuj prace budowlane: szafa o wysokości 2200 mm wymaga poziomej podkładki betonowej, rowu kablowego lub trasy korytka do terminali oraz platformy sprzętowej w zasięgu dźwigu lub wózka widłowego dla jednostki w skrzyni.

Jeśli harmonogram Twojego projektu nie jest w stanie znieść opóźnienia w dostawie prądu lub w Twojej lokalizacji nie można zainstalować dedykowanego transformatora, jest to na razie niewłaściwy produkt. Hub o mocy 960 kW jest stałym elementem infrastruktury i zachowuje się jak jeden.

Wyślij nam odpowiedź dotyczącą badania obciążenia, gdy ją otrzymasz; nasi inżynierowie przed złożeniem zamówienia sprawdzą, czy parametry zasilacza i parametry transformatora odpowiadają krzywej wejściowej szafy.

Dlaczego AMPPAL dla koncentratorów o dużej pojemności

Jeden producent szaf, terminali i oprogramowania sterującego, zatem system o mocy 960 kW nie jest montowany na podstawie obietnic trzech dostawców.

Na liście UL 2202-2022 i UL 2231-2, a także CE, CB i TUV dla innych rynków.

Opcje OEM/ODM: branding, zestawy złączy, długości kabli i konfiguracja serwera OCPP.

Dostawa w ciągu 15-20 dni roboczych po zatwierdzeniu rysunku; MOQ z jednego pojemnika.

Wsparcie ze strony firmy obsługującej ponad 200 stacji, w tym 500 jednostek chłodzonych cieczą w ramach projektu NEOM Green Hydro.

Podnoszenie, olinowanie i dostawa dużych szaf

Szafka jest najcięższym elementem przesyłki: skrzynia ze stalową ramą o wymiarach około 2300 x 1900 x 1150 mm z czterema znamionowymi punktami podnoszenia i znajdującym się w środku schematem olinowania. Terminale transportowane są na paletach, a jednostki chłodzone cieczą wysyłane są w stanie suchym, z napełnionym płynem chłodzącym na miejscu.

Kontener o wysokiej kostce o długości 40 stóp mieści szafę i maksymalnie osiem terminali; większy terminal liczy statek w drugim kontenerze. Dostarczamy wyceny FOB Ningbo lub CIF, z fakturą, listem przewozowym, listem przewozowym i raportami UL wystawionymi w ciągu 3 dni roboczych od załadunku.

Przewodnik uruchomienia obejmuje opcje dźwigu i wózka widłowego dla szafy, układ podkładek i harmonogram momentu obrotowego dla połączenia 480 V.

Umowy konserwacyjne i części zamienne do piast

Dwuletnia standardowa gwarancja na szafę, zaciski, moduły mocy i sterownik.

Wymiana między statkami w przypadku awarii gwarancyjnych z wysyłką zastępczą w ciągu 5 dni roboczych.

Zestawy do konserwacji zapobiegawczej piast: filtry, złącza, płyn chłodzący i zapasowe płyty sterujące.

Zdalna diagnostyka OCPP pod kątem limitów obciążenia, dzienników błędów i aktualizacji oprogramowania sprzętowego w różnych strefach czasowych.

Coroczne zalecenie serwisowe: ponowna kontrola momentu obrotowego, serwis filtrów, płukanie płynu chłodzącego co 24 miesiące i skanowanie termiczne szyny DC.

Uwagi dotyczące użytkowania w lokalizacjach o dużej mocy

Źle: zasilenie szafy zanim sieć potwierdzi fazę pracy i napięcie. Po prawej: sprawdź miernikiem AC480V ±10% na wszystkich trzech fazach, a następnie zbliż.

Źle: za mały rozmiar podajnika, ponieważ piasta „w niego wrośnie”. Po prawej: dobierz zasilacz i transformator do zakontraktowanej mocy 960 kW od pierwszego dnia.

Źle: umieszczenie szafy w miejscu, w którym nie można podnieść jednostki w skrzyni. Poprawnie: potwierdź dostęp dźwigiem lub wózkiem widłowym oraz położenie podkładki przed przybyciem kontenera.

Źle: pominięcie przeglądu licznika zapotrzebowania po uruchomieniu. Po prawej: porównaj rozliczenie kVA za pierwszy miesiąc z rekordowym współczynnikiem mocy ≥0,99.

Źle: traktowanie zacisków 600 A jako stałych kotwic, o które można ciągnąć ciężarówki. Po prawej: zainstaluj słupki i poprowadź kabel ręcznie.

Informacje zwrotne od operatora piasty po uruchomieniu

Operator korytarza towarowego w Kalifornii w Stanach Zjednoczonych obsługuje węzeł o mocy 960 kW z sześcioma terminalami chłodzonymi cieczą dla samochodów ciężarowych klasy 8. Po dziewięciu miesiącach stacja zapewnia naładowanie ciężarówki na poziomie 20–80% w około 90 minut, a jego jedyną skargą jest to, że licznik zapotrzebowania przedsiębiorstwa pokazuje miesięczną opłatę za gotowość, której nie przewidział w budżecie.

Zajezdnia autobusowa w Warszawie łączy szafę o mocy 960 kW z dziesięcioma terminalami chłodzonymi powietrzem. Kierownik magazynu chwali współczynnik mocy na swoim rachunku, ale zauważa, że ​​uruchomienie trwało pięć dni zamiast planowanych trzech, ponieważ lokalny operator sieci wymagał dodatkowego badania zabezpieczeń.

Deweloper z Dubaju w Zjednoczonych Emiratach Arabskich zbudował koncentrator wokół transformatora o mocy 1250 kVA i zgłosił, że odbiór elektryczny przebiegł pomyślnie podczas pierwszej kontroli. Jego zastrzeżenie: wymiary szafy wymusiły niewielkie przeprojektowanie drzwi do pomieszczenia technicznego, czego mógłby uniknąć, sprawdzając wymiary skrzynki względem otworu przed pracami budowlanymi.

Często zadawane pytania: Pytania dotyczące siatki i miejsca

P: Jakiej wydajności podajnika potrzebuje szafa o mocy 960 kW?

Odp.: Około 1, 155 A przy napięciu trójfazowym 480 V i pełnym obciążeniu; zasilacz, rozdzielnica i transformator są dobrane odpowiednio do mocy umownej.

P: Jaki transformator pasuje do tego systemu?

Odp.: Zazwyczaj 1250 kVA dla szafy plus urządzenia pomocnicze i zapas, potwierdzone zgodnie z przepisami zakładu energetycznego.

P: Jak współczynnik mocy wpływa na mój rachunek?

Odp.: Przy poziomie ≥0,99 zapotrzebowanie bierne pozostaje znikome, co pozwala uniknąć opłat za zapotrzebowanie opartych na kVA w wielu taryfach komercyjnych.

P: Czy jedna szafa może obsługiwać zarówno ciężarówki, jak i samochody osobowe?

Odp.: Tak, mieszając terminale chłodzone cieczą 600 A do samochodów ciężarowych i terminale chłodzone powietrzem 250 A do samochodów.

P: Jak długo trwa uruchomienie?

Odpowiedź: Zazwyczaj 3-5 dni na miejscu, łącznie ze sprawdzeniem zabezpieczeń zakładu, zakładając, że prace budowlane zostały zakończone.

P: Czy potrzebna jest osobna usługa dla urządzeń pomocniczych stacji?

Odp.: Zalecamy małe zasilanie pomocnicze do oświetlenia i elementów sterujących, ale sama szafka obsługuje główne napięcie 480 V.

P: Które częstotliwości sieci działają?

Odp.: AC480V ±10% przy 50 Hz i 60 Hz, obejmujące większość rynków korzystających z klasy 480 V.

P: Jaki jest czas dostawy?

Odp.: 15–20 dni roboczych po zatwierdzeniu rysunku, przy równoległym działaniu transformatora i mediów po Twojej stronie.
