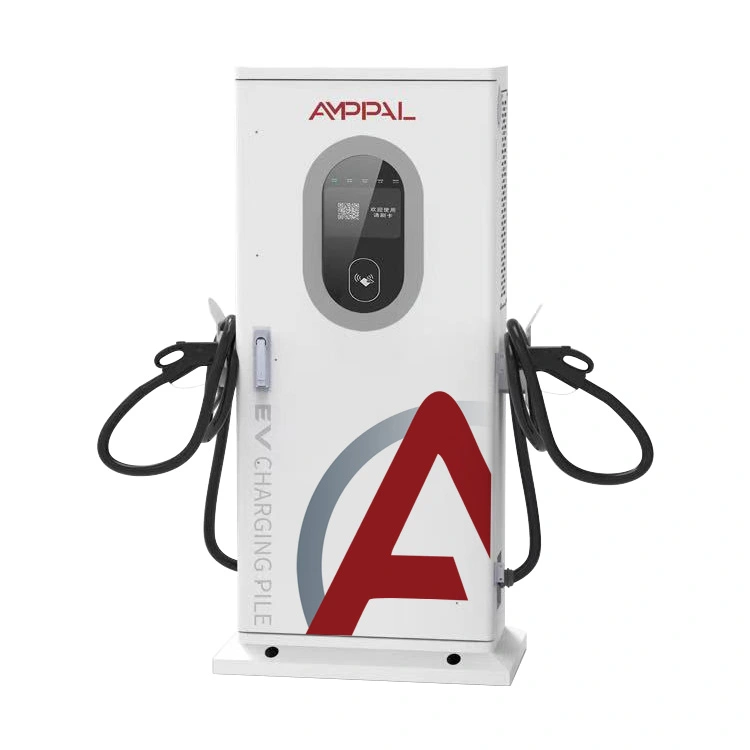

Komercyjna zintegrowana stacja ładowania pojazdów elektrycznych DC o mocy 40 kW do parkingów publicznych

Co to jest ta ładowarka i gdzie ma mieszkać

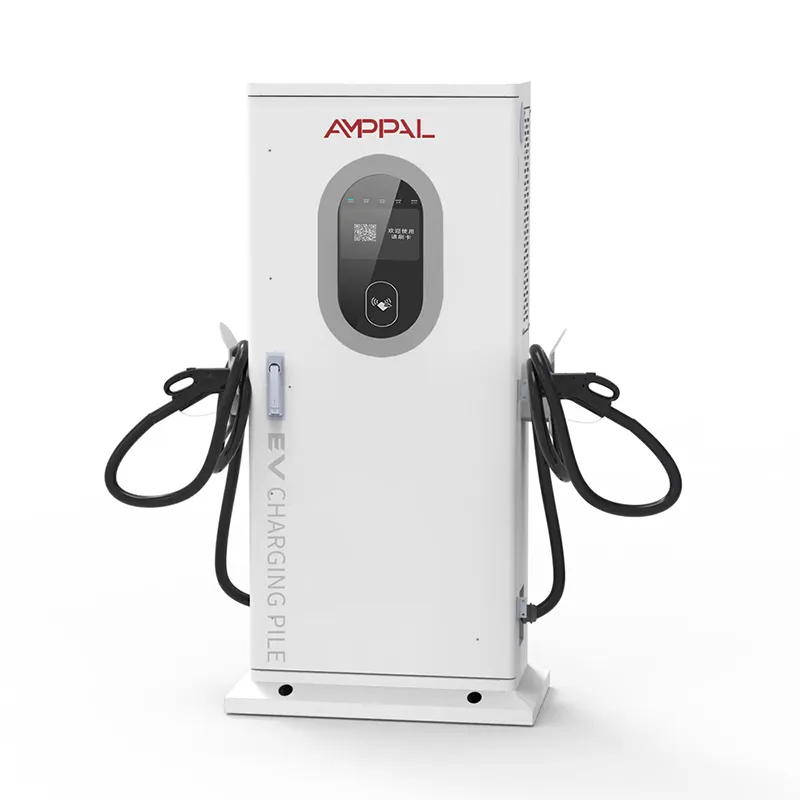

Słone powietrze, pustynny upał, mroźne noce – środowiska niszczące tanie ładowarki to dokładnie te miejsca, w których AF-DC-040-Y-B-O-3/4/5-H został zaprojektowany, aby pozostać przy życiu. Jest to wolnostojąca, zintegrowana szybka ładowarka prądu stałego w obudowie o wymiarach 1517 x 650 x 300 mm z podstawą, o mocy wyjściowej 40 kW przy napięciu 200–1000 V prądu stałego przy prądzie do 100 A przy 380 V prądu przemiennego +/- 15%.

Nikt nie kupuje jednostki 40 kW, bo jest efektowna. Obejmuje dzień pracy prawdziwych klientów – taksówek, samochodów dostawczych i osób dojeżdżających do pracy – bez płacenia za energię, której nigdy nie używają. Decydującą kwestią nie jest cena naklejki.

Dlaczego ta jednostka kosztuje mniej przez 5 lat

Obudowa ze stali malowanej proszkowo o stopniu ochrony IP54: pyłoszczelna i bryzgoszczelna, dzięki czemu sól przybrzeżna i brud drogowy atakują farbę zamiast elektroniki.

Urządzenie wytrzymuje zimę -25°C i lato +50°C, obniżając parametry znamionowe płynnie, a nie gaśnie - logika chroni moduły.

96-godzinne badanie mgły solnej na próbce z każdej partii produkcyjnej — ten sam standard stosowany w przypadku sprzętu morskiego.

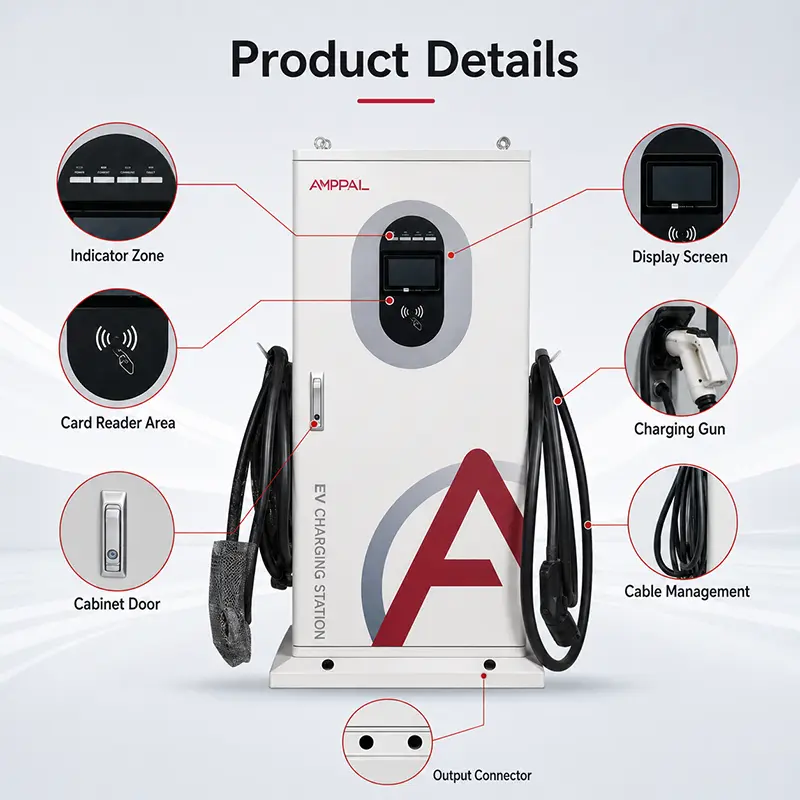

Części eksploatacyjne – pistolet, wentylatory, filtr, ekran – to moduły wtykowe, które lokalny elektryk może wymienić na miejscu.

Części zamienne są magazynowane przez ponad 8 lat, a części ulegające zużyciu są tanie, a nie drogie.

Wydajność szczytowa na poziomie 95% i logika trybu gotowości: jednostka pracująca pomiędzy sesjami pobiera mniej więcej tyle, co kilka żarówek LED.

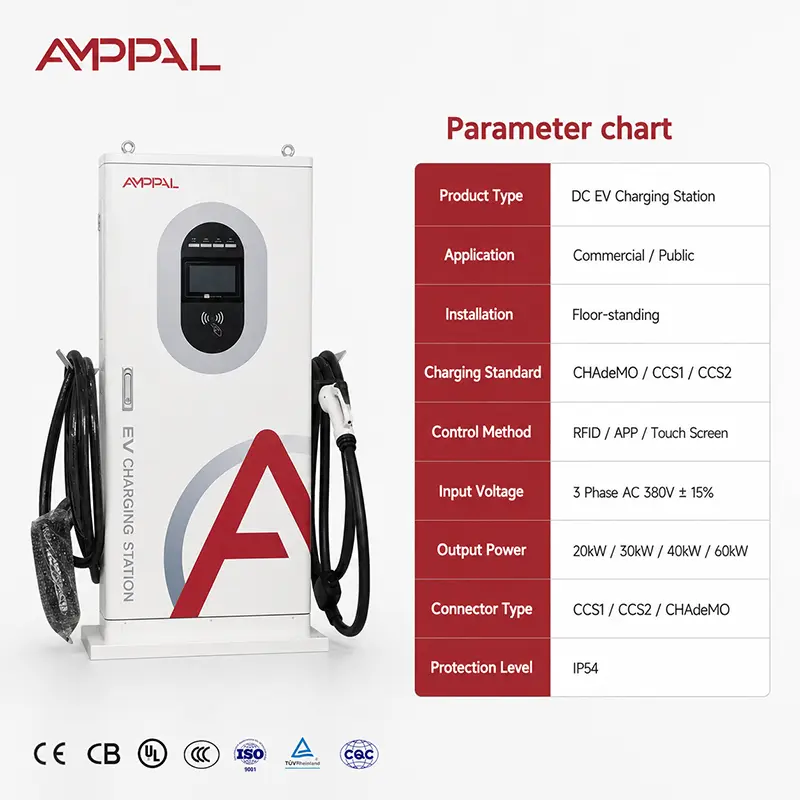

Dane techniczne - 40kW Model AF-DC-040-Y-B-O-3/4/5-H

Gdzie 40 kW ma sens – pięć prawdziwych miejsc

Przybrzeżne stacje paliw w odległości 500 m od wody morskiej – historia mgły solnej ma tu największe znaczenie, a farba proszkowa zwraca się już w drugim roku.

Pustynne autostrady w Zatoce Perskiej, gdzie popołudniowe temperatury w szafkach przekraczają 60°C i tylko jednostki o szerokich temperaturach przeżywają dwa lata.

Przełęcze górskie i chłodnie do -25°C – urządzenie zaczyna pracę tam, gdzie cieńsze konstrukcje zostają uwięzione.

Parkingi na lotniskach i w hotelach, gdzie samochody stoją od 2 do 6 godzin, a moc 40 kW pozwala na napełnienie większości akumulatorów bez pełnej sesji szybkiego ładowania.

Parki przemysłowe z samochodami dostawczymi i pracownikami – jedna jednostka o mocy 40 kW utrzymuje skromną flotę w ruchu bez konieczności modernizacji transformatora.

Jak projekt utrzymuje go przy życiu

Ciepło jest prawdziwym wrogiem. Powietrze wchodzi nisko z przodu, przechodzi przez moduły mocy i wychodzi na górze – prostą ścieżką komina, która działa nawet przy ścianie. Centrala sterująca stale monitoruje temperaturę modułu; jeśli obudowa się nagrzeje, ładowarka płynnie obniża wartości znamionowe zamiast przerywać sesję.

Obudowa spełnia drugą połowę pracy. Powłoka proszkowa jest wypalana, a nie natryskiwana na mokro, dzięki czemu jest odporna na odpryski powodowane przez żwirowe ciężarówki i wózki. Uszczelki wokół ekranu i drzwi są ściskane, a nie klejone, dzięki czemu stopień ochrony IP54 utrzymuje się po latach otwierania.

Po trzecie, części eksploatacyjne są tanie. Wentylator, filtr lub ekran kosztują ułamek nowej ładowarki, a jedno małe pudełko części zamiennych pozwala utrzymać w dobrym stanie dwie lub trzy jednostki – bez konieczności wizyt w centrum serwisowym.

Certyfikaty, testy i dowody partii

Certyfikaty, które możesz przekazać przetargowi: CE, TUV, CB, plus CCC w kraju i UL na życzenie w Ameryce Północnej.

IP54 jest weryfikowany poprzez wewnętrzne testy pyłu i zachlapania, a nie na podstawie arkusza danych.

Mgła solna działa przez 96 godzin na próbkę z każdej partii – wyłapując zły nalot, zanim dotrze do Twojego wybrzeża.

Każde urządzenie uruchamia się na zimno w temperaturze -25°C i pracuje przez 24 godziny pod pełnym obciążeniem w temperaturze otoczenia 40°C, z rejestrem temperatur dla każdego urządzenia.

Certyfikat kalibracji miernika jest dostarczany z urządzeniem, zatem Twoja pierwsza faktura dla kierowcy opiera się na zweryfikowanym odczycie.

Od stalowej cewki do ładowarki w skrzyniach: 8 kroków

Cięcie i składanie odbywa się na wykrawarkach CNC i liniach laserowych współdzielonych z komórkami robotów FANUC i TRUMPF.

Powłoka proszkowa zostaje utwardzona, następnie próbki z tej samej partii trafiają do 96-godzinnej komory solnej.

Sekcje AC i DC są montowane na oddzielnych liniach, więc oprzyrządowanie nigdy nie krzyżuje się między nimi.

Okablowanie odbywa się zgodnie z udokumentowanym harmonogramem momentu obrotowego – każdy występ dokręcony jest odpowiednią wartością, a nie na wyczucie.

Następnie następują testy zabezpieczeń: przegrzanie, przepięcie i zwarcie doziemne, każde wyzwalane celowo na platformie.

Urządzenie wytrzymuje zimny start w temperaturze -25°C, a następnie 24-godzinną pracę przy pełnym obciążeniu w temperaturze 40°C z zarejestrowanymi temperaturami.

Sprawdzane są uszczelki, uszczelki drzwi i dławiki kablowe; test natryskiwania wody IP54 odbywa się z sześciu kierunków.

Wystawiony zostaje certyfikat kalibracji, a urządzenie zapakowane jest w skrzynię do wysyłki.

Przewodnik po rozmiarach: Czy 40 kW to dla Ciebie odpowiedni silnik pociągowy?

Wybierz 40 kW, jeśli Twoi klienci przebywają 30–90 minut, a Twoja witryna znajduje się na zewnątrz, jest wyeksponowana lub jedno i drugie. Jest to idealne miejsce dla postojów taksówek, placów dealerskich, podjazdów hoteli i placów składowych, gdzie 30 kW wydaje się powolne, a 60 kW dostarcza energię, której nikt nie wykorzystuje. Pasuje również do większości istniejących połączeń 380 V, dzięki czemu prace budowlane są niewielkie.

Teraz szczera część. Jeśli każda sesja musi zakończyć się w czasie krótszym niż 30 minut, 40 kW to niewłaściwe narzędzie – przejdź do 60 kW lub więcej. Jeśli na Twojej stronie znajduje się czysty garaż kryty bez pogody, płacisz za IP54 i mgłę solną, której nie potrzebujesz; jednostka wewnętrzna naścienna kosztuje mniej. A jeśli pracujesz przez 20 godzin na pełnym obciążeniu, od pierwszego dnia kupuj rozszerzony zestaw części zamiennych – pistolet i wentylatory to elementy zużywalne, kropka.

Kupowanie bezpośrednio w fabryce Yueqing

Od płatności do wysyłki: 3-5 dni roboczych na próbki, 15-20 dni na pełny kontener.

Przykładowe MOQ to pojedyncza jednostka; Ceny kontenerów zaczynają się od 10 jednostek, a modele mieszane dzielą kontener.

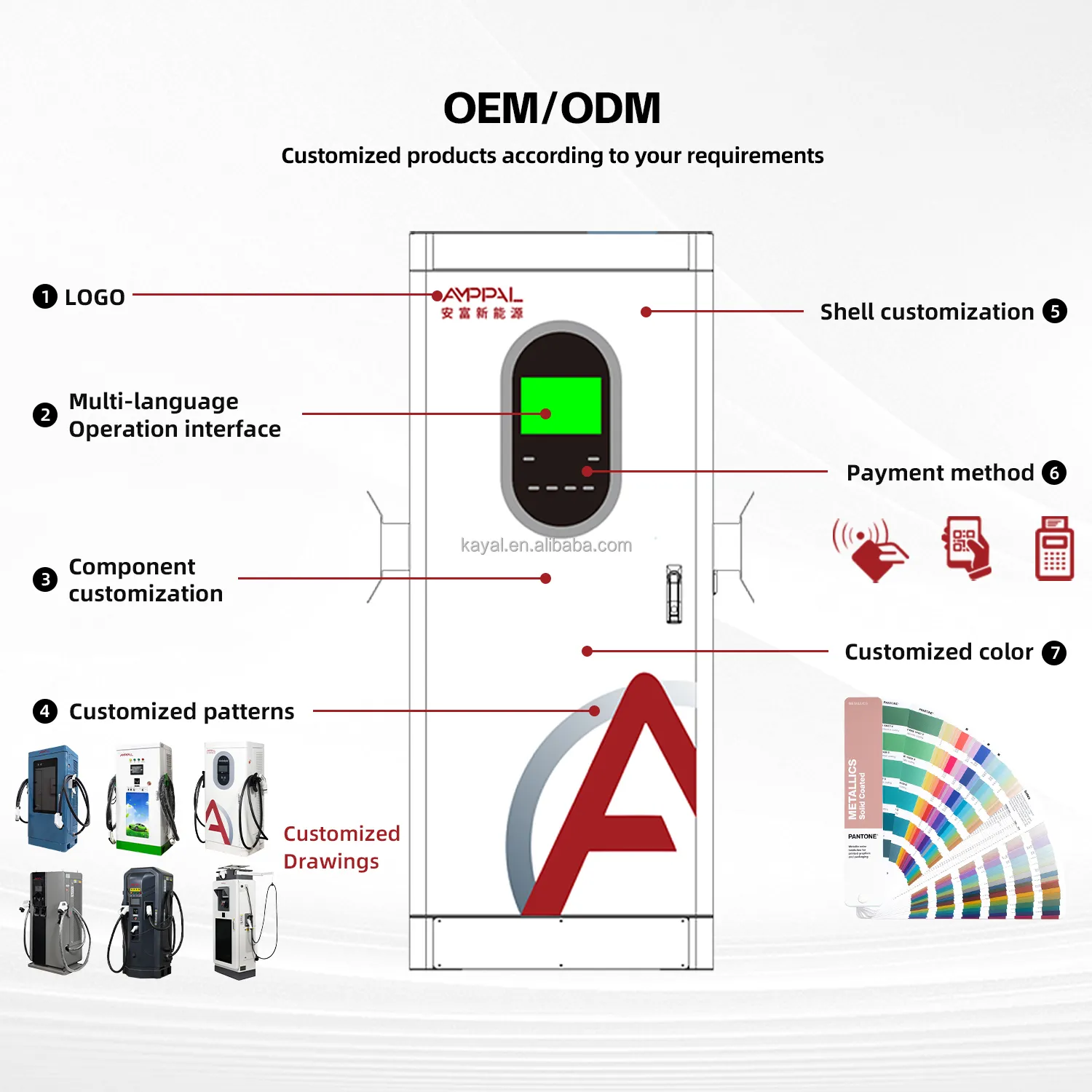

OEM i personalizacja: logo, kolor obudowy, integracja płatności i etykiety zasilania według Twojej specyfikacji.

Dokumentacja obejmuje fakturę, listę pakowania, list przewozowy, certyfikaty CE/TUV i raporty z testów, a także deklarację zgodności UE dla zamówień kierowanych do Europy.

Od 2014 roku AMPPAL dostarczył ponad 1 milion jednostek i obsługuje ponad 200 stacji z własnym sprzętem - stoimy za sprzętem, z którego korzystamy na co dzień.

Jak jednostki są pakowane i wysyłane

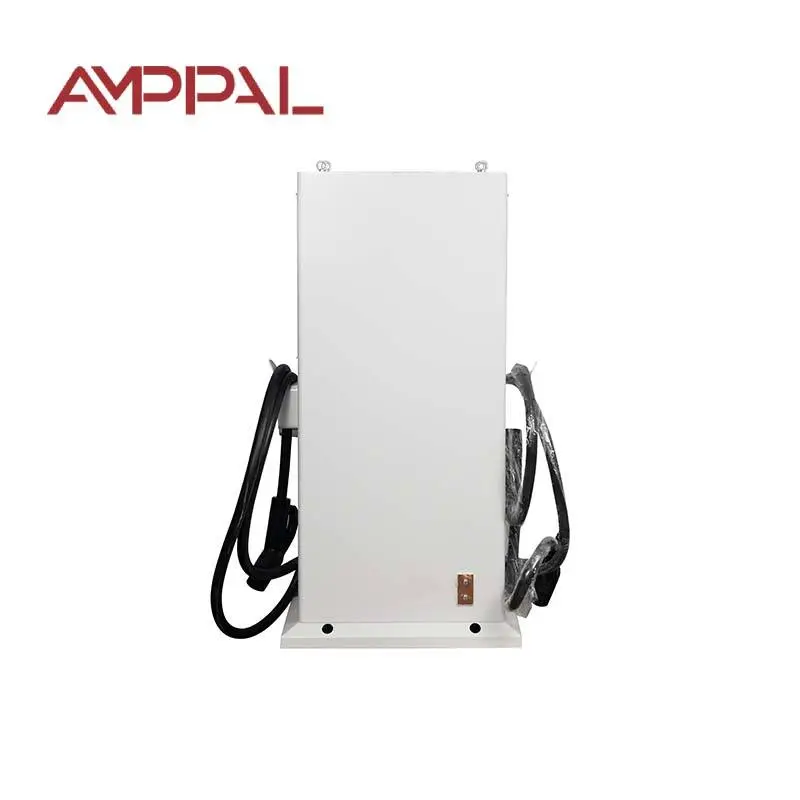

Skrzynia pasuje do obrysu jednostki: drewniana rama na czterokierunkowej podstawie paletowej z piankowymi narożnikami, uszczelniona przed wilgocią na potrzeby nogi oceanicznej. Kabel pistoletu jest zwinięty i opasany, dzięki czemu złącze nigdy nie zwisa pod obciążeniem.

Jedna skrzynia na miejsce na palecie. Kontener o długości 20 stóp mieści około 10 jednostek, a kostka o wysokości 40 stóp – około 24 w połączeniu z modelami montowanymi na ścianie. Każdy kontener jest fotografowany przed zamknięciem drzwi.

Warunki handlowe to EXW Yueqing, FOB Ningbo lub CIF z dostawą do Twojego portu. Deklaracja zgodności UE jest dołączona do zamówień kierowanych do Europy.

Części zamienne, naprawy i koszty eksploatacji

Dwuletni okres obejmuje moduły mocy, kontroler, ekran i układ chłodzenia. Budżet przekraczający ten limit: zestaw wentylatorów około trzeciego roku, zespół broni około roku czwartego w ruchliwym miejscu.

Części zamienne pozostają w magazynie przez ponad 8 lat – przesiewacze, pistolety, wentylatory, filtry, tablice sterujące – a większość z nich wychodzi w ciągu tygodnia.

Zdalne aktualizacje oprogramowania sprzętowego i obsługa konfiguracji OCPP 1.6/2.0, odpowiedź w ciągu jednego dnia roboczego przez e-mail lub WhatsApp.

Nasza rada dotycząca konserwacji: czyść filtr wlotowy co miesiąc w miejscach zakurzonych lub przybrzeżnych, spłukuj sól z obudowy w pobliżu morza, dokręcaj połączenia raz w roku.

Zapytaj o wycenę koszyka części zamiennych na pięć lat: wentylatory, filtry, jeden ekran, jeden zespół pistoletu — budżet ustalasz raz, a nie za każdym razem, gdy coś zawiedzie.

Błędy pola, które widzimy (źle/prawo)

Źle: pominięcie pręta uziemiającego, ponieważ urządzenie wygląda na dobrze izolowane. Po prawej: zainstaluj odpowiednie uziemienie PE zgodnie z instrukcją; ochrona przeciwprzepięciowa działa tylko wtedy, gdy ścieżka uziemienia jest rzeczywista.

Źle: ciągnięcie kabla po asfalcie w miejscu, gdzie przejeżdżają wózki widłowe. Po prawej: użyj haczyka do kabla lub małego stojaka i co miesiąc sprawdzaj kurtkę; obcięta kurtka staje się później naprawą powodującą unieważnienie gwarancji.

Źle: myj obudowę pod ciśnieniem, gdy drzwi są otwarte lub złącza są podłączone. Po prawej: myj przy zamkniętym urządzeniu i zamkniętych pokrywach, a następnie spłucz świeżą wodą w miejscach przybrzeżnych, aby usunąć warstwę soli.

Źle: zasłanianie górnego wydechu szyldem lub półką. Po prawej: górna część powinna być czysta – przepływ powietrza w kominie stanowi całą strategię chłodzenia.

Źle: pozostawianie pękniętego ekranu w użyciu przez tygodnie. Po prawej: wymień moduł ekranu za około 15 minut; pęknięty ekran powoduje przedostawanie się wilgoci do wnęki HMI.

Informacje zwrotne od operatora z pola

Dystrybutor paliw w Splicie w Chorwacji (wrzesień 2025) obsługuje trzy jednostki 40 m od Adriatyku. Jego werdykt: powłoka proszkowa nadal wygląda jak nowa po dwóch zimach w mgle solnej, podczas której jego poprzednia marka rdzewiała pod uszczelką drzwi w ciągu ośmiu miesięcy. Jego słuszna skarga - uszczelka drzwi jest sztywna przy zamykaniu, gdy jest nowa; mięknie po kilku tygodniach i teraz smarujemy go wstępnie w fabryce.

Wykonawca robót górniczych w Karagandzie w Kazachstanie (grudzień 2025 r.) ładuje pojazdy terenowe do -22°C. Urządzenia uruchamiają się i ładują bez wstępnego podgrzewania, co zaskoczyło jego elektryka na tym poziomie cenowym. Jego uwaga dla nas: ekran dotykowy działa wolno poniżej -15°C, dlatego sesje nocne planuje na stałe, a dzień pozostawia do użytku ręcznego.

Właściciel hotelu w Dubaju, Zjednoczone Emiraty Arabskie (marzec 2026 r.) porównuje faktury, a nie specyfikacje: jedna jednostka 40 kW plus zapasowy ekran i pistolet kosztowały go o około 18% mniej w ciągu dwóch lat niż poprzednie dwie tańsze jednostki, które uległy awarii w upale i pochłonęły oszczędności w logistyce napraw. Jego skarga: filtr wymaga comiesięcznego czyszczenia w kurzu z Zatoki Perskiej, więc kupuje filtry w pudełkach po dziesięć sztuk.

Często zadawane pytania — trwałość, części zamienne i koszty eksploatacji

P: Co dokładnie gwarantuje IP54 w praktyce?

Odp.: Pyłoszczelne elementy wewnętrzne i ochrona przed rozpryskami wody z dowolnego kierunku – deszczem, rozpryskami węża, rozpryskami morskimi. Nie jest zanurzalny; trzymaj podstawę z dala od stojącej wody.

P: Jak długo trwa test mgły solnej i dlaczego ma to znaczenie?

Odp.: 96 godzin na próbkę z każdej partii. Jedna godzina to w przybliżeniu tygodnie ekspozycji na wybrzeżu, podczas których łapie się słabą powłokę przed wysyłką.

P: Czy urządzenie będzie kontynuować ładowanie w temperaturze otoczenia +50°C?

O: Tak, ale moc wyjściowa może stopniowo spadać powyżej około 45°C, aby chronić moduły – sesja będzie kontynuowana ze zmniejszoną mocą, a nie zatrzymana.

P: Które części faktycznie się zużywają i jaki jest ich koszt?

Odp.: Wentylatory, filtr, zespół pistoletu i ekran to normalne elementy zużywające się — moduły wtykowe są magazynowane przez ponad 8 lat. Zapytaj o wycenę koszyka części zamiennych na okres pięciu lat.

P: Czy 2-letnia gwarancja obejmuje pistolet i ekran?

Odp.: Gwarancja obejmuje wady produkcyjne; uszkodzenia fizyczne spowodowane niewłaściwym użytkowaniem lub wandalizmem nie są. Dlatego zalecamy trzymanie na miejscu jednego zapasowego pistoletu i ekranu.

P: Jak często należy czyścić filtr?

Odp.: Zwykle co 1-3 miesiące, co miesiąc w miejscach zakurzonych lub przybrzeżnych. Zatkany filtr podnosi temperaturę i cicho zmniejsza wydajność.

P: Czy mogę uruchomić to urządzenie w pomieszczeniu?

Odp.: Tak, ale zapłaciłbyś za utwardzanie na zewnątrz, którego nie potrzebujesz; nasze montowane na ścianie modele wewnętrzne kosztują mniej.

P: Czy w ramach mojego przetargu na projekt dostępny jest wynik 96-godzinnej mgły solnej?

Odp.: Tak - protokoły z testów partii dostarczane są wraz z przesyłką i na życzenie możemy je udostępnić do dokumentacji przetargowej.
