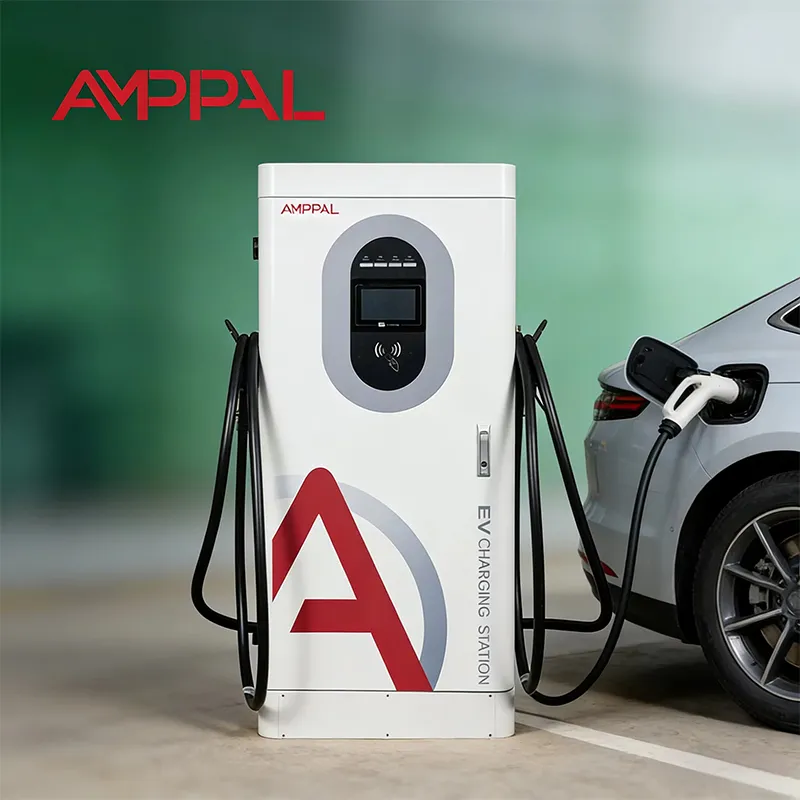

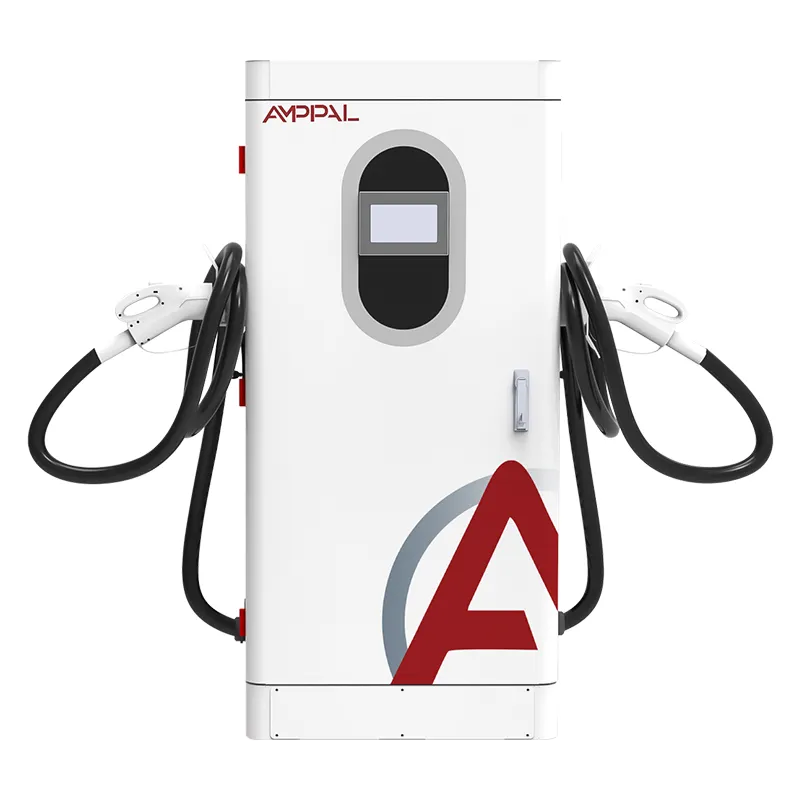

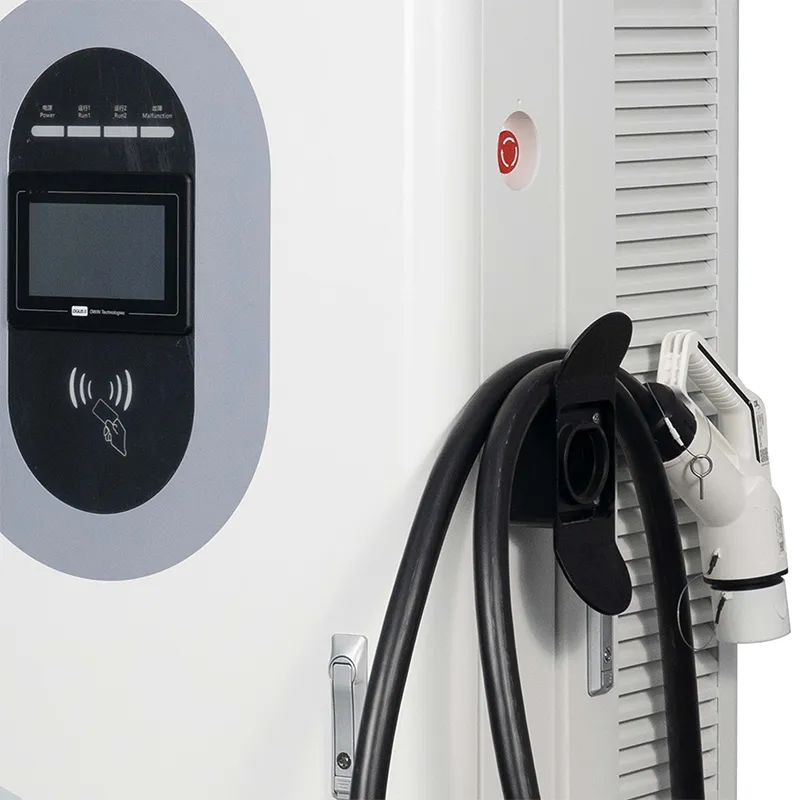

Wysokowydajna, zintegrowana szybka ładowarka prądu stałego o mocy 80 kW dla komercyjnych flot pojazdów elektrycznych

Ładowarka o mocy 80 kW, która traktuje Twój transformator jak najemcę

Każda kilowatogodzina pobierana przez tę ładowarkę z transformatora w Twojej lokalizacji jest dostarczana w postaci czystego, dobrze zachowującego się prądu przemiennego – taka jest decyzja inżynieryjna stojąca za AF-DC-80-Y-B-O-4-H i dlatego ta zintegrowana szybka ładowarka prądu stałego o mocy 80 kW znajduje się na liście kontrolnej klasy użytkowej, a nie w poszukiwaniu okazji. Współczynnik mocy wynosi ≥0,99, a całkowite zniekształcenia harmoniczne pozostają na poziomie ≤5%, co jest wartością rzadko spotykaną w przypadku tanich produktów importowanych.

Dlaczego to ma znaczenie na papierze? Transformator zasilający ładowarkę o słabym współczynniku mocy przenosi dodatkowy prąd bierny, pracuje cieplej, a rachunek za energię elektryczną może obejmować opłaty za energię bierną, o których nikt Cię nie ostrzegał.

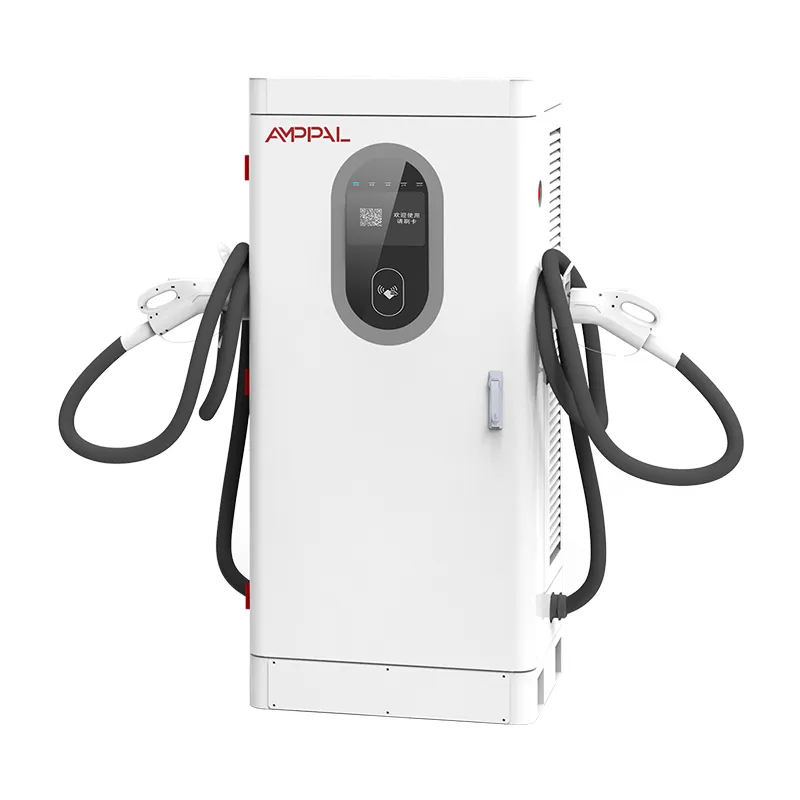

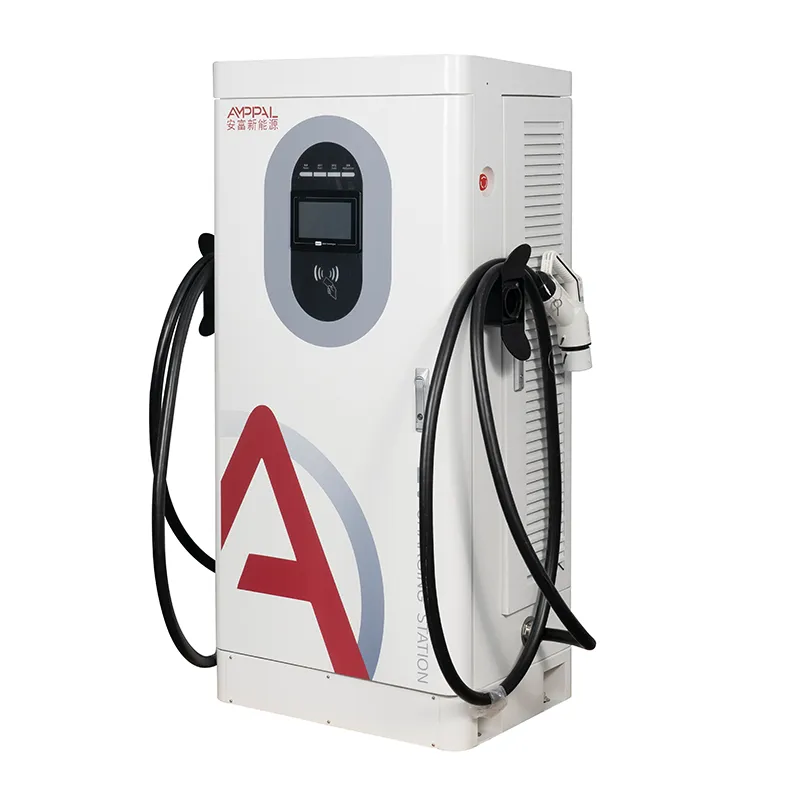

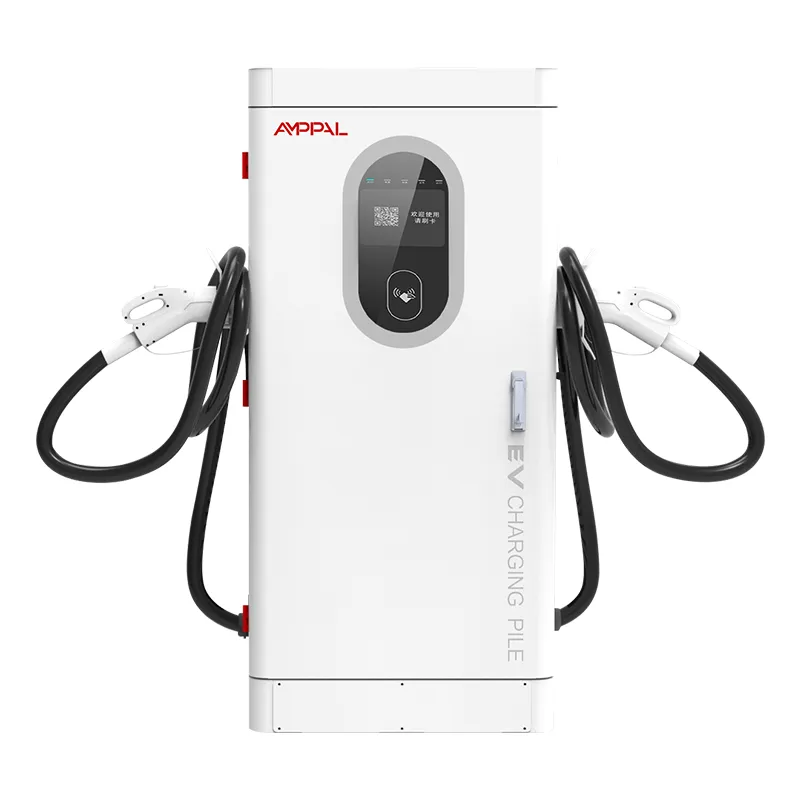

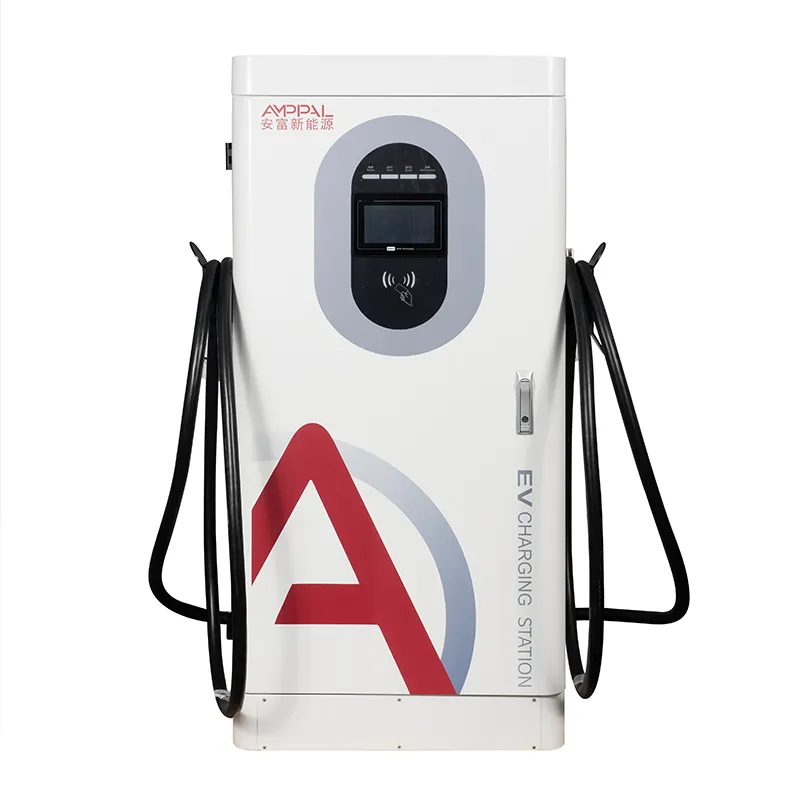

Szafa ma wymiary 1620 x 750 x 560 mm, moc znamionowa 80 kW, moc wyjściowa 200-1000VDC przy stałej mocy od 300 do 1000V. Budujemy je w Yueqing w Zhejiang, gdzie przepisy sieciowe poważnie traktują jakość energii. Na tej stronie wyjaśniono, co te liczby oznaczają dla Twojej działalności.

Pięć sposobów, w jakie opłaca się wkład PF ≥0,99

Brak kar za moc bierną: przy współczynniku PF ≥0,99 ładowarka wygląda w liczniku jak obciążenie rezystancyjne, więc rachunki za kVA lub energię bierną nie powodują żadnych opłat.

THD ≤5% utrzymuje niską temperaturę współdzielonych transformatorów: prądy harmoniczne, które krążą w transformatorze i przewodzie neutralnym, są obcinane do ułamka tego, co wytwarzają ładowarki z niższej półki.

Prostsze zatwierdzanie przyłączenia do sieci: wiele przedsiębiorstw użyteczności publicznej wymaga deklaracji dotyczących harmonicznych i współczynnika mocy dla instalacji prądu stałego; nasze raporty z testów obejmują oba przy pełnym obciążeniu.

Obsługa przyjazna dla sąsiadów: w hotelu lub biurze korzystającym z podajnika nie będzie widać migotania świateł ani resetowania elektroniki po rozpoczęciu sesji ładowania.

Dłuższa żywotność zasobów obiektu: mniej prądu biernego i mniej harmonicznych oznacza, że ​​transformator, okablowanie i rozdzielnica działają chłodniej i wolniej się starzeją.

Do tego 95% szczytowej sprawności: ten sam stopień mocy SiC, który oczyszcza wejście, marnuje również mniej energii w postaci ciepła.

Specyfikacje techniczne

Witryny, w których harmoniczne wpędzają Cię w kłopoty

Parki biznesowe w Niemczech i Francji, gdzie jeden wspólny transformator o mocy 630 kVA zasila biura, maszyny CNC i ładowarki na jednej szynie zbiorczej.

Hotele w Turcji i Grecji, w których goście skarżą się na migoczące światła, jeśli ładowarka źle działa na tym samym zasilaczu, co w kuchni.

Magazyny flotowe w Wielkiej Brytanii i Holandii obsługujące 8–20 ładowarek, gdzie realnym ryzykiem jest kumulacja harmonicznych w wielu jednostkach.

Dachy centrów handlowych w Zjednoczonych Emiratach Arabskich i Arabii Saudyjskiej, gdzie zespół elektryków sprawdza każdy profil obciążenia przed podpisaniem umowy najmu.

Garaże miejskie w Meksyku i Brazylii, gdzie zakład energetyczny sprawdza jakość energii przed zatwierdzeniem taryfy komercyjnej.

Wewnątrz stopnia mocy: PFC, harmoniczne i bank obciążenia

Prostownik ładowarki prądu stałego przekształca prąd przemienny na prąd stały, a prostownik naiwny pobiera prąd tylko w wąskich impulsach w pobliżu szczytu napięcia. Te impulsy to harmoniczne – prąd o częstotliwości 250 Hz, 350 Hz, 450 Hz i więcej – które nie wykonują żadnej użytecznej pracy. AF-DC-80-Y-B-O-4-H wykorzystuje aktywny front-end (PFC), który kształtuje prąd wejściowy w gładką falę sinusoidalną w fazie z napięciem.

Drugi stopień przekształca czysty prąd stały na napięcie 200–1000 V prądu stałego, jakiego potrzebuje pojazd, przy stałej mocy od 300 do 1000 V. Zarówno ciężarówka 800 V, jak i sedan 400 V zbliżają się do znamionowej mocy 80 kW na płaskiej części krzywej ładowania.

Możesz samodzielnie zweryfikować zachowanie: nasze raporty z testów podają THD i PF przy obciążeniu 25%, 50%, 75% i 100%, ponieważ ładowarka, która wygląda na czystą tylko na biegu jałowym, jest bezwartościowa. Wyślij nam jednokreskowy schemat lokalizacji i kVA transformatora, a nasi inżynierowie oszacowają wpływ obciążenia – zwykle w ciągu jednego dnia.

Certyfikaty i punkty testowe za nimi

Posiadamy certyfikaty UL, CE, CB, TUV i CCC; zapytaj, a my wyślemy e-mailem odpowiednie pliki certyfikatów dla tego urządzenia.

Każda partia jest wypalana przez 48 godzin przy pełnym obciążeniu, rejestrując temperatury modułów, złączy i cewek PFC.

Jakość energii jest weryfikowana dla każdej partii na skalibrowanym banku obciążenia, przy czym PF i THD są rejestrowane w czterech punktach obciążenia.

Zestaw bezpieczeństwa (13 funkcji) podlega normom EN IEC 61851-1:2019 i 61851-23:2014.

Szafy posiadają certyfikat IP54, próbki mgły solnej przechowywane są przez 96 godzin; pasmo robocze wynosi od -25°C do +50°C.

Od blachy do banku ładunków: szlak produkcyjny

Etap 1: blacha stalowa jest wycinana laserowo, dziurkowana i gięta na liniach połączonych FANUC przed malowaniem proszkowym.

Etap 2: próbka z każdej partii powłoki trafia do komory solnej, podczas gdy produkcja jest kontynuowana.

Etap 3: stopnie wejściowe i płytki PFC zbudowane na linii AC; moduły mocy na linii DC - stacje oddzielne.

Etap 4: kontrola przychodząca modułów SiC, filtrów EMI, złączy i elementów pomiarowych.

Etap 5: ręczne okablowanie z zaciskami z kontrolowanym momentem obrotowym i wizualna kontrola każdego złącza.

Etap 6: przez 48 godzin w temperaturze otoczenia 40°C, minuta po minucie rejestrowane są PF, THD, wydajność i stabilność komunikacji.

Etap 7: flashowanie oprogramowania sprzętowego, test OCPP 1.6j na naszym serwerze, następnie ostateczna kontrola jakości zasilania w banku obciążenia.

Etap 8: pakowanie i paletyzacja; zdjęcia przed wysyłką lądują w Twojej skrzynce odbiorczej przed załadowaniem kontenera.

Kontrola zgodności: czy ta szafka jest odpowiednia?

Wybierz AF-DC-80-Y-B-O-4-H, jeśli w Twojej lokalizacji transformator jest współdzielony z innymi odbiorami, Twoje przedsiębiorstwo energetyczne prosi o deklaracje jakości energii lub instalujesz kilka jednostek, w których harmoniczne będą się kumulować. Jeśli zarządca nieruchomości oznaczył już współczynnik mocy w poprzednim projekcie, ten model kończy tę rozmowę.

Ta ładowarka nie jest dla Ciebie, jeśli w lokalizacji znajduje się dedykowany transformator z dużą przestrzenią nad głową, Twoje przedsiębiorstwo nigdy nie sprawdza harmonicznych, a Ty po prostu potrzebujesz najtańszej skrzynki o mocy 80 kW, która ładuje samochody. Jest to również zły wybór, jeśli potrzebujesz sesji krótszych niż 30 minut dla taksówek 800 V; zwiększyć do 120 kW lub 160 kW.

Nie jesteś pewien? Wyślij schemat jednokreskowy i parametry transformatora. Obliczamy zapas harmonicznych i uczciwie informujemy, czy do Twojego podajnika pasuje jedna, dwie czy sześć jednostek bez konieczności modernizacji.

Współpraca z fabryką przewyższa współpracę z brokerem

Twoje pytania techniczne dotyczące projektu PFC i kodów sieci kierowane są bezpośrednio do naszych inżynierów w Yueqing, a nie przez skrzynkę odbiorczą sprzedawcy.

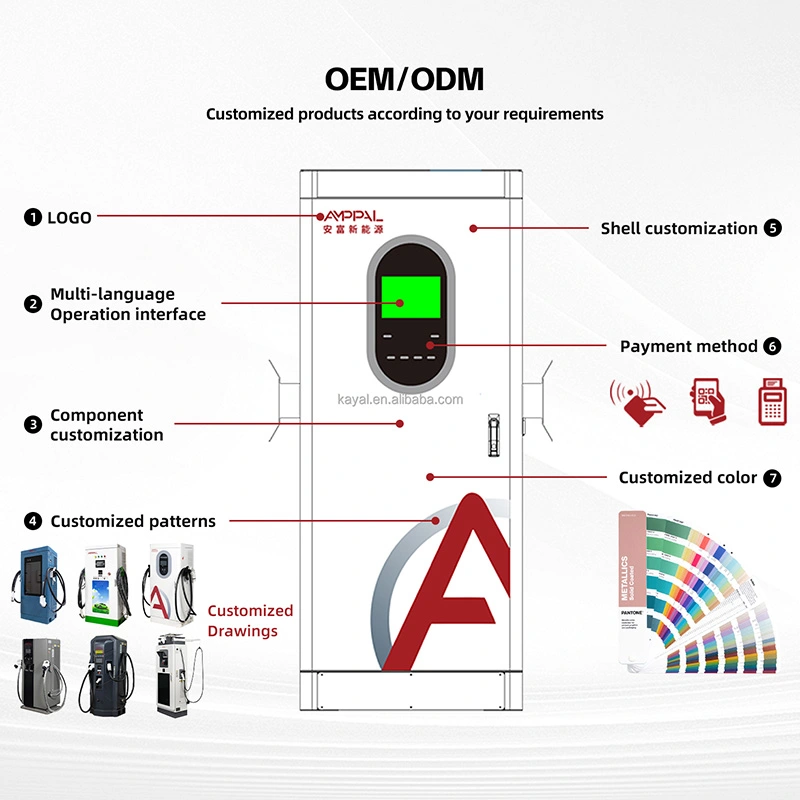

OEM/ODM z jednego zakładu: niestandardowy kolor, logo, domyślne ustawienia oprogramowania sprzętowego i własna konfiguracja zaplecza, wszystko wykonane w fabryce.

Urlop na budowę zapasów w ciągu 15-20 dni roboczych; zamówienia niestandardowe trwają około 7-10 dni dłużej.

Zamówienia próbne przyjmowane od 1 jednostki na nowe rynki; ceny kontenerów dla ponad 10 jednostek.

Części gwarancyjne wysyłane są przesyłką DHL/FedEx w ciągu 48 godzin od zatwierdzonego zgłoszenia; zdalna diagnostyka odbywa się poprzez połączenie OCPP.

Skrzynie, kontenery i dokumenty celne

Każda skrzynka zawiera raport jakości zasilania wsadowego oraz jednostkę – plik, którego może potrzebować zarówno agent celny, jak i osoba przeprowadzająca kontrolę zakładu energetycznego. Szafka waży około 300 kg; skrzynia ze sklejki dodaje 60-80 kg, a 10-14 skrzyń mieści się w kontenerze 40HQ.

Obowiązuje FOB Ningbo lub Szanghaj, chyba że wolisz CIF, CFR lub DDP. Schemat palety wydawany jest przed pakowaniem, co umożliwia wstępną rezerwację ciężarówki.

Dokumentacja dostarczana wraz z zamówieniem: faktura handlowa, lista przewozowa, świadectwo pochodzenia, pliki CE/TUV i raport PF/THD.

Warunki świadczenia usług: co faktycznie obejmuje te dwa lata

Dwuletni okres na moduły, sterownik i stopień filtrowania. Sekcja PFC to część, która cicho ulega degradacji w tanich jednostkach; nasz jest wyraźnie omówiony.

Potwierdzone roszczenia wysyłają części zamienne kurierem w ciągu 48 godzin – zwykle 3-5 dni roboczych w całej Europie.

Aktualizacje oprogramowania sprzętowego i parametrów przesyłane zdalnie za pośrednictwem protokołu OCPP — większość problemów nie wymaga wizyty w serwisie.

Pierwsza instalacja otrzymuje rozmowę wideo dotyczącą uruchomienia — sprawdzenie na żywo uziemienia, okablowania i parowania zaplecza.

Sugerowana procedura: filtry czyszczone co 6 miesięcy, dokręcanie zacisków raz w roku i ponowne sprawdzanie kształtu fali wejściowej, gdy nowe obciążenia dołączają do szyny zbiorczej.

Uwagi dotyczące instalacji: źle vs dobrze

Źle: Umieszczenie tej ładowarki na zasilaczu już obciążonym harmonicznymi napędu silnikowego, a następnie obwinienie urządzenia za problemy w miejscu instalacji. Po prawej: najpierw zmierz przychodzący przebieg; nasi inżynierowie interpretują nagranie i w razie potrzeby zmniejszają rozmiar.

Błąd: Zakładając, że przewód neutralny nigdy nie przepływa prądu przy zasilaniu trójfazowym. Po prawej: THD ≤5% utrzymuje małe obciążenie przewodu neutralnego, ale wejście prądu przemiennego musi być nadal podłączone zgodnie z instrukcją – 4- lub 5-rdzeniowe, zgodnie ze specyfikacją.

Źle: Uruchamianie urządzenia z małego generatora bez sprawdzania wydajności. Po prawej: generator zasilający wejście PFC wymaga stabilnego napięcia i częstotliwości; potwierdzić, że jest przystosowany do rozruchu i obciążenia ciągłego.

Źle: Pomijanie corocznej kontroli momentu obrotowego, ponieważ jednostka nigdy się nie wyłącza. Po prawej: luźny zacisk poniżej 80 kW nagrzewa się powoli; kontrola 15-minutowa jest tańsza niż stopiony występ.

Źle: wiara w PF ≥0,99 pozwala ignorować obciążenia innych witryn. Po prawej: ładowarka jest czysta, ale transformator nadal obsługuje wszystko inne na szynie zbiorczej.

Historie operatorów: co zrobiły dla nich liczby

W parku logistycznym w Holandii zainstalowano w październiku 2025 r. sześć jednostek AF-DC-80-Y-B-O-4-H na wspólnym transformatorze o mocy 630 kVA, który zasila również chłodnię. Ich konsultant zmierzył THD w punkcie wspólnego połączenia: 4,9% przy włączonych sześciu ładowarkach w porównaniu do 11% w przypadku dwóch tańszych jednostek, które wypróbowali. Ich skarga: zawiasy drzwi są lekkie w stosunku do ciężaru drzwi.

Sieć hoteli w Turcji wyposażyła cztery lokale w Bodrum i Antalyi. Ich wniosek o podłączenie do sieci przeszedł bez badania harmonicznych, ponieważ załączono raporty z testów. Kierownik operacyjny zauważa, że ​​w nocy z tarasu przy basenie słyszalny jest hałas wentylatora o natężeniu 65 dB.

Sprzedawca detaliczny w Meksyku umieścił na dachu dwa urządzenia, które zasilają również zespół schodów ruchomych. Zespół elektryków w centrum handlowym odrzucił ładowarki dwóch innych marek ze względu na jakość energii; ten przeszedł recenzję w ciągu tygodnia. Wada: boczny panel QR szybko zbiera kurz.

Często zadawane pytania

P: Co dokładnie oznacza w praktyce THD ≤5%?

Odp.: Całkowite zniekształcenie harmoniczne prądu wejściowego pozostaje na poziomie lub poniżej 5% składowej podstawowej przy pełnym obciążeniu. W praktyce ładowarka powoduje niewielkie zanieczyszczenie harmonicznymi w systemie elektrycznym obiektu, co mieści się w granicach większości użyteczności publicznej.

P: Czy ta ładowarka spowoduje nałożenie kar za moc bierną mojego zakładu energetycznego?

Odp.: Nie. Przy współczynniku mocy ≥0,99 składnik bierny jest nieistotny, więc naliczanie opłat za energię bierną lub niski współczynnik mocy nie ma podstaw do naliczania opłat.

P: Czy potrzebuję oddzielnego filtra harmonicznych lub modułu korekcji współczynnika mocy?

O: Nie, aktywny front wewnątrz obudowy obsługuje jedno i drugie. Właśnie dlatego warto wybrać ten model zamiast ładowarki z pasywnym prostownikiem.

P: Czy może być zasilany z generatora diesla?

Odp.: Tak, jeśli generator utrzymuje stabilne napięcie i częstotliwość w przedziale AC380V ±15% i ma wystarczającą moc. Przed zatwierdzeniem potwierdź z nami rozmiar generatora.

P: Czy wartość PF jest mierzona przy pełnym obciążeniu, czy tylko na biegu jałowym?

Odp.: Przy pełnym obciążeniu, a także przy obciążeniu 25%, 50% i 75%. Raport zbiorczy pokazuje wszystkie cztery punkty – poproś o niego.

P: Jakie dokumenty dotyczące podłączenia do sieci dostarczacie?

Odp.: Certyfikaty CE/TUV, raport z testów jakości zasilania z krzywymi PF i THD oraz arkusze danych w języku angielskim. Obejmują one większość przeglądów użyteczności publicznej w Europie, na Bliskim Wschodzie i w Ameryce Łacińskiej.

P: Czy czystsza energia kosztuje więcej?

Odp.: Aktywny stopień PFC zwiększa koszty komponentów w porównaniu z tanim prostownikiem – ale to niewiele w porównaniu z unikniętymi karami, modernizacją transformatora i wezwaniami serwisu.

P: Czy mogę uruchomić 80 kW przy napięciu jednofazowym 230 V?

Odp.: Nie, jest to jednostka trójfazowa wymagająca prądu przemiennego 380 V ±15%. W przypadku instalacji jednofazowych spójrz na nasze ścienne ładowarki prądu stałego o mocy do 40 kW.
