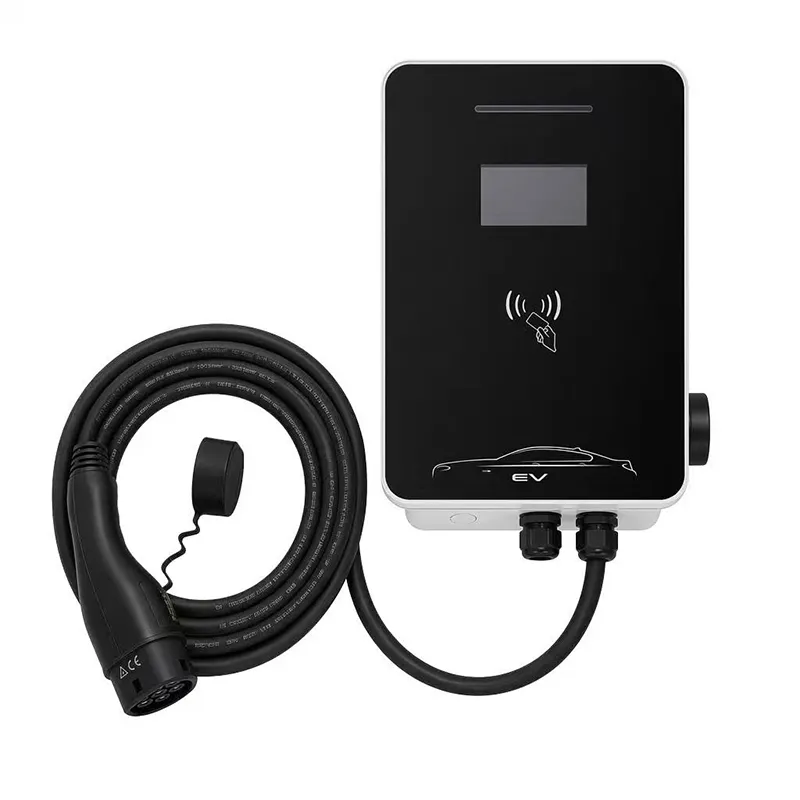

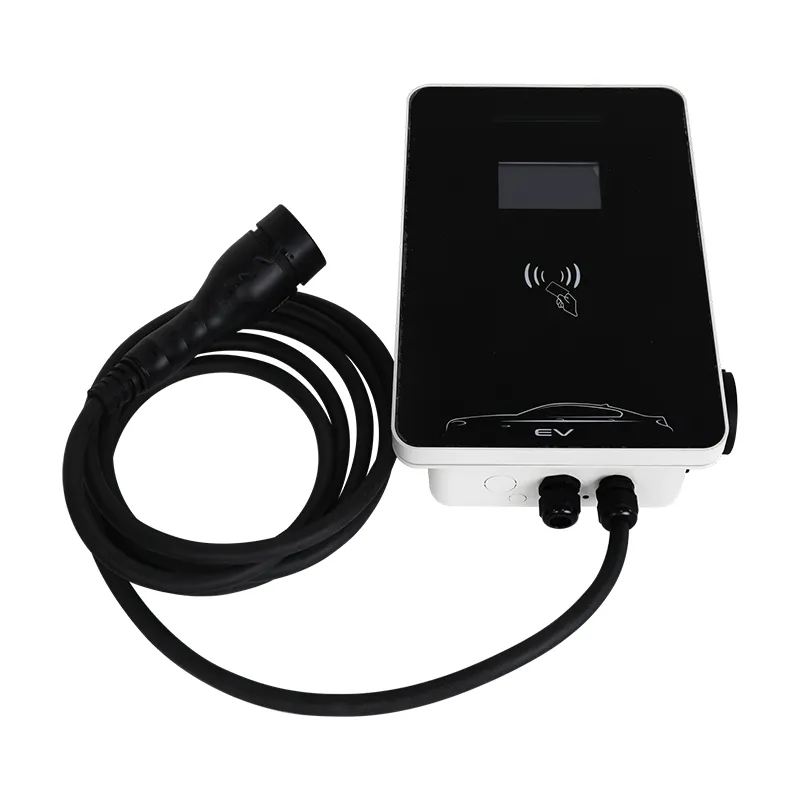

Ładowarka EV Wallbox o mocy 11 kW do ładowania w domu i miejscu pracy

Zasilanie trójfazowe 11 kW: cicha modernizacja pasująca do starych budynków

Ładowarka EV Wallbox o mocy 11 kW AC do ładowania w budynkach mieszkalnych i miejscach pracy to największa moc, jaką zwykle można dodać do starego budynku bez dotykania transformatora ulicznego.

Trójfazowe zasilanie 380 V przy 16 A na fazę zapewnia 11 kW, pobierając mniej prądu niż jednofazowa jednostka 7 kW. Ten sprzeczny z intuicją fakt stanowi całą historię tej stacji RZ.

W bloku mieszkalnym z lat 70., małym warsztacie lub budynku gospodarczym dodanie mocy trójfazowej jest często łatwiejsze niż modernizacja zasilania jednofazowego, ponieważ fazy już tam są i czekają.

Ta strona dotyczy ścieżki modernizacji: czego potrzebuje 11 kW RZ, co sprawdza elektryk i kiedy prąd trójfazowy faktycznie przewyższa jednofazowy.

Dlaczego 16 A na fazę jest prezentem dla sieci

Przy napięciu trójfazowym 380 V, 11 kW równa się zaledwie 16 A na fazę. Jednofazowa ładowarka o mocy 7 kW pobiera 32 A na jedną fazę – czyli dwa razy więcej prądu na jednym przewodzie.

Prąd, a nie moc, podgrzewa kable, napręża wyłączniki i powoduje spadki napięcia. Rozłożenie 11 kW na trzy fazy zmniejsza obciążenie na przewód, dlatego wiele przedsiębiorstw energetycznych akceptuje trójfazowe ładowanie prądem przemiennym, w przypadku gdy odrzuciłoby większy pobór prądu jednofazowego.

W praktyce oznacza to: obwód trójfazowy 16A często jest już obecny w starych budynkach (piekarniki, podgrzewacze wody, maszyny warsztatowe), a dodanie do niego ładowarki może wymagać jedynie pozycji zapasowego wyłącznika.

Pozostawia również miejsce na głowę. Jeśli w budynku zostanie później zamontowana instalacja fotowoltaiczna lub druga ładowarka, tablica trójfazowa pochłonie ją bez konieczności ponownego ciągnięcia kabla.

Na czym polega modernizacja starszej tablicy rozdzielczej

Twój elektryk sporządza krótką listę kontrolną: upewnij się, że budynek rzeczywiście jest zasilany trójfazowo (cztery przewody w zasilaniu – trzy fazy plus przewód neutralny), zmierz istniejące obciążenie na fazę i znajdź wolne miejsce w normie DIN dla wyłącznika 16 A lub 20 A z RCD.

W przypadku większości modernizacji ładowarka nie potrzebuje nowego kabla wychodzącego na ulicę – wystarczy odcinek 5x2,5 mm2 od tablicy do stacji, co w przypadku ściany garażu jest krótkim i tanim pociągnięciem.

Jeżeli budynek jest zasilany wyłącznie jednofazowo, szczera odpowiedź jest taka, że ​​RZ o mocy 11 kW to niewłaściwy produkt. Stacja jednofazowa o mocy 7 kW jest właściwa, chyba że chcesz sfinansować modernizację licznika trójfazowego – koszt ten znacznie różni się w zależności od kraju.

Do każdej stacji wysyłamy naklejkę konfiguracyjną dla elektryka (moc wyłącznika, wartości momentu obrotowego, typ RCD), aby uprościć formalności związane z inspekcją.

Dane techniczne

Zasilanie jednofazowe a trójfazowe: matematyka wielozakresowa

Porównaj dwa budynki, z których każdy potrzebuje dwóch stanowisk ładowania.

Budynek A wykorzystuje dwie jednofazowe stacje o mocy 7 kW: łącznie 64 A na jedną fazę (lub rozdzielenie ręczne), dwa wyłączniki 32 A oraz ryzyko niezrównoważenia faz na małym transformatorze.

Budynek B wykorzystuje dwie trójfazowe stacje o mocy 11 kW: łącznie 32 A na fazę, zrównoważone zgodnie z projektem, a każda zatoka ładuje samochód o mocy 11 kW prawie 60% szybciej niż zatoka o mocy 7 kW.

Punkt krytyczny jest prosty: jeśli planujesz dwie lub więcej zatok – lub jedną zatokę, która musi obsługiwać samochód o mocy 11 kW – trójfazowy wygrywa pod względem wydajności i równowagi. Jedno pole, zasilanie jednofazowe: pozostań jednofazowe.

W kontekście prędkości moc 11 kW ładuje akumulator o pojemności 60 kWh z 20% do 80% w około 3,5 godziny – wystarczająco szybko, aby móc pracować w warsztacie lub magazynie w ciągu dnia.

Miejsca, w których prąd trójfazowy o mocy 11 kW jest właściwym rozwiązaniem

1) Bloki mieszkalne i garaże HOA z tablicami trójfazowymi - jedna stacja obsługuje kolejno wielu mieszkańców. 2) Małe warsztaty i magazyny z 3-5 pojazdami EV – samochody dostawcze i dostawcze ładują się pomiędzy trasami. 3) Gospodarstwa rolne i nieruchomości wiejskie z dostawą rolnictwa 380V. 4) Hotele i pensjonaty posiadające kuchnie trójfazowe – to samo wyżywienie zasila ładowarkę w nocy. 5) Ładowanie fotowoltaiczne trójfazowe w dowolnym miejscu w naturalny sposób łączy się z falownikami trójfazowymi.

Wspólny wątek: trójfazowy jest już obecny. W takim przypadku instalacja 11 kW kosztuje niewiele więcej niż instalacja jednofazowa 7 kW i podwaja prędkość ładowania w przypadku kompatybilnych samochodów.

Proces zgodności i weryfikacji

Zgodność opiera się na testach trybu 3 normy IEC 61851-1:2017, co potwierdza wystawienie oznakowania CE.

Stopień ochrony IP54 potwierdzony testem; praca od -20C do +50C.

100% testów produkcyjnych: ciągłość uziemienia, izolacja 500 V DC, wytrzymałość dielektryczna 1,5 kV.

Próbki z każdej serii projektowej są spryskiwane solą przez 96 godzin, a stycznik jest poddawany cyklom pół miliona razy przed zatwierdzeniem projektu.

Przed wysyłką sprawdzono zgodność z OCPP 1.6J w oparciu o kilka głównych backendów.

Certyfikaty fabryczne CE, TUV, CB i UL, audytowane przez zewnętrzne jednostki notyfikowane.

Budowa stacji RZ: 8-etapowy przepływ w fabryce

1) Płyty SMT z automatyczną kontrolą optyczną i powłoką konforemną. 2) Sekcja mocy – zestaw styczników trójfazowych, interfejs licznika, sterownik OCPP – okablowany i sprawdzony momentem obrotowym. 3) Montaż obudowy, zamontowana kieszeń na ekran, jeśli została zamówiona. 4) Kabel typu 2 o długości 5 m przeprowadzony przez dławiki z kontrolowanym momentem obrotowym. 5) Test funkcjonalny na żywo, obejmujący rzeczywiste obciążenie trójfazowe i uzgadnianie OCPP. 6) Test bezpieczeństwa wysokiego poziomu. 7) Oznaczenie seryjne i konfiguracja oprogramowania sprzętowego. 8) W pudełku z zestawem montażowym i naklejką konfiguracyjną dla elektryka; Próbka wypalenia 24-godzinnego na partię.

Zakład w Yueqing (Zhejiang) obsługuje oddzielnie linie prądu przemiennego i stałego; blacha pochodzi z cel robotycznych zbudowanych wspólnie z partnerami FANUC (Szanghaj) i TRUMPF (Niemcy). Roczna wydajność przekracza milion jednostek.

W przypadku zamówień na modernizację możemy wstępnie ustawić oprogramowanie sprzętowe dla kodu sieci w Twoim kraju przed wysyłką – poinformuj sprzedawcę, dokąd urządzenie będzie wysyłane.

Zanim złożysz zamówienie: sprawdź swoją płytkę, miernik i kabel

Trzy kontrole decydują, czy 11 kW RZ jest instalacją jednodniową, czy projektem: 1) Czy licznik lub tablica ma trzy fazy? 2) Czy jest miejsce na wyłącznik zapasowy z miejscem na RCD typu A lub B, 30 mA? 3) Czy długość odcinka od płyty do miejsca postojowego jest mniejsza niż około 30 m i ma grubość 2,5 mm2 (w przypadku dłuższych odcinków wymagana jest grubość 4 mm2)?

Jeśli wszystkie trzy odpowiedzi są twierdzące, szukasz najłatwiejszej dostępnej instalacji prądu przemiennego o dużej mocy. Jeśli pierwsze brzmi nie, przestań - kup jednostkę jednofazową.

Nie zapomnij o boku samochodu. Stacja jest gotowa na moc 11 kW, ale Twój samochód musi akceptować trójfazowy prąd przemienny o mocy 11 kW. Wielu tak; Samochody o mocy 7 kW po prostu ładują się w jednej fazie z mocą 7 kW – stacja obsługuje to automatycznie.

Sugerujemy przesłanie nam zdjęcia tablicy mailem; nasi inżynierowie odpowiadają w ciągu jednego dnia roboczego, twierdząc/nie i rekomendując wyłącznik.

Dlaczego AMPPAL do modernizacji i obiektów wielojednostkowych

Zhejiang Anfu New Energy Technology produkuje sprzęt niskiego napięcia i urządzenia do ładowania od 2014 roku, zatrudniając 260 pracowników na miejscu w Yueqing.

Produkcja trwa 15-20 dni roboczych od potwierdzenia zamówienia. Potrzebujesz najpierw jednego urządzenia do sprawdzenia zgodności z tablicą rozdzielczą? Próbki wylatują w ciągu 3-5 dni.

Od 100 jednostek dostosowujemy logo, kolor kabla, ekranu i obudowy oraz wstępnie ustawiamy oprogramowanie sprzętowe pod kątem konfiguracji zasilania w Twoim kraju.

Dokumentacja dotycząca zatwierdzenia sieci: deklaracja CE, raport z testów IEC, instrukcja obsługi, certyfikat kontroli fabrycznej.

Nasz sprzęt działa na ponad 40 rynkach, a grupa ma ponad 200 własnych działających stacji.

Próbne MOQ 1 jednostki; poziomy wolumenu od 20 jednostek.

Pakowanie stacji trójfazowej na eksport

Model RZ o mocy 11 kW jest dostarczany w kartonie o wymiarach 460 x 340 x 200 mm i wadze brutto około 8,5 kg – dodatkowym ciężarem jest zestaw styczników trójfazowych. Transport lotniczy mieści 1–10 jednostek; paleta 24 przemieszcza się przesyłką kurierską paletową w ciągu 5-7 dni do Europy.

Spodziewaj się około 480 jednostek w 20-stopowym kontenerze, ułożonych na palecie po 20 kartonów na palecie i owiniętych.

Warunki handlowe obowiązują w trybie FOB Ningbo lub Szanghaj, z dostępnymi EXW i CIF. Dokumentacja obejmuje fakturę handlową, listę pakowania, deklarację CE i świadectwo pochodzenia; płatność przez akredytywę lub D/P.

Warunki gwarancji i pomocy technicznej

2-letnia gwarancja na wady produkcyjne; witryny komercyjne są traktowane priorytetowo.

Części zamienne (sterownik OCPP, zestaw styczników, ekran, kabel) wysyłamy w ciągu 7 dni roboczych.

Bezpłatna pomoc zdalna: nasi inżynierowie przeprowadzają elektryka przez proces modernizacji, przesyłając zdjęcia lub filmy i udzielając odpowiedzi w ciągu jednego dnia roboczego.

Aktualizacje oprogramowania sprzętowego i pomoc w konfiguracji w ramach gwarancji.

W przypadku projektów modernizacyjnych, które wymagają wykwalifikowanego elektryka na miejscu, współpracujemy z partnerami serwisowymi w Niemczech, Francji i Zjednoczonych Emiratach Arabskich.

Co wolno i czego nie wolno modernizować

Źle: zakładając, że budynek jest trójfazowy, ponieważ ma trzy bezpieczniki. Po prawej: sprawdź na liczniku za pomocą testu fazy lub zapytaj w elektrowni - trzy bezpieczniki mogą być rozdzielone jednofazowo.

Źle: równoważenie faz metodą prób i błędów. Po prawej: poproś elektryka o zmierzenie obciążenia fazowego i przypisanie ładowarki do zestawu najmniej obciążonego.

Źle: użycie wyłącznika 20 A z okablowaniem 1,5 mm2. Po prawej: dopasuj przekrój kabla do długości odcinka - 2,5 mm2 poniżej 30 m, 4 mm2 powyżej.

Źle: prowadzenie kabla zasilającego przez drzwi lub podjazd. Po prawej: poprowadź przewód wzdłuż ściany do urządzenia.

Źle: ignorowanie typu RCD. Po prawej: pasuje typ A lub B, 30 mA, zgodnie z naklejką konfiguracyjną – zakłada to wykrywanie upływu prądu stałego stacji.

Raporty terenowe z lokalizacji trójfazowych

W mieszkaniu HOA w Sofii w Bułgarii dodano jeden 11 kW RZ do trójfazowej tablicy rozdzielczej z lat 70. XX wieku. Dwadzieścia jeden gospodarstw domowych korzysta ze stacji poprzez harmonogram RFID backendu OCPP; zarząd potrzebował jednego zapasowego miejsca na wyłącznik i nic więcej. Notatka skarbnika: pierwszy elektryk zaoferował wymianę całego panelu, a drugi znalazł zapasowe gniazdo DIN - różnica polegała na wiedzy, a nie na sprzęcie.

Kierownik magazynu kurierskiego w Krakowie prowadzi trzy jednostki mieszczące 12 samochodów dostawczych. Istotna jest rotacja w ciągu dnia: samochody dostawcze obsługują 3,5-godzinne ładowanie między trasami, a moc 11 kW to wystarcza. Jego skarga: stały kabel ma 5 m, a w jednym rzędzie parkingowym potrzebny był przedłużacz, który musiał kupić lokalnie, ponieważ nie wysyłamy ich.

Spółdzielnia rolnicza w Dolnej Saksonii w Niemczech zasila dwie stacje z rolniczego źródła zasilania 380 V współdzielonego z suszarniami zboża. Fazy ​​działają, ponieważ szczyty suszenia jesienią i szczyty ładowania zimą – nigdy się nie pokrywają. Ich małe zastrzeżenie: zimowe oprogramowanie sprzętowe wymagało zdalnej aktualizacji, której zaplanowanie zajęło jeden dzień, ponieważ sieć Wi-Fi spółdzielni znajduje się w oddzielnym budynku.

Pytania trójfazowe, proste odpowiedzi

P: Mój samochód ładuje się tylko przy mocy 7 kW w trybie jednofazowym. Czy 11 kW jest zmarnowane?

Odp.: Stacja dostosowuje się i dostarcza 7 kW; zachowujesz ścieżkę trójfazową dla swojego następnego samochodu.

P: Czy mogę to zainstalować bez zasilania trójfazowego?

Odp.: Nie – potrzebuje prądu trójfazowego 380VAC; w przypadku instalacji jednofazowych wybierz 7 kW RZ.

P: Czy 11 kW wymaga pozwolenia na użytkowanie?

Odp.: Zwykle nie dla 16 A na fazę, ale należy to potwierdzić u dystrybutora; kilka krajów zwalnia ze zgłoszenia ładowarki prądu przemiennego o mocy do 11 kW.

P: Jak szybko ładuje się urządzenie o mocy 11 kW?

Odp.: około 60 km zasięgu na godzinę; akumulator o pojemności 60 kWh rozładowuje się z 20% do 80% w ciągu około 3,5 godziny.

P: Czy ekran można dodać później?

Odp.: jest to opcja fabryczna; zamawiaj go razem z urządzeniem, ponieważ doposażenie kieszeni wyświetlacza jest niepraktyczne.

P: Co się stanie, jeśli fazy w budynku będą niezrównoważone?

Odp.: Backend może planować sesje, a elektryk może podłączyć ładowarkę do najmniej obciążonego zestawu faz.

P: Czy 16 A na fazę jest trudne w przypadku starego okablowania?

Odpowiedź: Nie – 16A to standardowa praktyka budowlana; bardziej ryzykowne jest pobór prądu jednofazowego 32 A, którego to urządzenie unika w swojej konstrukcji.

P: Czy potrzebuję nowego licznika?

O: Zwykle nie; jeśli w Twoim liczniku brakuje rejestru trójfazowego, zakład energetyczny go wymieni – w kilku krajach UE bezpłatnie.
