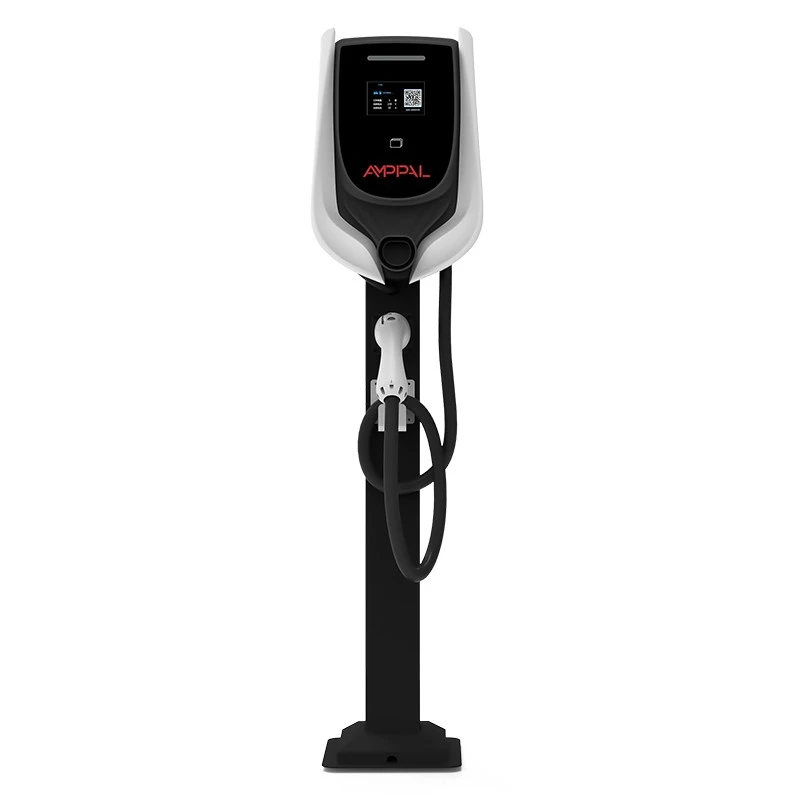

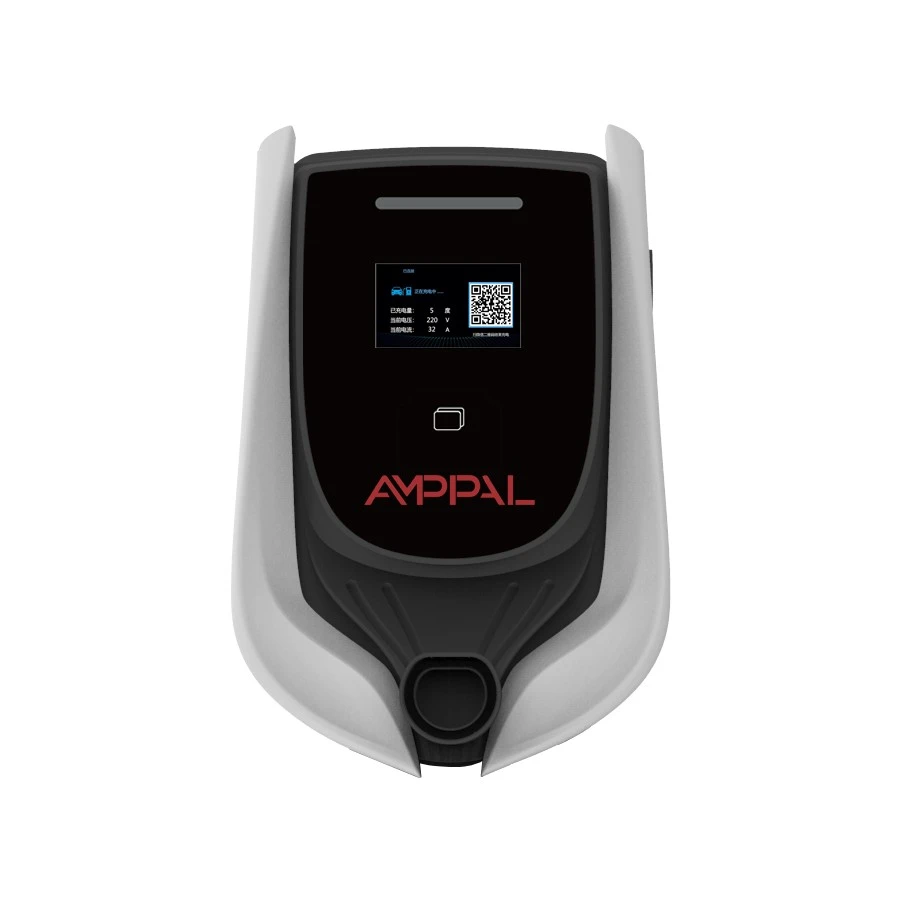

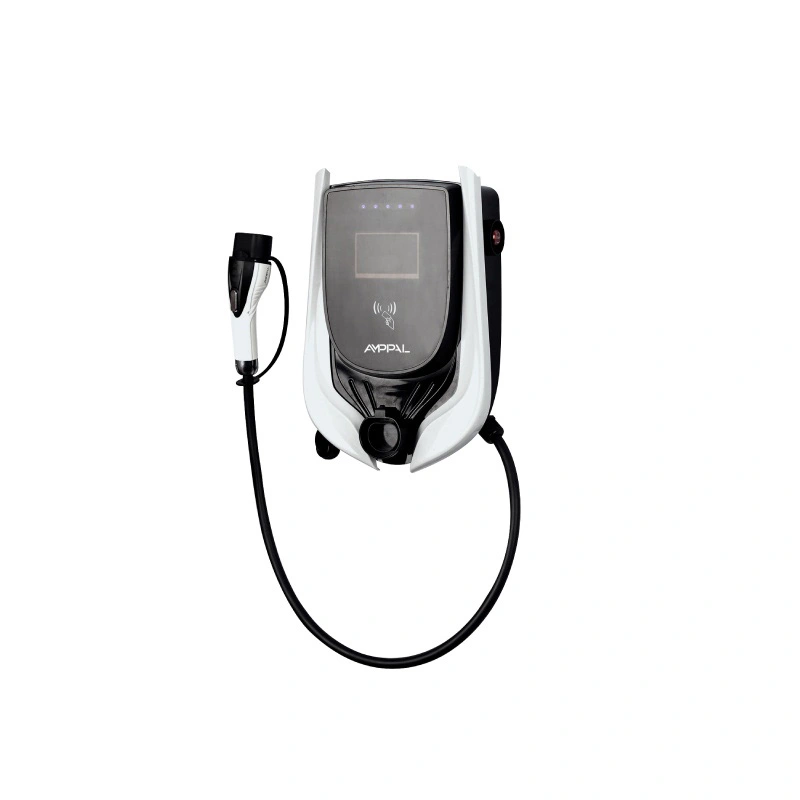

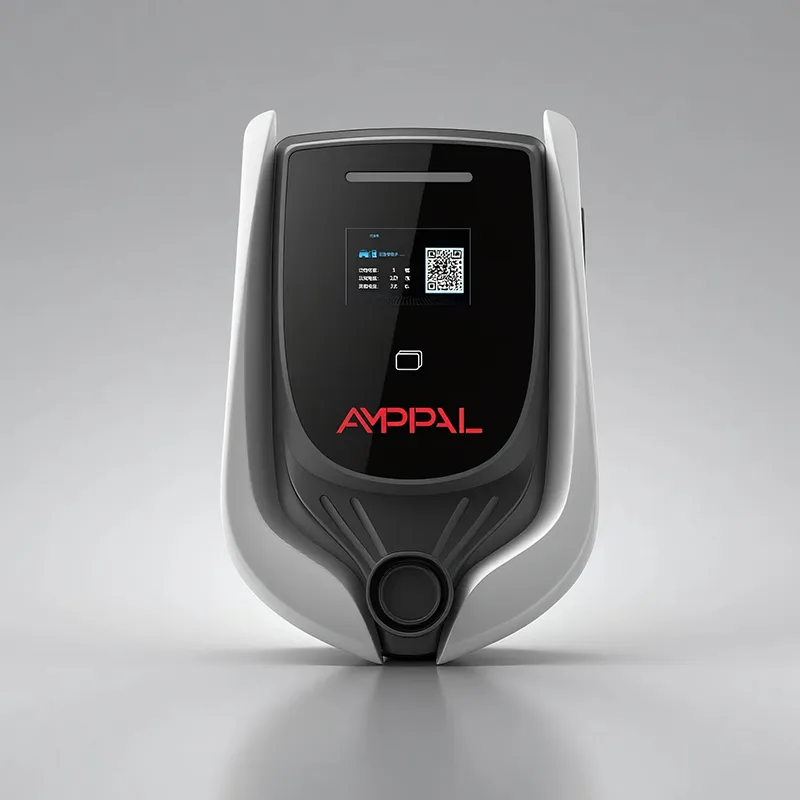

Komercyjna stacja ładowania pojazdów elektrycznych AC OCPP o mocy 11 kW dla hoteli i apartamentów

Różnica, jaką robi zasilanie trójfazowe w miejscu ładowania

Obiekt o ograniczonej mocy wejściowej może nadal obsługiwać wiele pojazdów elektrycznych – jeśli stacje uzgodnią, kto co pobiera. Komercyjna stacja ładowania pojazdów elektrycznych AC AMPPAL o mocy 11 kW OCPP dla hoteli i apartamentów (model AF-AC-11-L/B-A-M-4-SD-P) została zbudowana dokładnie z myślą o takich negocjacjach, a podstawą jest wejście trójfazowe.

Jednofazowa ładowarka o mocy 11 kW wymagałaby około 46 A z jednej fazy, czego nie znosi większość komercyjnych paneli. Stacja ta pobiera około 16 A na fazę w trzech fazach, aby dostarczyć tę samą moc 11 kW, utrzymując równą równowagę faz w obiekcie i zadowalając panel. Na tym polega różnica między ładowarką pasującą do budynku a taką, która wymusza modernizację usług.

Dodaj stos sieciowy — RFID, LCD, pasek LED, OCPP 1.6j z czterema opcjami łączności — i masz stację, która nie tylko szybko ładuje, ale także raportuje, wystawia rachunki i przynosi zyski menedżerowi obciążenia w lokalizacji.

Sześć zalet dla witryn obsługujących wiele stacji

Wejście trójfazowe o wartości ~16 A na fazę utrzymuje obciążenie na fazę na niskim poziomie, dzięki czemu w ramach istniejącej usługi zmieści się więcej stanowisk.

Skoordynowane zarządzanie obciążeniem ogranicza całkowity pobór prądu w obiekcie, chroniąc główny wyłącznik, gdy każde stanowisko jest zajęte.

Pasek LED pokazuje stan każdej stacji z całej działki, co eliminuje konieczność przeprowadzania kontroli przez personel budowy.

RFID i OCPP 1.6j zapewniają dokładność rozliczeń na użytkownika nawet w przypadku dziesięciu sesji prowadzonych jednocześnie.

Poziom hałasu ≤40 dB umożliwia bezproblemowe umieszczanie stacji w pobliżu okien biur i ścian mieszkań.

4,3-calowy wyświetlacz LCD pokazuje szczegóły sesji na miejscu, podczas gdy backend pokazuje te same dane zdalnie.

Dane techniczne

Środowiska, które odnoszą największe korzyści ze stacji o mocy 11 kW

Kampusy biurowe, w których pracownicy potrzebują znaczącego doładowania w ciągu 8 godzin dnia, a nie tylko strużki.

Wieże mieszkalne z trójfazowym zasilaniem domów i miejscami parkingowymi na 5-20 mieszkańców.

Centra handlowe i inwestycje wielofunkcyjne, w których liczy się obrót, a goście płacą za sesję.

Małe stacje flotowe ładujące samochody dostawcze pomiędzy zmianami, z raportami zużycia dla poszczególnych pojazdów.

Budynki z ograniczonym limitem połączeń, w których inżynier elektryk planuje budżet na każdy wzmacniacz.

Jak dynamiczne równoważenie obciążenia dzieli dostępną moc

Każde miejsce ma sufit: główny wyłącznik, transformator, umowa na media. Równoważenie obciążenia zamienia ten pułap w budżet. Stacje w grupie zgłaszają swoje pobory na żywo do platformy zarządzania lub lokalnego sterownika przez RS485, a każda jednostka otrzymuje limit prądu w czasie rzeczywistym, który utrzymuje sumę poniżej pułapu.

Kiedy podłączany jest nowy samochód, grupa dokonuje ponownego przydziału: sesje, które trwają najdłużej, mogą na chwilę spaść, nowicjusz otrzymuje część i nikt nie wyłącza głównego wyłącznika. Kiedy samochody się zakończą, zwolniona pojemność powraca do pozostałych sesji. Kierowcy widzą zmianę koloru paska LED; inżynier budowy widzi liczby w backendzie.

OCPP 1.6j obsługuje stronę transakcyjną i konfiguracyjną – start/stop, kWh, taryfy, identyfikatory kart – podczas gdy koordynacja obciążenia odbywa się za pośrednictwem łącza lokalnego. Ten podział jest celowy: rozliczenia wymagają chmury, bieżąca kontrola wymaga milisekund, a milisekundy nie powinny czekać na połączenie w obie strony przez 4G.

Certyfikacja i weryfikacja bezpieczeństwa

UL 2202 obejmuje konstrukcję całego systemu ładowania i bezpieczeństwo elektryczne; UL 2231-2 obejmuje obwody ochrony personelu.

Równowaga trójfazowa i zachowanie zaniku fazy są weryfikowane w testach fabrycznych, włączając scenariusze zaniku napięcia.

IP54 potwierdzają skalibrowane testy sprayu i pyłu na próbkach produkcyjnych.

Wartość akustyczną ≤40dB mierzy się na stanowisku badawczym z odległości jednego metra, a protokół dołącza się do partii.

Każde urządzenie przechodzi testy hipot i izolacji, a wyniki są przechowywane w aktach z numerami seryjnymi.

Przy każdym wydaniu ponownie testujemy zachowanie protokołu OCPP 1.6j na referencyjnym backendzie; W szczególności logika równoważenia obciążenia jest sprawdzana pod kątem scenariuszy obejmujących wiele jednostek.

Osiem etapów produkcji za stacją o mocy 11 kW

Montaż odbywa się na terenie kampusu w Zhejiang, w którym w 2024 r. wysłano ponad milion jednostek ładujących, gdzie roboty FANUC i sprzęt laserowy TRUMPF dzielą podłogę z liniami prądu przemiennego i stałego.

1. Stal obudowy jest cięta laserowo i prasowana, a następnie malowana proszkowo.

2. Przychodzące przekaźniki, styczniki i płytki są sprawdzane na podstawie zatwierdzonych list dostawców.

3. Płytki zasilające i komunikacyjne są zbudowane w technologii SMT i lutowane metodą rozpływową.

4. Zmontowano okablowanie trójfazowe i sprawdzono moment obrotowy za pomocą skalibrowanych sterowników.

5. Oprogramowanie sprzętowe jest flashowane i urządzenie rejestruje się w testowym backendie OCPP.

6. Pomiędzy sparowanymi jednostkami wykonywane są uzgodnienia równoważące obciążenie RS485.

7. Hipot, izolacja i zasilany dopalacz na każdej stacji.

8. Tabliczka znamionowa, znaki UL i opakowanie kartonowe zamykają linię.

Przewodnik po rozmiarach dla obiektów wielostanowiskowych

Pracuj wstecz od usługi. Jeśli budynek jest zasilany trójfazowo i inżynier może zapewnić każdemu stoisku obwód o natężeniu 16 A na fazę, stacja o mocy 11 kW na stanowisko będzie odpowiednią gęstością dla biur, mieszkań i działek o mieszanym przeznaczeniu. Jeśli obiekt jest zasilany wyłącznie jednofazowo, uczciwym wyborem będzie stacja OCPP o mocy 7 kW — jednostka ta potrzebuje trzech faz, aby była warta swojej ceny.

Teraz tępa część. Jest to niewłaściwy produkt w przypadku podjazdu dla dwóch samochodów (jednostka o mocy 3,5 kW lub 7 kW kosztuje mniej i spełnia swoje zadanie), w przypadku planowania budowy w czasie krótszym niż 30 minut (tzn. na terytorium DC) oraz w przypadku lokalizacji, w której inżynier elektryk nie potwierdził na papierze zasilania trójfazowego. Złożenie zamówienia przed audytem panelu pokazuje koszty aktualizacji.

W razie wątpliwości kup grupę zarządzaną obciążeniem: stacje tej rodziny można łączyć w jednym miejscu z rodzeństwem o niższej mocy, koordynując je pod jednym sufitem. Taka elastyczność jest zwykle tańsza niż odgadywanie dokładnego zestawu mocy już pierwszego dnia.

Dlaczego operatorzy witryn wybierają firmę AMPPAL

Standardowa wysyłka to 15-20 dni roboczych; Można rezerwować etapowe wdrożenia lokalizacji w planowanych slotach produkcyjnych.

Opcje OEM obejmują oznakowanie obudowy, ekran rozruchowy LCD i grafikę karty RFID.

Integracja z OCPP 1.6j jest udokumentowana, a nasi inżynierowie pomagają Twojej platformie połączyć się przy pierwszym wdrożeniu.

Certyfikaty UL 2202 i UL 2231-2 są dostarczane wraz z przesyłką dla konsultantów i inspektorów.

Sami obsługujemy ponad 200 stacji ładowania, a nasi inżynierowie wspierają 500 jednostek chłodzonych cieczą w ramach projektu NEOM Green Hydro w skali widocznej w fabryce.

Pakowanie i fracht dla stacji ciężkich

Każda stacja jest dostarczana w wyłożonym pianką kartonie o wymiarach około 60 × 44 × 32 cm i wadze brutto około 14 kg, łącznie z uchwytem ściennym, startowymi kartami RFID i instrukcją. Testowany na upadek z rogu, z tabliczką znamionową modelu i znakiem UL wydrukowanym na wierzchu kartonu.

Transport morski na paletach zajmuje około 20–24 stacji na paletę i około 250 na kontener 40HQ; mieszanie wariantów OCPP o mocy 3,5 kW, 7 kW i 11 kW w jednej dostawie jest standardem dla dystrybutorów.

Wyceniamy EXW, FOB Ningbo lub CIF z fakturą handlową, listem przewozowym, świadectwem pochodzenia i kopiami certyfikatów UL dla agenta celnego.

Obsługa posprzedażna: gwarancja, oprogramowanie sprzętowe i konserwacja

Dwuletnia gwarancja na wady produkcyjne stacji i modułów wewnętrznych.

Aktualizacje oprogramowania sprzętowego przesyłane są zdalnie przez backend; Parametry równoważenia obciążenia można dostroić bez wizyty w serwisie.

Potrzebujesz czytnika, panelu lub modułu? Wysyłka następuje w ciągu 3-5 dni roboczych od potwierdzenia.

Zdalna diagnostyka odczytuje status OCPP i rejestruje dane z inżynierem podczas rozmowy.

Dostępność części dla tej rodziny wynosi pięć lat po zakończeniu produkcji.

Źle kontra dobrze: prowadzenie obiektu wielostanowiskowego

Błąd: pozwalanie lokalnemu elektrykowi zakładać, że każda stacja może pobrać pełne 11 kW bez sprawdzania usługi. Po prawej: potwierdzenie wydajności trójfazowej i ustawienie pułapu obciążenia przed załączeniem grupy.

Źle: jednorazowa konfiguracja równoważenia obciążenia i zapominanie o tym po dodaniu najemców w budynku. Po prawej: sprawdzanie sufitu za każdym razem, gdy zmienia się obciążenie obiektu.

Źle: odczytanie paska LED z odległości 50 m i zgadywanie. Po prawej: uzgodnienie z personelem legendy kolorów — zielony oznacza wolny, niebieski oznacza ładowanie, czerwony oznacza usterkę.

Źle: montuj stacje bezpośrednio za ścianą sypialni, ponieważ poziom głośności wynosi 40 dB. Po prawej: wspólna ściana lub korytarz; 40 dB to cisza, ale cisza nie jest ciszą.

Źle: poleganie na chmurze w zakresie bieżącej kontroli. Po prawej: utrzymywanie koordynacji obciążenia na lokalnym łączu RS485 lub kontrolerze, aby przetrwać zakłócenia w sieci.

Doświadczenia operatorów z lokalizacji wielopunktowych

Kierownik obiektu w kampusie biurowym niedaleko Monachium obsługuje osiem stanowisk dla 300 pracowników. Pułap obciążenia wynosi 45 kW, a podczas porannego szczytu podłączania system przycina długie sesje, aby dopasować je do nowych użytkowników; jego jedyną skargą jest to, że początkowa integracja z backendem wymagała całego dnia rozmów, zanim logika taryfowa zaczęła działać zgodnie z oczekiwaniami.

Zarząd 40-piętrowego wieżowca w Stambule zainstalował sześć stacji w garażu podziemnym, gdzie już istniało zasilanie trójfazowe. Mieszkańcy lubią raporty dotyczące poszczególnych właścicieli; Zarząd zauważa, że ​​na wyświetlaczu LCD stacji wyświetlane jest menu w języku angielskim, o które pytało kilku starszych mieszkańców, a zespół obsługujący wydrukował jednostronicową kartę w języku tureckim.

Na placu handlowym w Melbourne dodano cztery stacje w rzędach wejściowych. Operator pobiera opłaty za sesję za pośrednictwem zaplecza i twierdzi, że pasek LED to najtańsze narzędzie obsługi klienta na miejscu — kierowcy zauważają wolne miejsce w samochodzie. Jego jedno życzenie: dłuższy standardowy kabel, choć przyznaje, że większość kierowców i tak parkuje w zasięgu ręki.

Pytania dotyczące równoważenia obciążenia od operatorów lokalizacji

P: Co oznacza wejście trójfazowe dla mojej lokalizacji?

Odp.: Około 16 A na fazę w trzech fazach zapewnia ~11 kW, więc żadna pojedyncza faza nie przenosi dużego obciążenia 46 A.

P: Czy wszystkie stacje na miejscu muszą mieć moc 11 kW?

O: Nie. W tej rodzinie znajdują się jednostki o mocy 3,5 kW, 7 kW i 11 kW w ramach jednego skoordynowanego pułapu obciążenia.

P: Co się stanie, gdy w połowie sesji zostanie podłączony nowy samochód?

Odpowiedź: Grupa dokonuje ponownej alokacji w ramach pułapu; sesje biegowe mogą na krótko spaść, a przepustowość powraca po zakończeniu przejazdu samochodów.

P: Czy 16 A na fazę jest uciążliwe dla okablowania?

Odp.: Jest łagodniejszy niż obwód jednofazowy o mocy 11 kW i utrzymuje równomierną równowagę faz — taki jest cel projektu.

P: W jaki sposób pasek LED pomaga w ruchliwym miejscu?

Odp.: Pokazuje stan każdej stacji z drugiego końca parkingu, co pozwala uniknąć częstych kontroli personelu.

P: Czy 40 dB rzeczywiście jest ciche?

Odp.: Cichszy niż kompresor lodówki na 1 metr, dlatego urządzenie pasuje do ścian biurowych i mieszkalnych.

P: Czy z tej stacji może korzystać samochód jednofazowy?

Odp.: Tak, będzie ładować z niższą szybkością, wykorzystując fazy, które może osiągnąć; stacja i samochód negocjują bezpieczny prąd.

P: Co się stanie, jeśli witryna utraci połączenie z Internetem?

Odpowiedź: Znane karty RFID nadal działają na podstawie listy lokalnej, transakcje są zapisywane i wszystko jest przesyłane po powrocie łącza.
