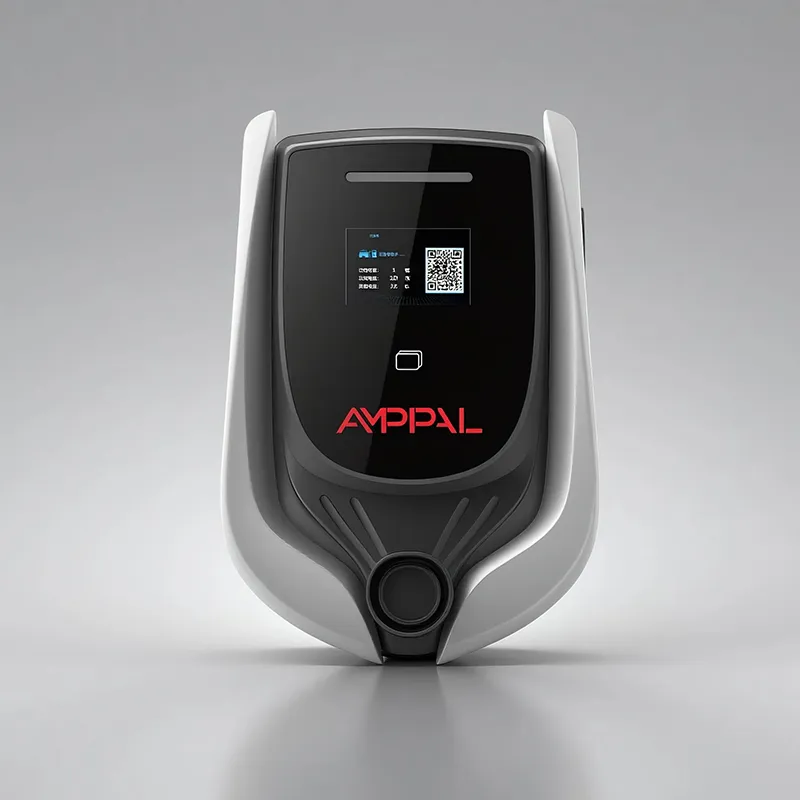

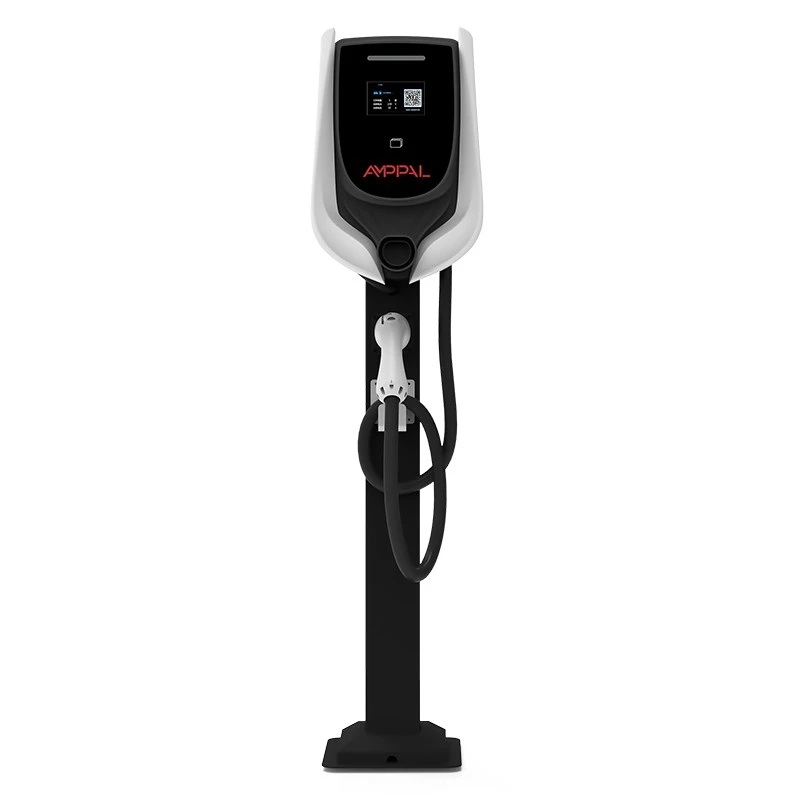

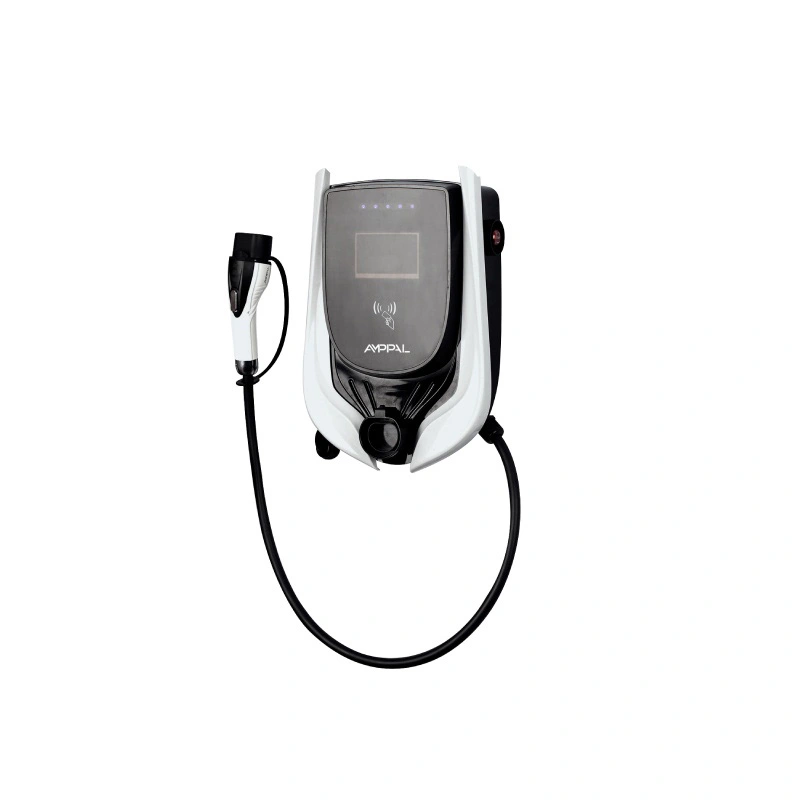

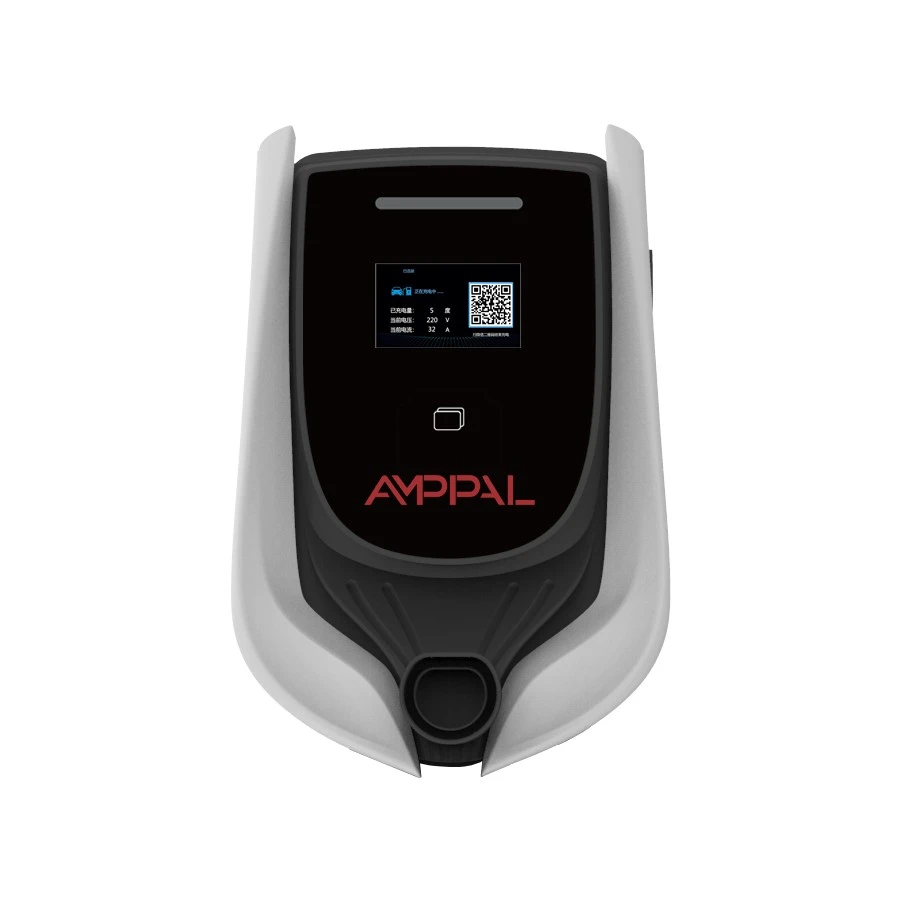

Stacja ładowania pojazdów elektrycznych OCPP Smart AC o mocy 7 kW dla obiektów komercyjnych

Dlaczego certyfikat UL ma w USA większe znaczenie niż moc znamionowa

W Stanach Zjednoczonych certyfikat ma większe znaczenie niż kilowaty — a certyfikat to UL. Ta stacja o mocy 7 kW (Model AF-AC-7-L/B-A-M-4-SD-P) nie jest produktem europejskim sprzedawanym Amerykanom; jest to zasilacz do pojazdów elektrycznych zbudowany, przetestowany i udokumentowany zgodnie z dwiema normami UL, które faktycznie sprawdzają władze USA: UL 2202 i UL 2231-2.

Różnica między sprzedażą do UE a sprzedażą do USA polega na różnicy między oświadczeniem własnym a umieszczeniem na liście osób trzecich. CE jest deklaracją producenta na rynek europejski; Inspektorzy budowlani, ubezpieczyciele i przedsiębiorstwa użyteczności publicznej w USA szukają certyfikatu UL, a wiele programów rabatowych na media po prostu odmawia zakupu sprzętu bez niego.

Artykuł 625 NEC to kodeks regulujący instalacje sprzętu do ładowania pojazdów elektrycznych, a inspektorzy stosują go za pośrednictwem właściwych władz lokalnych. Stacja znajdująca się na liście UL z wyraźną tabliczką znamionową sprawia, że ​​rozmowa o pozwoleniach jest krótka. To jest prawdziwy produkt: formalności, które się zamykają, pozwolenia, które przechodzą i ubezpieczenie, które pozostaje spokojne.

Sześć zalet tej stacji związanych ze zgodnością

Lista UL 2202 obejmuje kompletny system ładowania, co umieścili amerykańscy inżynierowie projektu w arkuszu specyfikacji.

Norma UL 2231-2 obejmuje obwody ochrony personelu, które inspektorzy warstwy zabezpieczającej przed porażeniem sprawdzają przed zasileniem.

Jednofazowe napięcie 240 V przy 32 A odpowiada standardowym usługom w budynkach mieszkalnych i lekkich obiektach komercyjnych w Ameryce Północnej.

RFID plus OCPP 1.6j zamienia stację w płatny aktywa, a nie darmowy punkt sprzedaży dla nierezydentów.

Uszczelnienie IP54 i poziom hałasu ≤40dB sprawiają, że sprawdza się w garażach, wiatach i krytych konstrukcjach parkingowych.

Znak UL na tabliczce znamionowej można zweryfikować w katalogu internetowym UL, w ten sposób kupujący sprawdzają go przed złożeniem zamówienia.

Dane techniczne

Wdrożenia w USA i Kanadzie

Budownictwo wielorodzinne w stanach, w których obowiązują przepisy budowlane przystosowane do pojazdów elektrycznych, gdzie każde miejsce parkingowe jest wstępnie okablowane pod napięciem 240 V.

Opłaty w miejscu pracy za partie pracowników, z możliwością zwrotu kosztów poprzez backend OCPP.

Garaże w apartamentowcach w Kanadzie, gdzie zarząd potrzebuje liczników na właściciela i kontroli dostępu.

Parking hotelowy i detaliczny, na którym goście pobierają opłatę za noc, a folio wiąże się z kosztami.

Lekkie stocznie obsługujące samochody dostawcze i pickupy, które parkują 8–10 godzin i wymagają niezawodnych sesji 32A.

Co faktycznie należy sprawdzić w normach UL 2202 i UL 2231-2

UL 2202 to norma bezpieczeństwa dotycząca wyposażenia systemu ładowania pojazdów elektrycznych: konstrukcja, okablowanie, izolacja i zachowanie przeciwpożarowe całej stacji w warunkach normalnych i awaryjnych. Pozytywny wynik oznacza, że ​​obudowa, stycznik, układ PCB i konstrukcja termiczna zostały sprawdzone przez inżynierów UL pod kątem opublikowanych wymagań.

UL 2231-2 to norma dotycząca ochrony personelu. Zarządza obwodami, które zapobiegają porażeniu prądem elektrycznym, gdy użytkownik podłącza, odłącza lub dotyka mokrego złącza: sprawdza ciągłość uziemienia, monitoruje prąd upływu i mechanizmy odłączające zasilanie od wyjścia, zanim możliwy będzie kontakt z częścią pod napięciem.

Obydwa wpisy znajdują się w publicznym katalogu UL pod numerem modelu, zatem inspektor elektryk w Teksasie i inżynier zajmujący się mieszkaniem w Toronto widzą dokładnie ten sam certyfikat, który Ci wysyłamy. Żadnych gier kopiujących, żadnego „odpowiednika języka UL” – lista jest dowodem.

Beyond UL: Zapewnienie jakości w produkcji

Każda partia produkcyjna jest identyfikowana według numeru seryjnego w dokumentacji testów, którą przechowujemy przez dziesięć lat.

Każda stacja przed pakowaniem przeprowadza pełny test napięcia i izolacji; wartości przejścia są rejestrowane.

Każda kompilacja oprogramowania sprzętowego jest uruchamiana przed wydaniem w oparciu o referencyjny backend, więc aktualizacja nie może po cichu przerwać integracji rozliczeń.

Zasięg czytnika RFID, kontrast LCD i działanie paska LED są sprawdzane na każdym urządzeniu, a nie na próbce.

Wyniki IP54 i akustyczne (≤40dB) sprawdzane są na próbkach produkcyjnych i dołączane do protokołu partii.

Własny system jakości fabryki podlega audytowi w ramach programu nadzoru UL, dzięki czemu lista pozostaje aktualna.

Od blachy do gotowego stanowiska: osiem kroków

Linia znajduje się na terenie kampusu Zhejiang, który w 2024 r. dostarczył ponad milion jednostek ładujących, przy montażu robotów FANUC i wycinarek laserowych TRUMPF na obudowach.

1. Stal obudowy jest cięta laserowo, prasowana i malowana proszkowo.

2. Zamontowano i sprawdzono uszczelki oraz powierzchnie uszczelniające IP54.

3. Płytki zasilające i komunikacyjne są zbudowane w technologii SMT i lutowane metodą rozpływową.

4. Montuje się i kalibruje wyświetlacz LCD, pasek LED i moduł RFID.

5. Oprogramowanie zostało załadowane i żadna jednostka nie przejdzie przez tę stację, dopóki nie zakończy uzgadniania na żywo z naszym referencyjnym backendem.

6. Po kolei realizowane są ścieżki Ethernet, 4G, WiFi i RS485.

7. Na każdej stacji przeprowadzane są testy wytrzymałościowe, izolacji i wypalania.

8. Tabliczki znamionowe, znaki UL i kartony znajdują się przed stemplem kontroli jakości.

Kontrola zgodności: czy ta stacja jest odpowiednia dla Twojej witryny?

Stacja ta jest odpowiednia dla lokalizacji w USA i Kanadzie, gdzie obowiązuje jednofazowe zasilanie 240 V, obwód 32 A na stanowisko i wymagana jest kontrola dostępu lub fakturowanie. Władze lokalne posiadające kody przystosowane do pojazdów elektrycznych, właściciele ubiegający się o rabaty na media oraz wykonawcy budujący projekty zgodne ze specyfikacją przekonają się, że dokumentacja UL stanowi dla nich połowę pracy związanej ze sprzedażą.

W trzech przypadkach jest to niewłaściwy produkt. W obiektach z zasilaniem trójfazowym i wymaganiami dotyczącymi mocy 11 kW na stanowisko należy zamiast tego zastosować stację OCPP o mocy 11 kW. Lokalizacje wymagające obrotu w czasie krótszym niż 30 minut potrzebują prądu stałego, a nie tego urządzenia prądu przemiennego. A witryna, która nie ma zamiaru zarządzać użytkownikami ani rachunkami, może zaoszczędzić pieniądze, stosując prostszy model — stosy RFID i OCPP są warte swojej ceny tylko wtedy, gdy ktoś nimi zarządza.

Przed złożeniem zamówienia potwierdź trzy rzeczy u elektryka: zasilanie wynosi 240 V, obwód stoiska ma obciążalność ciągłą 32 A, a na terenie parkingu dostępna jest ścieżka sieciowa (Ethernet, sygnał komórkowy lub Wi-Fi) lub zatwierdzony plan działania w trybie offline. Nasi inżynierowie zamapują z Tobą łączność w obie strony.

Dlaczego instalatorzy z USA wybierają AMPPAL

15-20 dni roboczych od zamówienia do wysyłki, co lepiej pasuje do harmonogramów budowy niż typowe czasy realizacji OEM.

Opcje OEM: Twoja marka na obudowie, ekranie rozruchowym i kartach RFID, a także instrukcje w języku angielskim w standardzie.

Certyfikaty UL 2202 i UL 2231-2, a także fabryczne pliki CE, TÜV i CB są udostępniane Twojemu zespołowi ds. specyfikacji.

MOQ jest negocjowane dla każdego zamówienia; wykonawcy i dystrybutorzy zwykle zaczynają od 20–50 jednostek.

Sami obsługujemy ponad 200 stacji ładowania, więc kupujący w USA rozmawiają z zespołem, który również obsługuje ładowarki, a nie tylko je sprzedaje.

Pakowanie eksportowe, załadunek kontenerów i formalności

Każda stacja jest dostarczana w wyłożonym pianką kartonie o wymiarach około 58 × 42 × 30 cm, wadze brutto około 12 kg, z uchwytem ściennym, startowymi kartami RFID i instrukcją obsługi. Na kartonach znajduje się tabliczka znamionowa modelu i znak UL, co ułatwia kontrolę w porcie.

Transport morski na paletach zajmuje 24–30 stacji na paletę i około 300 na kontener 40HQ; obciążenia mieszane ze stacjami OCPP o mocy 3,5 kW i 11 kW są rutyną dla dystrybutorów budujących asortyment.

Dla amerykańskich agentów celnych przygotowywane są dokumenty: faktura handlowa, lista przewozowa, świadectwo pochodzenia oraz kopie certyfikatów UL. Cytujemy EXW, FOB Ningbo lub CIF i wysyłamy przez Ningbo lub Szanghaj.

Struktura gwarancji i lokalnego wsparcia

Dwuletnia gwarancja na wady produkcyjne stacji i modułów wewnętrznych.

Godziny wsparcia pokrywają się ze strefami czasowymi Stanów Zjednoczonych, a zdalna diagnostyka odczytuje z Tobą logi OCPP podczas rozmowy.

Czytniki, panele LCD i moduły zasilania wysyłane są z magazynu w ciągu 3-5 dni roboczych.

Aktualizacje oprogramowania sprzętowego przesyłane są zdalnie przez backend; Komponentów znajdujących się na liście UL nigdy nie wymienia się na zamienniki.

Po wycofaniu tego modelu z oferty, gwarancja na części zamienne wynosi pięć lat.

Błędy w instalacji i obsłudze, których należy unikać

Źle: załączenie zasilania stacji przed podpisaniem pozwolenia przez władze lokalne. Po prawej: wyciągnięcie pozwolenia, pokazanie wykazu UL i załączenie zasilania po kontroli.

Źle: umieszczenie stacji we wspólnym obwodzie 50 A z innymi obciążeniami. Po prawej: dedykowany obwód o obciążalności ciągłej 32 A na każde stanowisko, zgodnie z normą NEC 625.

Źle: pominięcie kontroli naziemnej, ponieważ „w ostatniej lokalizacji zadziałało”. Po prawej: sprawdź uziemienie i ciągłość uziemienia na miejscu; Od tego zależy ochrona UL 2231-2.

Źle: przydzielenie jednej karty RFID na cały budynek. Po prawej: karty dla poszczególnych użytkowników, dzięki czemu dziennik transakcji OCPP pozostaje istotny dla rozliczeń.

Źle: zakładając, że awaria sieci powoduje uszkodzenie stacji. Po prawej: znane karty pobierają opłaty z lokalnej listy, a transakcje są przesyłane po powrocie łącza.

Informacje zwrotne od instalatorów i flot z Ameryki Północnej

Wykonawca instalacji elektrycznych w metrze w Dallas-Fort Worth zainstalował w 2025 r. 30 stacji w trzech projektach wielorodzinnych. Twierdzi, że dokumentacja UL skróciła jego rozmowy o pozwoleniach z tygodni do dni, a jego jedyną skargą jest to, że jednostka o wadze 12 kg to dwuosobowy podnośnik na drabinie – jego załoga korzysta teraz z pomocnika na każdym wierzchołku.

Zarząd mieszkań w Toronto obsługuje cztery stacje w garażu podziemnym. Zarządca nieruchomości co miesiąc eksportuje raporty dotyczące kWh przypadające na właściciela; Jedynym problemem są menu wyświetlacza LCD dostępne wyłącznie w języku angielskim, które właściciel francuskojęzyczny zgłosił w ciągu pierwszego miesiąca.

Nadzorca floty w Chicago ładuje 12 samochodów dostawczych przez noc na ośmiu stacjach. Sesje były niezawodne przez jedną zimę w Illinois; zanotował nam, że pasek LED jest wystarczająco jasny, aby czytać notatki w ciemnym miejscu, co uważa za cechę charakterystyczną, chociaż jego kierowca pracujący na nocnej zmianie nazywa to „latarnią ostrzegawczą”.

Pytania dotyczące zgodności, jakie zadają kupujący w USA

P: Co oznacza oznaczenie UL dla tej stacji?

Odp.: Inżynierowie UL sprawdzili i przetestowali całe urządzenie pod kątem zgodności z normami UL 2202 i UL 2231-2, a lista jest aktualna pod nadzorem fabryki.

P: CE jest akceptowane w USA, prawda?

O: Nie. CE to deklaracja dotycząca rynku UE; Władze amerykańskie posiadające jurysdykcję szukają ofert stron trzecich, takich jak UL, a wiele przedsiębiorstw użyteczności publicznej wymaga od nich rabatów.

P: Co to jest NEC 625?

Odp.: Artykuł krajowego kodeksu elektrycznego dotyczący instalacji sprzętu do ładowania pojazdów elektrycznych – wymagania dotyczące wymiarów obwodów, uziemienia i odłączeń.

P: Czy instalacja wymaga pozwolenia?

Odp.: W większości jurysdykcji w USA i Kanadzie tak, a lista UL jest dokładnie tym, co inspektor chce zobaczyć na tabliczce znamionowej.

P: Czy będzie ładować pojazd elektryczny dostępny na rynku amerykańskim?

Odp.: Tak, dostarcza napięcie jednofazowe 240 V i natężeniu do 32 A z wariantem złącza skonfigurowanym dla Twojego rynku.

P: Czy obowiązują rabaty na media?

Odp.: Wiele amerykańskich przedsiębiorstw użyteczności publicznej uzależnia rabaty na sprzęt znajdujący się na liście UL; sprawdź listę programów lokalnego przedsiębiorstwa użyteczności publicznej.

P: Co się stanie, jeśli na parkingu nie będzie dostępu do Internetu?

Odpowiedź: Stacja prowadzi lokalną listę autoryzacyjną i przechowuje transakcje, przesyłając je, gdy dostępny jest link.

P: Jak działa rozliczenie komercyjne?

Odp.: Karty RFID mapują się na konta w backendie OCPP, co zamienia sesje w faktury lub raporty alokacji.
