Ładowarka ścienna AC o mocy 7 kW do domów i biur

Jedna ładowarka może być biznesem pobocznym

Restauracja z dwiema ładowarkami pojazdów elektrycznych przed domem nie sprzedaje energii elektrycznej; sprzedaje godzinę obiadu. Naścienna ładowarka prądu przemiennego AC o mocy 7 kW do domów i biur (seria RZ) opiera się na tym założeniu — zaprojektowaliśmy ją z myślą o właścicielach obsługujących od jednej do czterech stacji, którzy chcą, aby płacili za siebie, a nie o operatorach użyteczności publicznej z 200 lokalizacjami.

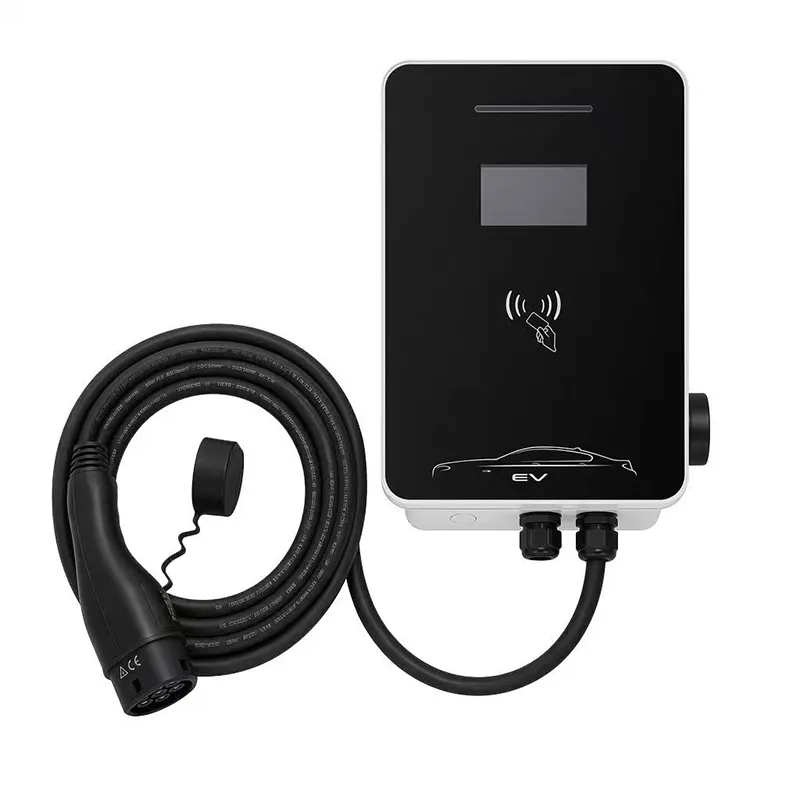

Urządzenie to stacja ścienna o wymiarach 400 na 280 na 120 mm, jednofazowa 7 kW, z wbudowanym OCPP 1,6J. Podłącz ją do backendu w chmurze, ustaw cenę za kWh, a urządzenie będzie działać samoczynnie podczas gotowania, naprawiania samochodów lub sprzątania pomieszczeń.

Aby odczytać liczby, nie potrzebujesz wykształcenia elektryka: backend pokazuje kWh sprzedane na sesję, a Twoje konto bankowe pokazuje różnicę.

Czym jest seria RZ: komercyjna stacja prądu przemiennego w uproszczeniu

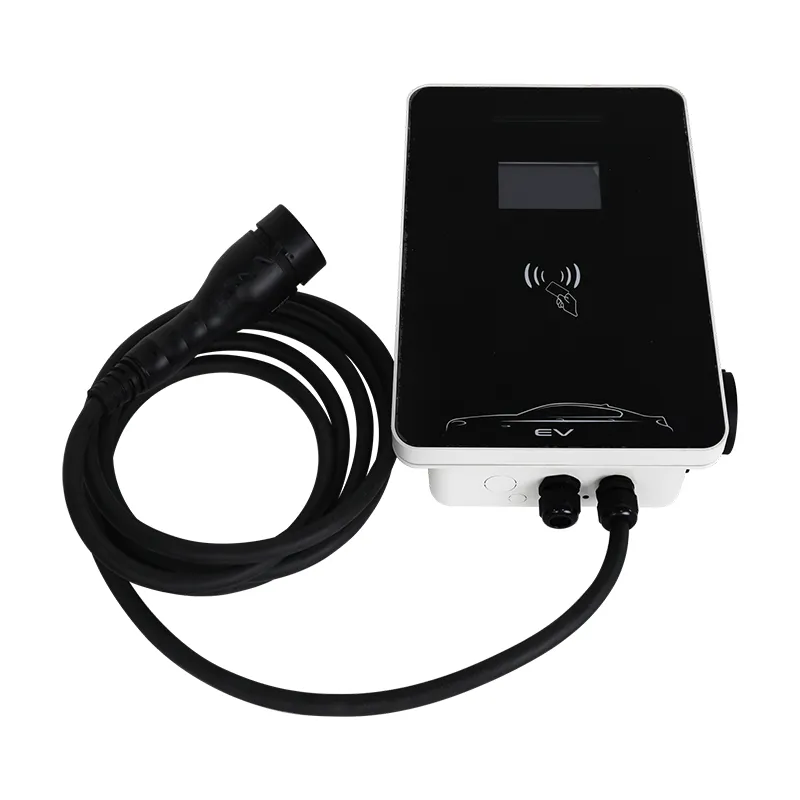

Fizycznie jest to kompaktowa, pełnowymiarowa stacja komercyjna - obudowa z tworzywa termoplastycznego wzmocniona metalem, stopień ochrony IP54, zakres pracy od -20C do +50C i stały kabel typu 2 o długości 5m (typ 1 lub GB/T na zamówienie).

W handlu jest to urządzenie sieciowe. Każde urządzenie RZ komunikuje się z backendem w języku OCPP 1.6J przez Ethernet, Wi-Fi lub 4G (klucz sprzętowy), dzięki czemu można rozpoczynać i zatrzymywać sesje, ustawiać taryfy i pobierać raporty z telefonu.

Moc jednofazowa 7 kW jest zamierzona: pasuje do standardowych źródeł zasilania małych obiektów komercyjnych, co pozwala utrzymać niskie koszty instalacji w kawiarni lub warsztacie.

Nie jest to szybka ładowarka DC – nikt nie powinien się tutaj spodziewać 20-minutowego doładowania. Model obejmuje sesje „podłącz, jedz, śpij, rób zakupy” trwające od dwóch do czterech godzin.

Opcjonalny 5-calowy ekran: wydać czy pominąć?

RZ domyślnie jest dostarczany bez ekranu; 5-calowy wyświetlacz jest opcją płatną. Oto decyzja w prostych słowach.

Kup ekran, jeśli Twoimi klientami są przechodnie, którzy nie chcą dotykać aplikacji – górski pensjonat, wiejski garaż, osoby starsze. Widząc na szybie informację „Ładowanie rozpoczęte, 4,2 kW, 0,35 EUR/kWh” natychmiast znika pytanie o zaufanie.

Pomiń to, jeśli Twoi klienci są stałymi klientami lub znają aplikacje, lub jeśli stacja znajduje się za płotem, gdzie i tak nikt by jej nie przeczytał. Ekran zwiększa koszt i jeszcze jedną część, która może zawieść; backend rejestruje wszystko w obu przypadkach.

Nasza szczera zasada: kup ekran na pierwszym egzemplarzu i dowiedz się, o co pytają klienci; w ciągu sekundy będziesz wiedział, czy potrzebujesz go ponownie.

Dane techniczne

Pięć firm, które czerpią korzyści z dwóch ładowarek

1) Restauracje i kawiarnie przy głównych drogach – ładowarka to konkretny powód, aby zatrzymać się na posiłek, gdy samochód się zapełnia. 2) Pensjonaty i pensjonaty – właściciele pojazdów elektrycznych aktywnie filtrują miejsca, w których można naładować akumulatory w ciągu nocy. 3) Warsztaty samochodowe i centra oponiarskie – klienci zostawiają samochód, ładują i zwracają po odbiór. 4) Małe sklepy ogólnospożywcze – 30-minutowy wypad na zakupy staje się powolnym doładowaniem. 5) Przestrzenie coworkingowe i małe biura – pracownicy posiadający pojazdy elektryczne cenią sobie gwarantowane miejsce do ładowania.

Wszystkie pięć łączy jedna cecha: klient jest tam już od jednej do czterech godzin. AC 7kW pasuje dokładnie do tego okna; Jedynym zadaniem operatora jest ustalenie ceny.

Zalecamy raczej dwie jednostki niż jedną, w której ruch pieszy jest stały – kierowca, który stwierdzi, że zatoka jest zajęta, zwykle odjeżdża, natomiast wolna druga zatoka naprawia prawie wszystkich.

Jak OCPP zamienia skrzynkę naścienną w kasę fiskalną

OCPP 1.6J to język pomiędzy ładowarką a backendem i jest to najpowszechniej obsługiwana wersja w branży. Oznacza to, że nie jesteś zamknięty w naszej chmurze – ze stacją współpracuje każda platforma kompatybilna z OCPP.

Codziennie: zdalne uruchamianie i zatrzymywanie, ceny za kWh lub sesję, grupy użytkowników (bezpłatne dla personelu, płatne dla ogółu), raporty sesji i powiadomienia o usterkach w telefonie.

Rozliczenia są z założenia proste: backend przechowuje kWh i cenę każdej sesji, a na koniec miesiąca eksportujesz jeden raport do celów księgowych. W jednostce prądu przemiennego nie są potrzebne żadne czytniki kart ani bramki QR – to złożoność na poziomie prądu stałego, której nie chcesz.

Stacja działa również w trybie offline: jeśli w trakcie sesji nastąpi przerwa w działaniu sieci, kończy ładowanie, rejestruje dane lokalnie i przesyła je, gdy połączenie zostanie przywrócone.

Certyfikaty i testy fabryczne

Ładowanie prądem zmiennym w trybie 3 zostało zweryfikowane zgodnie z normą IEC 61851-1:2017 i na tej podstawie urządzenie posiada oznaczenie CE.

Stopień ochrony IP54 potwierdzony niezależnym testem; praca od -20C do +50C.

100% test produkcyjny: ciągłość uziemienia, izolacja 500 V DC, wytrzymałość dielektryczna 1,5 kV.

96-godzinna mgła solna i trwałość przekaźnika wynosząca 500 000 cykli na typowych próbkach.

Przed wysyłką sprawdzono zgodność z OCPP 1.6J na kilku głównych backendach.

Nasz zakład w Yueqing jest audytowany przez zewnętrzne jednostki notyfikowane i posiada certyfikaty CE, TUV, CB i UL.

Jak zbudowana jest stacja RZ

Linia RZ działa w obszarze montażu komercyjnego zakładu: 1) Płyty SMT z automatyczną kontrolą i powłoką ochronną. 2) Sekcja mocy – stycznik, interfejs licznika i sterownik OCPP – ułożone i okablowane. 3) Montaż obudowy z kieszenią na ekran (jeśli zamówiono). 4) Kabel o długości 5 m zamontowany w dławnicach z kontrolowanym momentem obrotowym. 5) Pełny test funkcjonalny obejmujący uzgadnianie OCPP na żywo z naszym zapleczem testowym. 6) Test bezpieczeństwa wysokiego poziomu. 7) Oznaczenie seryjne i przesłanie konfiguracji.

Zakład obsługuje oddzielnie linie prądu przemiennego i stałego, a ogniwa blaszane wspomagane robotami dostarczane są przez partnerów FANUC (Szanghaj) i TRUMPF (Niemcy); roczna wydajność przekracza milion jednostek.

Każdy numer seryjny jest powiązany w naszej dokumentacji z wersją oprogramowania sprzętowego, zatem zdalna aktualizacja lub wycofanie produktu z rynku – rzadkie, ale możliwe – jest możliwe do prześledzenia jednostka po jednostce.

Matematyka inwestycyjna: kiedy druga ładowarka się opłaca?

Najpierw uruchom numery z lokalną taryfą. Typowe dane europejskie: prąd 0,25 EUR/kWh, opłata 0,45 EUR/kWh, średnia sesja 15 kWh. Marża brutto na sesję: 3,00 EUR.

Przy trzech płatnych sesjach dziennie czyli 9 EUR dziennie, czyli około 270 EUR miesięcznie. W porównaniu z ceną stacji wynoszącą kilkaset euro plus prosta instalacja, pierwsza jednostka zwraca się w ciągu 3-5 miesięcy.

Obliczenia drugiej jednostki są lepsze: wizyta elektryka kosztuje tyle samo, a dwie zatoki przyciągają więcej gości. Nasi operatorzy zgłaszają, że czekający kierowca odjeżdża, a bezpłatna druga zatoka pozwala na przewóz prawie wszystkich.

Szczere ostrzeżenie: jeśli w danej lokalizacji odbywa się średnio mniej niż jedna sesja dziennie, jest to udogodnienie, a nie firma. Uruchom go dla dobrej woli i lojalności klientów, a nie dla zysku.

Dlaczego kupujący wracają do AMPPAL

Kupujesz w fabryce, a nie w biurze handlowym: Zhejiang Anfu New Energy Technology produkuje ten sprzęt w Yueqing od 2014 roku.

Standardowy czas realizacji 15-20 dni roboczych; próbki wysyłane drogą lotniczą w ciągu 3-5 dni roboczych.

OEM/ODM od 100 sztuk: logo, typ i długość kabla, opcja ekranu, kolor.

Opakowanie eksportowe: deklaracja CE, raport z testów IEC, instrukcja obsługi, certyfikat kontroli fabrycznej.

Obsługiwanych ponad 40 krajów; referencje obejmują NEOM i Sime Darby; Grupa obsługuje ponad 200 stacji.

MOQ 1 jednostka do wypróbowania; poziomy objętości od 20 do 100 jednostek.

Wysyłka stacji komercyjnej: palety i formalności

Każda stacja RZ jest dostarczana w kartonie o wymiarach 460 x 340 x 200 mm, waga brutto około 8 kg łącznie z zestawem montażowym. Małe zamówienia przesyłane są drogą lotniczą; paleta 24 sztuki to standardowa przesyłka kurierska paletowa, czas realizacji 5-7 dni na terenie Europy.

Kontener o długości 20 stóp mieści około 500 jednostek. Kartony są układane po 24 sztuki na palecie, pakowane w folię termokurczliwą i zadrukowane znakami delikatnymi i orientacyjnymi.

Cytujemy FOB Ningbo lub Szanghaj oraz EXW lub CIF, jeśli wolisz kontrolować fracht. Do każdej przesyłki dołączona jest faktura, lista przewozowa, deklaracja CE i świadectwo pochodzenia; Akceptowane są zarówno L/C, jak i D/P.

Serwis, części zamienne i 2-letnia ochrona

2-letnia gwarancja na wady produkcyjne; klienci komercyjni mają pierwszeństwo obsługi.

Części zamienne - sterownik OCPP, moduł ekranu, stycznik, kabel - wysyłka w ciągu 7 dni roboczych.

Zdalne aktualizacje oprogramowania sprzętowego i pomoc konfiguracyjna w ramach gwarancji.

Kontrole zapobiegawcze: sprawdź dławiki, oczyść otwory wentylacyjne, co miesiąc weryfikuj połączenie sieciowe.

Tam, gdzie kawiarnia lub warsztat nie mogą poświęcić czasu personelu, nasi partnerzy w Niemczech, Francji i Zjednoczonych Emiratach Arabskich odwiedzają bezpośrednio miejsce.

Złe ruchy i właściwe ruchy na miejscu

Źle: montaż stacji w pełnym słońcu z ekranem skierowanym na zachód. Po prawej: montaż pod okapem na wysokości 1,5 m - ekran czytelny, ale zacieniony, kabel nad ziemią.

Źle: zasilanie stacji z tego samego obwodu co lodówka w kuchni. Po prawej: daj dedykowany wyłącznik 32A z RCD; stabilne zasilanie utrzymuje połączenie OCPP przy życiu.

Źle: nigdy nie dotykaj backendu po instalacji. Po prawej: sprawdź raport miesięczny; jeśli sesje spadną, sprawdź sieć, zanim zrzucisz winę na ładowarkę.

Źle: cena wyższa od pobliskiej szybkiej ładowarki DC. Po prawej: cena poniżej – Twoja powolna sesja AC sprzedaje czas, a nie prędkość.

Źle: prowadzenie kabla przez podjazd. Po prawej: poprowadź go nad głową lub wzdłuż ściany, aby pojazdy nigdy po nim nie przejeżdżały.

Trzej operatorzy podają swoje liczby rzeczywiste

Właściciel restauracji z kebabem w Izmirze w Turcji zainstalował w maju dwie jednostki RZ. Dane z czterech miesięcy: 341 płatnych sesji, średnio 2,8 dziennie, przychody po kosztach energii elektrycznej około 31 000 TRY – czyli około połowy jego miesięcznego czynszu.

Gospodarz pensjonatu w Splicie w Chorwacji obsługuje jedną stację z ekranem. „Goście ufają wyświetlaczowi bardziej niż moim słowom” – mówi, a goście pojazdów elektrycznych dokonują teraz rezerwacji specjalnie na ładowarkę. Reklamacja: klucz sprzętowy 4G potrzebuje porządnego sygnału w jej kamiennym domu - w pierwszy weekend spadł, sesje przestały pokazywać się online, a raport dotarł dopiero w poniedziałek. Sama ładowarka nigdy nie zawiodła.

Właściciel sklepu z oponami w Johor Bahru w Malezji pobiera stałą opłatę w wysokości 10 MYR za sesję za pośrednictwem zaplecza. Stacja zwróciła się po około czterech miesiącach, a prawdziwym sukcesem było to, że klienci czekali na opony: „ładują, potem czekają z kawą”. Jego uwaga: chciałby, żeby ekran był standardowy, bo klienci o to pytają.

Często zadawane pytania dotyczące małych firm

P: Czy potrzebuję do tego specjalnej umowy na energię elektryczną?

Odp.: Działa standardowy dostępny na rynku zasilacz jednofazowy 32 A; sprawdź tańsze taryfy nocne, aby poprawić swoją marżę.

P: Czy klienci mogą płacić bez aplikacji?

O: Tak – opcjonalny ekran pokazuje sesję na żywo, a backend może wystawiać kody płatności QR, jeśli Twoja platforma to obsługuje.

P: Które backendy OCPP współpracują z tą stacją?

Odp.: dowolna platforma kompatybilna z OCPP 1.6J; przed wysyłką testujemy w porównaniu z głównymi.

P: Co się dzieje w przypadku przerwy w dostawie prądu w trakcie sesji?

O: Sesja kończy się bezpiecznie; po ponownym uruchomieniu stacja ponownie łączy się z backendem i zgłasza przerwaną sesję.

P: Czy mogę ograniczyć prędkość ładowania?

O: Tak — ograniczenie prądu można wykonać lokalnie lub z poziomu zaplecza, co jest przydatne, gdy stacja korzysta ze wspólnego obwodu.

P: Ile samochodów może obsłużyć jedna stacja?

Odp.: Jedno złącze na jednostkę; dwie jednostki obok siebie obejmują większość małych firm.

P: Czy 7 kW wystarczy dla nowoczesnych pojazdów elektrycznych?

Odp.: W przypadku pobytu trwającego 2–4 godziny dodaje się około 60–120 km – co jest odpowiednie na przystanki gastronomiczne, noclegowe i handlowe.

P: Co się stanie, jeśli później będę chciał szybszego ładowania?

O: Dodaj drugą jednostkę lub przejdź do DC; RZ montowany jest na prostej płycie tylnej, więc jego przeniesienie jest łatwe.
