Ładowarka EV AC o mocy 14 kW dla hoteli i budynków biurowych

Co wieża 150 mm zmienia w Twojej witrynie

Weź dowolny stojak do ładowania AC, który widziałeś na europejskiej ulicy, a jego głębokość wynosi zwykle około 240 mm. Ten ma 150 mm. Te 90 mm brzmi trywialnie, dopóki nie staniesz pomiędzy dwoma miejscami parkingowymi i nie spróbujesz utrzymać wolnego przejścia.

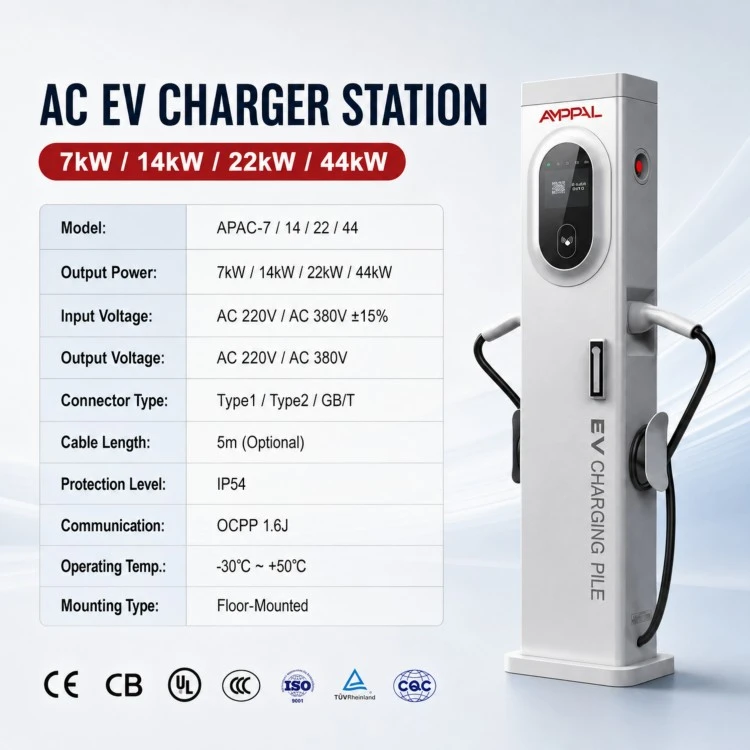

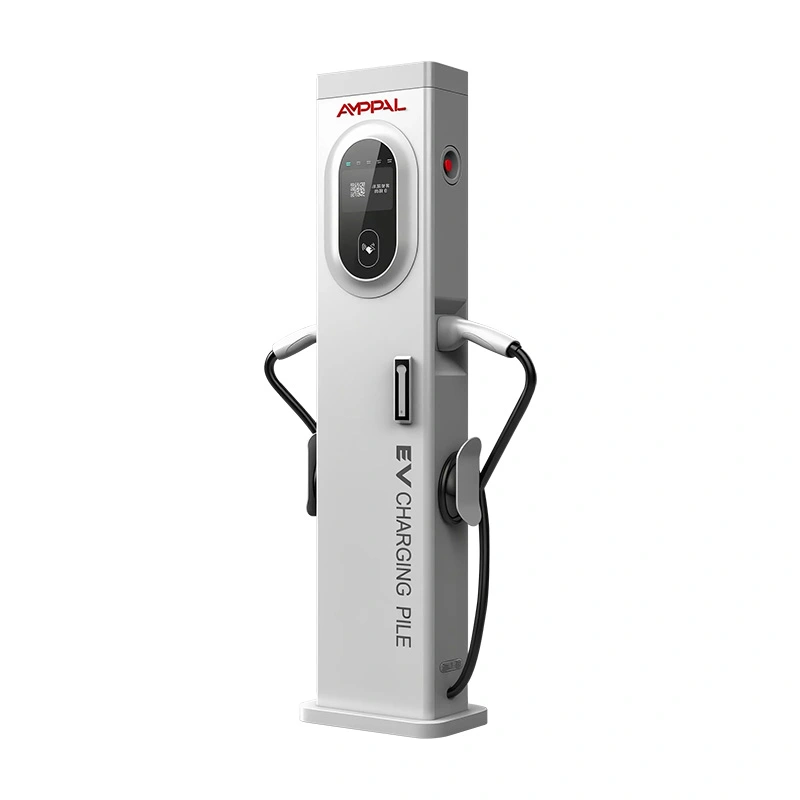

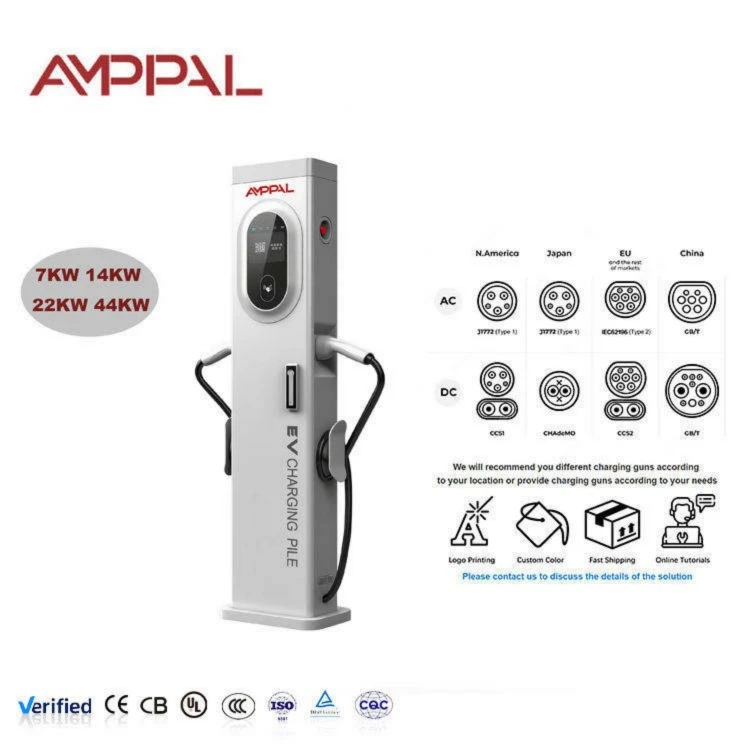

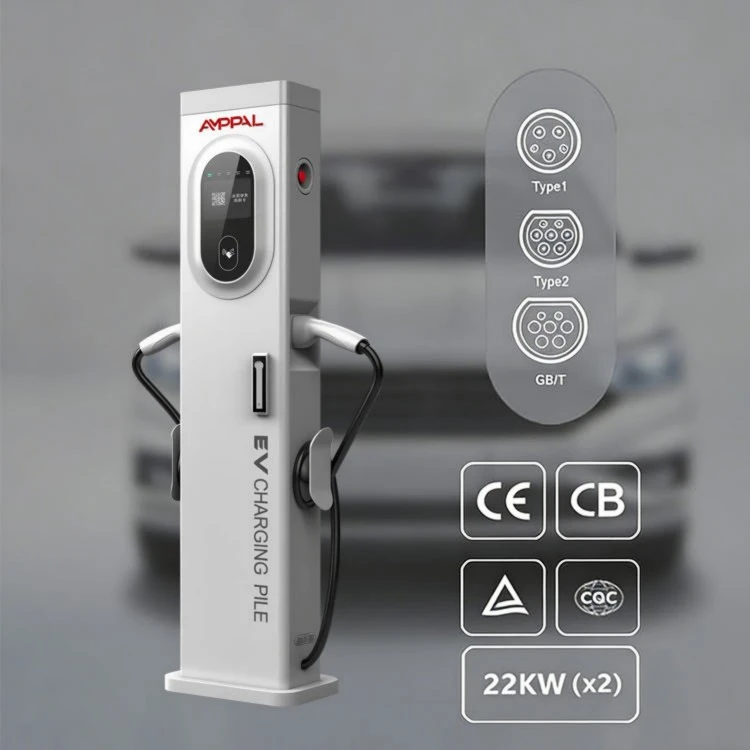

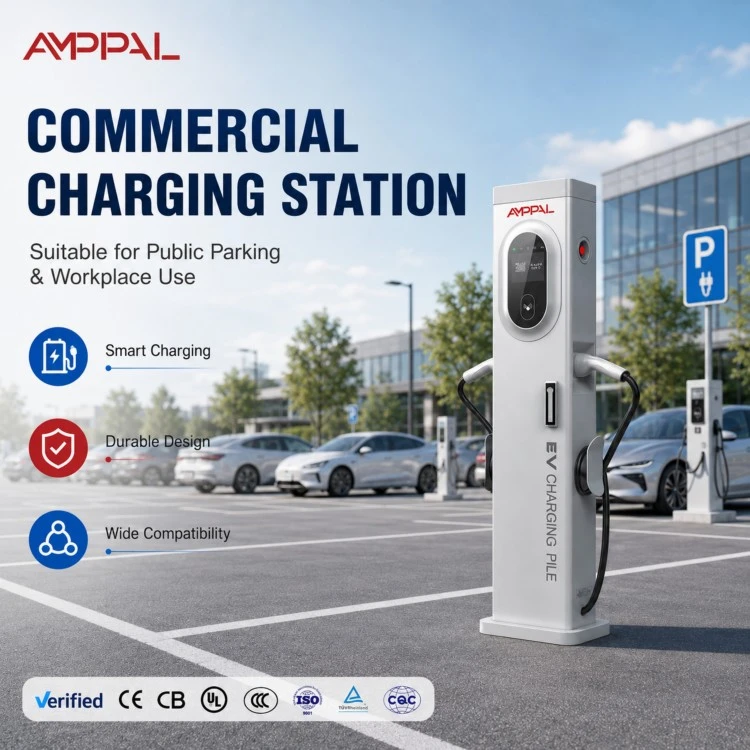

Ładowarka prądu przemiennego EV o mocy 14 kW do hoteli i budynków biurowych (AF-AC-014-Y-A-0-4-JA-P) to kolumna o wymiarach 300 x 150 x 1400 mm z dwoma pistoletami typu 2, o wartości znamionowej 16 A + 16 A przy trójfazowym zasilaniu 380 V AC, z 5-calowym kolorowym ekranem dotykowym u góry. Koperta istnieje, aby rozwiązać jeden problem: dokąd zmierza ładowarka, gdy nie ma ściany ani szerokiej wyspy?

Operatorzy używają go na pasie pomiędzy dwoma polami czołowymi, wzdłuż krawędzi chodników, gdzie szersza szafka nie uzyskałaby homologacji, oraz w garażach, gdzie kolumny pożerają każdy wolny metr. Samo ładowanie to standardowy prąd przemienny; ślad jest cechą.

Pięć wypłat kolumny o połowę mniejszej grubości

Głębokość 150 mm umożliwia przejazdy dla wózków inwalidzkich i otwieranie drzwi, które blokowałby cokół o średnicy 240 mm; jest to wymiar decydujący o tym, czy badanie witryny przejdzie pomyślnie.

Dwa gniazda typu 2 (16A+16A) umożliwiają ładowanie dwóch samochodów z jednego punktu zasilania, co z grubsza podwaja przepustowość pojedynczego słupa.

Wieża ma 1400 mm wysokości i 5-calowy wyświetlacz umieszczony na wysokości oczu na ruchliwym placu.

Stopień ochrony IP54 i zakres pracy od -20°C do +50°C pozwalają na pracę w warunkach ulicznych bez osłony i baldachimu.

OCPP 1.6J z Ethernetem, 4G i WiFi dołącza do istniejącego zaplecza biurowego bez nowego oprogramowania.

Każde urządzenie posiada certyfikat CE i jest objęte 2-letnią gwarancją fabryczną z terminem realizacji wynoszącym 15–20 dni roboczych z naszego zakładu w Zhejiang.

Dane techniczne

Witryny, w których rozliczany jest każdy centymetr

Zatoki uliczne w starych europejskich miastach, gdzie chodnik jest zbyt wąski dla szafki 240 mm; wieża o średnicy 150 mm przylega do linii krawężnika.

Rzędy parkingowe czołowe: jedna wieża na wspólnym pasie obsługuje dwa przeciwległe rzędy.

Parkingi wielopoziomowe z ciasnymi zakrętami; profil zapewnia widoczność kierowcom i kamerom.

Dziedzińce hoteli i biur, gdzie architekt krajobrazu odmawia wielkogabarytowego cokołu przy wejściu.

Tymczasowe miejsca wydarzeń: jedna podstawa kotwiczna M12, dwa pistolety i zasilanie 380 V mogą zostać oddane do użytku w ciągu jednego dnia.

Placówki dealerskie, które w ciągu nocy doładowują pojazdy elektryczne demonstracyjne, nie rezygnując z parkowania w salonie.

Jak wieża obsługuje dwa pojazdy z jednej kolumny

Zasilanie trójfazowe o napięciu 380 V AC +/-15% wchodzi przez płytę podstawy i trafia do sekcji szyny DIN wewnątrz kolumny, gdzie stacja rozprowadza je do dwóch gniazd. Każdy pistolet ma prąd znamionowy 16 A na fazę; oprogramowanie sprzętowe ogranicza całkowitą moc wyjściową do tabliczki znamionowej 14 kW i dzieli tę przestrzeń pomiędzy obydwoma samochodami.

Podłącz pierwsze auto i pobiera cały budżet. Rozpocznij drugą sesję, a wieża ponownie zrównoważy prąd między obydwoma gniazdami, nie zakłócając pierwszego; ekran pokazuje kW i kWh każdej sesji w czasie rzeczywistym.

Ekran dotykowy obsługuje technologię „podłącz i ładuj”, a OCPP 1.6J przenosi każdy zapis transakcji na Twój serwer za pośrednictwem sieci Ethernet, 4G lub Wi-Fi. Jeśli połączenie z siecią zostanie przerwane, sesja będzie kontynuowana, a nagrania zostaną przesłane później.

Certyfikacja i związane z nią testy

Zgodność CE zgodnie z dyrektywami niskonapięciowymi i EMC, sprawdzana przed wysyłką każdej partii produkcyjnej.

100% jednostek pomyślnie przeszło testy dielektryczne wysokiego napięcia i sprawdzenie ciągłości uziemienia na linii końcowej.

Cykle termiczne od -30°C do +70°C zgodnie z IEC 60068 na próbkowanych jednostkach plus 96-godzinny test mgły solnej dla instalacji przybrzeżnych.

48-godzinne ciągłe wypalanie przy pełnym obciążeniu z monitorowaniem na żywo prądu, temperatury i stabilności komunikacji.

Komponenty są zgodne z RoHS i REACH, a fabryka posiada system zarządzania jakością ISO 9001:2015.

Kontrola przychodząca obejmuje każdą partię złączy; luźne gniazdo typu 2 jest najczęstszą awarią pola, którą widzimy w wieżach prądu przemiennego.

Od płaskiej stali do kolumny o wysokości 1,4 metra: osiem stopni

Cięcie laserowe: blachy wycinane są na laserach CNC do dokładnego profilu wieży, tolerancje utrzymywane są na poziomie 0,1 mm.

Gięcie i formowanie: prasa krawędziowa CNC składa skorupę kolumny, a zgrzewanie punktowe blokuje szew.

Zrobotyzowane spawanie ramion FANUC łączy wspornik podstawy i dławik wejściowy kabla w ten sam sposób, co w przypadku naszej linii prądu stałego.

Obróbka powierzchni: trzyetapowa linia czyszczenia i wykańczania zabezpiecza skorupę przed montażem.

Montaż wstępny: szyna DIN, styczniki, wyłącznik różnicowoprądowy i moduł pomiarowy są montowane i dokręcane zgodnie ze specyfikacją.

Elektronika: wyświetlacz, płyta komunikacyjna i płyta zasilająca są zamontowane i podłączone.

Wczytanie oprogramowania sprzętowego i sprawdzenie zgodności z OCPP: przed zapakowaniem każde urządzenie jest rejestrowane i parowane z serwerem testowym.

Końcowa kontrola jakości i pakowanie: test hi-pot, kontrola wizualna i opakowanie kartonowe zamykają linię; standardowe zamówienia wychodzą w ciągu 15-20 dni roboczych.

Czy 14 kW jest odpowiednie dla Twojej powierzchni?

Wieża o mocy 14 kW sprawdza się tam, gdzie istnieją ograniczenia fizyczne. Jeśli Twoja witryna to szeroko otwarta działka z betonową wyspą, na której można umieścić standardowy cokół, kup tańszą szafkę 240 mm; smukły profil nic Ci nie daje.

Jest to również niewłaściwe narzędzie, gdy samochody stoją przez osiem godzin lub dłużej. Nocne parkowanie floty jest lepiej obsługiwane przez skrzynki ścienne o mocy 3,5–7 kW za ułamek ceny, ponieważ 14 kW zwraca się tylko wtedy, gdy pojazdy wjeżdżają i wyjeżdżają w ciągu dnia.

Wybierz go, gdy możesz policzyć centymetry: wąski pas środkowy, rząd przy krawężniku z rygorystyczną zasadą cofnięcia lub garaż, w którym szersza szafka kosztowałaby miejsce parkingowe. Jeśli dwa samochody o mocy około 7 kW każdy odpowiadają Twojemu czasowi przebywania, jest to najbardziej efektywny pod względem przestrzennym sposób dostarczenia go.

AMPPAL kontra standardowy cokół 240 mm

Powierzchnia: 150 mm w porównaniu z głębokością około 240 mm oznacza, że ​​wieża przeszła badania terenowe, które odrzuciły cokół.

Jedno zasilanie, dwa samochody: pojedynczy obwód trójfazowy obsługuje oba pistolety, zamiast dwóch oddzielnych instalacji.

Dowody testu: CE, 100% Hi-Pot, 96-godzinna mgła solna i 48-godzinne wypalanie są udokumentowane dla każdej partii, a nie tylko podane w broszurze.

Warunki zakupu: modele standardowe od MOQ 1 szt., czas realizacji 15-20 dni roboczych, 2 lata gwarancji, części zamienne za pośrednictwem DHL/FedEx.

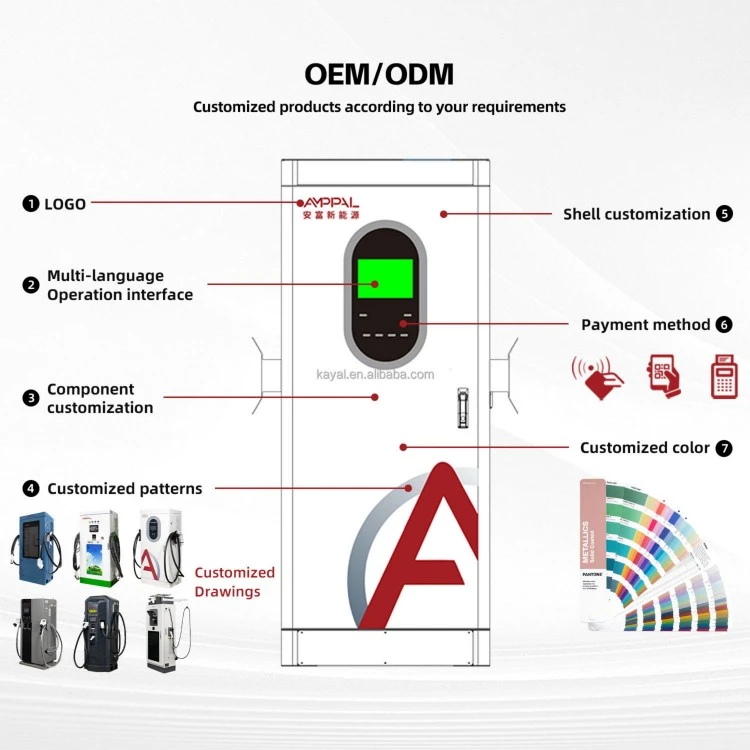

Personalizacja: można zmienić logo, ekran startowy i oznakowanie kabla; wysłaliśmy programy eksportowe do ponad 40 krajów, w tym Zjednoczonych Emiratów Arabskich, Arabii Saudyjskiej, Kazachstanu, Niemiec i Meksyku.

Pakowanie i wysyłka: dostarczanie kolumn do witryny

Każda wieża jest dostarczana w pełni zmontowana w jednym kartonie eksportowym o wymiarach około 350 x 220 x 1460 mm z piankowymi narożnikami; waga brutto wynosi około 45 kg łącznie z zestawem kotwiącym i dławnicami kablowymi.

Kartony mieszczą się po cztery na palecie, owinięte folią termokurczliwą z zabezpieczeniami krawędzi; 40-stopowy kontener mieści około 60 wież na paletach lub do 80 ładowanych na podłogę.

Standardowe warunki to fabryka FOB Ningbo, Szanghaj lub EXW. Do każdej przesyłki dołączona jest faktura handlowa, list przewozowy, list przewozowy, świadectwo pochodzenia i deklaracja zgodności CE; fracht morski do Rotterdamu lub Jebel Ali trwa zazwyczaj 30–40 dni.

Wsparcie, które uwzględnia harmonogram instalacji

2-letnia gwarancja na wady produkcyjne, liczona od momentu wysyłki, a nie uruchomienia, co według instalatorów upraszcza roszczenia.

Całodobowa reakcja na zgłoszenia techniczne z diagnostyką wideo, dzięki czemu elektryk może przeprowadzić naprawę tego samego dnia.

Części zamienne DHL/FedEx z naszego magazynu centralnego; Przedmioty szybko zbywalne, takie jak ekrany dotykowe i dławiki kablowe, wysyłamy w ciągu 2 dni roboczych.

RMA w pierwszej kolejności na papierze: wyślij zdjęcia i numer seryjny urządzenia, a my podejmiemy decyzję o wymianie lub naprawie, zanim cokolwiek odeślesz.

W przypadku wdrożeń w wielu lokalizacjach sugerujemy jeden zestaw konserwacyjny na 20 wież znajdujących się w magazynie, dzięki czemu wymiana w terenie nigdy nie będzie czekać na odprawę celną.

Postępowanie na miejscu: źle vs dobrze

Źle: montaż wieży w taki sposób, aby pętla kablowa prowadzona była w stronę przejścia komunikacyjnego. Po prawej: ustaw kolumnę tak, aby oba kable wychodziły z pasa ruchu.

Źle: zasilanie wieży z obwodu o zbyt małej średnicy, ponieważ jest to tylko prąd przemienny. Po prawej: łączne dobranie zasilania dla obu pistoletów; bezpiecznym punktem wyjścia jest wyłącznik trójfazowy 32 A z przewodami o przekroju 6 mm2, a następnie należy sprawdzić zgodność z lokalnymi przepisami.

Źle: poprowadzić kabel Ethernet w tym samym kanale co kabel zasilający. Po prawej: oddzielne kanały, oddalone od siebie o co najmniej 30 cm, w celu ochrony łącza sieciowego przed zakłóceniami.

Źle: zakrywanie ekranu dotykowego naklejkami lub oznakowaniem. Po prawej: wyświetlacz powinien być czysty; 5-calowy ekran stanowi jedyny lokalny interfejs operatora.

Źle: zakładając, że gwarancja obejmuje wandalizm. Po prawej: natychmiast zgłoś uszkodzenie, dołączając zdjęcia i numer seryjny; 2-letnia gwarancja obejmuje wady produkcyjne, więc im szybciej to udokumentujesz, tym szybciej zaczniemy działać.

Co kierownicy budowy zgłaszają po sezonie

Operator parkingowy w Dubaju postawił 12 takich wież w rzędzie przy krawężniku, który gmina uznała za zbyt wąski dla standardowych cokołów. Po ośmiu miesiącach lata, w którym panowała temperatura 45°C, na jednym z ekranów dotykowych pojawiło się migotanie, które wymieniliśmy w ramach gwarancji w ciągu tygodnia. Jego podsumowanie: kolumna jest cienka, ale nie jest wygięta, zachwiana ani przegrzana.

Niemiecka grupa hotelowa ujednoliciła wieżę pod kątem parkingu na dziedzińcu po tym, jak architekt odrzucił szerszą szafkę. Ich jedyna skarga: antena 4G opada do pojedynczej belki na dziedzińcu, więc teraz zamawiają wersję Wi-Fi/Ethernet i podłączają ją do przełącznika budynku.

Saudyjski wykonawca kupił pierwszą partię 20 sztuk na potrzeby inwestycji wielofunkcyjnej. Instalacja kotwic zajęła jego elektrykom dwie godziny na każdą wieżę pierwszego dnia i niecałą godzinę po obejrzeniu szablonu wierceń; od tego czasu zamówili jeszcze trzy partie.

Często zadawane pytania

P: Czy na wieży o mocy 14 kW naprawdę można ładować dwa samochody jednocześnie?

Odpowiedź: Tak, oba gniazda są pod napięciem i stacja dzieli między siebie budżet 14 kW; pojedynczy samochód otrzymuje cały budżet, gdy jest sam.

P: Jakiego odstępu wymaga wieża od krawężnika lub ściany?

Odp.: Zachowaj około 600 mm przestrzeni roboczej przed gniazdami; na pętlę kablową wystarczy około 200 mm z boku.

P: Czy wąska wieża wymaga betonowego fundamentu?

Odp.: Podstawa kotwiąca M12 na płycie betonowej o wymiarach 300 x 300 mm jest standardem; na asfalcie dostarczamy wspornik do montażu powierzchniowego.

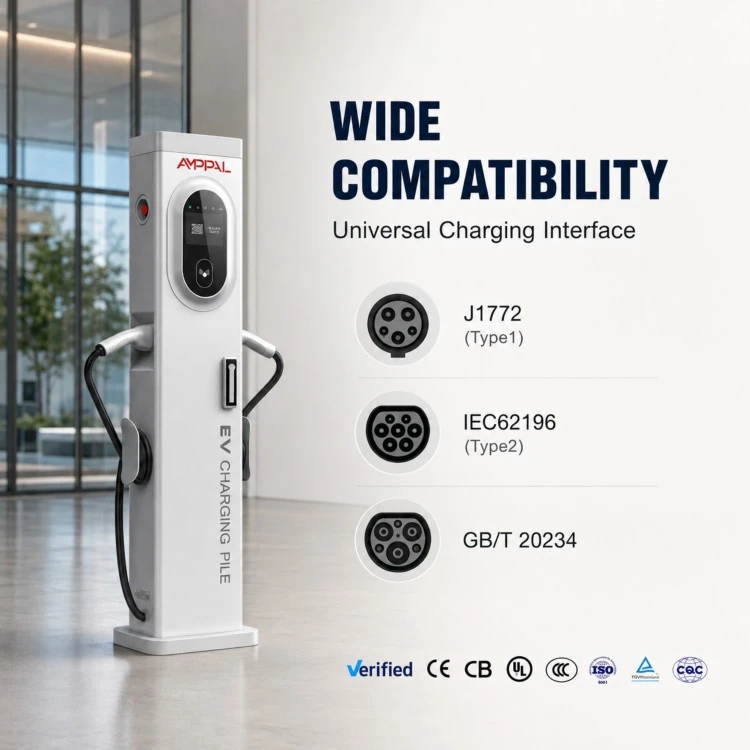

P: Z jakim złączem jest dostarczana stacja?

Odp.: Dwa gniazda typu 2 z kablami o długości 4,5 m w standardzie; ten model AC nie oferuje CCS.

P: Czy wieża może działać na zasilaniu jednofazowym?

Odp.: Nie, wymaga prądu trójfazowego 380VAC; w przypadku instalacji jednofazowych spójrz na nasze naścienne stacje prądu przemiennego o mocy 3,5–7 kW.

P: Jak wygląda rozliczenie bez terminala płatniczego?

Odp.: OCPP 1.6J przekazuje taryfy i zdalne uruchamianie/zatrzymywanie do Twojego biura lub platformy roamingowej, podczas gdy ekran pokazuje lokalnie dane sesji.

P: Jaki jest czas realizacji zamówienia kontenerowego?

Odp.: 15-20 dni roboczych w przypadku modeli standardowych po potwierdzeniu zamówienia i złożeniu depozytu.

P: Czy ekran jest czytelny w bezpośrednim świetle słonecznym?

Odp.: Jest to 5-calowy kolorowy wyświetlacz LCD z możliwością ustawienia jasności na zewnątrz; w ostrym południowym słońcu pomaga oferowana jako opcja osłona przeciwsłoneczna.
