Ładowarka EV typu Slim Tower o mocy 22 kW do obiektów mieszkalnych i komercyjnych

Dlaczego otwarty protokół ma większe znaczenie niż liczba kW

Zapytaj operatora, który spędził trzy lata w zamkniętym systemie ładowania, a problem zacznie się w dniu migracji. Sprzęt działał; oprogramowanie odmówiło opuszczenia. Otwarty OCPP 1.6J istnieje po to, aby zapobiec dokładnie takiej rozmowie.

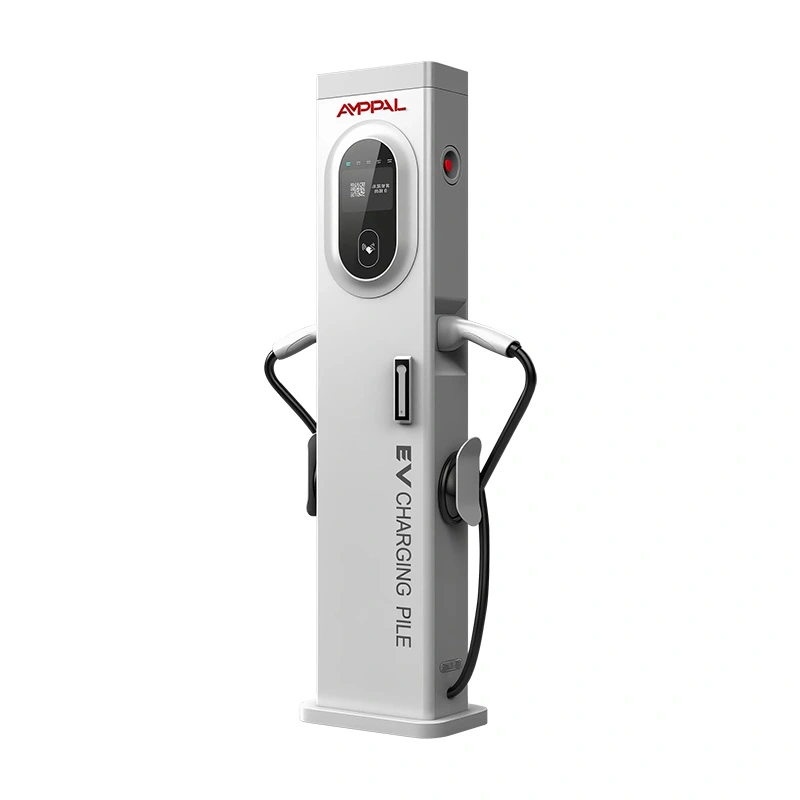

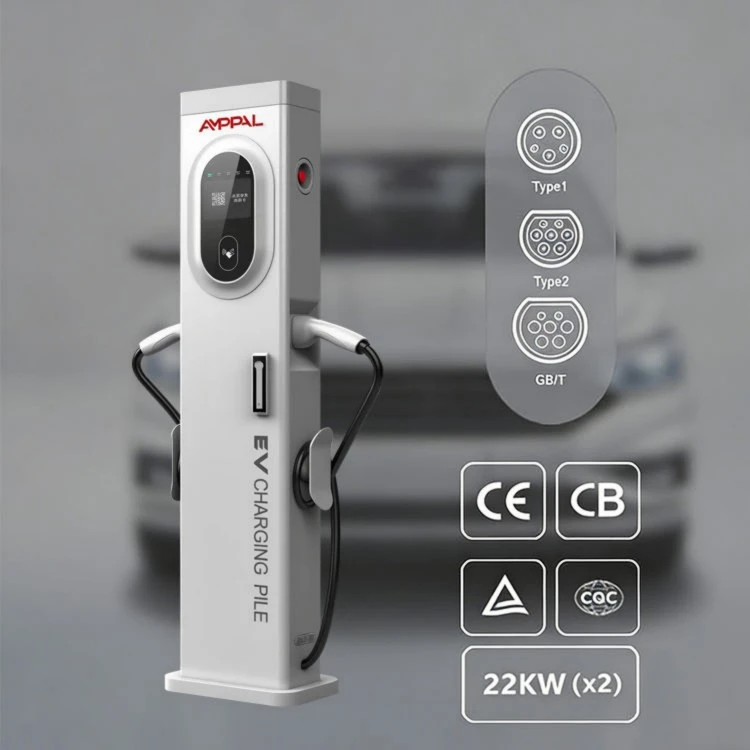

Ładowarka EV AMPPAL o mocy 22 kW typu Slim Tower do obiektów mieszkalnych i komercyjnych (AF-AC-022-Y-A-0-4-JA-P) dostarcza moc 22 kW za pośrednictwem dwóch pistoletów typu 2 (16 A + 16 A) z kolumny o wymiarach 300 x 150 x 1400 mm z 5-calowym ekranem dotykowym. Prawdziwy wyróżnik tkwi w oprogramowaniu sprzętowym: każda transakcja, sesja i zdarzenie statusowe obsługuje standard OCPP 1.6J.

Oznacza to, że wieża nie jest powiązana z naszą chmurą, naszą aplikacją ani portalem żadnego sprzedawcy. Wskazujesz go na platformę, którą wybierasz dzisiaj i ponownie za trzy lata, gdy pojawi się lepsza.

Zamknięte systemy na początku wydają się łatwe: aplikacja jest dopracowana, konfiguracja to kod QR. Rachunek przychodzi później, w postaci opłat za wyjście, odkupionego sprzętu lub danych znajdujących się na serwerze, nad którym nie masz kontroli.

Sześć powodów, dla których warto nalegać na OCPP 1.6J

Brak uzależnienia od dostawcy: jeśli platforma podniesie opłaty lub przejdzie w tryb offline, sprzęt pozostanie Twój i będzie działać dalej.

Gotowość do roamingu: agregatory i sieci partnerskie akceptują ten sam protokół, z którego korzysta już Twoje biuro zaplecza.

Kontrola taryf pozostaje po Twojej stronie: ustalasz ceny za złącze za pośrednictwem platformy, a nie fabrycznej aplikacji.

Operacje zdalne: start/stop, rezerwacje i aktualizacje oprogramowania sprzętowego korzystają z tego samego kanału OCPP, co dane pomiarowe.

Zapisy podlegające audytowi: każda kWh i identyfikator transakcji są rejestrowane w standardowym formacie, który mogą odczytać księgowi i organy regulacyjne.

Zabezpieczenie na przyszłość: gdy ładowanie słoneczne lub inteligentne pojawi się później, większość systemów zarządzania energią opartych na OCPP będzie w stanie odczytać aktualne dane z tej wieży.

Przetarg otwarty: jeśli Twoja firma musi ponownie ogłosić przetarg na usługę ładowania, sieć o otwartym protokole jest łatwiejsza do przekazania, wyceny i audytu.

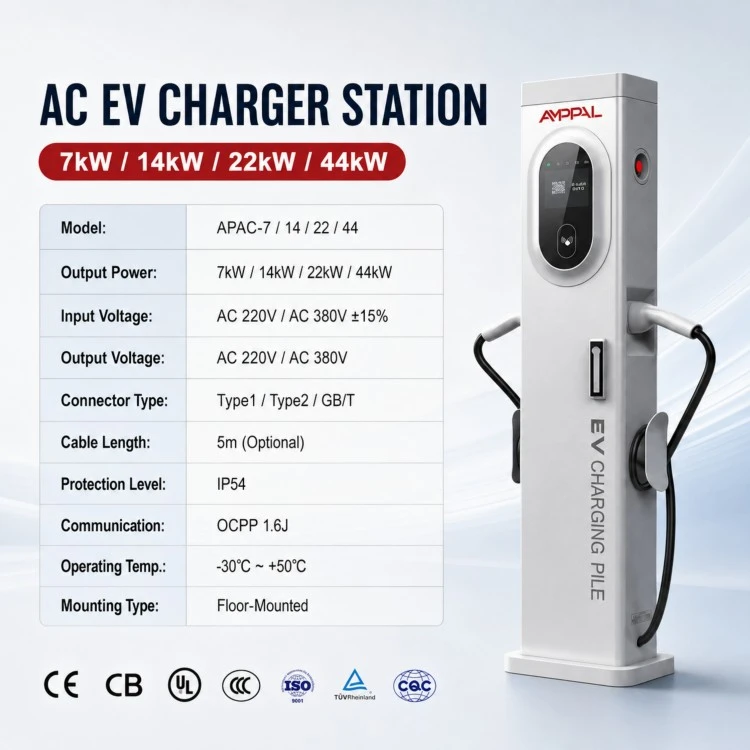

Dane techniczne

Scenariusze, w których wolność platformy się opłaca

CPO, które co dwa lub trzy lata organizują przetargi na swoje zaplecze i potrzebują ładowarek, które przetrwają wymianę.

Floty, które łączą się z istniejącym serwerem OCPP firmy macierzystej zamiast uruchamiać drugi system.

Hotele i centra handlowe, które chcą korzystać z kilku aplikacji, nie muszą być przywiązane do aplikacji jednego operatora.

Deweloperzy, którzy instalują teraz i sprzedają prawa do pobierania opłat później; kupujący dziedziczy otwarty sprzęt.

Rządowe przetargi na opłaty uliczne wymagające w specyfikacji otwartych standardów.

Operatorzy testują nowy agregator na dziesięciu wieżach przed oddaniem całej sieci.

Jak stacja komunikuje się z dowolną platformą

Wieża zapewnia otwarte dwa kanały konwersacyjne: Ethernet jako łącze podstawowe oraz 4G i Wi-Fi jako łącza rezerwowe. Łączy się z Twoim serwerem, więc po Twojej stronie nie jest potrzebne przekierowanie portów ani statyczny publiczny adres IP.

Po podłączeniu samochodu stacja wysyła powiadomienie BootNotification, a następnie status i transakcje są aktualizowane w miarę trwania sesji. OCPP 1.6J obsługuje zarówno zarządzanie punktami ładowania, jak i obsługę transakcji w zakresie ładowania AC.

Migracja to zmiana konfiguracji, a nie zmiana sprzętu: otwórz menu stacji, wprowadź adres URL nowego serwera i dane uwierzytelniające, uruchom ponownie komputer. Nasi inżynierowie mogą przeprowadzić Twojego informatyka przez proces zmiany w niecałą godzinę, zwykle zdalnie.

Warto wiedzieć: wieża przechowuje lokalne pomiary i dziennik sesji niezależnie od tego, z którym serwerem się łączy. Nawet jeśli platforma zniknie z dnia na dzień, historia ładowania nadal będzie przechowywana na urządzeniu w celu eksportu.

Certyfikaty potwierdzające oświadczenie protokołu

CE zgodnie z dyrektywami niskonapięciowymi i EMC, weryfikowane w każdej partii produkcyjnej.

Zgodność z OCPP 1.6J jest testowana w naszym laboratorium na serwerze referencyjnym, zanim urządzenia opuszczą linię.

100% test dielektryczny Hi-Pot i kontrola ciągłości uziemienia na stacji końcowej.

Cykle termiczne IEC 60068 od -30°C do +70°C i 96-godzinna mgła solna na próbkowanych jednostkach.

48-godzinne działanie przy pełnym obciążeniu, podczas gdy łącze komunikacyjne jest monitorowane pod kątem przerw i ponownego nawiązania połączenia.

Komponenty zgodne z RoHS/REACH w ramach systemu jakości ISO 9001:2015; fabryka posiada również certyfikaty CCC, TÜV, UL i CB na inne linie produktów.

Wewnątrz Sali Zgromadzeń: Osiem Etapów Produkcji

Cięcie laserowe CNC płaszcza kolumny, tolerancja 0,1mm.

Składanie i zgrzewanie za pomocą prasy krawędziowej korpusu wieży o wysokości 1400 mm.

Spawanie za pomocą robota FANUC płyty podstawy i wsporników dławików kablowych.

Trzyetapowe czyszczenie i wykończenie powierzchni przed montażem.

Montaż na szynie DIN: styczniki, RCD i moduł pomiarowy, dokręcone momentem zgodnie ze specyfikacją.

Wnęka na elektronikę: zamontowany ekran dotykowy, płyta komunikacyjna i płyta zasilająca.

Flashowanie oprogramowania sprzętowego i zgodność z OCPP przeprowadzane są na naszym serwerze testowym; dziennik testów jest przechowywany według numeru seryjnego.

Hi-pot, wizualna kontrola jakości i pakowanie; Standardowe zamówienia wysyłane są w ciągu 15–20 dni roboczych.

Wybór stacji przystosowanej do obsługi platformy: trzy kontrole

Zaznacz jedno: czy Twoja obecna platforma rzeczywiście ma dla Ciebie znaczenie? Jeśli prowadzisz jedną witrynę z autorską aplikacją, z której jesteś zadowolony, zamknięta ładowarka jest tańsza, a wolność tej wieży to pieniądze, których nie wykorzystasz.

Kwestia druga: jaką wersją protokołu posługuje się Twoje zaplecze? Stacja ta obsługuje protokół OCPP 1.6J, który pokrywa przeważającą większość potrzeb w zakresie ładowania prądem przemiennym; jeśli Twój plan działania wymaga funkcji OCPP 2.0, takich jak wtyczka i ładowanie ISO 15118, poinformuj nas o tym przed złożeniem zamówienia, abyśmy mogli doradzić w sprawie odpowiedniego modelu.

Kwestia trzecia: kto utrzymuje relację roamingową? Jeśli agregator będzie kierował Twoimi sesjami, najpierw poproś go o dane serwera OCPP; większość akceptuje punkty końcowe 1,6 J, a wieża może dołączyć do ich sieci w ciągu jednego dnia.

Jeszcze jedna szczera uwaga: otwarty protokół chroni przed zablokowaniem, a nie przed złym okablowaniem. Wieża o mocy 22 kW nadal wymaga odpowiedniego zasilania trójfazowego 380 V AC, wyłącznika o odpowiedniej wielkości i uziemionej instalacji; żadne oprogramowanie nie może naprawić luźnego punktu neutralnego.

Dlaczego operatorzy kupują wieżę AMPPAL do sieci otwartych

Uczciwość protokołu: zgodność z OCPP 1.6J jest weryfikowana dla każdej partii w naszym laboratorium, a my udostępniamy dziennik testów.

Przestrzeń sprzętowa: dwa gniazda 16 A na jednym zasilaniu 380 V AC, 5-calowy ekran, IP54, zakres pracy od -20°C do +50°C.

Warunki: MOQ 1 jednostka w modelach standardowych, czas realizacji 15-20 dni roboczych, 2 lata gwarancji.

Globalny zasięg: eksport do ponad 40 krajów, łącznie z dokumentacją CE, części zamienne za pośrednictwem DHL/FedEx.

Głębokość OEM/ODM: od 2014 roku budujemy linie AC i DC dla marek na Bliskim Wschodzie, w Europie i Azji Południowo-Wschodniej.

Pakowanie, ładowanie i eksportowanie dokumentów

Zamów kontener, a za każdym razem otrzymasz to samo uczciwe opakowanie: jedna wieża w 5-warstwowym kartonie, piankowe narożniki, zestaw kotew i dławiki w środku, około 45 kg brutto w pudełku.

Cztery kartony na palecie z zabezpieczeniami krawędzi i folią termokurczliwą; 40-stopowy kontener przewozi około 60 wież na paletach lub do 80 ładowanych na podłogę, dzięki czemu ładunek na jednostkę pozostaje przewidywalny dla Twojej oferty.

Wyceniamy FOB Ningbo lub Szanghaj (dostępny EXW) i przy każdej przesyłce przekazujemy fakturę handlową, listę przewozową, list przewozowy, świadectwo pochodzenia i deklarację zgodności CE.

Mile widziane kontenery mieszane: wieże dzielą przestrzeń z naszymi naściennymi jednostkami klimatyzacyjnymi.

Wsparcie oparte na migracji platformy

2 lata gwarancji na wady produkcyjne, liczone od daty wysyłki.

Całodobowa reakcja techniczna; nasi inżynierowie dołączyli do wezwań dotyczących migracji platform dla klientów w czterech strefach czasowych.

Części zamienne za pośrednictwem DHL/FedEx w ciągu 2 dni roboczych w przypadku typowych artykułów.

RMA fotograficzne i seryjne: potwierdzamy wymianę lub naprawę, zanim cokolwiek zwrócisz.

Bezpłatny pakiet dokumentacji: przewodnik połączeń OCPP, przykładowa konfiguracja serwera i testowy punkt końcowy dla Twojego zespołu IT.

Informacje o wersji oprogramowania sprzętowego zawierają listę zmienionych komunikatów OCPP, dzięki czemu zespół ds. platformy może przetestować przed wdrożeniem.

Migracja i działanie: zło kontra dobro

Źle: zmiana adresu URL serwera podczas trwania sesji. Po prawej: migracja, gdy złącze jest bezczynne i ponowne uruchomienie wieży po przełączeniu.

Źle: zakładając, że samo Wi-Fi wystarczy w sieci publicznej. Po prawej: połącz główne łącze z siecią Ethernet i zachowaj sieć 4G jako sieć rezerwową.

Źle: pozostawienie domyślnych danych uwierzytelniających w menu stacji. Po prawej: ustaw silne hasło już pierwszego dnia; połączenie OCPP jest tak bezpieczne, jak dane uwierzytelniające urządzenia.

Źle: testujemy jedną platformę i zakładamy, że pozostałe zachowują się tak samo. Po prawej: przed zmianą floty przeprowadź 24-godzinny okres próbny na nowym serwerze z jedną wieżą.

Źle: ignorowanie synchronizacji zegara. Po prawej: włącz NTP, ponieważ dzienniki transakcji z przekrzywionymi znacznikami czasu powodują późniejsze spory dotyczące rozliczeń.

Źle: traktowanie aktualizacji oprogramowania sprzętowego jako opcjonalne. Po prawej: zaplanuj aktualizacje bezczynnych łączników, ponieważ poprawki często dotyczą dokładnie przypadków zgłaszanych przez operatorów pól brzegowych.

Operatorzy własnymi słowami

Operator punktów ładowania w Chorwacji w ciągu jednego weekendu przeniósł 30 wież z jednej platformy na drugą. Ich kierownik techniczny powiedział, że zmiana polegała na zmianie adresu URL na jednostkę, a jedynym opóźnieniem był ich własny DNS. Obecnie przed przedłużeniem umowy testują nowy agregator w pięciu wieżach.

Malezyjska firma logistyczna połączyła wieże z istniejącym serwerem OCPP grupy, zamiast prowadzić drugie biuro zaplecza. Skarga ich menedżera IT: na 5-calowym ekranie wyświetlany jest wyłącznie język angielski, dlatego kierowcy czasami potrzebują aplikacji mobilnej, aby uzyskać instrukcje w języku malajskim.

Turecki operator, będący częścią partnerstwa, które zaopatrujemy od 2022 roku, wykorzystuje wieże do ładowania przy krawężniku w Stambule. Rezerwa na 4G uratowała ich dwukrotnie podczas lokalnych odcięć światłowodów; sesje prawidłowo rozliczały dane, ponieważ stacja umieściła rekordy w kolejce i przesłała je po powrocie łącza.

To, co powtarza się w tych raportach: nikt nie planuje budżetu na zmianę protokołu, a wieże, które po cichu to przetrwają, to te, których nikt nie musiał dotykać.

Pytania, które operatorzy zadają na temat wolności platformy

P: Czy wieża współpracuje z dowolną platformą OCPP 1.6J?

Odp.: dowolna platforma obsługująca profil ładowania AC 1,6 J; prowadzimy krótką listę przetestowanych serwerów i na życzenie dodajemy Twoje.

P: Czy mogę uruchomić dwie wieże na jednym połączeniu z serwerem?

Odpowiedź: Tak, każda wieża rejestruje się jako własny punkt ładowania z własną tożsamością.

P: Co się stanie, jeśli platforma przejdzie w tryb offline w trakcie ładowania?

Odp.: Sesja jest kontynuowana, a rekord jest umieszczany w lokalnej kolejce, a następnie przesyłany po powrocie łącza.

P: Czy wieża o mocy 22 kW to nadal wąska kolumna o średnicy 150 mm?

Odp.: Tak, ten sam korpus o wymiarach 300 x 150 x 1400 mm, co nasze wieże o mocy 14 kW i 44 kW.

P: Czy pobieracie opłaty za aktualizacje oprogramowania sprzętowego?

Odp.: Nie, oprogramowanie sprzętowe jest bezpłatne w okresie gwarancyjnym i dostarczane kanałem OCPP lub jako plik lokalny.

P: Czy mogę oznaczyć wieżę własnym imieniem i nazwiskiem?

Odp.: Tak, logo, ekran startowy i opakowanie są dostosowywane w ramach umowy OEM.

P: Jak szybko ładuje się jeden samochód na tej wieży?

Odp.: Każde gniazdo dostarcza do 16 A na fazę, około 11 kW w przypadku prądu trójfazowego 380 V; tabliczka znamionowa 22 kW oznacza łącznie dwa pistolety.

P: Jakie części zamienne powinienem przechowywać?

Odp.: Ekran dotykowy, płyta komunikacyjna i zestaw dławików kablowych umożliwiają większość napraw w terenie; sugerujemy jeden zestaw na 20 wież.
