Dwuportowa ładowarka sieciowa AC EV o mocy 44 kW do komercyjnych parkingów

Pytanie dotyczące 44 kW jest pytaniem panelu

Większość ładowarek AC z dwoma pistoletami zawodzi na papierze, zanim zawiodą w terenie. Awaria nie jest ładowarką; to pierwsze pytanie elektryka: co ma dać panel?

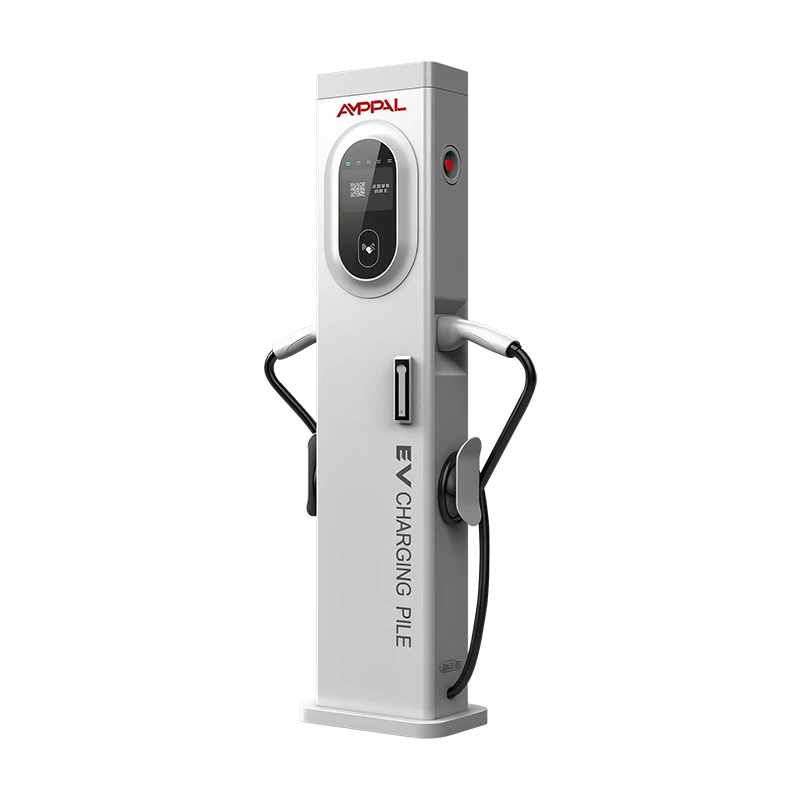

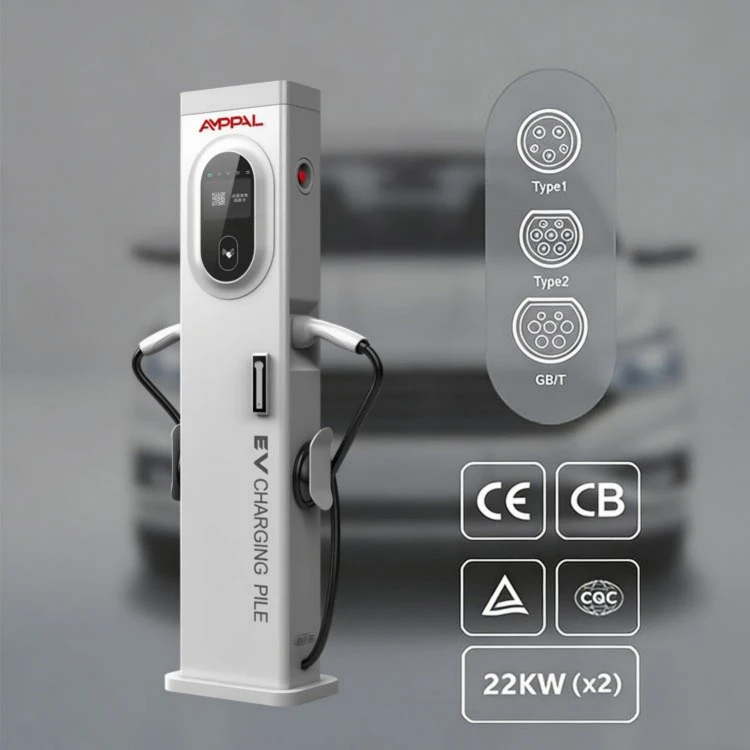

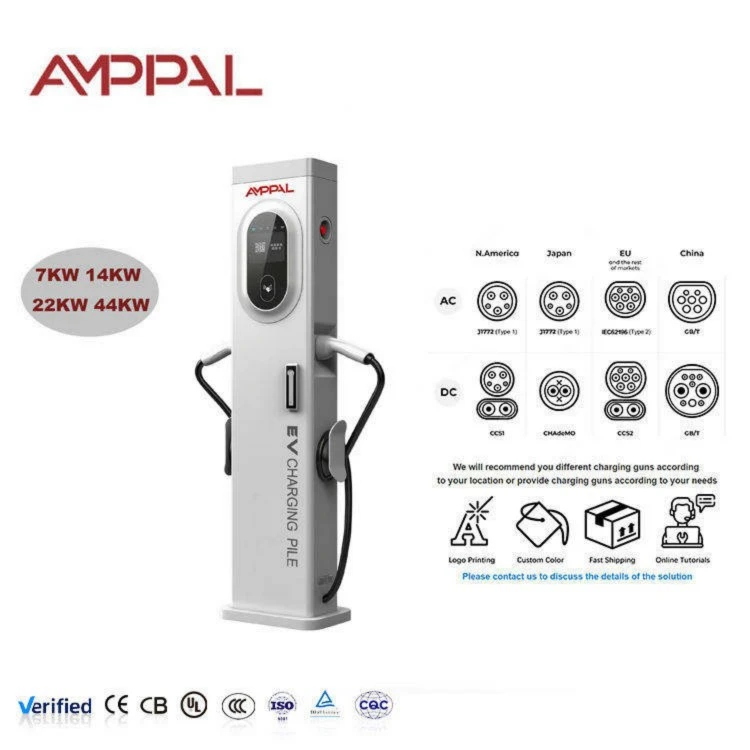

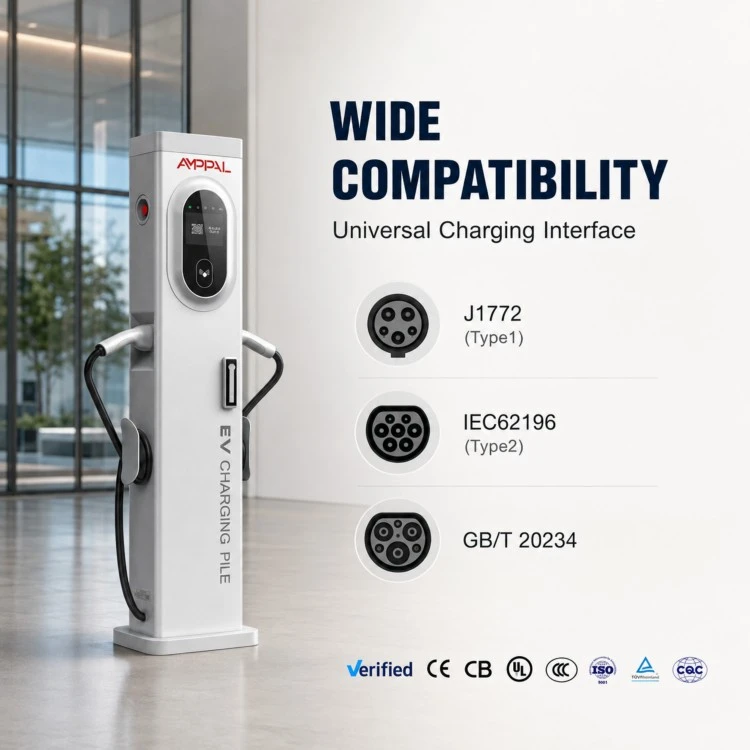

AMPPAL SlimTower 44kW (AF-AC-044-Y-A-0-4-JA-P) obsługuje dwa pistolety typu 2 o natężeniu 32A+32A, zasilane trójfazowo 380VAC, z kolumny o wymiarach 300 x 150 x 1400 mm z 5-calowym ekranem dotykowym. Każde gniazdo może pobierać około 21 kW; para razem zbliża się do tabliczki znamionowej 44 kW.

Ta strona jest przeznaczona dla osoby podpisującej rysunki elektryczne. Jeśli to ty, przeczytaj poniższą matematykę dotyczącą podajnika, zanim zakochasz się w karcie specyfikacji.

Dobra wiadomość jest taka, że ​​matematyka jest prosta i publiczna: wolty, ampery i pierwiastek kwadratowy. Zła wiadomość jest taka, że ​​nikt nie robi tego w dniu dostarczenia ładowarek. Zrób to teraz, na papierze, zanim kontener zostanie zarezerwowany.

Co oznacza pełne obciążenie 32A+32A dla Twojej witryny

Dwa samochody, oba o natężeniu 32 A na fazę: Twój zasilacz musi przenosić około 64 A na fazę w tym samym momencie, w przeciwnym razie wyłącznik poprzedzający zadziała w najgorszym możliwym momencie.

Zaplanuj transformator: każda wieża dodaje do 44 kW podłączonego obciążenia; dziesięć wież oznacza 440 kW, nie licząc oświetlenia i HVAC.

Rozmiar kabla zaczyna się od 16 mm2 miedzi na fazę w krótkim okresie i rośnie wraz z odległością; W przypadku odcinków dłuższych niż 50 metrów powszechnie stosuje się 25 mm2 lub 35 mm2.

Funkcja wyłącznika: trójfazowy wyłącznik 80 A lub dwie jednostki 40 A, po jednej na pistolet, zapewnia obu parom zapas mocy bez uciążliwych wyłączeń.

Równowaga faz jest zaletą dodatkową: obciążenie trójfazowe 32A+32A jest bardziej przyjazne dla sieci niż trzy jednofazowe ładowarki o mocy 7 kW połączone na jednej fazie.

Jeśli obiekt nie jest w stanie obsłużyć pełnego obciążenia, zarządzanie obciążeniem OCPP 1.6J może ograniczyć wydajność wieży przy niższym budżecie, pozostawiając miejsce na później.

Ogrzewanie stanowi część budżetu: 44 kW działające przez wiele godzin ogrzewa pomieszczenie z panelami, dlatego należy zaplanować wentylację przed pierwszym latem.

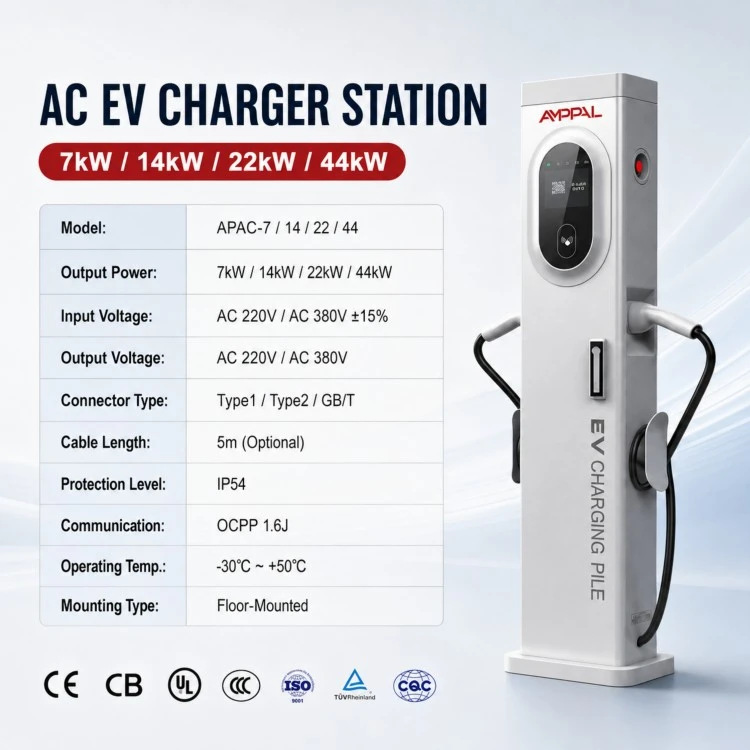

Dane techniczne

Przypadki użycia uzasadniające moc 44 kW

Place składowe, na których samochody dostawcze parkują od jednej do trzech godzin pomiędzy zmianami; 44 kW na zatokę zamienia przestoje w zakres użyteczny.

Postoje taksówek i węzły transportowe, w których kierowcy szybko się zmieniają, a czas postoju nie przekracza dwóch godzin.

Podjazdy dla ciężarówek obsługujące samochody dostawcze i lekkie pojazdy użytkowe do 3,5 tony.

Doki magazynowe, w których rząd wież dzieli jedno pomieszczenie transformatorowe.

Floty pojazdów elektrycznych do wynajęcia, które muszą zmieniać samochody między wypożyczeniami bez czekania na noc.

Bloki mieszkalne z zasilaniem trójfazowym, gdzie 44 kW to najwyższa moc prądu przemiennego, jaką dystrybutor dopuszcza na linii zasilającej.

Parkingi na lotniskach i dworcach, gdzie poranny napływ hybryd typu plug-in wymaga szybkiego doładowania przed odlotem.

Odczyt przepływu mocy: od panelu do wtyczki

Zasilanie opuszcza rozdzielnicę linią trójfazową i wchodzi do wieży przez dławik podstawy. Wewnątrz stacja mierzy każdy pistolet niezależnie, więc tabliczka znamionowa 44 kW nie jest jednym gigantycznym gniazdkiem, ale dwoma obwodami 32 A w jednej obudowie.

Po podłączeniu jednego samochodu może on wykorzystać pełne 32A własnego pistoletu. Kiedy przyjeżdża drugi samochód, oba pobierają do 32 A; wieża oddziela dwie sesje na potrzeby rozliczeń, a OCPP 1.6J osobno raportuje energię każdego złącza.

W przypadku rozliczeń podzielonych znaczenie ma pomiar dla każdego gniazda: najemca A płaci za pistolet 1, najemca B za pistolet 2, a serwer nigdy nie łączy sumy dwóch kWh.

Jedna pułapka, którą warto wymienić: obniżenie wartości znamionowych. Jeżeli zasilanie jest słabe, kruszarka wyłącza się, zamiast zwalniać wieżę. Ograniczenie oprogramowania sprzętowego jest kontrolowaną alternatywą, dlatego należy określić budżet przed okablowaniem, a nie po pierwszej podróży.

Dokumentacja jakości, której inżynier obiektu może zaufać

Zgodność jest sprawdzana w odniesieniu do dyrektyw niskonapięciowych i EMC, a dokumentacja jest ponownie sprawdzana za każdym razem, gdy zmienia się stopień mocy.

Każda stacja jest testowana pod kątem wysokiego napięcia i uziemiana przed opuszczeniem linii — przy 32 A na działo nie ma marginesu na wątpliwą ścieżkę uziemienia.

Praca grzewcza przy pełnym obciążeniu: wieża o mocy 44 kW jest testowana pod kątem spalania przez 48 godzin przy prądzie znamionowym, z zarejestrowaną temperaturą szafy.

Próbkowane kolumny poddawane są cyklom termicznym IEC 60068 w zakresie od -30°C do +70°C, plus 96 godzin mgły solnej na wykończeniu.

Złącza szyn zbiorczych i złączy sprawdzone pod względem momentu obrotowego; luźne zakończenia są klasyczną przyczyną awarii cieplnych w wysokoprądowych przekładniach prądu przemiennego.

Pozyskiwanie komponentów odbywa się zgodnie z dyrektywami RoHS i REACH w ramach systemu ISO 9001:2015; Zakres CCC, TÜV, UL i CB istnieje na poziomie zakładu.

Sekwencja montażu na ośmiu stanowiskach

Skorupa wycinana laserowo, tolerancja 0,1mm, na linii CNC.

Składanie i zgrzewanie korpusu wieży za pomocą prasy krawędziowej.

Spawanie za pomocą robota FANUC płyty podstawy i wsporników dławików.

Trzystopniowe czyszczenie i wykańczanie powierzchni.

Sekcja wysokoprądowa: szyny zbiorcze, styczniki i przekładnia rozdzielcza o wartości znamionowej 32 A zamontowane i dokręcone momentem.

Pomiary i elektronika: liczniki kWh na gniazdo, tablica komunikacyjna i 5-calowy ekran dotykowy.

Ładowanie oprogramowania sprzętowego i zgodność z OCPP są uruchamiane na serwerze testowym.

Próbne testy obciążenia, hi-pot, przejście wizualne, a następnie pakowanie. Produkcja trwa 15-20 dni roboczych.

Przewodnik po rozmiarach: kiedy pasuje 44 kW (a kiedy nie)

Kup wieżę o mocy 44 kW, gdy transformator i panel mają już wystarczającą ilość miejsca nad głową lub gdy projektujesz instalację elektryczną od podstaw i potrafisz ją prawidłowo zwymiarować. Dodatkowa wydajność w porównaniu z modelem 14 kW jest realna tylko wtedy, gdy zasilanie jest w stanie ją zapewnić.

Pomiń to, jeśli Twoja witryna jest zasilana jednofazowo 32 A; eksploatowałbyś wieżę za ułamek jej mocy, płacąc za pojemność, której nie możesz wykorzystać. Pomiń to również, gdy samochody parkują przez noc przez ponad osiem godzin; Prąd przemienny o mocy 7–11 kW kosztuje mniej i jest łagodniejszy dla żywotności baterii. A jeśli korzystasz ze stałego parkingu flotowego i ściśle określonych harmonogramów, najpierw potwierdź dozwoloną przepustowość połączenia dystrybutora; w niektórych regionach obowiązują ograniczenia dotyczące ładowania prądu przemiennego w poszczególnych lokalizacjach.

Jeśli panel jest ciasny, ale popyt jest realny, uczciwą odpowiedzią jest zarządzanie obciążeniem: pozwól firmie OCPP zabezpieczyć wieże teraz i zwiększać limit w miarę rozwoju obiektu. Ten plan działa z tą wieżą, ponieważ oprogramowanie sprzętowe akceptuje zdalne ograniczenie prądu.

AMPPAL kontra budżetowi rywale z dwoma bronią

Rzeczywista wydajność 32A+32A: niektóre budżetowe wieże reklamują 44kW, ale są dostarczane ze stycznikami 16A; drukujemy parametry pistoletu na tabliczce znamionowej.

Niezależne liczniki dla poszczególnych gniazd w przypadku rozliczeń podzielonych, a nie pojedynczego licznika zsumowanego.

OCPP 1.6J przez Ethernet, 4G i WiFi, dzięki czemu wieża łączy systemy zarządzania obciążeniem i roamingu.

Dowody testu: praca cieplna przy pełnym obciążeniu, rejestry momentu obrotowego i wyniki mgły solnej dostępne dla każdej partii.

Warunki handlowe: MOQ 1 jednostka, czas realizacji 15-20 dni roboczych, 2-letnia gwarancja, części zamienne DHL/FedEx.

Opcje OEM dotyczące logo, ekranu i marki kabli; eksport do ponad 40 krajów od 2014 roku.

Szczegóły logistyki i pakowania

Każda wieża jest dostarczana w pełni zmontowana w 5-warstwowym kartonie eksportowym o wymiarach około 350 x 220 x 1460 mm z piankowymi narożnikami, zestawem kotwiącym i dławnicami kablowymi wewnątrz; waga brutto około 45kg.

Cztery kartony trafiają na paletę z zabezpieczeniami krawędzi i folią termokurczliwą; 40-stopowy kontener mieści około 60 wież na paletach lub do 80 ładowanych na podłogę, a na życzenie organizujemy przepakowanie LCL.

Ceny są zwykle FOB Ningbo lub Szanghaj, z EXW na życzenie. Do każdej przesyłki dołączona jest faktura, list przewozowy, list przewozowy, świadectwo pochodzenia i deklaracja zgodności CE. Skonsolidowane przesyłki na Bliski Wschód i WNP organizowane są raz w tygodniu, co skraca czas transportu mniejszych zamówień.

Usługa rozpoczynająca się od panelu

2-letnia gwarancja od daty wysyłki, obejmująca wady produkcyjne, w tym część wysokoprądową.

Całodobowa reakcja techniczna; nasi inżynierowie regularnie przyłączają się do rozmów dotyczących uruchomienia, aby sprawdzić konfigurację panelu z elektrykiem.

Części zamienne za pośrednictwem DHL/FedEx; styczniki, liczniki i ekrany dotykowe wysyłamy w ciągu 2 dni roboczych.

RMA na podstawie zdjęć i numeru seryjnego: wymiana lub naprawa jest potwierdzana przed zwrotem czegokolwiek.

Bezpłatny pakiet wsparcia: arkusz obliczeń podajnika, wartości momentu obrotowego i lista kontrolna uruchomienia.

Ostrzeżenia dotyczące okablowania i obsługi

Źle: zakładając, że wyłącznik 32A obejmuje oba pistolety. Po prawej: dobierz zasilanie na łącznie 64 A na fazę lub chroń każdy pistolet osobno.

Źle: ponowne użycie cienkiego kabla ze starej instalacji. Po prawej: minimum 16 mm2 na fazę, powiększone do długich serii; sprawdź spadek napięcia przy pełnym obciążeniu.

Źle: pozostawienie wieży na zawsze z ograniczonym oprogramowaniem, ponieważ panel nigdy nie był aktualizowany. Po prawej: zapisz korek w dzienniku konserwacji i podnieś go dopiero po sprawdzeniu podawania.

Źle: mieszanie najemców pistoletu 1 i pistoletu 2 na jednej fakturze. Po prawej: włącz pomiar na gniazdo; OCPP raportuje każde złącze osobno.

Źle: ignorowanie momentu obrotowego po wizycie serwisowej. Po prawej: raz w roku dokręcaj połączenia szyn zbiorczych i końcówek; awarie cieplne w przekładni prądu przemiennego są prawie zawsze luźnymi połączeniami.

Źle: pominięcie wyłącznika różnicowoprądowego. Po prawej: zamontuj RCD 30 mA zgodnie z lokalnymi przepisami; wieża współpracuje ze standardowym zabezpieczeniem RCD.

Inżynierowie obiektów własnymi słowami

Kierownik magazynu w Ałmaty zamontował sześć wież dla floty miejskiej składającej się z 40 samochodów dostawczych. Cała rozmowa z jego dystrybutorem dotyczyła matematyki dotyczącej zasilacza o natężeniu 64 A na fazę; po potwierdzeniu wolnej przestrzeni transformatora uruchomienie trwało jeden dzień. Zauważył, że oznaczenia momentu obrotowego na pokrywie szyny zbiorczej uniemożliwiają elektrykom zgadywanie.

Operator logistyczny w Guadalajarze połączył wieże z transformatorem o mocy 250 kVA dla dwudziestu planowanych pól. Przyznają, że przecenili transformator o jeden krok; dodatkowy koszt był niewielki, a ścieżka wzrostu jest teraz bezpłatna. Ich zarzut: 5-calowe menu jest głębokie, a kierowcy i tak najczęściej korzystają z aplikacji.

Operator magazynu pod Moskwą eksploatuje wieże z mocą oprogramowania sprzętowego wynoszącą 11 kW do czasu zasilenia drugiej linii zasilającej w przyszłym roku. To jest dokładnie plan etapowy, który zaproponowaliśmy i dlatego nie kupili tańszej ładowarki o jednolitej stawce.

Często zadawane pytania: Zasilanie, panele i podwójne pistolety

P: Jakiego zasilacza potrzebuje jedna wieża o mocy 44 kW?

Odp.: Zasilanie trójfazowe o natężeniu około 64 A na fazę przy pełnym obciążeniu, z przewodami o przekroju 16–25 mm2 w zależności od długości odcinka.

P: Czy oba pistolety naprawdę mogą dostarczyć 32A na raz?

Odp.: Tak, każdy pistolet ma prąd znamionowy 32 A na fazę; razem zbliżają się do tabliczki znamionowej 44 kW.

P: Ile wież może obsłużyć transformator 250 kVA?

Odp.: Około pięciu przy pełnym obciążeniu; dzięki zarządzaniu obciążeniem OCPP możesz zainstalować więcej i ograniczyć łączną liczbę.

P: Czy wieża obsługuje zarządzanie obciążeniem?

Odp.: Tak, zdalne limity prądu OCPP 1.6J umożliwiają platformie zakrycie każdego złącza.

P: Czy ta wieża jest kompatybilna z zasilaniem jednofazowym?

Odp.: Nie, potrzebuje prądu trójfazowego 380VAC; w przypadku instalacji jednofazowych zobacz nasze stacje naścienne o mocy 3,5–7 kW.

P: Jaki rozmiar kabla dla trasy o długości 60 metrów?

Odp.: Oblicz spadek napięcia przy 64 A na fazę; większość przebiegów o długości 60 m ma powierzchnię 25 mm2, ale należy to sprawdzić u elektryka.

P: Dlaczego dozowanie na pistolet jest ważne?

Odp.: Dwóch najemców jednej wieży potrzebuje oddzielnych sum kWh, aby zapewnić uczciwe rozliczenia; wieża mierzy każde gniazdo niezależnie.

P: Jaki jest czas realizacji?

Odp.: 15-20 dni roboczych w przypadku standardowych modeli po złożeniu depozytu, tak samo jak w przypadku innych naszych wież AC; zamówienia zbiorcze są planowane w ramach wyceny.
