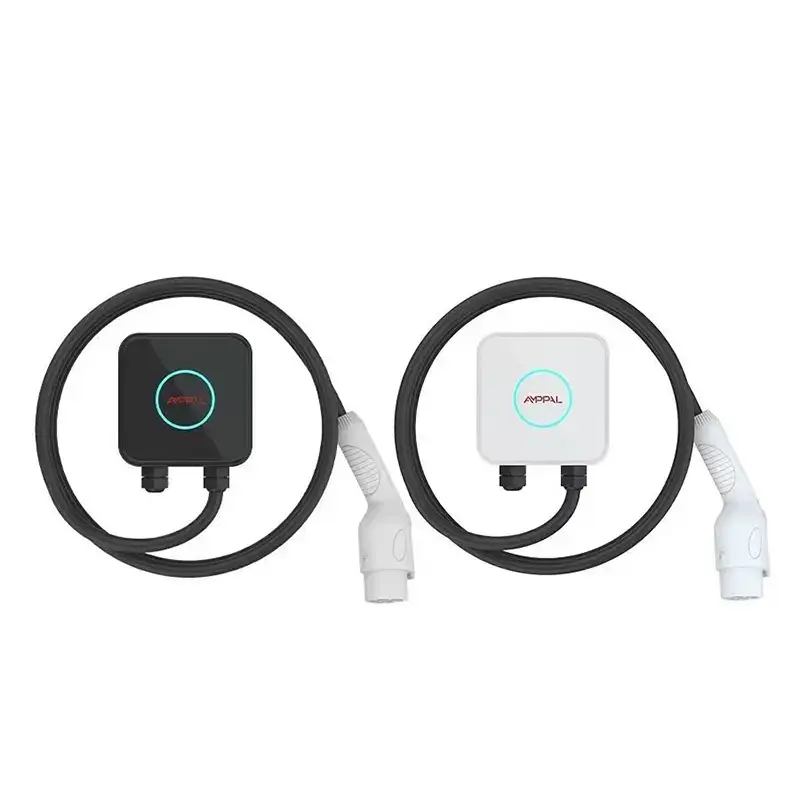

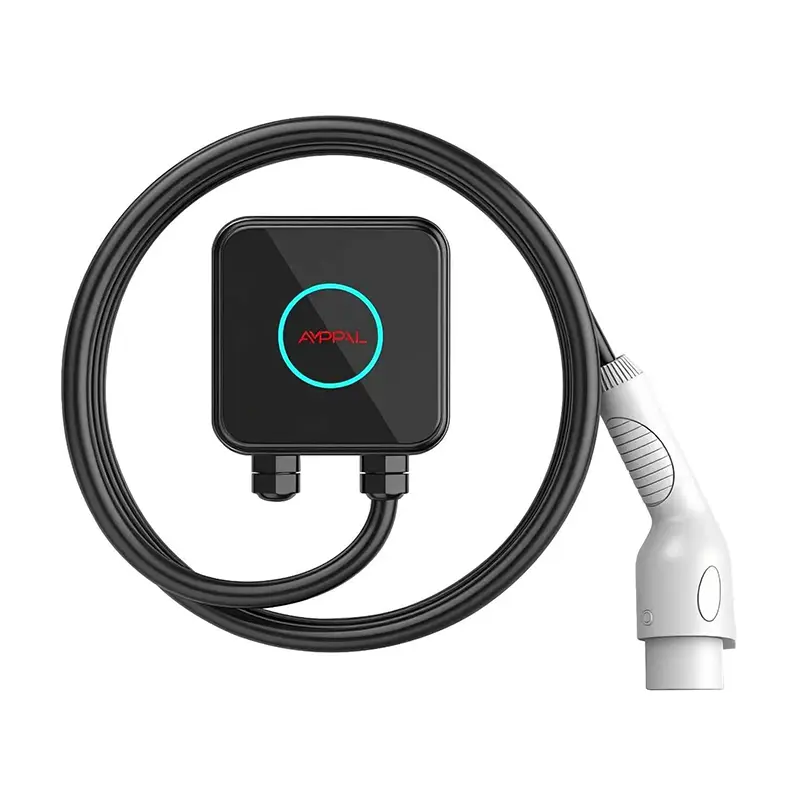

Kompaktowa ładowarka Wallbox AC o mocy 3,5 kW do ładowania w domu i biurze

Co to jest ta ładowarka (i dla kogo jest przeznaczona)

Pudełko o wymiarach 150 na 150 na 65 mm jest mniej więcej wielkości grubej powieści w twardej oprawie lub domowego routera. To jest cała obudowa AMPPAL 3,5 kW Compact – każdy komponent, przekaźnik bezpieczeństwa i płyta sterująca znajdująca się w jej wnętrzu.

Większość pudełek ściennych dostępnych na rynku ma trzy do pięciu razy większą objętość. W ciasnej piwnicy, obok bojlera, czy na ścianie o szerokości pół metra, ta różnica decyduje o tym, czy w ogóle uda się zamontować ładowarkę.

Zbudowaliśmy tę jednostkę z myślą o przestrzeniach, które wszyscy ignorują: wąskich zatokach parkingowych dla mieszkań, starych budynkach mieszkalnych bez pomieszczeń elektrycznych, podestach klatek schodowych, a nawet wspólnej ścianie dziedzińca. Jeśli Twoja ściana ma 150 mm wolnej szerokości, zmieści się w niej ta ładowarka.

Dlaczego ekstremalna kompaktowość zmienia Twoją instalację

Mały rozmiar to nie trik stylizacyjny. Zmienia fizyczną matematykę instalacji ładowarki EV na cztery sposoby.

Po pierwsze, wysokość montażu. Szafka o głębokości 65 mm mniej odstaje od ściany, dzięki czemu może stanąć w korytarzu, nie blokując ruchu pieszego - obok schodów do piwnicy, gdzie w chodnik wystawałaby skrzynka o głębokości 120 mm.

Po drugie, mieści się w istniejących obudowach. Wykonawcy we Włoszech i Polsce zamontowali Compact w istniejącej metalowej szafce rozdzielczej, chroniąc ją przed warunkami atmosferycznymi i wandalizmem bez konieczności wykonywania nowych murów.

Po trzecie, prowadzenie kabli. Kabel wchodzi i wychodzi blisko ściany, dzięki czemu kanał powierzchniowy wygląda czysto i wymaga tylko dwóch kołków rozporowych.

Po czwarte, waga. Urządzenie ważące około 1 kg mocuje się czterema śrubami do płyty gipsowo-kartonowej lub cegły; nie trzeba szukać kołka ani wiercić w betonie.

Co kryje się w tak małej ładowarce

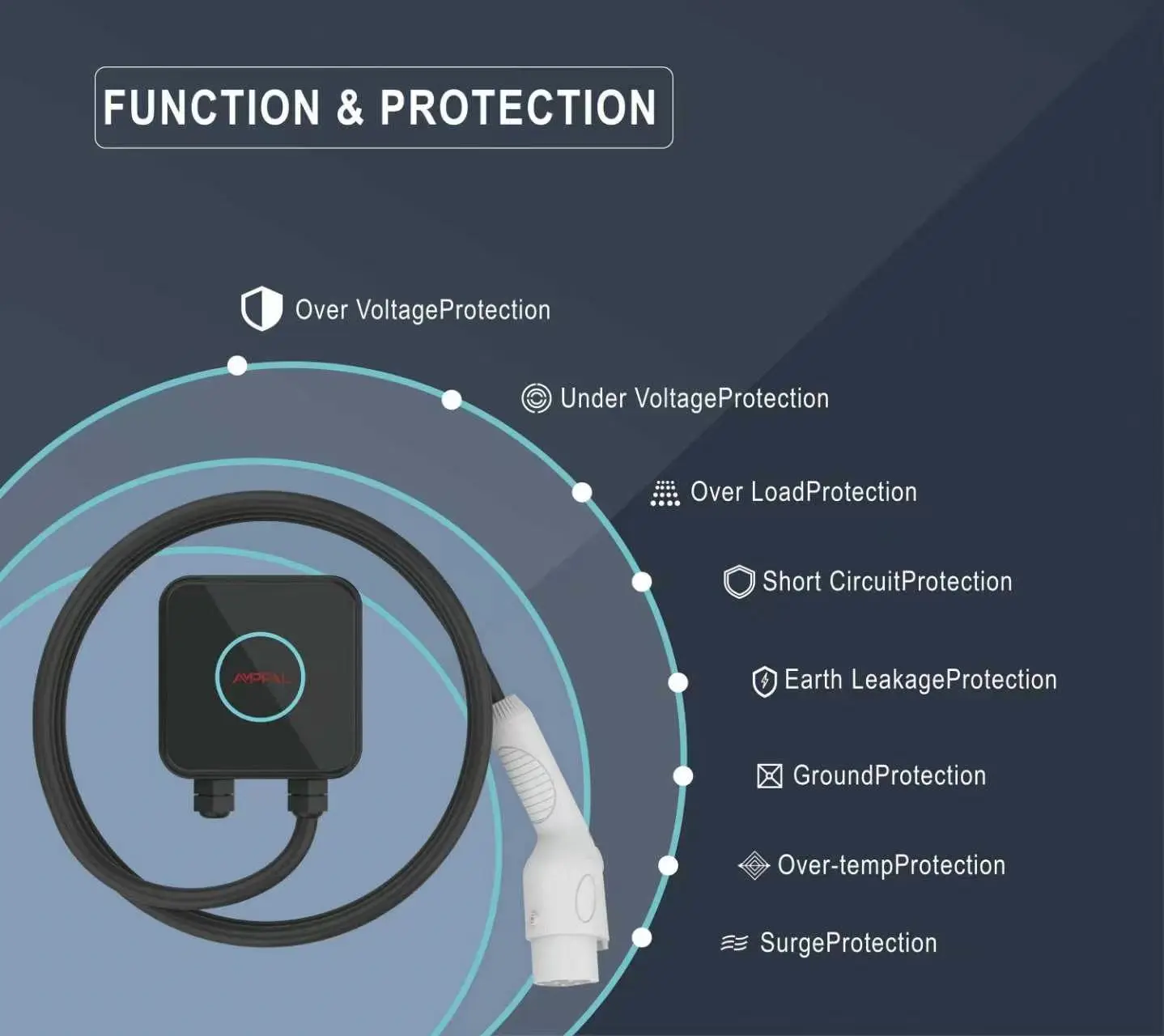

Kompaktowa ładowarka Wallbox AC EV o mocy 3,5 kW do ładowania w domu i biurze to stacja ładowania w trybie 3 zgodnie z normą IEC 61851-1:2017. Nie konwertuje prądu przemiennego na prąd stały – to zadanie pozostaje w samochodzie. Jego zadaniem jest zarządzanie bezpiecznym uściskiem dłoni: sygnał pilota, sterowanie przekaźnikiem, kontrola ciągłości uziemienia i automatyczne zatrzymanie po zakończeniu ładowania lub pojawieniu się usterki.

Bez transformatora i stopnia zasilania prądem stałym obudowa drastycznie się kurczy. Obciążenie cieplne przy 3,5 kW jest skromne: obudowa jest wykonana z termoplastycznego tworzywa sztucznego o klasie UL94 V-0 (ognioodporność), a ciepło rozprasza się przez powierzchnię obudowy bez wentylatorów.

Stopień ochrony IP54 oznacza, że ​​urządzenie jest odporne na kurz i rozpryski wody z dowolnego kierunku — nie jest zanurzone, ale deszcz, kondensacja i czyszczenie strumieniem wody. Tablica kontrolna jest standardowo pokryta powłoką ochronną, co jest nietypowe w tej cenie, dzięki czemu wytrzyma wilgotne garaże przybrzeżne.

Dane techniczne

Gdzie powinna być ta ładowarka 150 mm (a gdzie nie)

Realistyczne przypadki użycia są specyficzne i podajemy je w sposób przejrzysty.

1) Wąskie prywatne wykusze w piwnicach mieszkań, zwłaszcza w starszych budynkach w Europie i Azji Południowo-Wschodniej, gdzie przejście o długości 2,2 m nie pozostawia ściany.

2) Drugie domy i domki letniskowe na zasilaniu jednofazowym 16A.

3) Wynajęte miejsca parkingowe, w przypadku których właściciel chce mieć minimalną powierzchnię i wyjmowany moduł.

4) Ściany garażu współdzielone z kotłami, zmiękczaczami wody lub szafkami narzędziowymi.

5) W składach flotowych przeprowadzana jest tania instalacja pilotażowa przed zakupem pełnowymiarowego sprzętu.

Tam, gdzie to nie powinno: samochód trójfazowy o mocy 22 kW, miejsce, w którym dostępna jest tylko energia trójfazowa (to urządzenie jest zasilane wyłącznie jednofazowym napięciem 220 V AC) lub podjazd, gdzie naprawdę potrzebne jest szybsze ładowanie w ciągu dnia.

Jak Compact radzi sobie z ciepłem, kurzem i wodą

Trzy możliwości inżynieryjne sprawiają, że niewielkie rozmiary umożliwiają pracę na zewnątrz.

Ciepło: przy 3,5 kW całkowite rozproszone straty pozostają poniżej 40 W przy pełnym obciążeniu. Obudowa pełni także funkcję radiatora — żebrowane powierzchnie wewnętrzne przewodzą ciepło na powierzchnię zewnętrzną, a testy obciążeniowe wykazują temperaturę powierzchni poniżej 55°C przy temperaturze otoczenia 35°C.

Pył i woda: stopień ochrony IP54 wynika z uszczelnionej przedniej pokrywy i dławików kablowych zaciskających osłonę kabla, a nie z zalewu epoksydowego. Dzięki temu urządzenie pozostaje sprawne — technik może je otworzyć, wymienić przekaźnik i zamknąć bez użycia narzędzi fabrycznych.

Certyfikacja i zapewnienie jakości

Oznaczone znakiem CE i przetestowane zgodnie z normą IEC 61851-1:2017, obowiązującą normą dotyczącą urządzeń ładujących AC Mode 3.

Materiał obudowy ma klasę palności UL94 V-0 – obudowa nie podtrzymuje płomienia, co jest naprawdę istotne w przypadku wspólnych piwnic.

Każde urządzenie przechodzi 100% testy bezpieczeństwa elektrycznego: ciągłość uziemienia, rezystancja izolacji przy 500 V DC i wytrzymałość dielektryczna przy 1,5 kV.

Jednostki przykładowe przechodzą w naszym laboratorium 96-godzinny test mgły solnej i test wytrzymałości przekaźnika wynoszący 500 000 cykli.

Kontrola przychodząca sprawdza styczniki, MCU i czujniki prądu pod kątem certyfikatów partii; współczynnik odrzuceń jest rejestrowany przez partię.

Zakład posiada certyfikaty CE, TUV, CB i UL dla rodziny AMPPAL, audytowane przez zewnętrzne jednostki notyfikowane.

Jak zbudowana jest ładowarka (8 kroków)

Produkcja w naszym zakładzie w Yueqing (Zhejiang, „stolica urządzeń elektrycznych”) przebiega według ustalonej sekwencji:

1) Montaż PCB SMT z automatyczną kontrolą pasty lutowniczej.

2) Nałożona i utwardzona powłoka konforemna.

3) Przekaźnik, czujnik i płytka MCU zamontowane w tylnej połowie obudowy.

4) Zainstalowany dławik kablowy i kabel o długości 5 m, kontrolowany momentem obrotowym.

5) Automatyczny test funkcjonalny przy napięciu 230 V z symulowanym obciążeniem pojazdu.

6) 100% test bezpieczeństwa wysokiego napięcia i ciągłości uziemienia.

7) Kontrola wzrokowa i znakowanie laserowe numeru seryjnego.

8) Zapakowany z zestawem montażowym i kartą szybkiego startu, umieszczony na palecie po 24-godzinnej kontroli próbki wypalenia.

Linie wspomagane robotami dostarczane przez partnerów FANUC (Szanghaj) i TRUMPF (Niemcy) obsługują blachę dla naszych większych stacji; Compact działa na dedykowanej linii AC. Roczna wydajność instalacji przekracza milion jednostek.

Przewodnik po rozmiarach: czy 3,5 kW wystarczy?

Powiedzmy wprost: 3,5 kW to powolne ładowanie jak na współczesne standardy. Pasuje do samochodów parkujących na noc – osób dojeżdżających do pracy, hybryd typu plug-in i miejskich pojazdów elektrycznych z dostępnymi akumulatorami o pojemności 20–40 kWh.

Nie kupuj go, jeśli Twoje codzienne przejazdy przekraczają około 150 km bez alternatywnego ładowania. W takim przypadku szczerą rekomendacją jest stacja Compact o mocy 7 kW lub stacja o mocy 11 kW/22 kW.

Pomiń to również, jeśli Twój dom ma okablowanie 3-fazowe, a Twój samochód przyjmuje moc 11 kW – puszka ścienna staje się wąskim gardłem.

Co sprawia, że ​​to urządzenie jest właściwym wyborem: mała przestrzeń fizyczna, obwód jednofazowy 16 A, którego nie będziesz modernizować, lub nieruchomość drugorzędna wymagająca taniej, dyskretnej ładowarki.

Dlaczego warto wybrać AMPPAL zamiast zwykłych kompaktowych ładowarek

Fabryka bezpośrednio od Zhejiang Anfu New Energy Technology Co., Ltd. (założona w 2014 r., wyspecjalizowane przedsiębiorstwo na poziomie krajowym) - masz do czynienia z producentem, a nie firmą handlową.

Standardowy czas realizacji 15-20 dni roboczych; próbki wysyłane są drogą lotniczą w ciągu 3-5 dni roboczych.

Mile widziane OEM i ODM: logo, długość kabla, typ wtyczki (typ 1/typ 2/GB/T) i kolor od 100 sztuk.

Pakiet dokumentacji: deklaracja CE, raport z testów IEC 61851-1, instrukcja obsługi, certyfikat kontroli fabrycznej dla organów celnych.

Eksportuj osiągnięcia do ponad 40 krajów, w tym Zjednoczonych Emiratów Arabskich, Arabii Saudyjskiej, Rosji, Niemiec, Francji, Malezji, Tajlandii, Wietnamu, Meksyku i Brazylii; NEOM i Sime Darby są partnerami referencyjnymi.

MOQ od 1 jednostki do testów; poziomy wolumenu od 50 do 500 jednostek.

Pakowanie i wysyłka

Każde urządzenie jest dostarczane w kartonie o wymiarach 210 x 210 x 120 mm i wadze około 1,6 kg z ładowarką, kablem o długości 5 m, zestawem montażowym i instrukcją. Pudełko nadaje się do transportu kurierskiego, więc fracht lotniczy pozostaje tani: 40 jednostek układa się w jedną komorę paczkową o pojemności 0,1 m3.

W przypadku transportu morskiego 1200 jednostek ładuje się do 20-stopowego kontenera na 24 owiniętych folią paletach po 50 kartonów każda.

Warunki handlowe: FOB Ningbo lub Shanghai, EXW lub CIF na żądanie. Dokumentacja obejmuje fakturę handlową, listę pakowania, deklarację CE i świadectwo pochodzenia; rutynowo obsługujemy akredytywy i D/P.

Wsparcie posprzedażowe i gwarancja

2-letnia standardowa gwarancja na wady produkcyjne; robocizna i wysyłka zwrotna ustalane indywidualnie.

Części zamienne (przekaźnik, płyta sterująca, kabel) wysyłane w ciągu 7 dni roboczych; priorytetowe powietrze dla Europy i Bliskiego Wschodu.

Bezpłatna zdalna diagnoza: wyślij zdjęcie lub film przedstawiający diodę LED usterki, a nasi inżynierowie odpowiedzą w ciągu jednego dnia roboczego.

Konserwacja przez użytkownika jest łatwa: sprawdź osłonę kabla pod kątem przecięć, dokręć śruby ścienne, wydmuchaj kurz dwa razy w roku.

Rozszerzona gwarancja i umowy serwisowe na miejscu dostępne są dla dealerów w Niemczech, Francji i Zjednoczonych Emiratach Arabskich.

Uwagi dotyczące instalacji i użytkowania

Źle: montaż równo z drewnianą ścianą z zakrytymi tylnymi otworami wentylacyjnymi. Po prawej: pozostaw 30 mm szczelinę powietrzną i drożność otworów wentylacyjnych – stopień ochrony IP54 chroni przed wodą, a nie blokuje przepływ powietrza.

Źle: podłączenie ładowarki do gniazdka domowego za pomocą adaptera. Po prawej: podłącz go na stałe do dedykowanego wyłącznika 16 A (RCD typu A lub B, 30 mA), aby kontrola ciągłości uziemienia działała zgodnie z projektem.

Źle: podczas ładowania mocno zwiń 5-metrowy kabel na haku. Po prawej: całkowicie rozwiń się przed sesją; Zwinięty kabel pod obciążeniem nagrzewa się i może spowodować zadziałanie wyłącznika termicznego.

Źle: montaż całkowicie wystawiony na działanie poziomego deszczu. Po prawej: montaż pod zadaszeniem lub w wiatie parkingowej; IP54 toleruje rozpryski, a nie godziny ulewnego deszczu.

Źle: upuszczenie złącza na podłogę, po której przejeżdżają samochody. Po prawej: przechowuj pistolet w uchwycie, aby kołki pozostały czyste i suche.

Co mówią klienci po zainstalowaniu

Zarządca nieruchomości w Warszawie zainstalował jesienią ubiegłego roku w piwnicy mieszkania z lat 70. sześć mieszkań. Szerokość 150 mm pozwoliła zmieścić ładowarki pomiędzy tablicami bezpieczników a klatką schodową – żadna pełnowymiarowa stacja nie byłaby w stanie zająć tego miejsca. Jego uwaga: stały kabel był krótki do ostatniej przęsła, więc druga partia otrzymała kable o długości 7 m.

Dealer samochodowy w Penang używa Compact jako ładowarki demonstracyjnej w salonie. „Klienci widzą go obok miękkiej oprawy i natychmiast rozpoznają rozmiar” – mówi. Drobna skarga: pierścień LED świeci jasno w ciemnym salonie i przykleja go taśmą w nocy.

Właściciel kampera w Bawarii ładuje swoją hybrydę typu plug-in w szopie ogrodowej za pomocą obwodu 16 A. Po jednym sezonie deszczu i -8C mrozu zero usterek; przyznaje, że odważył się wypróbować dwuletnią gwarancję – czegoś, czego odradzamy bez elektryka, chociaż zadziałało.

Często zadawane pytania

P: Czy tę ładowarkę o mocy 3,5 kW można podłączyć do gniazdka domowego?

O: Nie. Musi być podłączony na stałe do dedykowanego obwodu 16 A z wyłącznikiem różnicowoprądowym.

P: Jaki zasięg na godzinę dodaje 3,5 kW?

Odp.: Około 14–15 km przy 230 V; akumulator o pojemności 30 kWh napełnia się w około 8,5 godziny.

P: Czy obudowa jest naprawdę trudnopalna?

Odp.: Tak – UL94 V-0, najwyższa klasa palności dla tworzyw sztucznych.

P: Czy mogę zamontować go na zewnątrz?

O: Pod dachem lub pod osłoną, tak; IP54 radzi sobie z rozpryskami i kurzem, a nie z ciągłym poziomym deszczem.

P: Czy to działa ze wszystkimi markami samochodów elektrycznych?

Odp.: Każdy pojazd elektryczny zgodny z trybem 3 AC współpracuje z zamówionym wariantem wtyczki: Typ 1, Typ 2 lub GB/T.

P: Dlaczego tylko 16 A zamiast 32 A?

Odp.: Korpus o wymiarach 150 x 150 x 65 mm jest zoptymalizowany termicznie dla 16 A; Compact o mocy 7 kW pokrywa 32 A na tej samej powierzchni.

P: Co się stanie, jeśli RCD wyłączy się w połowie ładowania?

Odp.: Ładowanie zostaje zatrzymane i wyświetla się dioda LED błędu; uruchamia się ponownie dopiero po usunięciu usterki.

P: Czy mogę później przenieść go do wynajmowanej nieruchomości?

Odp.: Tak – cztery śruby i standardowe złącze 16A; elektryk wykonuje przeprowadzkę w około 20 minut.
